Besiktningsrapport

9.0

Installation av

Sesol

Datum

14 augusti 2023

Ort

Kallinge, Blekinge län

Ändklämmor skena

Mittklämmor

Infästning

+ 10

80% godkända

20% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Plåttak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (5)Batteri (12)Säkerhetsbrytare AC (6)Tak 1, Longi: LR5-54HPB 390-410M (16)Tak 1, Weland Stål: Plåttak (20)Undercentral (10)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Kund har påtalat att han fått fel typ av kontakt till billaddaren

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Batteri

Anmärkningar

1/12

2.1 Kablage

Inte godkänd

Kabel ligger an mot vass kant

Godkända kontrollpunkter

11/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Säkerhetsbrytare AC

Anmärkningar

1/6

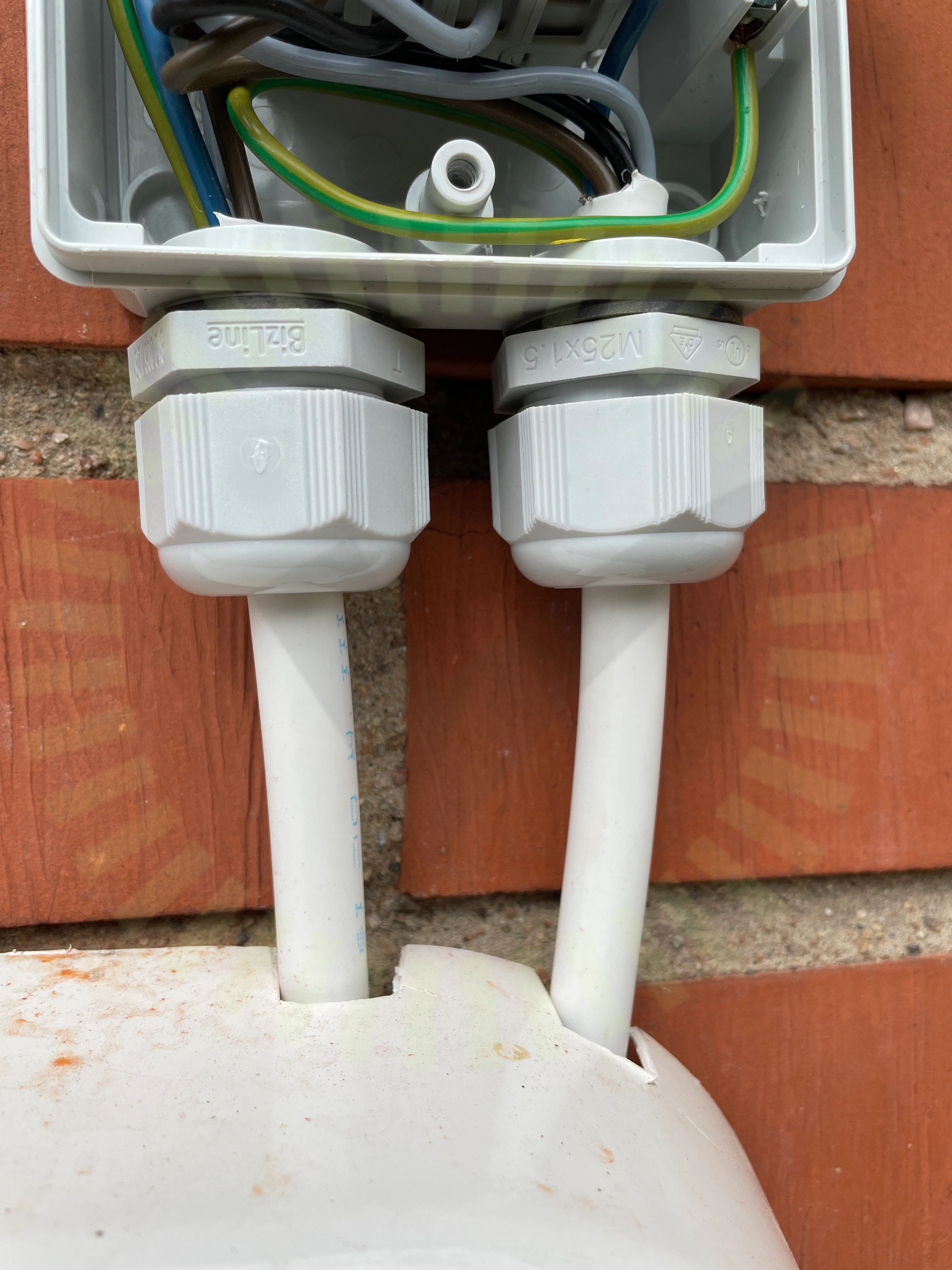

3.1 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

5/6

Anslutning

Böjradie

Egenskaper

Infästning

Placering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

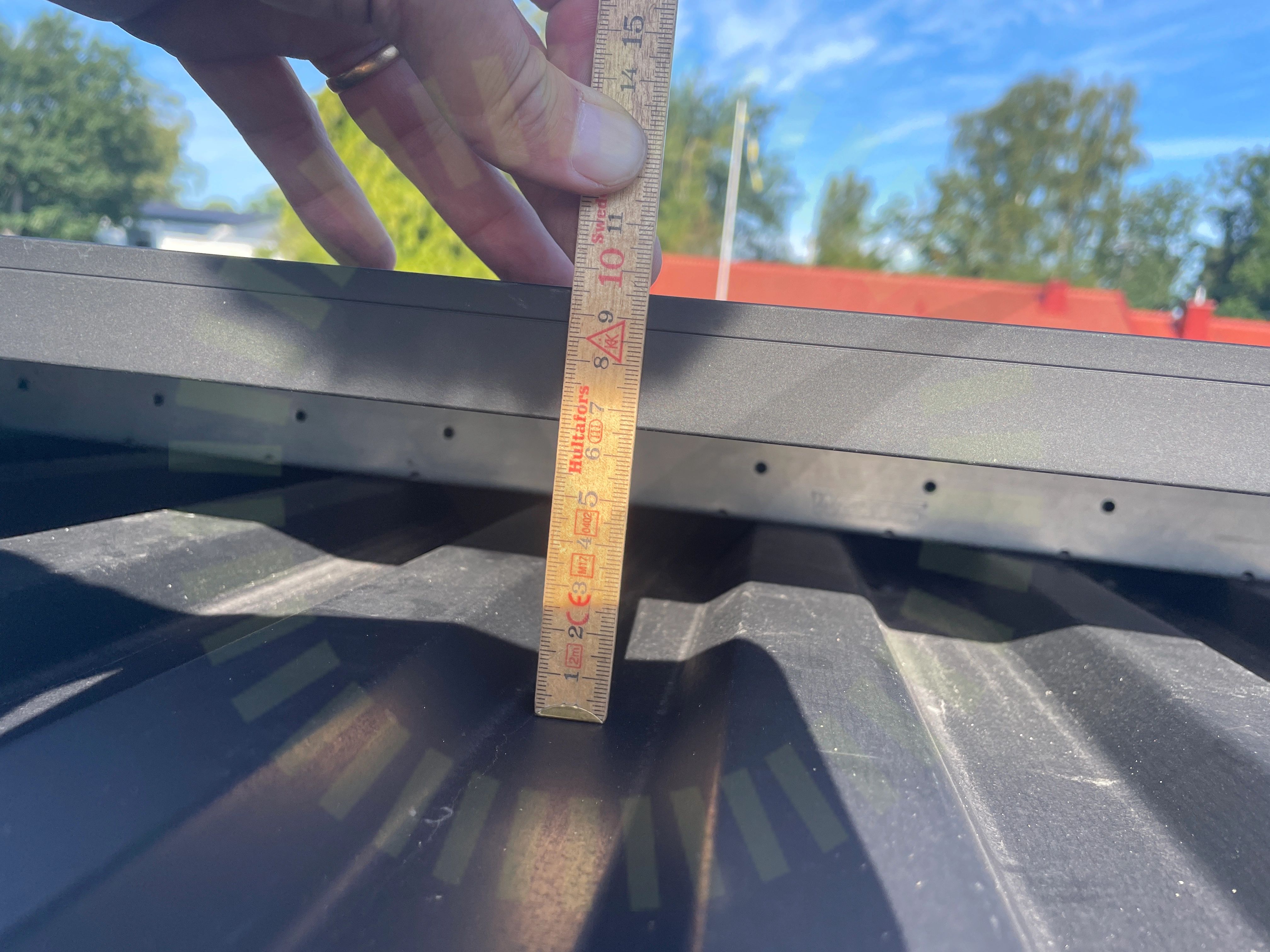

4.1 Avstånd till tak

Inte godkänd

Avståndet panelen behöver till taket för att få rätt ventilering uppfylls inte.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

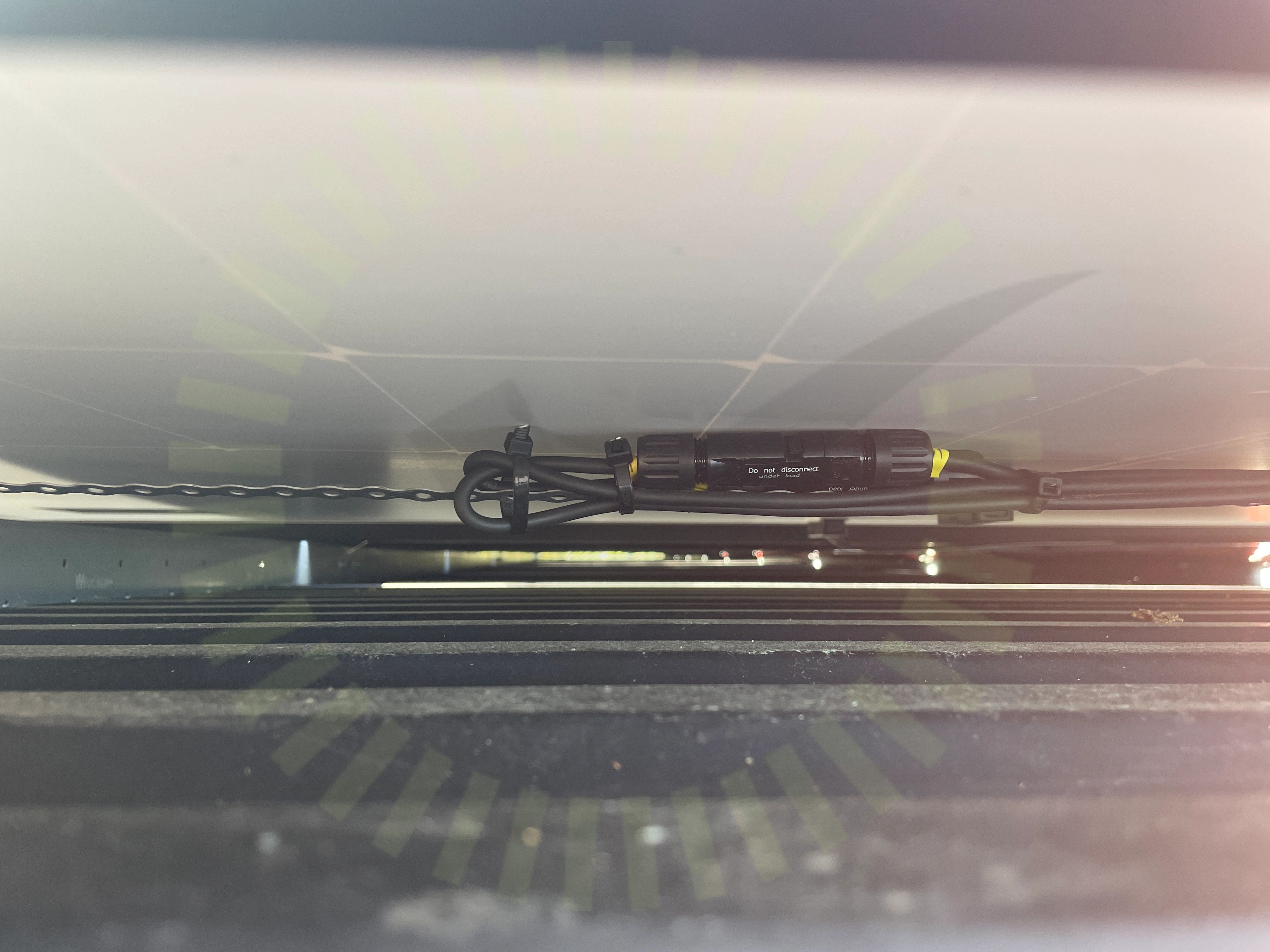

4.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

14/16

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontaktdon

Kopplingslåda

Mellanrum

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Weland Stål: Plåttak

Anmärkningar

7/19

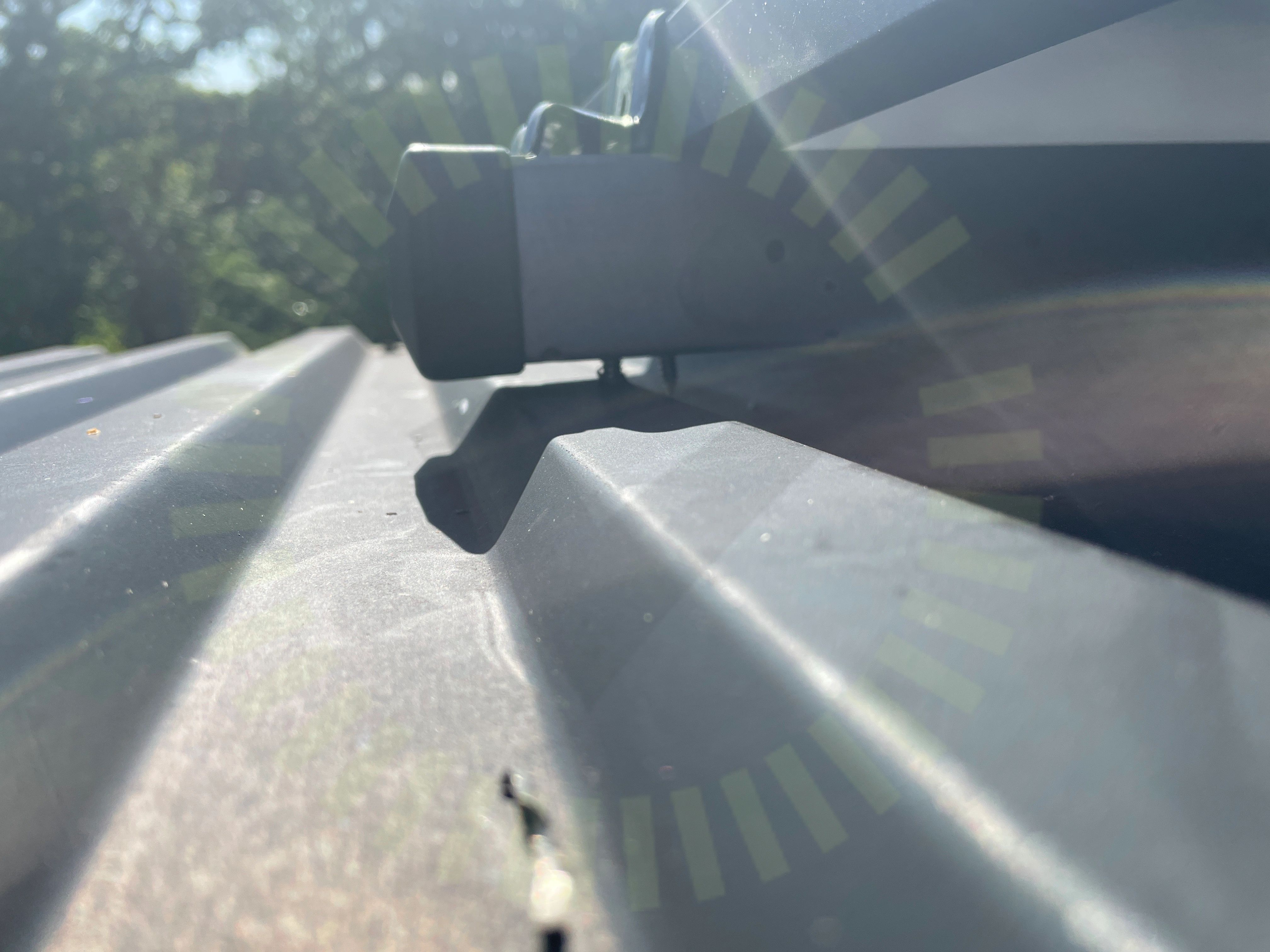

5.1 Infästning

Inte godkänd

Skruvar som missat högprofil samt skena som ej ligger an mot taket

MA5101 Sid 1 (1) | Version 4 - 221219

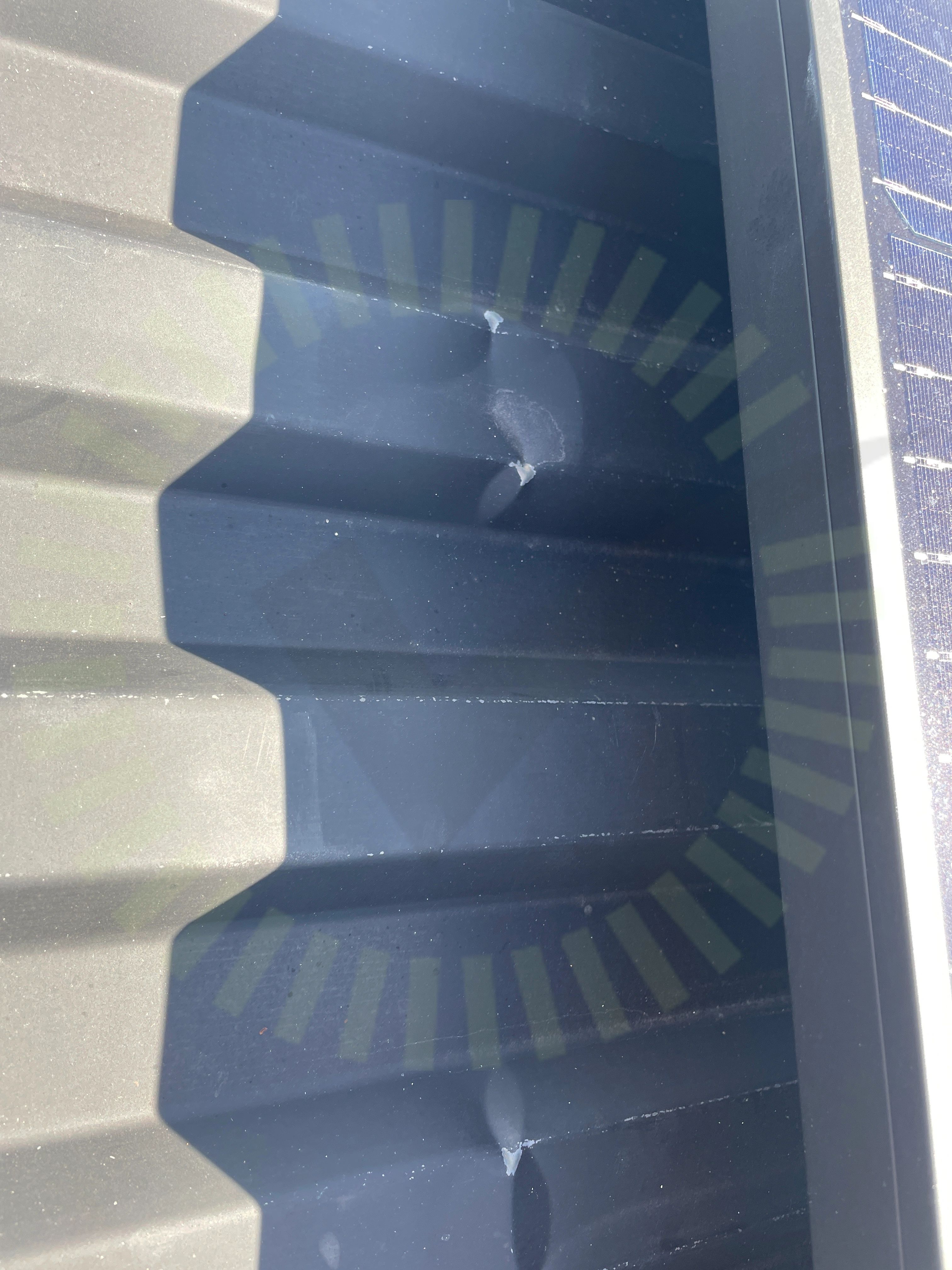

5.2 Skador

Inte godkänd

Flertalet bulor i plåt runt installationsområdet noteras. Dock ej känt när dessa uppstått.

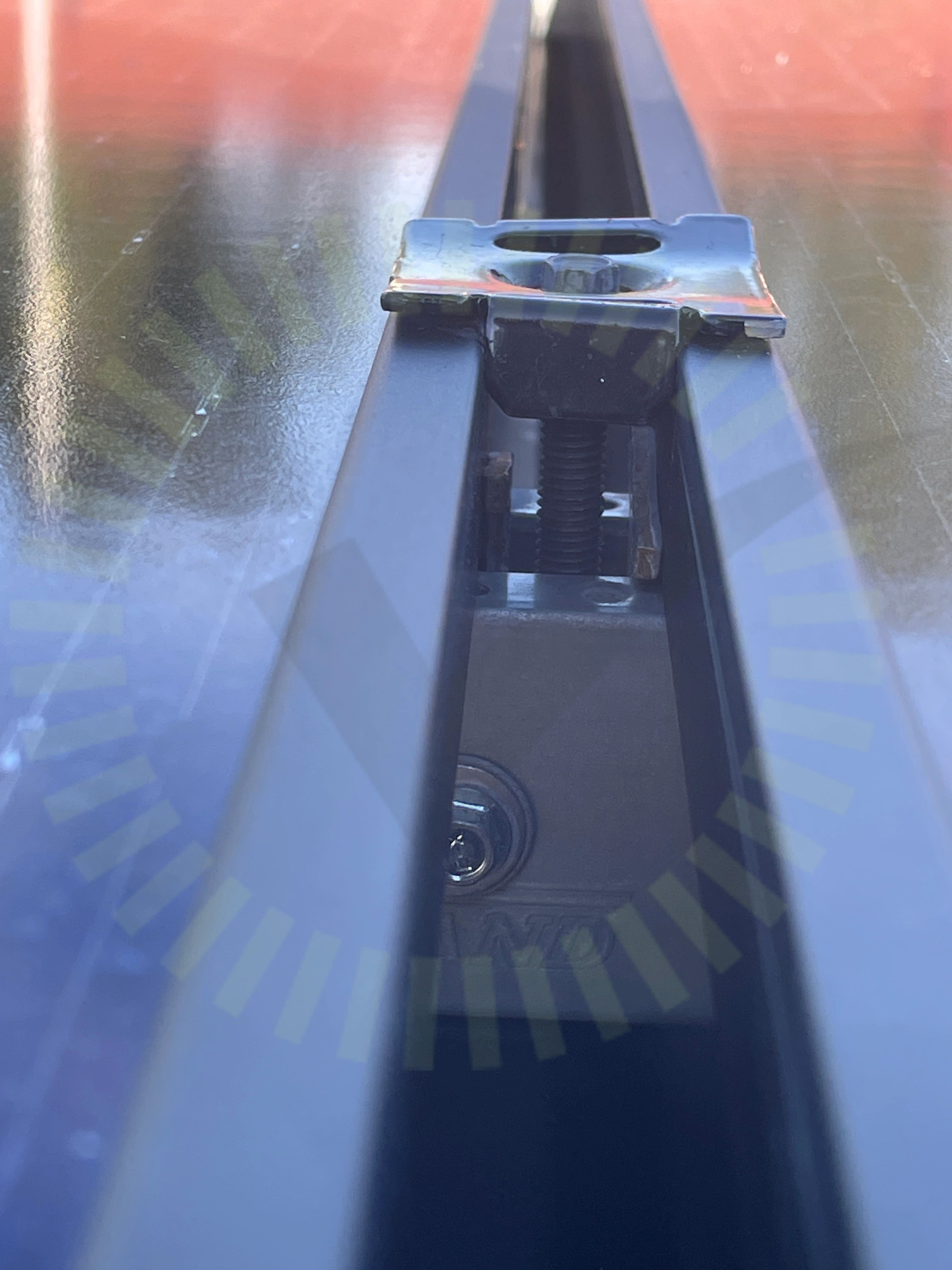

5.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

5.4 Mittklämmor

Inte godkänd

Mittfästet är deformerat

MA5111 Sid 1 (1) | Version 4 - 221117

5.5 Takgenomföring

Inte godkänd

Bild ej möjlig men man ser tydligt mellan plåt och papp. Tätning ej möjlig ovanifrån utan att ta bort plåten.

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.7 Ändklämmor skena

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för ändklämman.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/19

Använd skruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämma skruv

Placering

Skenskarvar

Väderbeständigt material

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/19

Infästning skena

Undercentral

Anmärkningar

1/7

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

Brytare

Böjradie

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

4/32

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

8.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

8.3 Genomföringar

Kundkommentar

Installationen samordnades inte. DC kablar borrades in genom muren men AC borrades igenom dörrkarmen. Kund hade tidigare en kabel men den är skarvad i kopplingslåda för att möjliggöra planerat dörrbyte.

8.4 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

25/32

AC Böjradie

AC Kablage förläggning

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Min Spänning

Dubbel matning

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Missvisande varselmärkning

Märkning

Placering

Skarp kant

Smartmätare

Stress på kontakter

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Ej tillgängligt vid besiktning

3/32

DC Max Spänning

DC Max Ström

Strängdesign
