Besiktningsrapport
9.5
Installation genom
Takkraft
Datum
21 november 2025
Ort
Tullinge, Stockholms län
PEN-ledare
Batteri PE
Placering av batteri
95% godkända
5% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B54HBB
Montagesystem
MAFI: Roof Tile Bracket Läktfästen
Växelriktare
Fronius: Symo GEN24 6.0-10.0 Plus
Batteri
Fronius: Reserva
Tillbehör
Smartmätare: Fronius
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/4
1.1 Egenkontroll
Inte godkänd
Solpanelernas effekt i egenkontrollen stämmer inte med verkligheten.
Godkända kontrollpunkter
2/4
Mätprotokoll DC
Strängschema
Ej tillgängligt vid besiktning
1/4
Avtal
Batteri
Anmärkningar
2/13

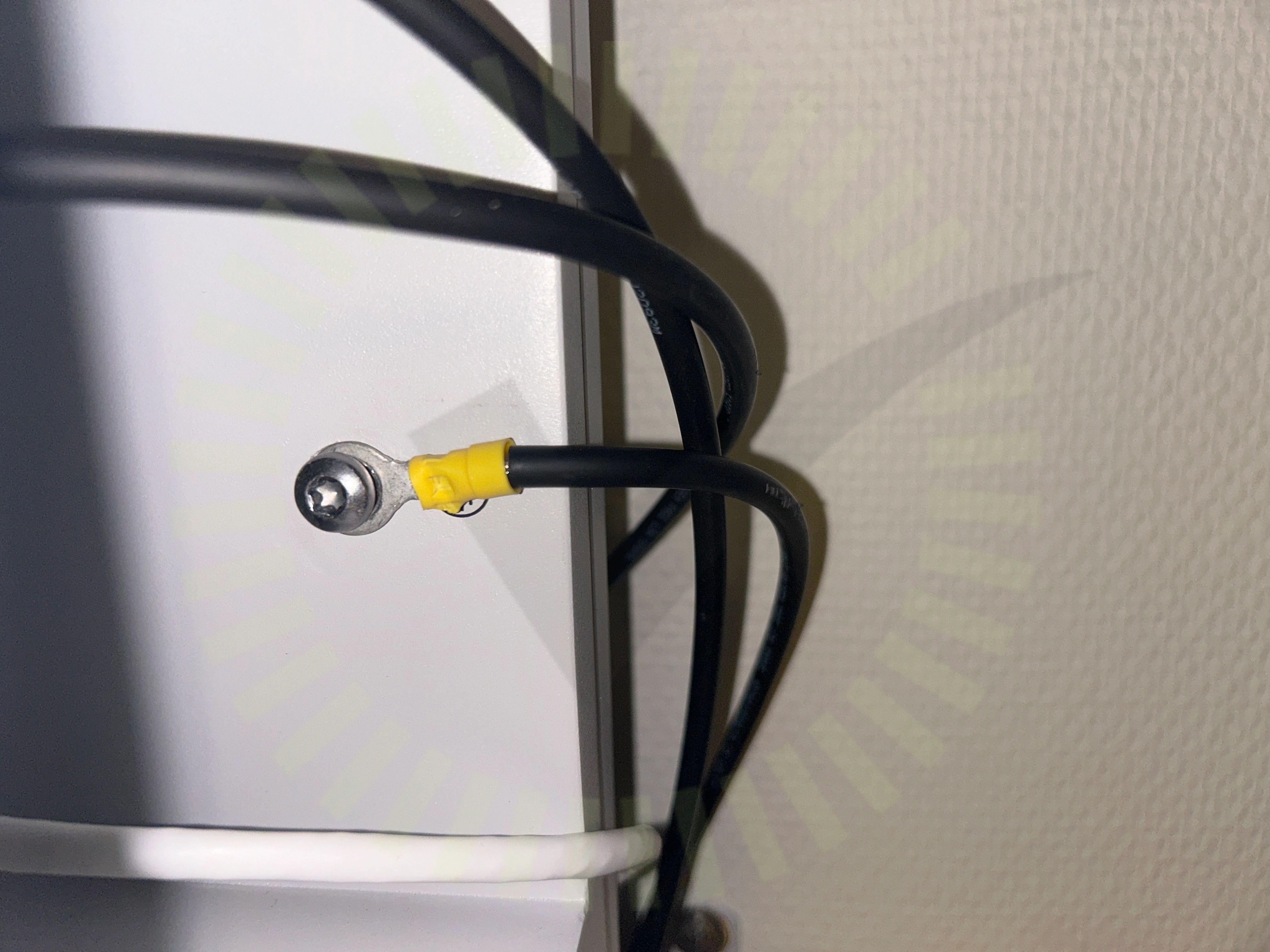

2.1 Batteri PE
Inte godkänd
Jordledaren har fel färg och fel dimension.
Fronius Reserva Operating Instructions, 18092025, Sida 36/38

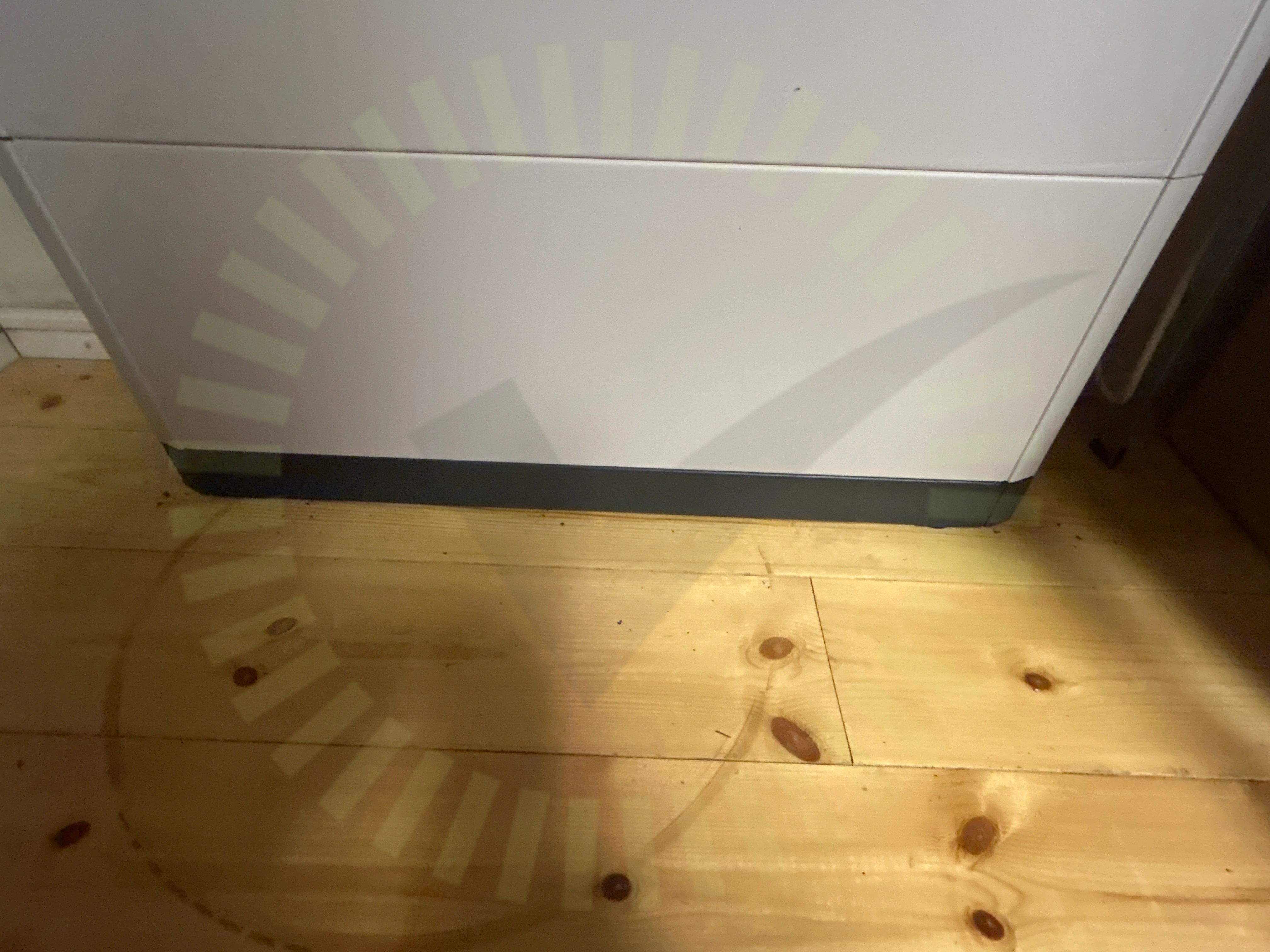

2.2 Placering av batteri
Inte godkänd
Batteriet är inte placerat på ett lämpligt underlag.
Fronius Reserva Operating Instructions, 18092025, Sida 31
Godkända kontrollpunkter
11/13
Avstånd närliggande objekt
Avstånd till växelriktare
Batterikåpor
DC anslutning
Fastsäkring av produkt
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
1/1
Smartmätare
Tak 1: DMEGC: DM(XXX)M10RT-B54HBB
Godkända kontrollpunkter
17/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
2/19
Förbindelse av kontakter
Kontaktdon
Tak 1: MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
1/19
5.1 Snö- och Vindlastberäkning
Inte godkänd
Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
18/19
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takkrokarnas CC
Underbyggnad
Väderbeständigt material
Ändklämmor
Undercentral
Anmärkningar
1/7

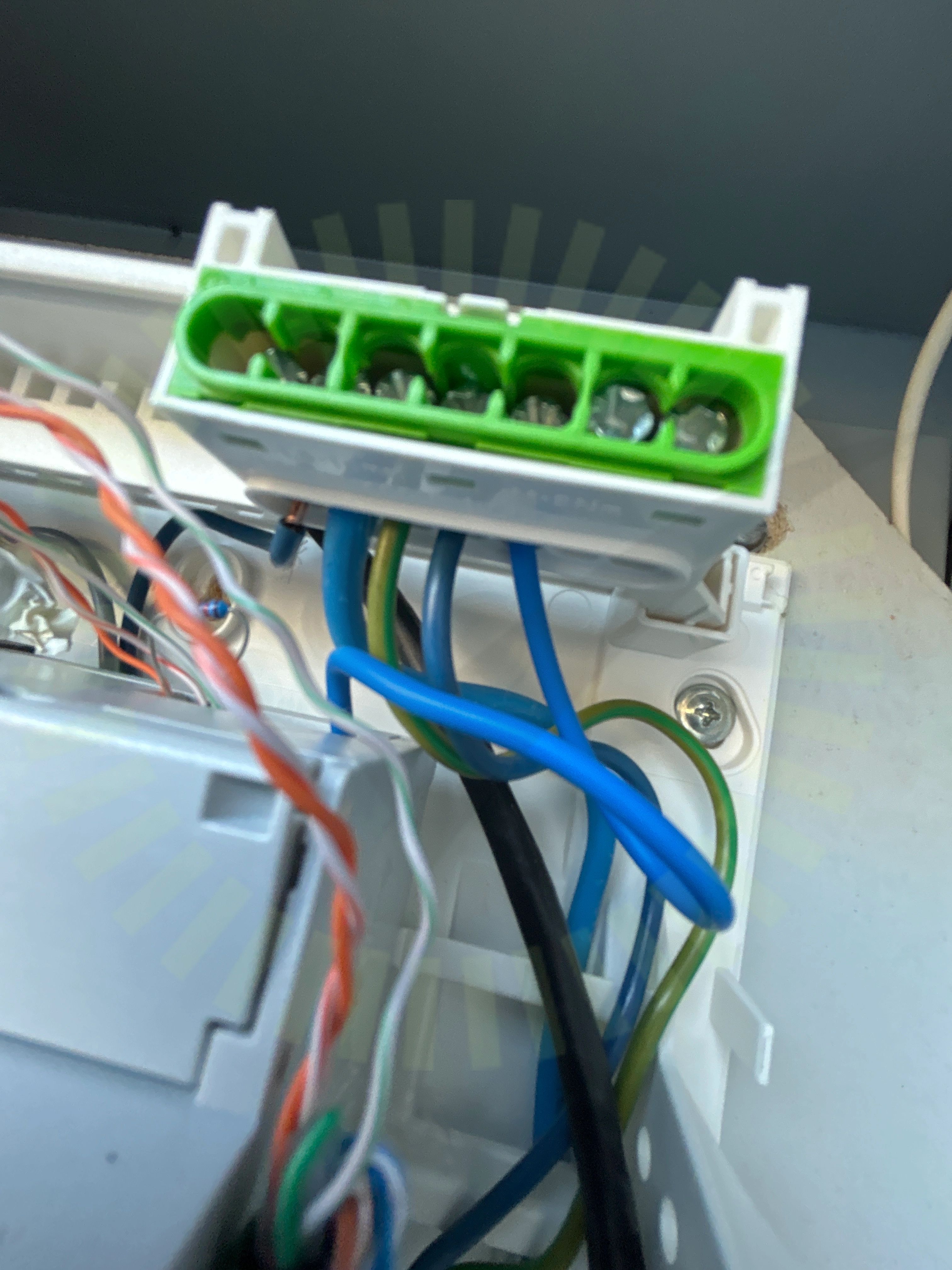

6.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
33/33
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
