Besiktningsrapport

8.7

Installation genom

Elektrokyl Energiteknik AB

Datum

9 februari 2024

Ort

Borås, Västra Götalands län

Klämmornas överlappning

Förbindelse av kontakter

Stress på kontakter

+ 10

90% godkända10% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B

OptimerareTigo TS4-A-O

MontagesystemHopergy:NOVA Tile Roof

VäxelriktareGroWatt: MOD 10-15KTL3-X

BatteriGrowatt: APX HV Battery System S2

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörSmartmätare: EASTRON: SDM630

Installerad av Elektrokyl Energiteknik AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Growatt: APX HV Battery System S2

Anmärkningar

2/15

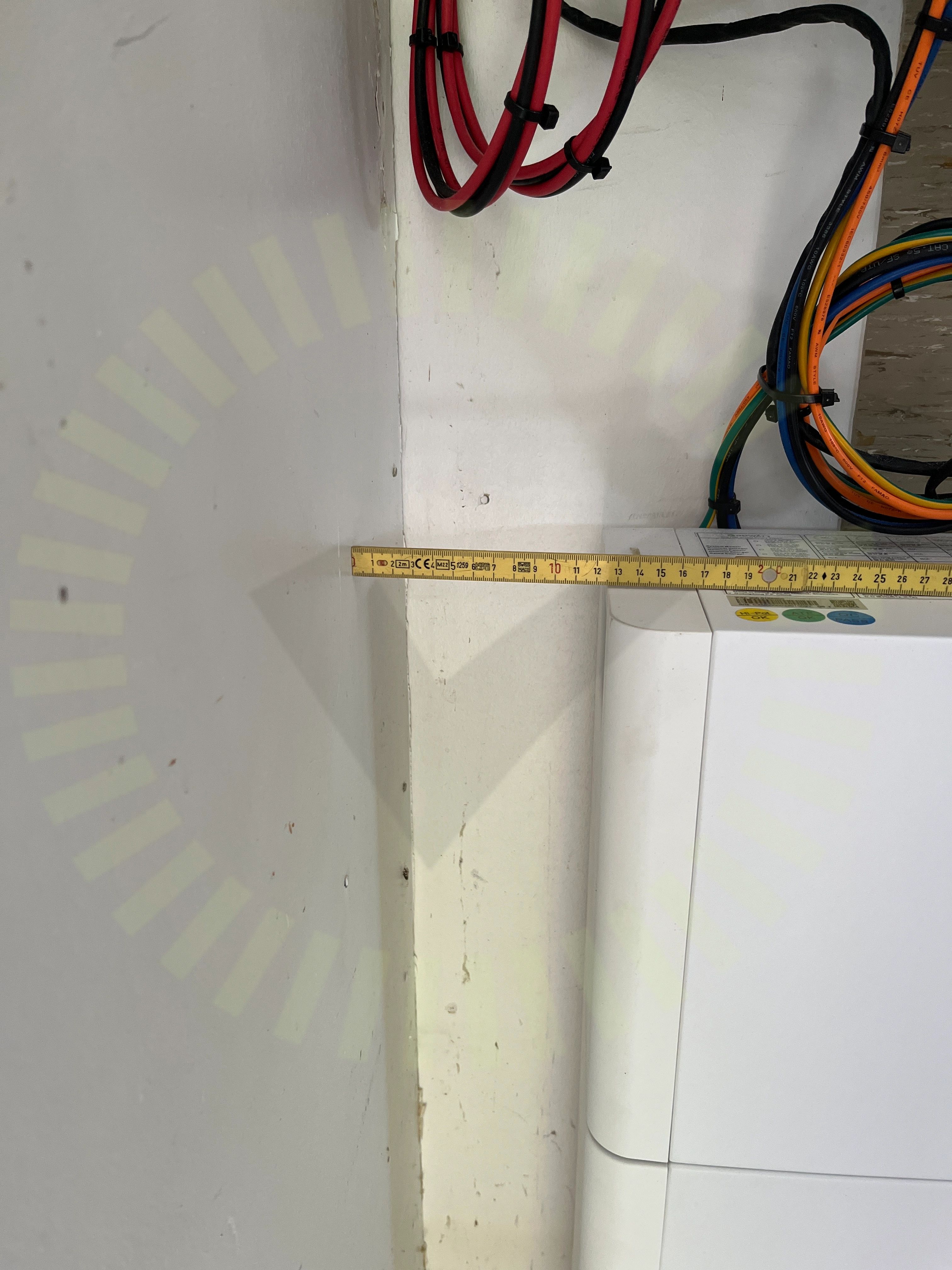

2.1 Avstånd närliggande objekt

Överenskommelse

Kunden skall riva det gamla sopskåpet och då försvinner närliggande väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

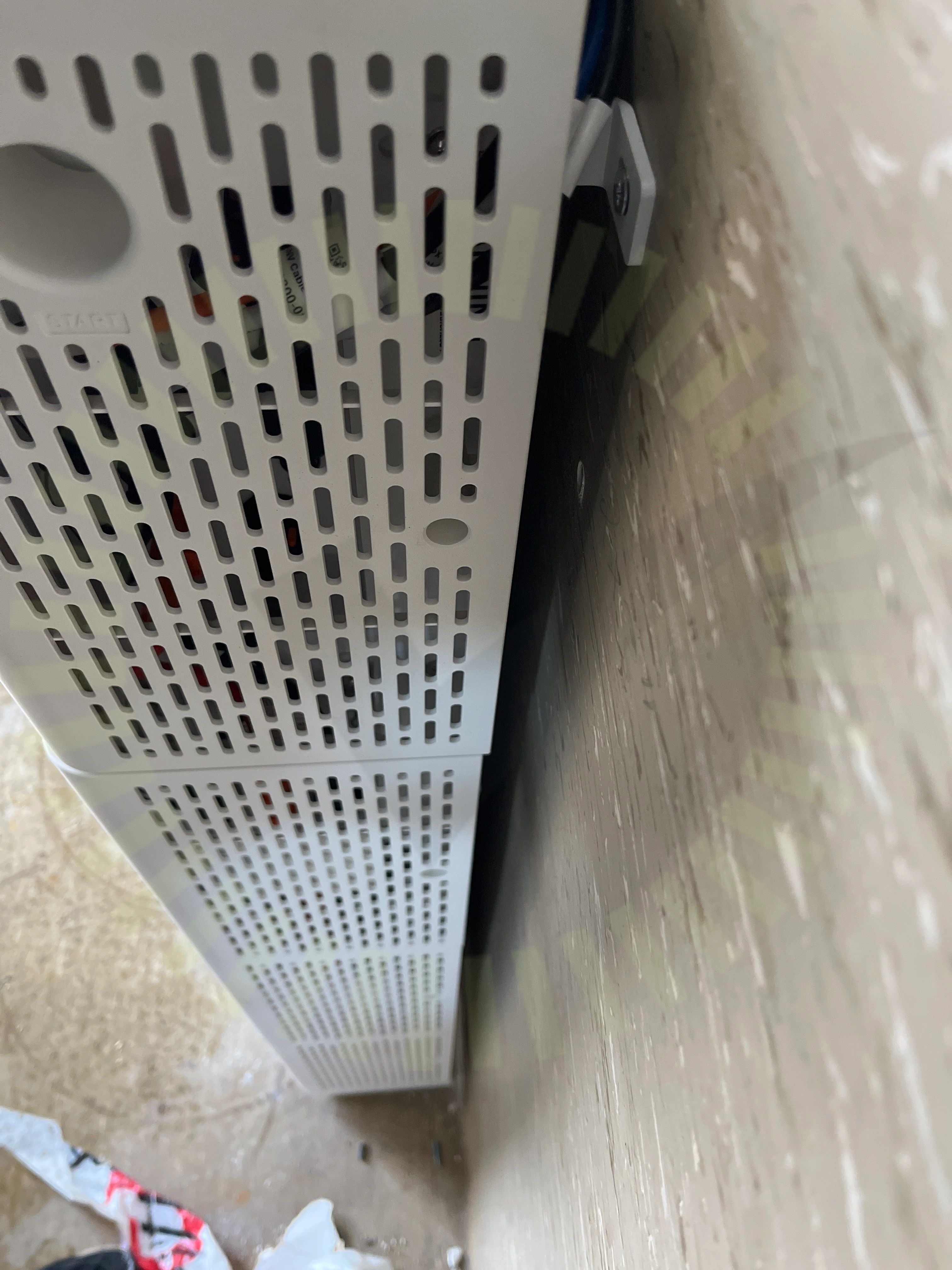

2.2 Fastsäkring av produkt

Överenskommelse

Batterimodul är inte fastsäkrad i väggen. Batteriet skall flyttas och skall fästas då.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

12/15

DC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Ej tillgängligt vid besiktning

1/15

Batteri PE

GroWatt: MOD 10-15KTL3-X

Anmärkningar

1/40

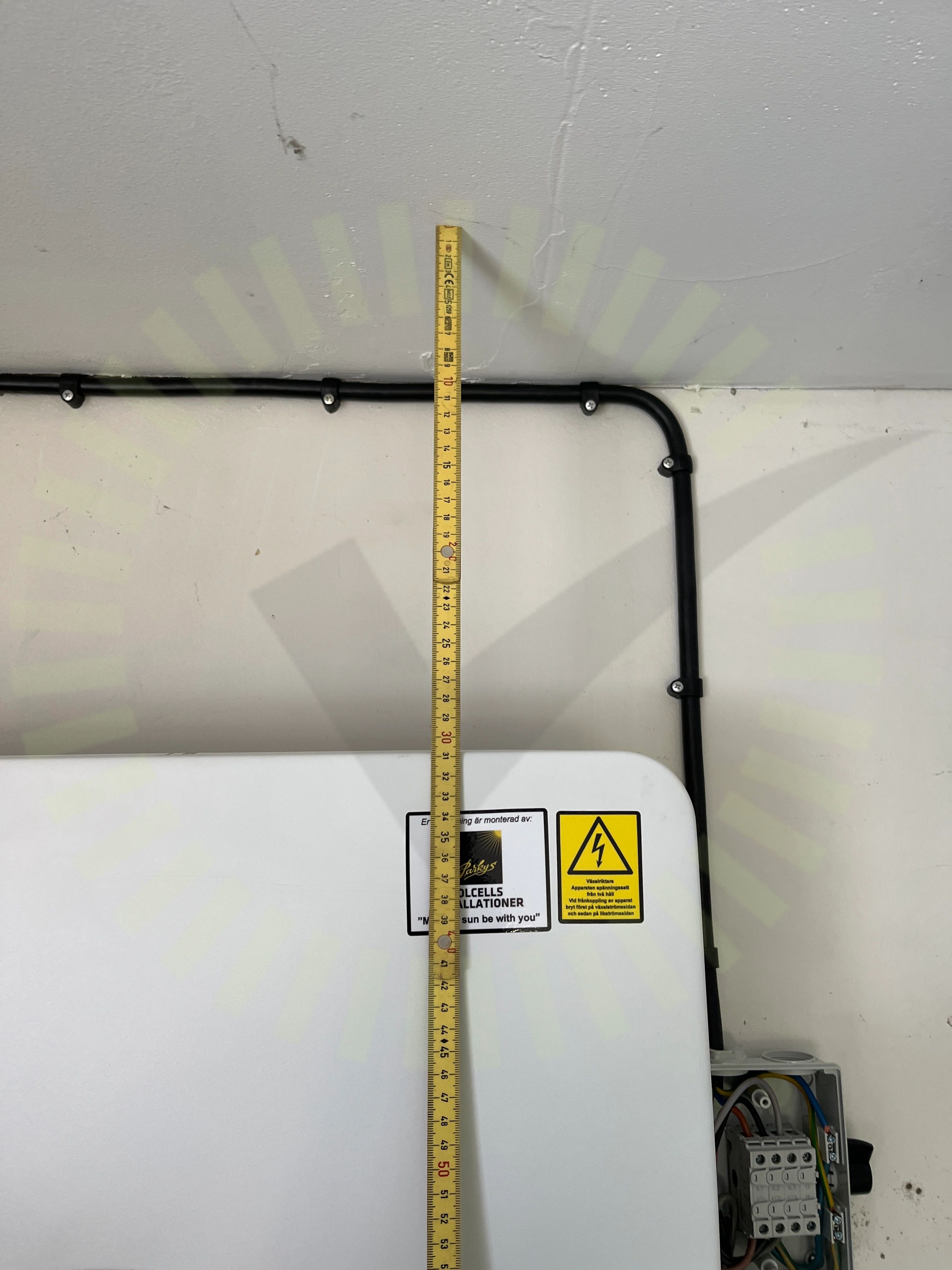

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12

Godkända kontrollpunkter

39/40

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Hopergy:NOVA Tile Roof

Anmärkningar

4/20

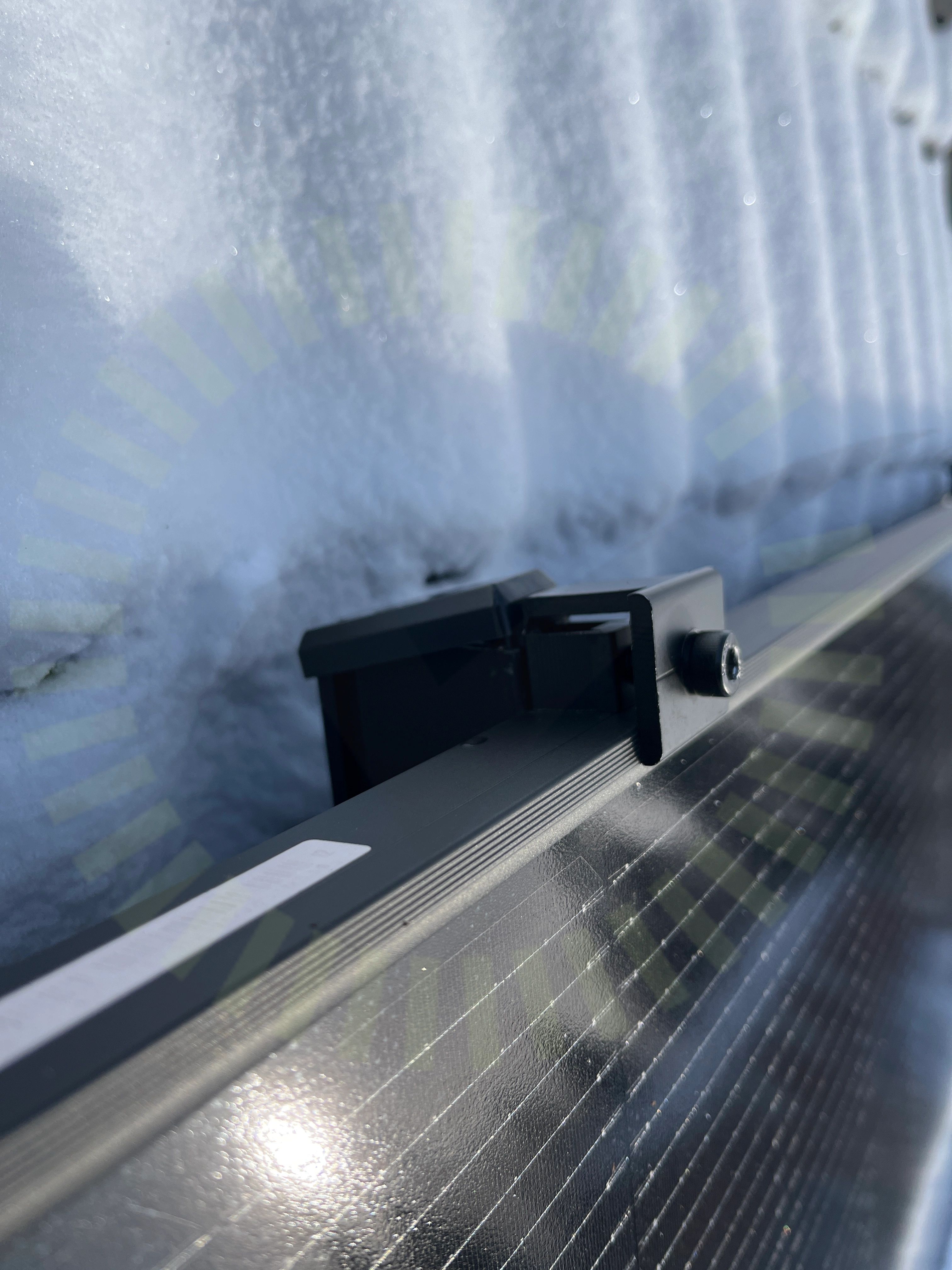

4.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut mindre från panelens ram än vad tillverkaren anvisar.

NOVA Tile Roof Kit- 3# hook System Manual, Sida 2

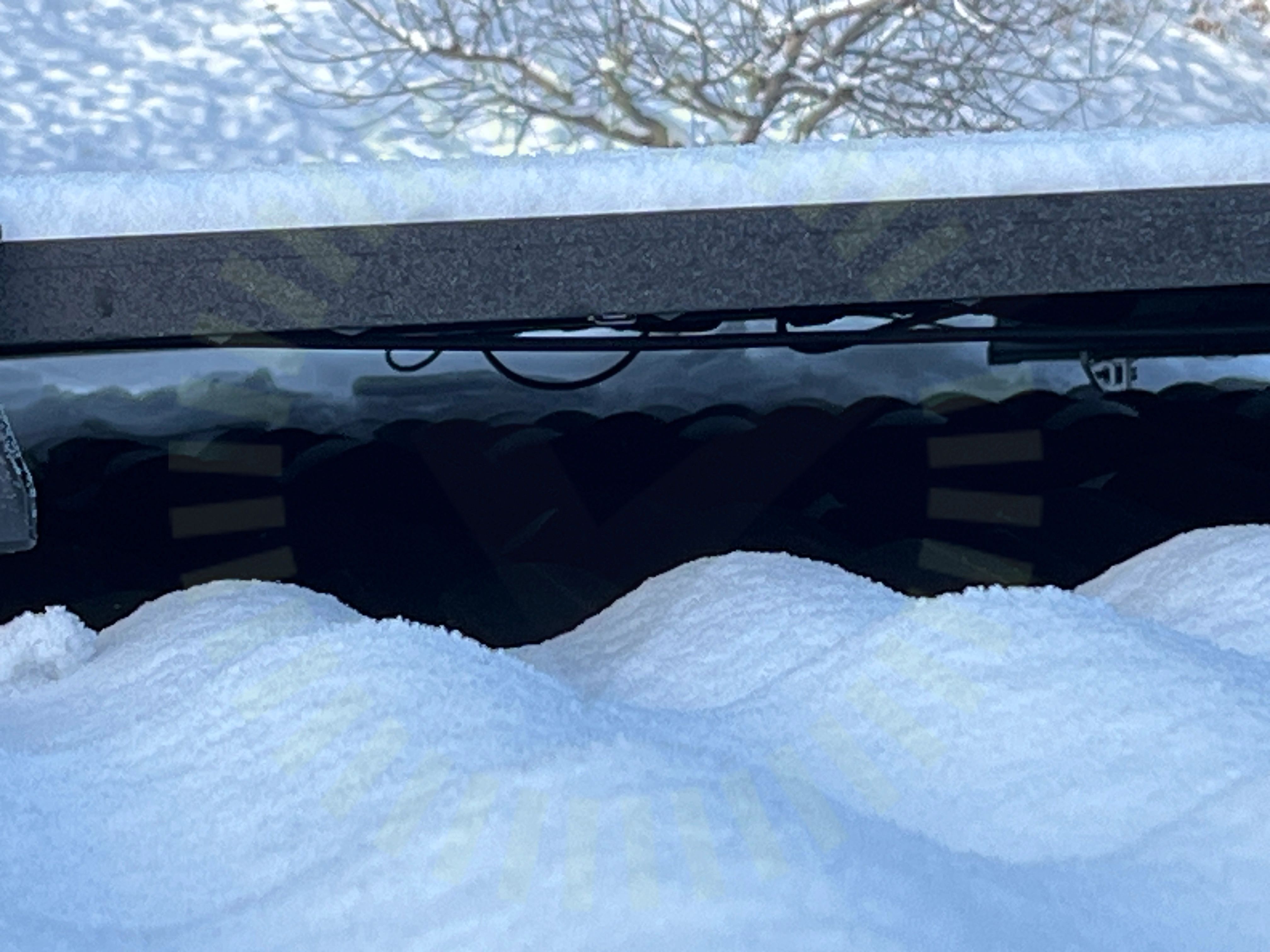

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

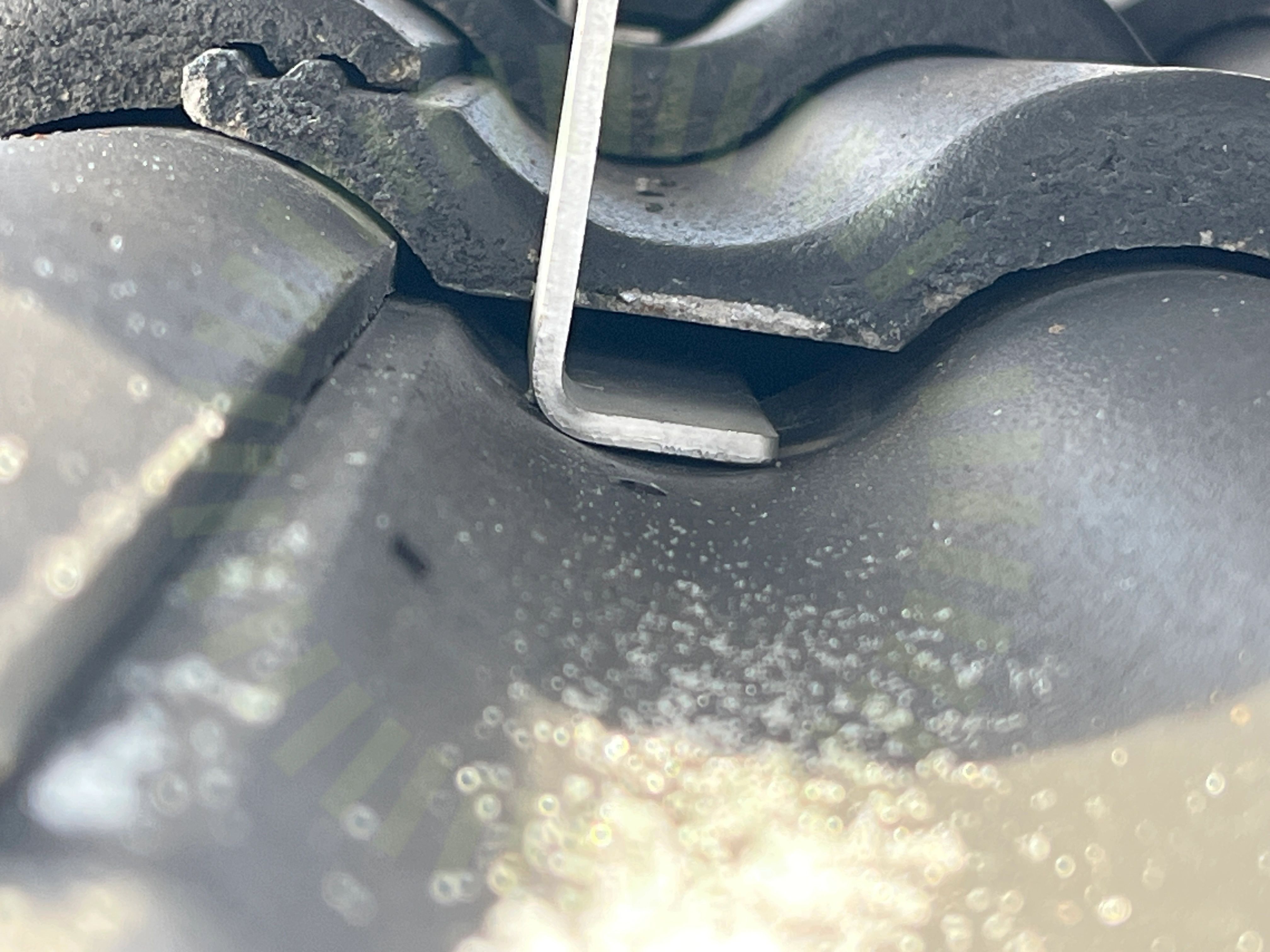

4.3 Underliggande takpanna

Inte godkänd

Kroken ligger emot underliggande takpanna.

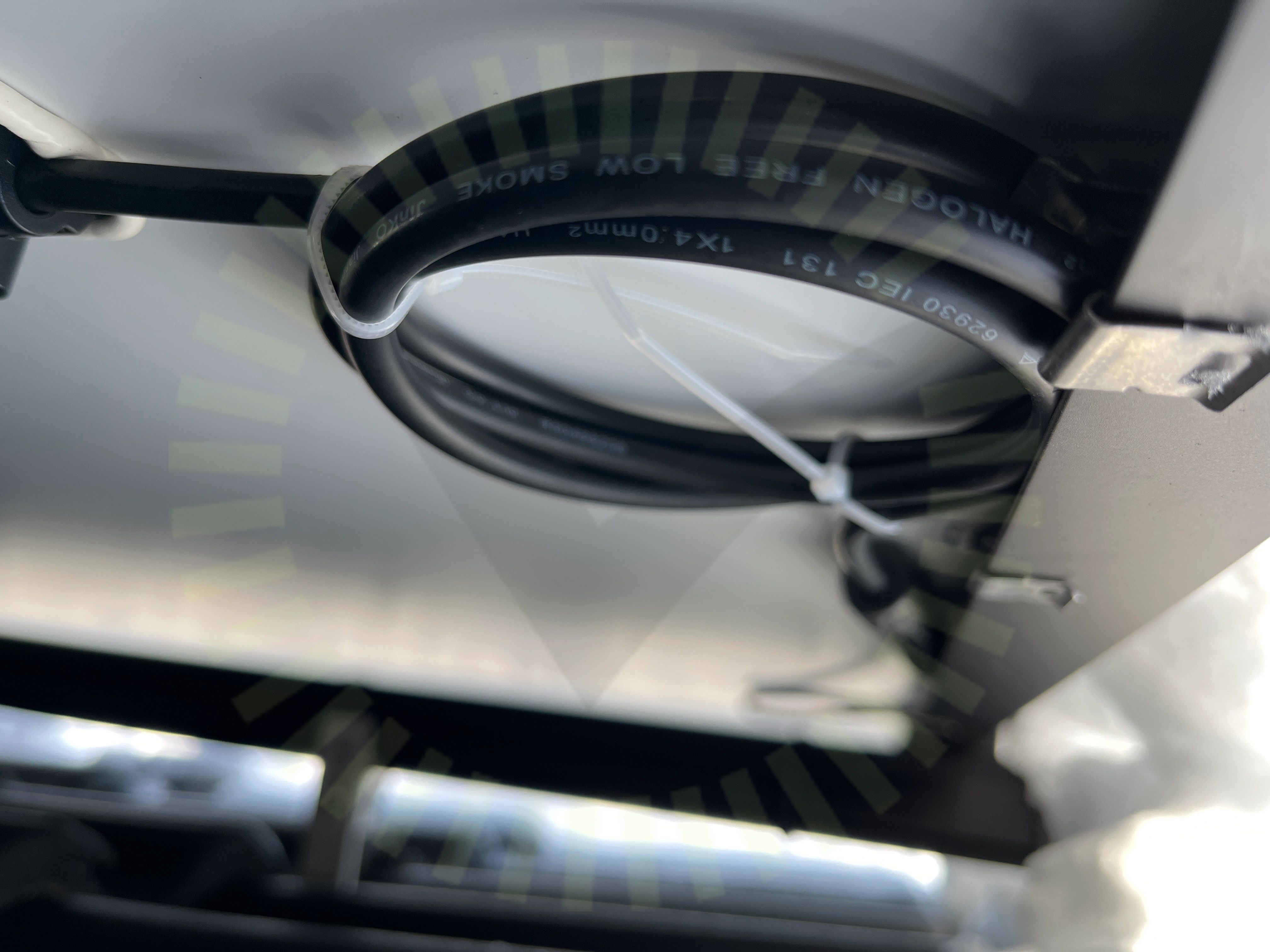

4.4 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

16/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCÄndklämmor

Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

5/17

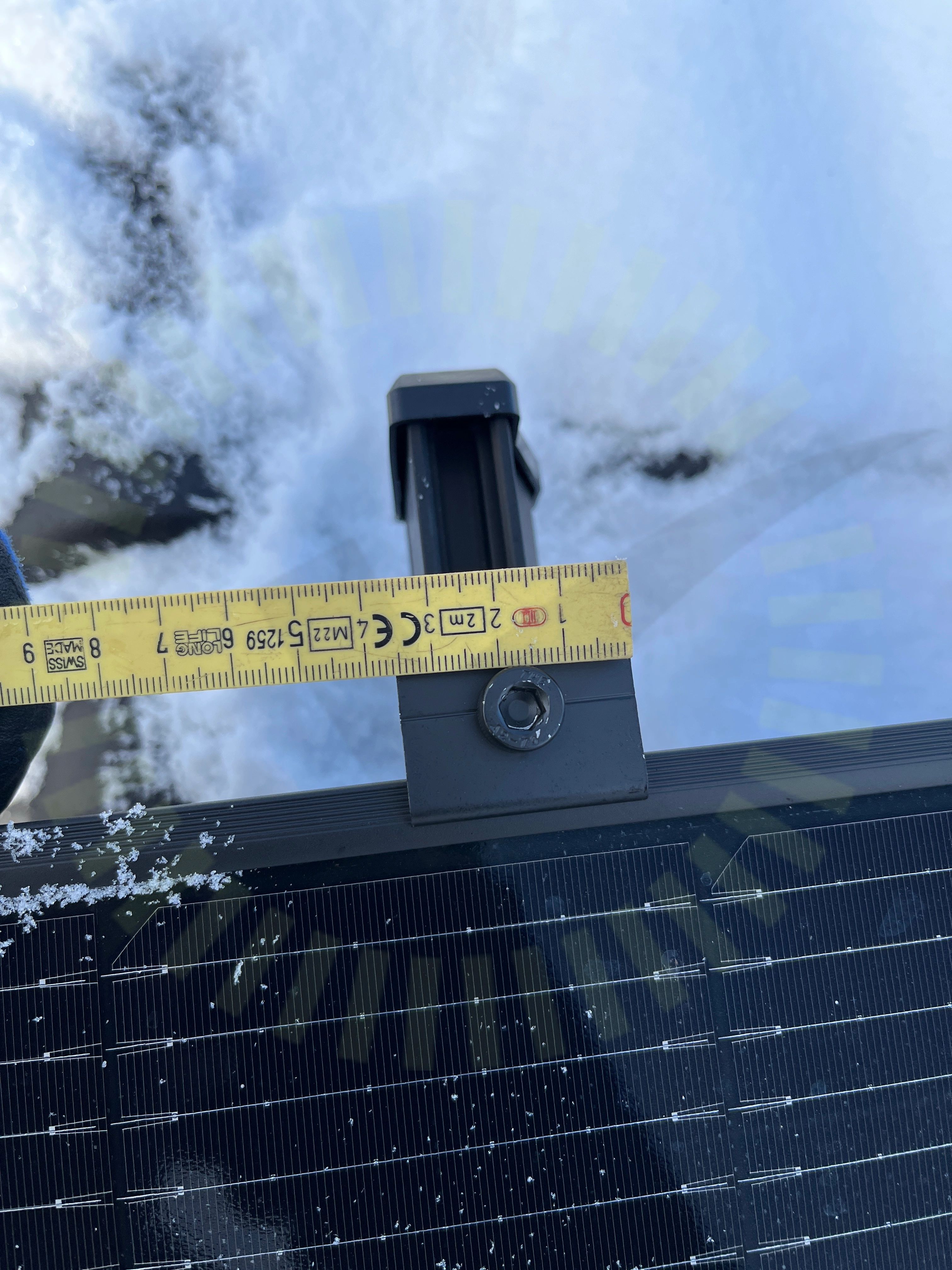

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

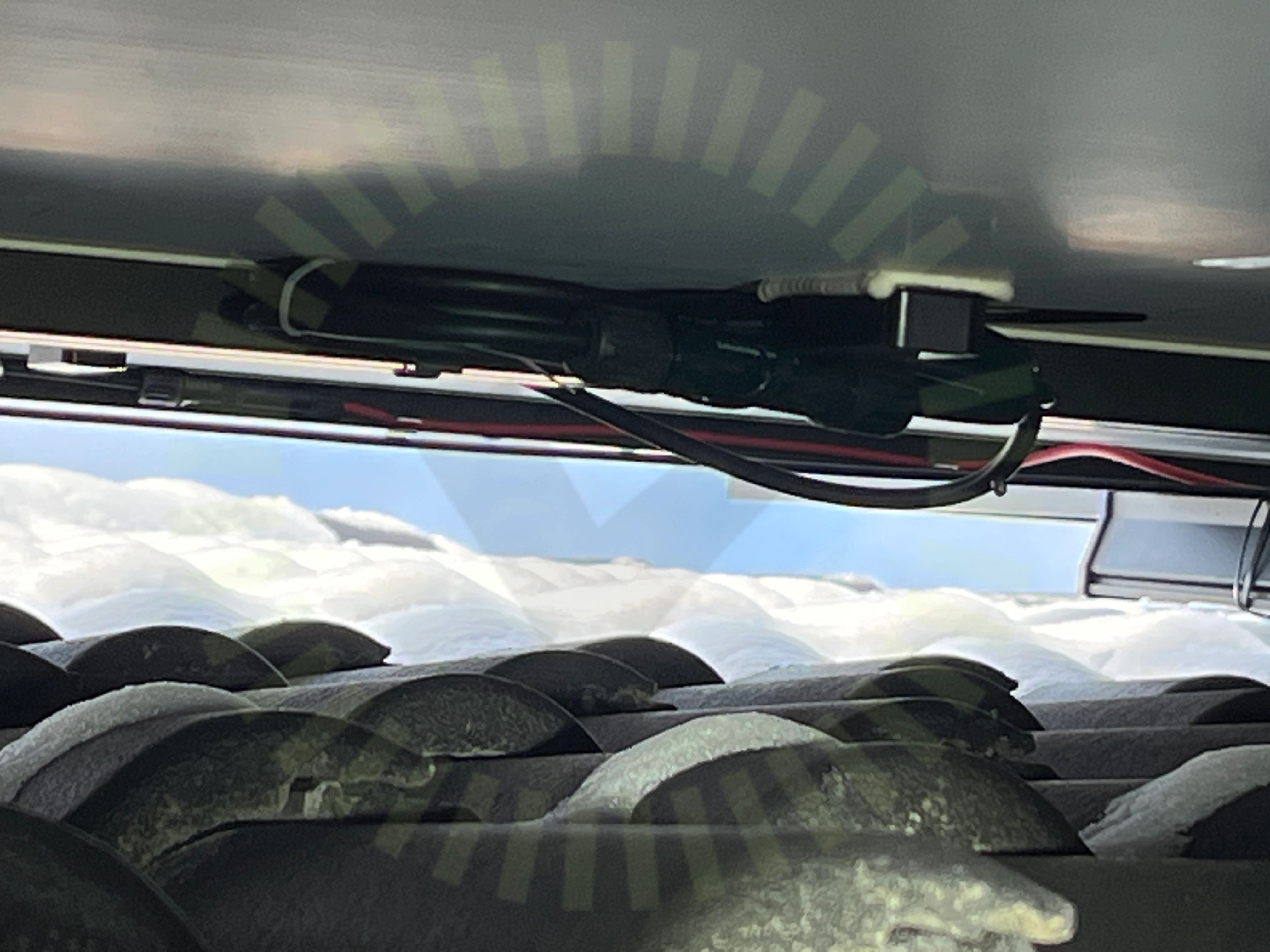

5.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

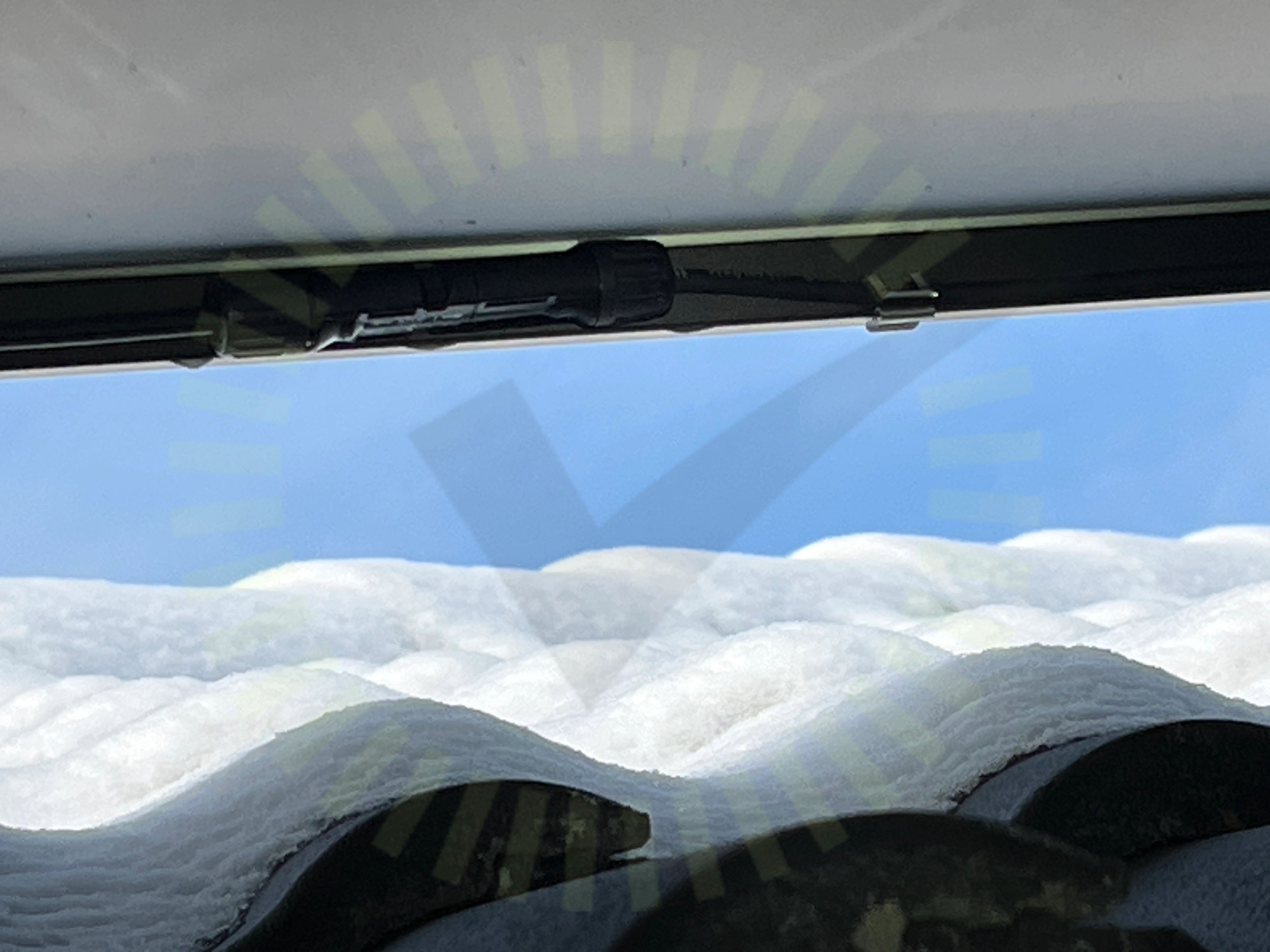

5.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

5.4 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

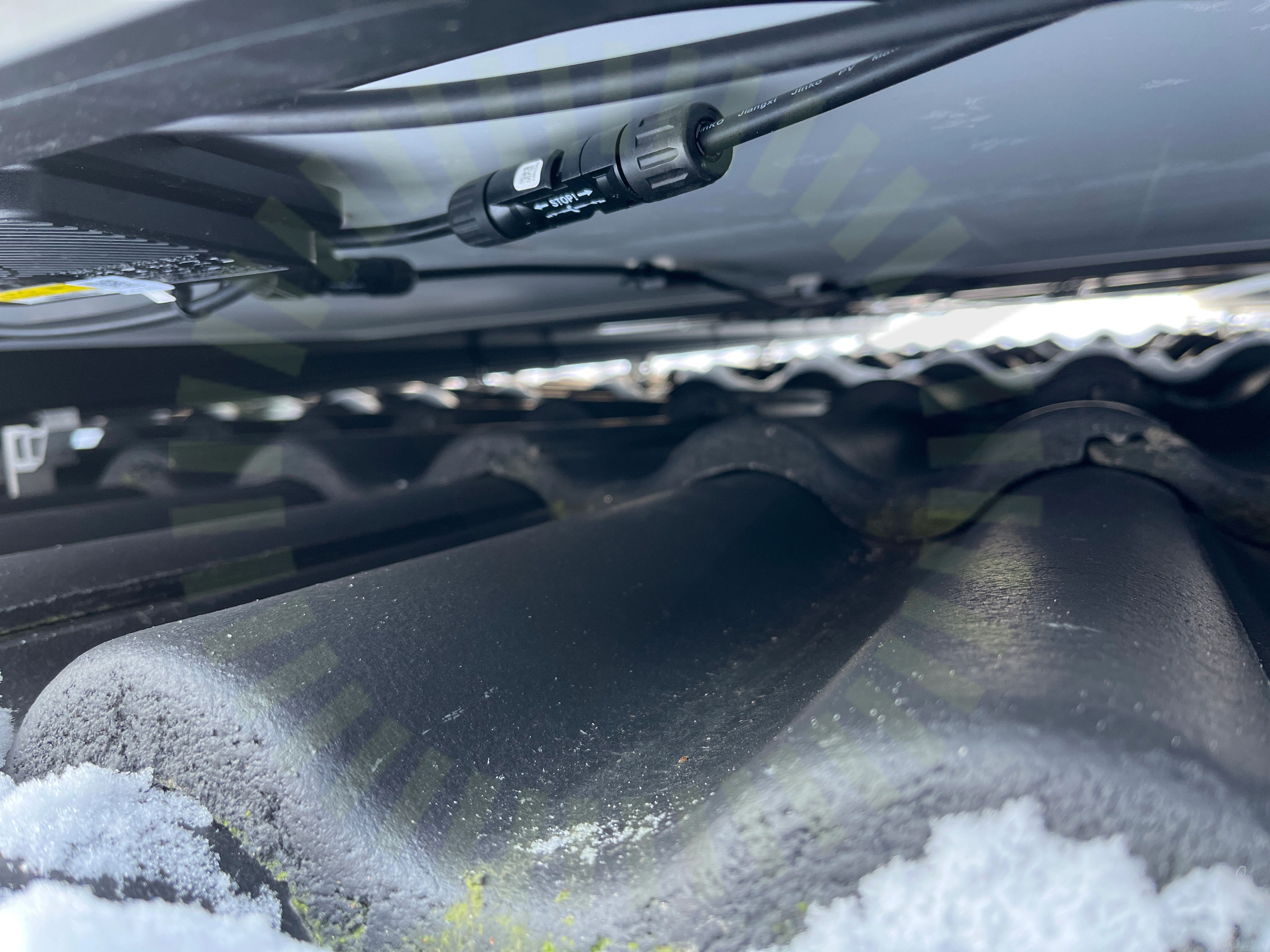

5.5 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/17

Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas placeringKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Smartmätare: EASTRON: SDM630

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tigo TS4-A-O

Anmärkningar

2/5

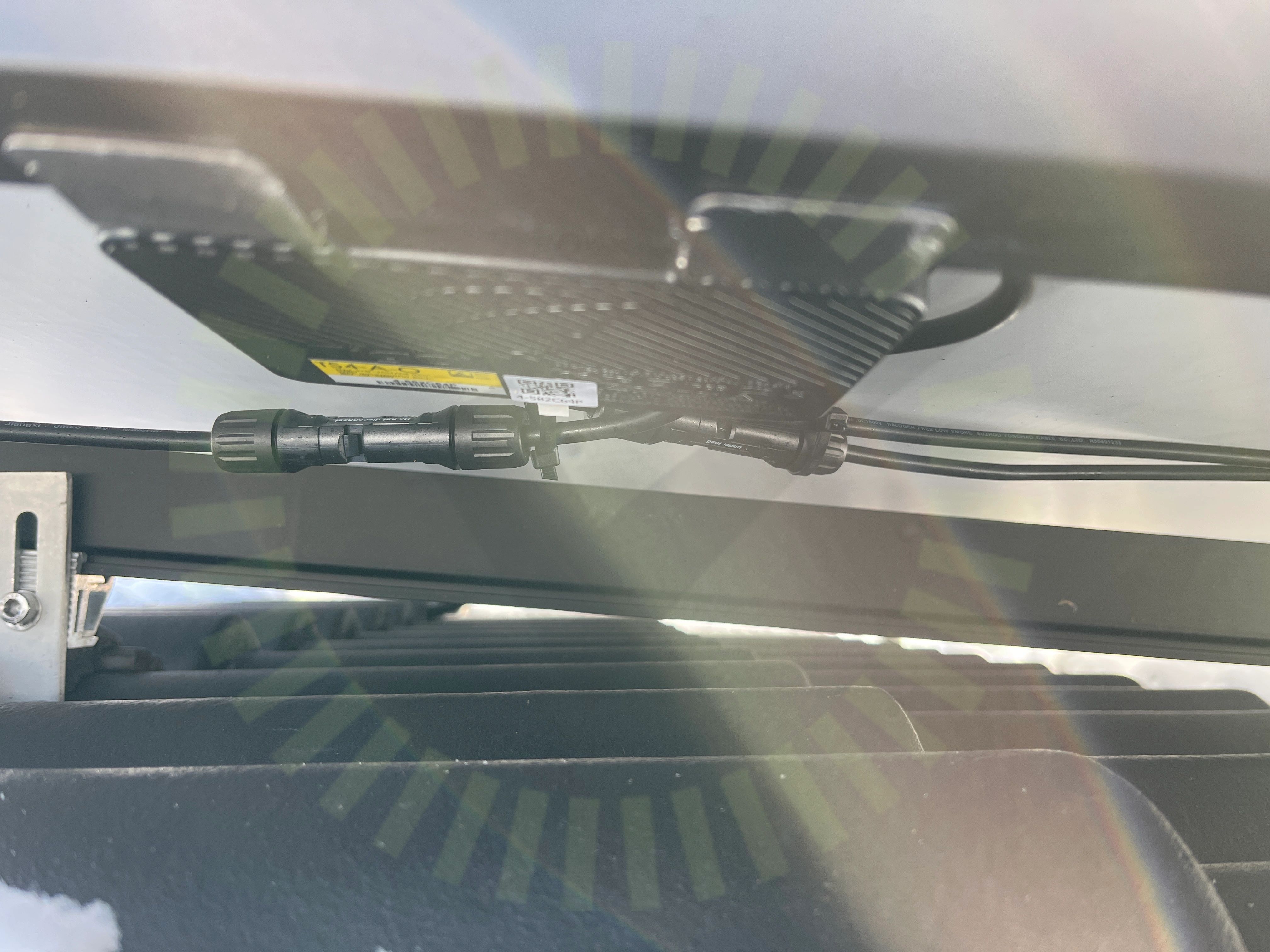

8.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

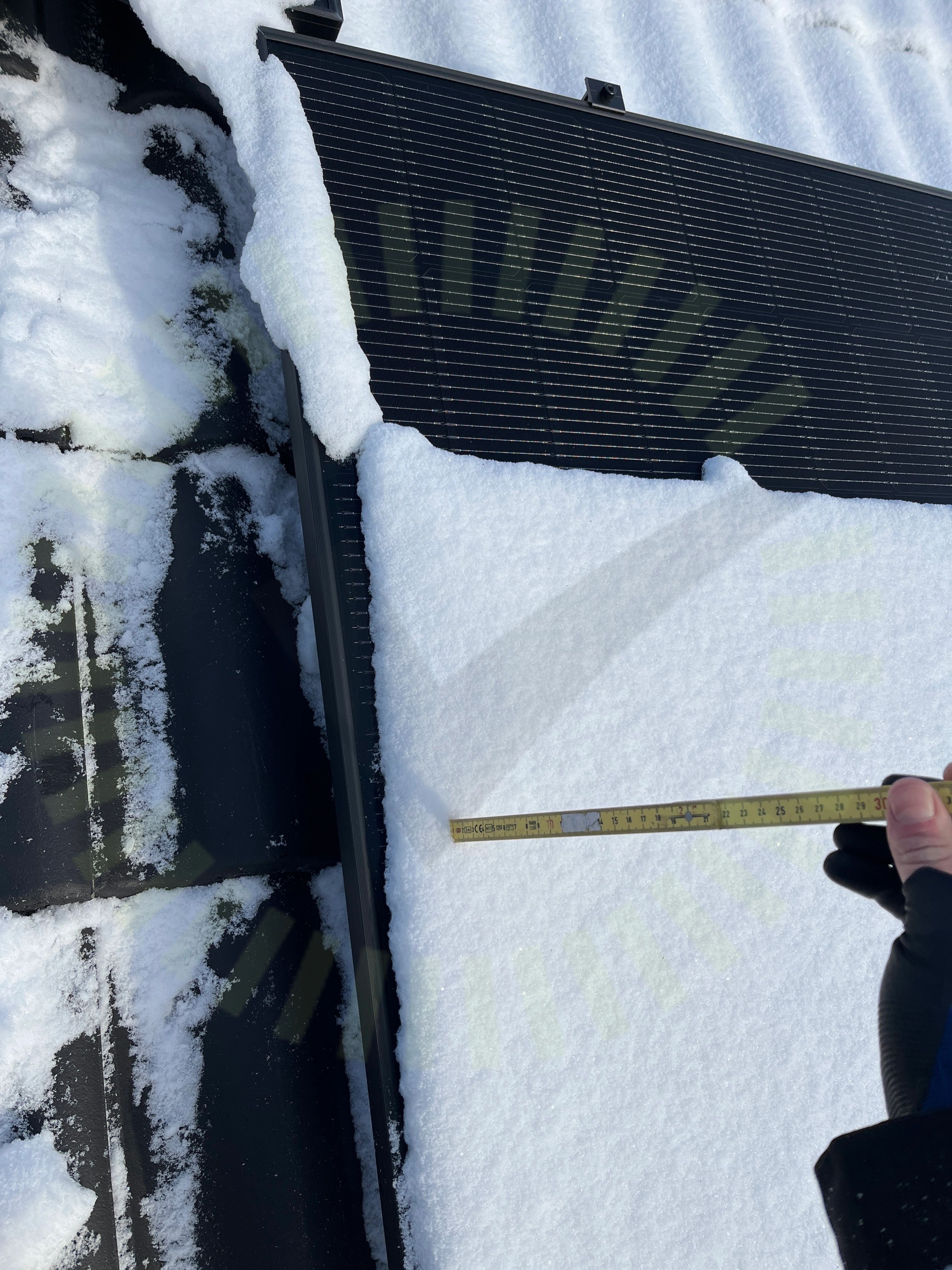

8.2 Placering

Inte godkänd

Optimerare är felaktigt placerad på panelens ram.

Tigo TS4-A installation manual EN 2.0 20230210, Sida 4

Godkända kontrollpunkter

3/5

DC KontakterFastsäkring av produktSkada

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
