Besiktningsrapport

9.2

Installation genom

Sesol

Datum

11 juni 2024

Ort

Eldsberga, Hallands län

Klämmor rätt förläggning

Skenornas överhäng

Stockskruv Infästning

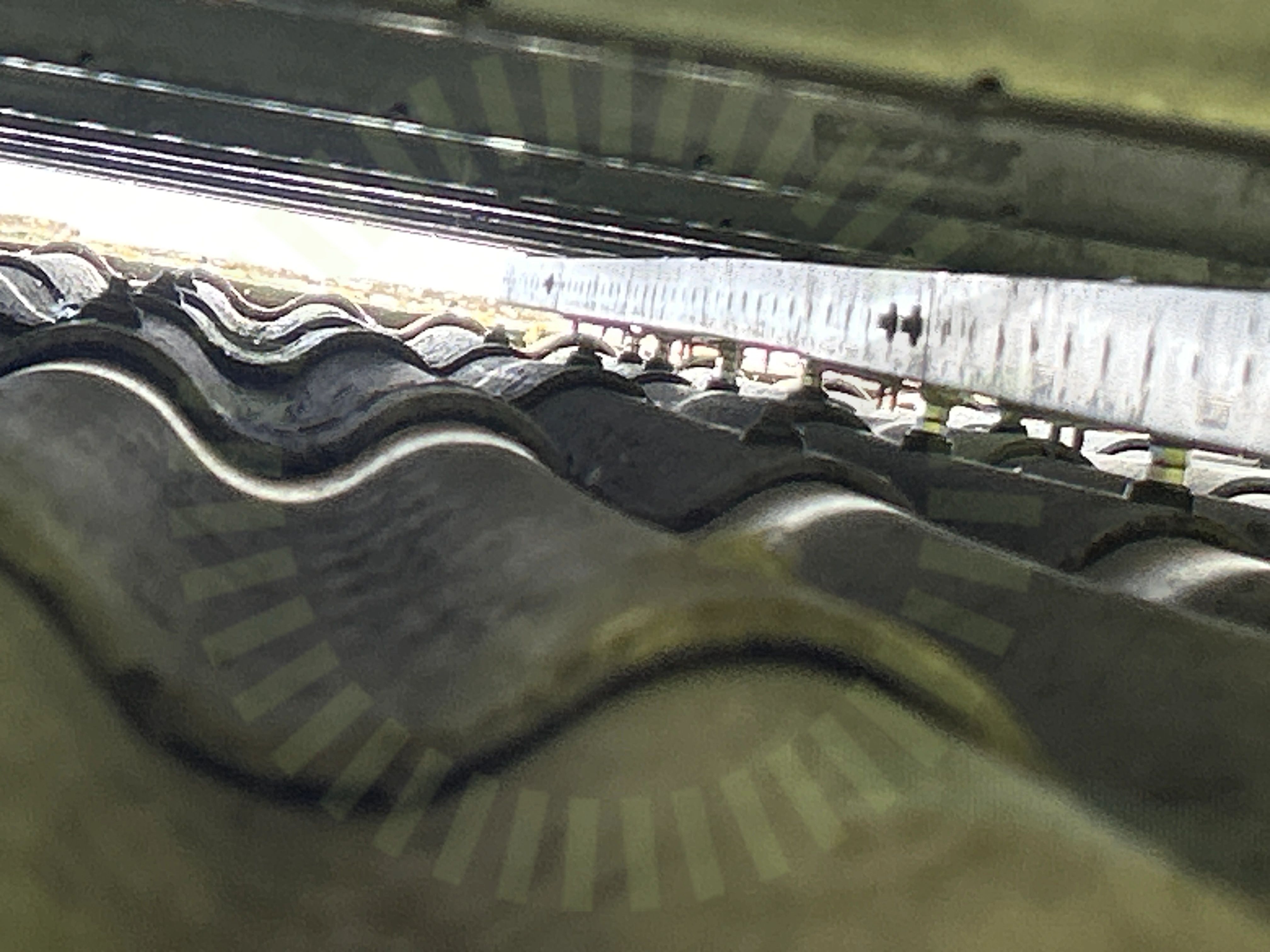

+ 2

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Stockskruv

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Eftersom det tillkommit paneler så är det gamla strängschemat inte aktuellt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

18/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda kablagePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Stockskruv

Anmärkningar

8/25

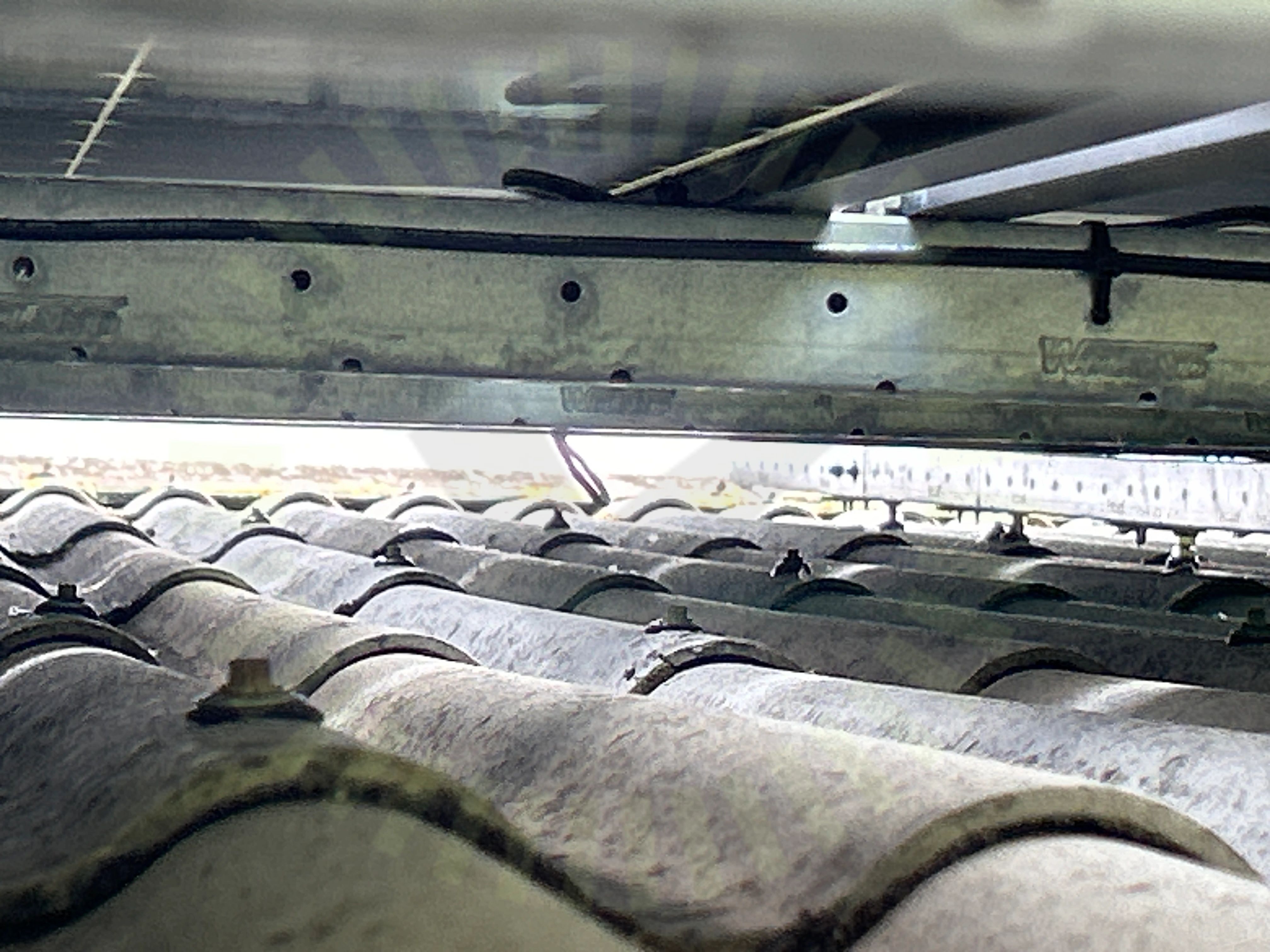

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.3 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

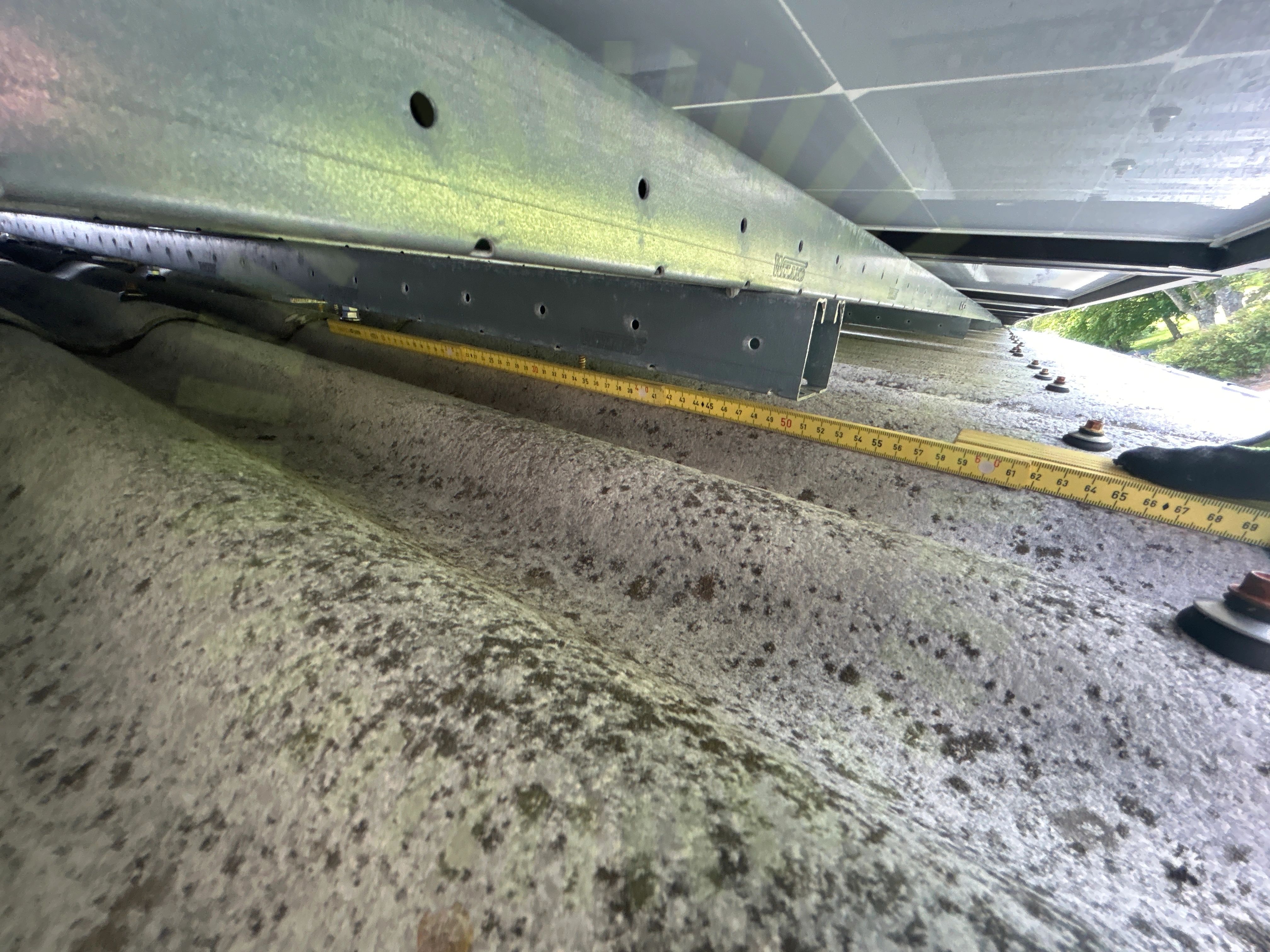

4.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

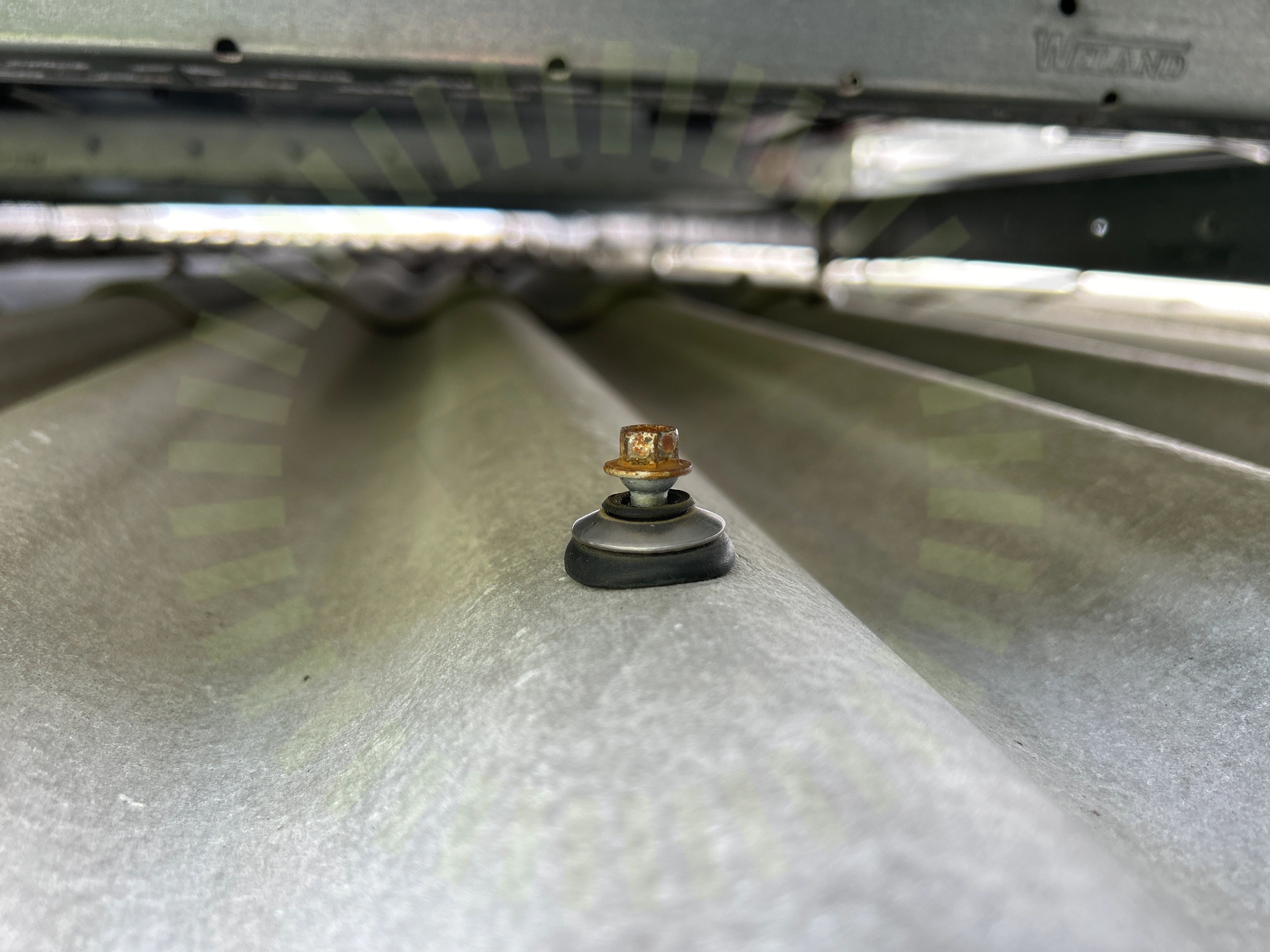

4.5 Skruvar tak

Inte godkänd

Skruvar ej åtskruvade efter byte av tak.

4.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fler paneler monterat än vad lastberäkning säger.

Tillverkarens montageanvisningar

4.7 Stockskruv CC

Inte godkänd

En korrekt lastberäkning saknas. Underlag för att kontrollera korrekt avstånd mellan infästningar saknas.

MA5110 Sid 1 (1) | Version 1 - 200417

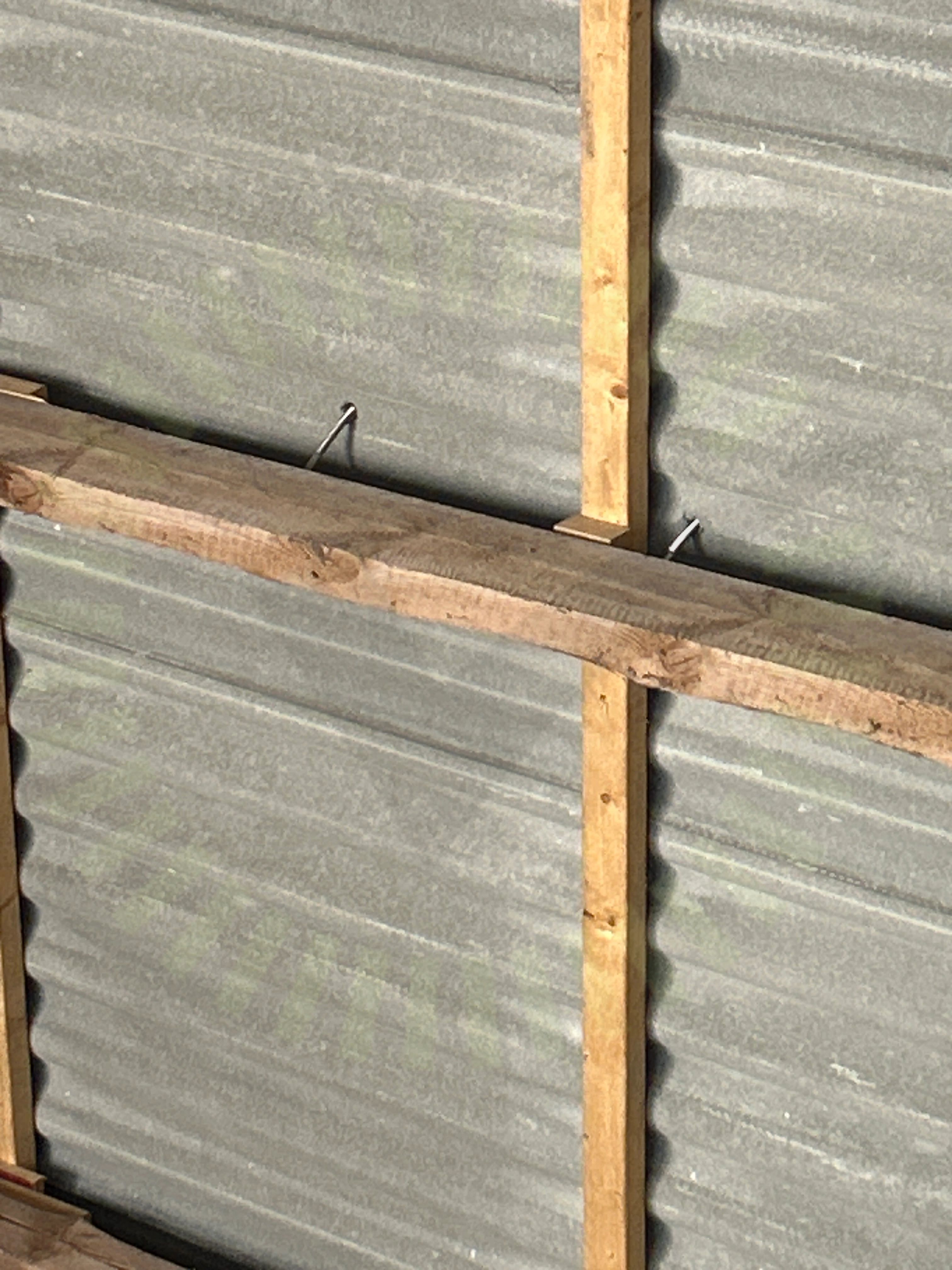

4.8 Stockskruv Infästning

Inte godkänd

Stockskruv är snett skruvat.

MA5110 Sid 1 (1) | Version 1 - 200417

Godkända kontrollpunkter

17/25

DC kabel förläggningFrämmande materialFörborrningFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhäng korslagerSkenors avstånd till varandraSkenskarvar korslagerTätningUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

38/38

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
