1.1 Strängschema
Inte godkändSträngschemat för sträng B1 stämmer inte med verkligheten.
Besiktningsrapport
8.7
Installation genom
PPAM Solkraft
Datum
2 november 2023
Ort
Vreta Kloster, Östergötlands län
88% godkända13% ej godkända
Om installationen
PanelerPPAM: Onyxium Nano
Montagesystem Chiko: Tile Roof System Tulip Hook
VäxelriktareSMA: STP (12-25)-50
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Säkerhetsbrytare AC
Anmärkningar
1/7
2.1 Skada vid brytare
Inte godkändHål taget i bakstycke på säkerhetsbrytaren, detta gör så att säkerhetsbrytaren inte håller sin IP-klassning.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering Säkerhetsbrytare
Tak 1, Chiko: Tile Roof System Tulip Hook
Anmärkningar
3/24

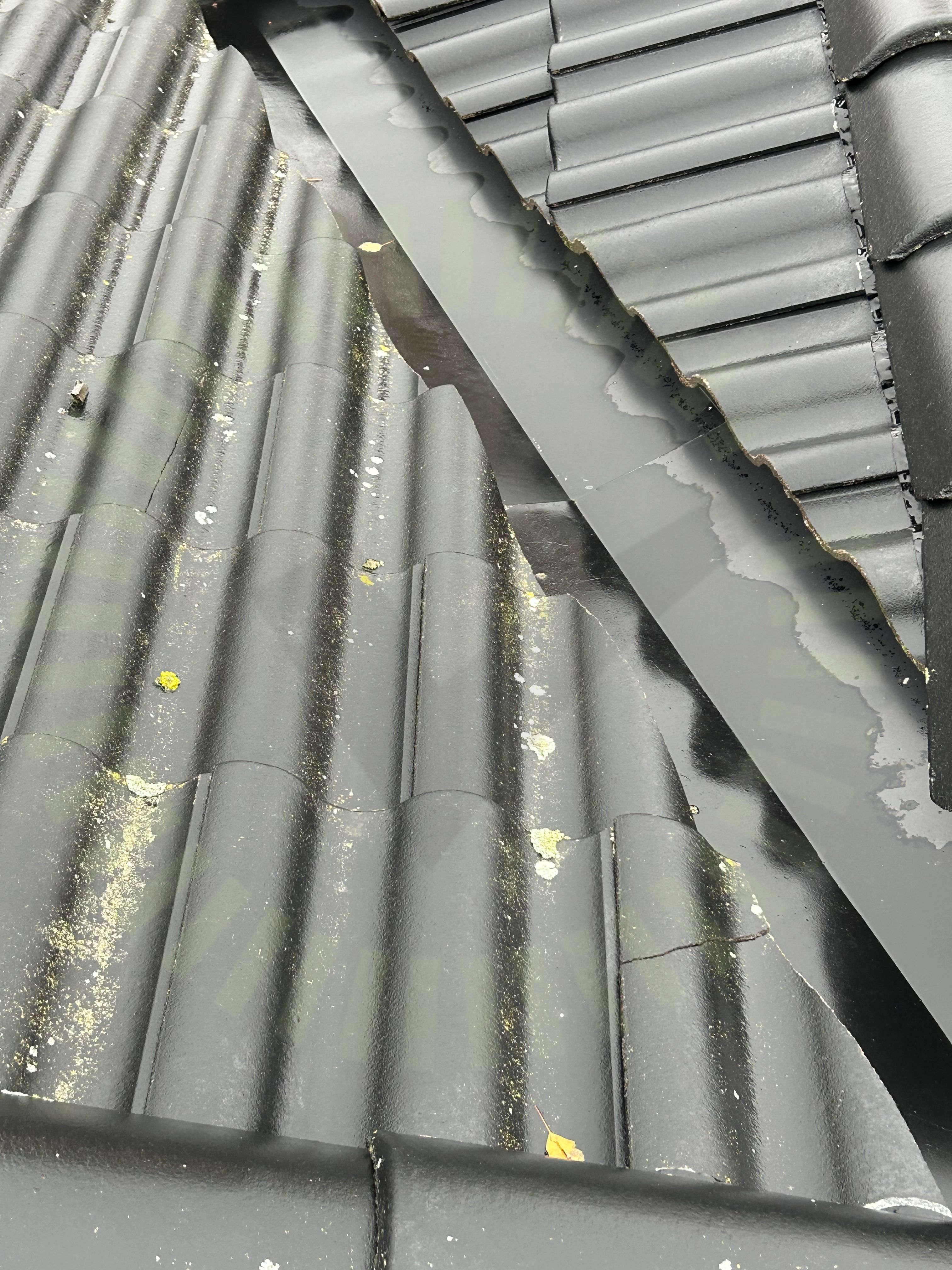

3.1 Skador
Inte godkändTrasiga takpannor noterade runt installationen.

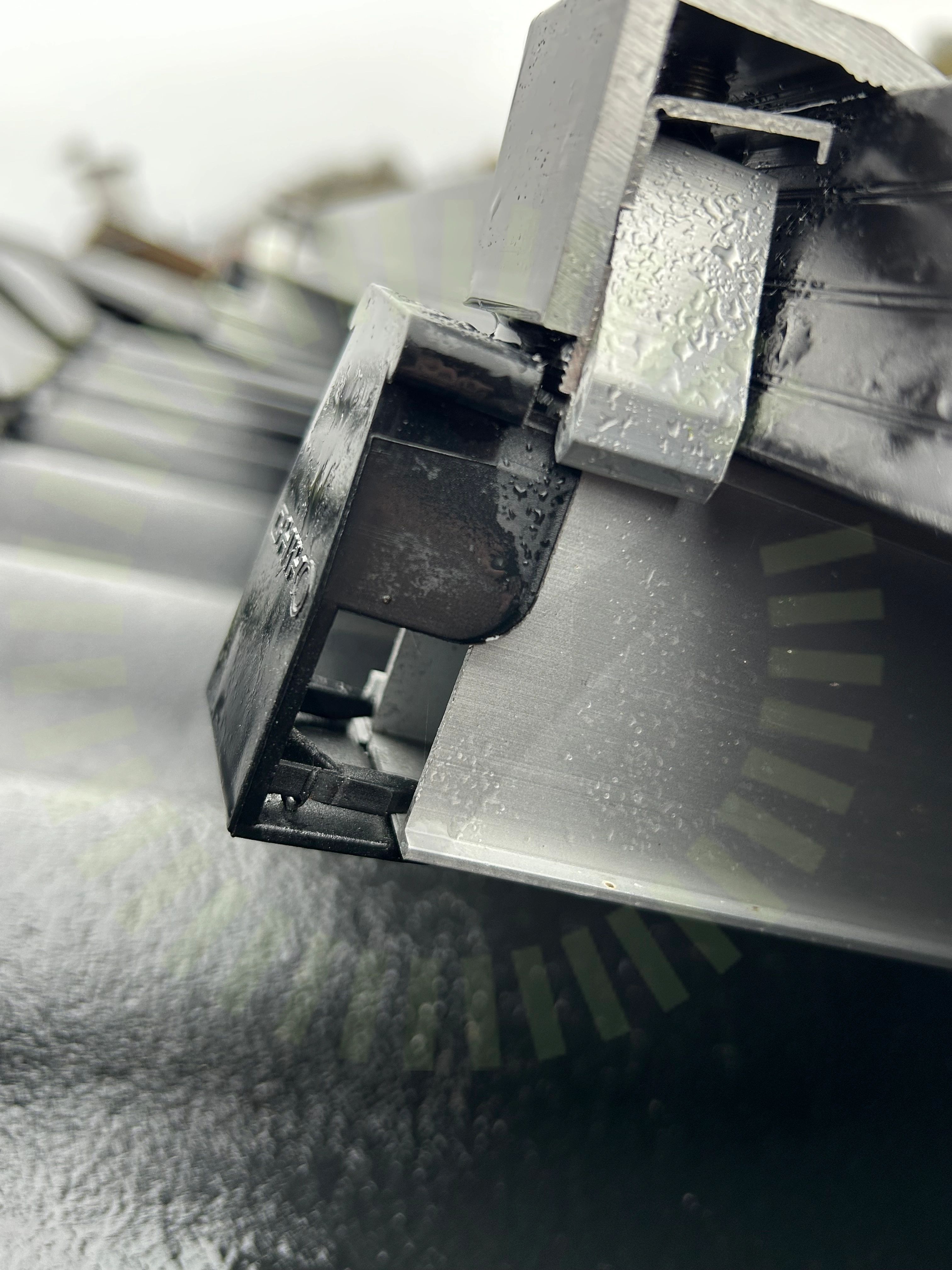

3.2 Skenans utstick för klämma
Inte godkändFör lite skena sticker ut från panelens ram. Följer inte tillverkarens anvisningar.

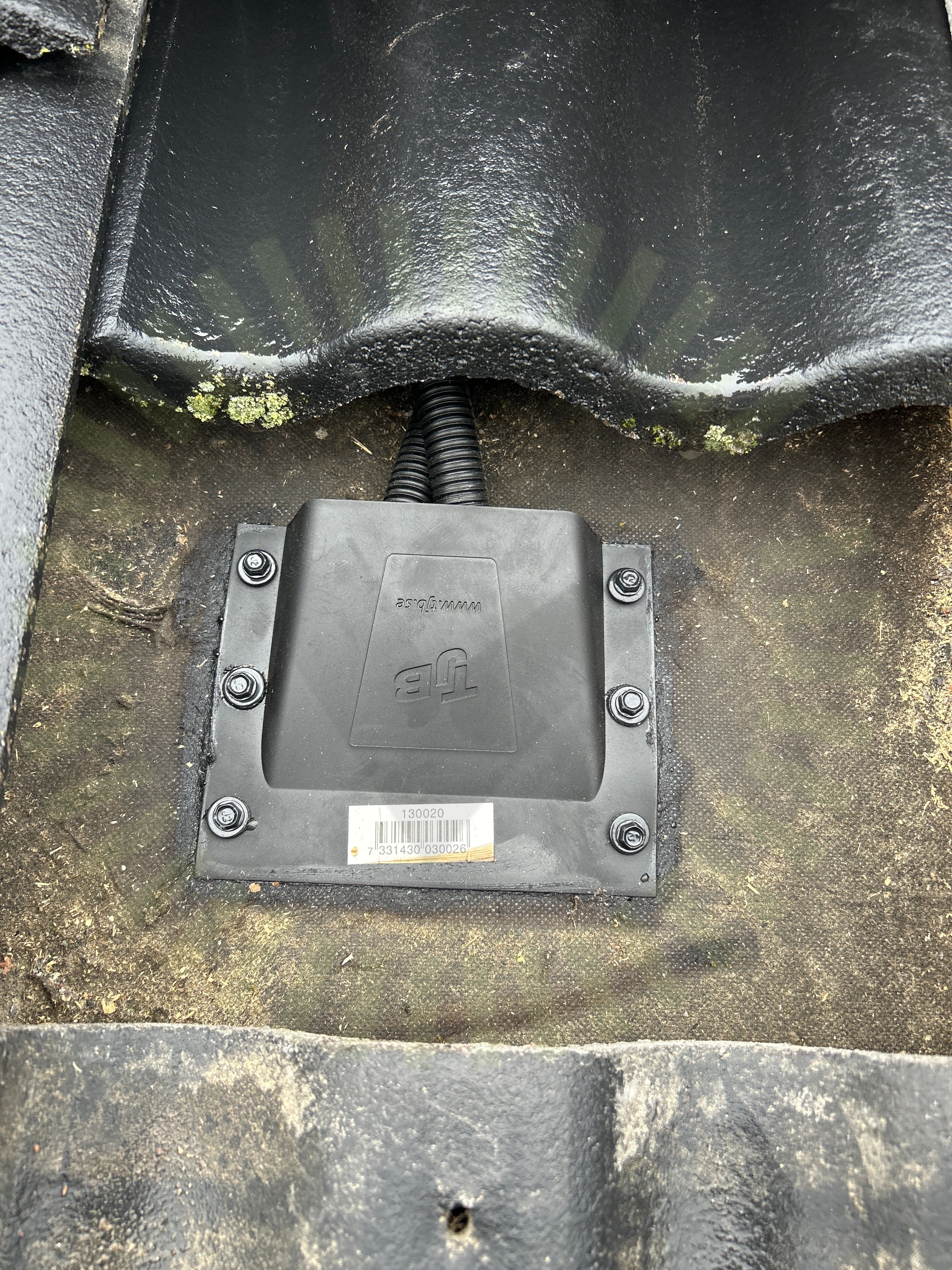

3.3 Takgenomföring
Inte godkändAnvänd produkt för genomföring i ytpapp är inte monterad enligt tillverkarens anvisningar.
Godkända kontrollpunkter
21/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPotentialutjämningsledareSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, PPAM: Onyxium Nano
Anmärkningar
5/14

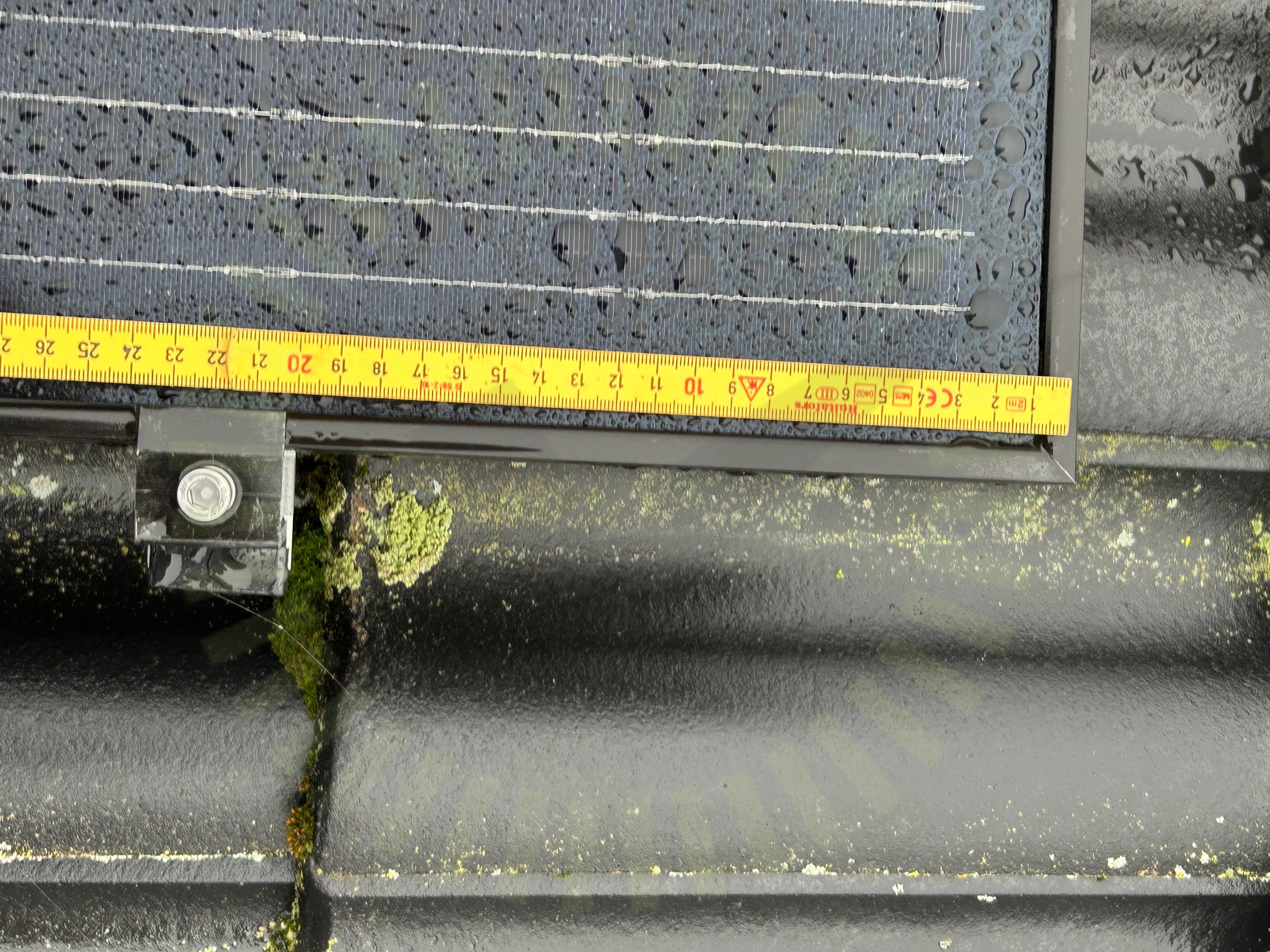

4.1 Fästenas placering
Inte godkändUnderlag för klämmzoner saknas.

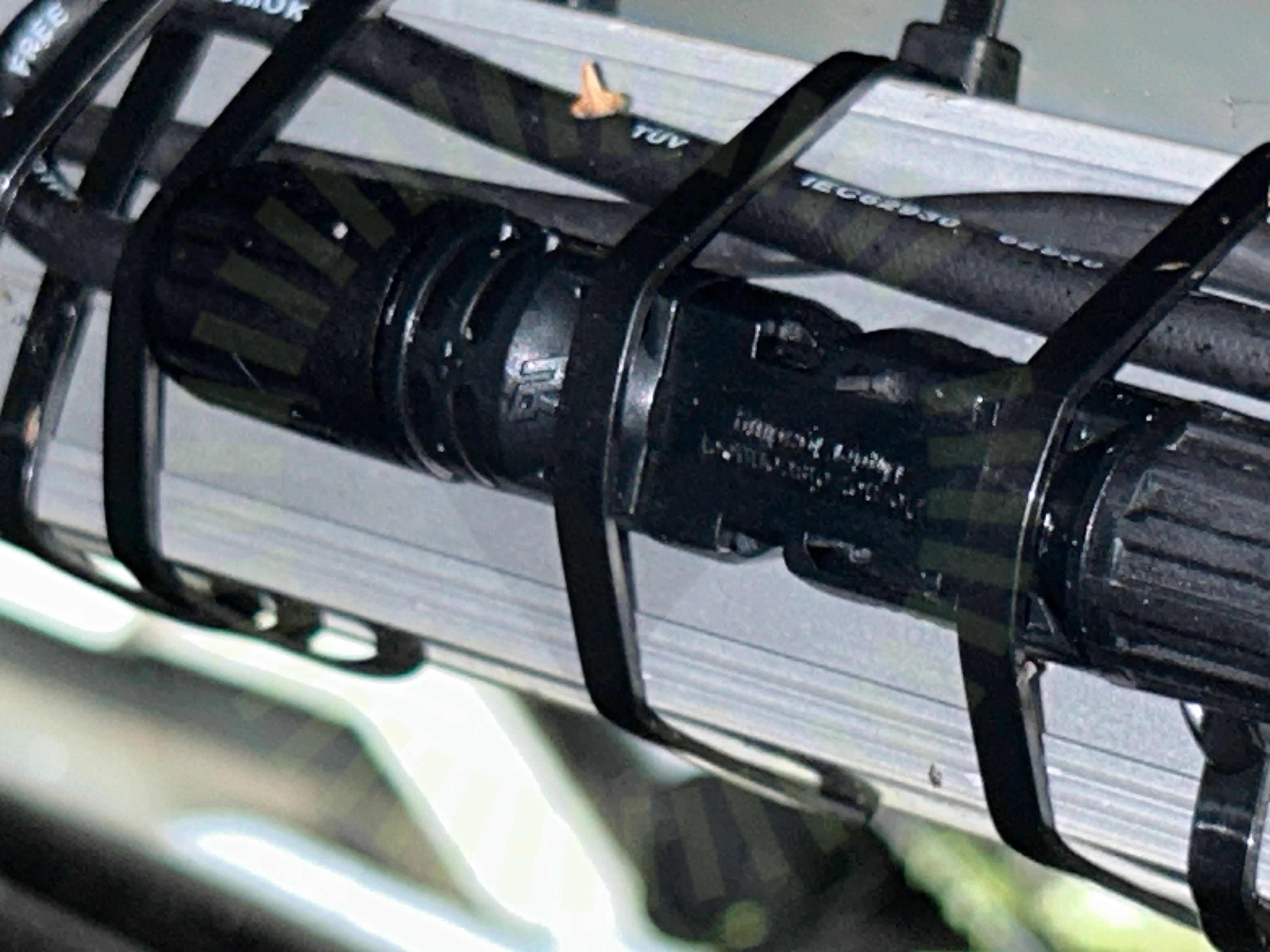

4.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

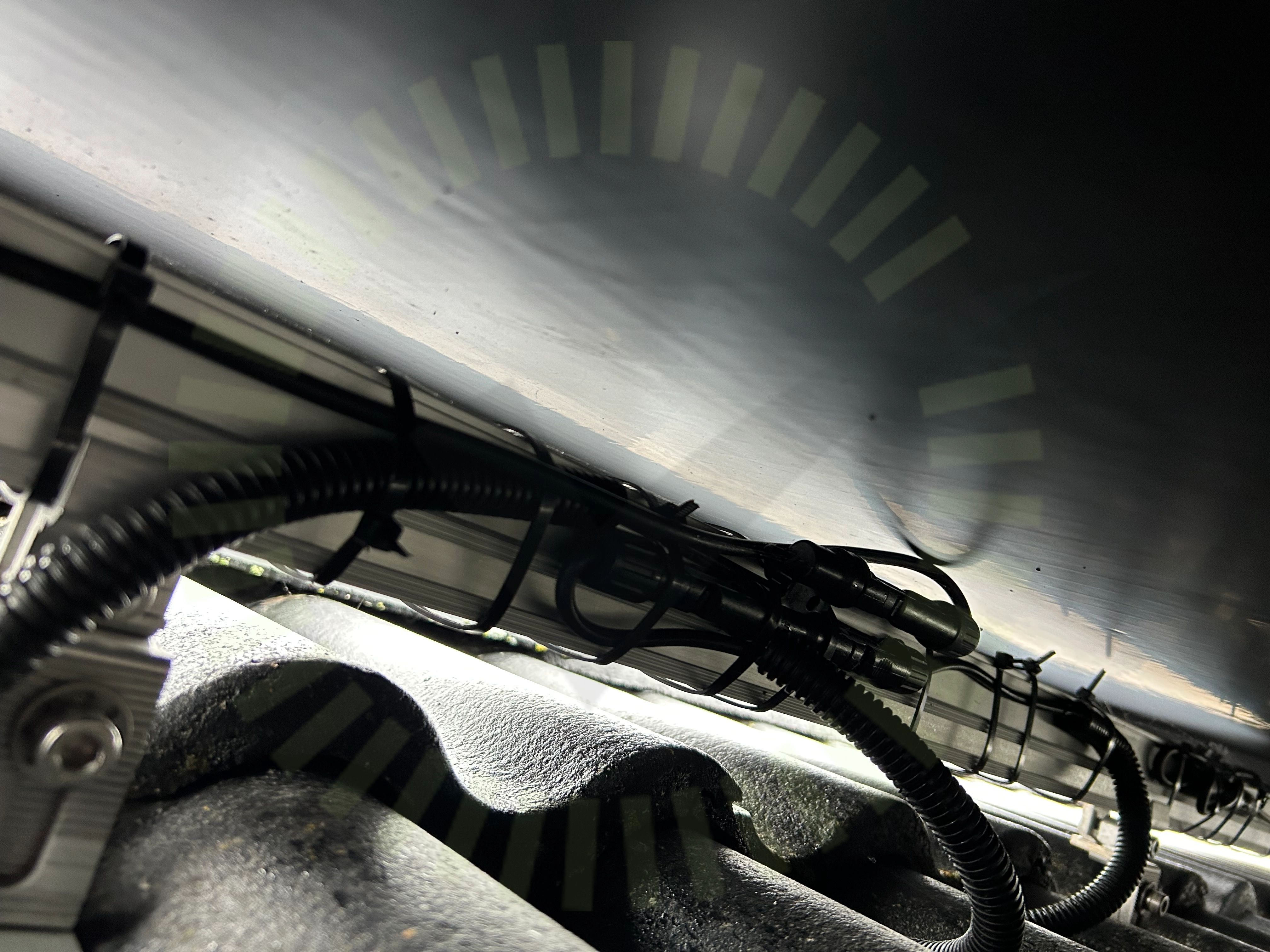

4.3 Panelkablaget generell böjradie
Inte godkändKabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.
SS 436 40 00 (522.8.3)
4.4 Avsaknat underlag
Inte godkändKund saknar underlag för panel. Manual finns inte tillgängligt.

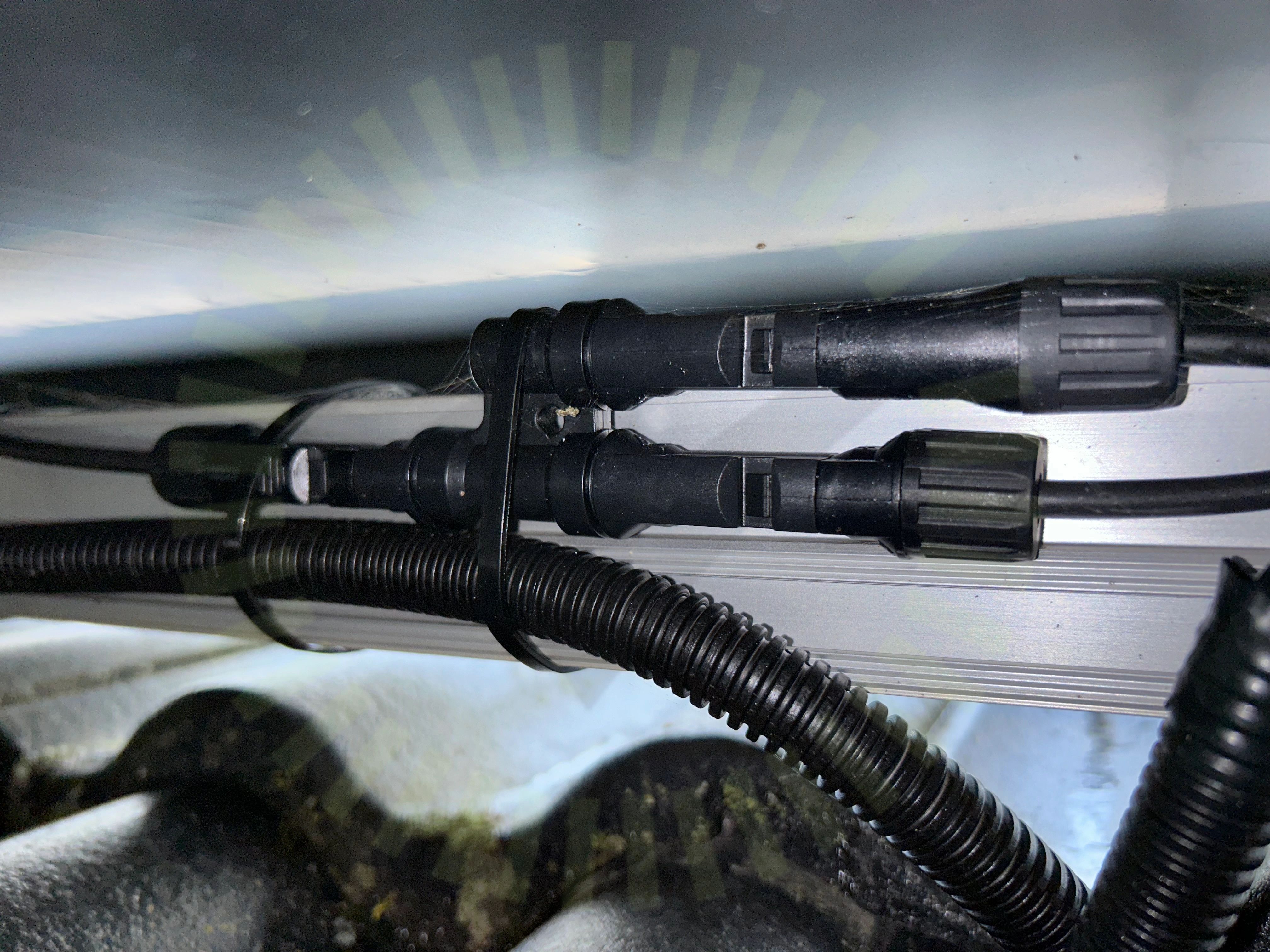

4.5 Förbindelse av kontakter
Inte godkändDC kontakter i förbindelse är från olika tillverkare.
SS 436 40 00, 712.526
Godkända kontrollpunkter
9/14DräneringshålFöremål mot bakstyckePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

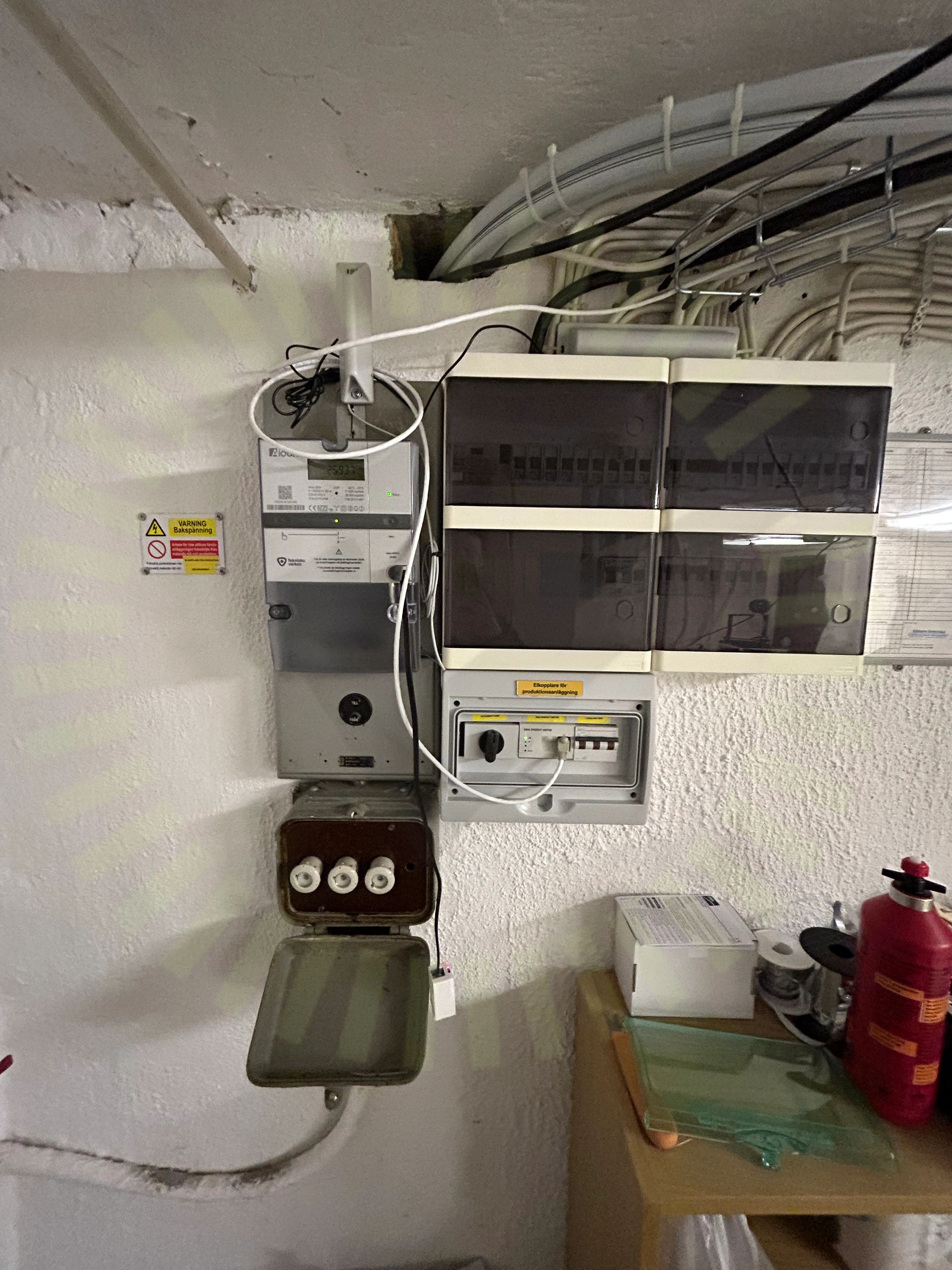

Undercentral
Godkända kontrollpunkter
4/4InfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
4/5Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/367.1 DC Max Ström
Inte godkändStrömmen i sträng B1 kan komma att överstiga växelriktarens max.

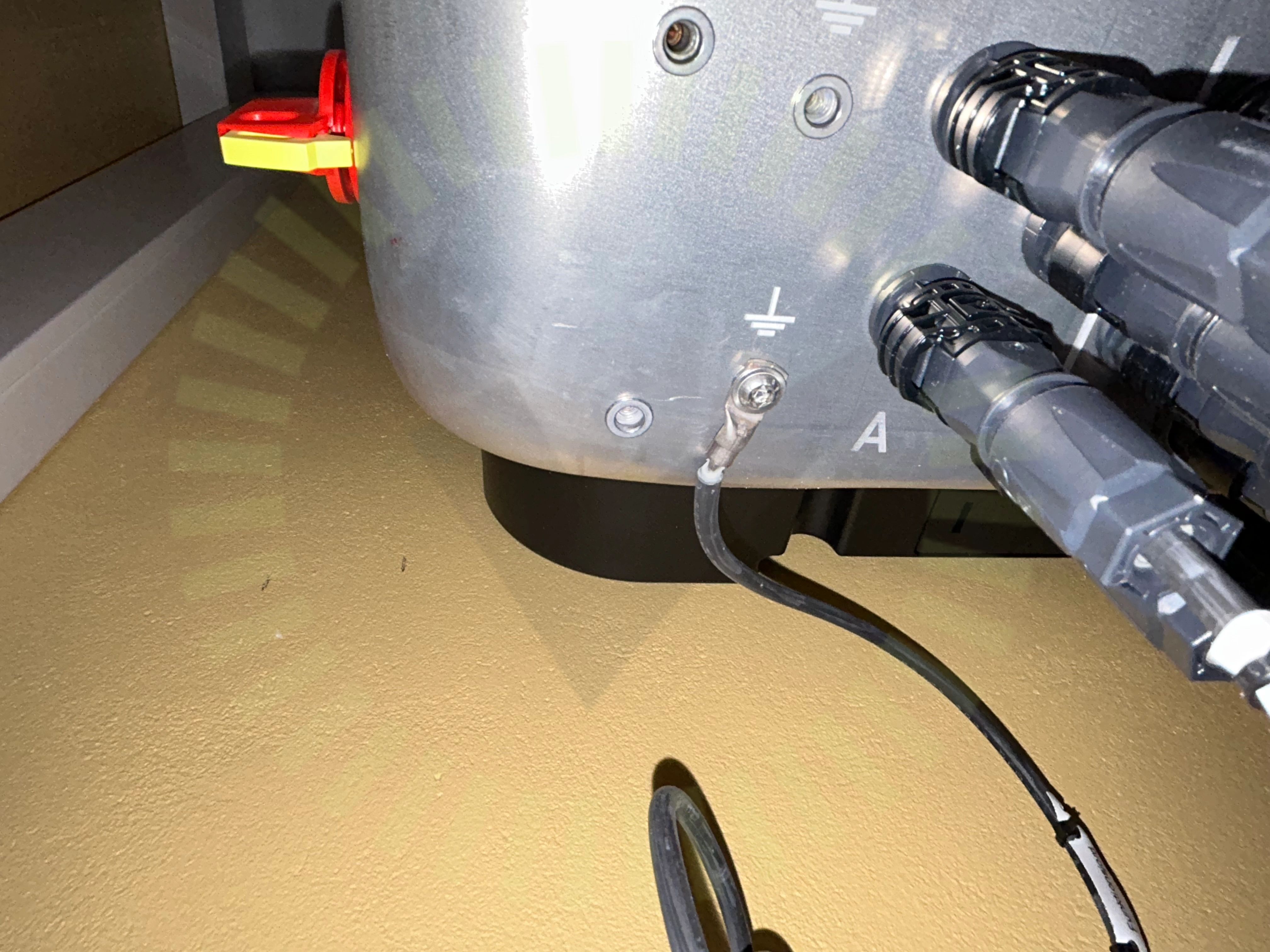

7.2 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
Operating manual, STPxx-50-BE-en-10, Sida 35
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
