Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Svea Solar

Datum

26 augusti 2024

Ort

Staffanstorp, Skåne län
Kabeluppfästning
Dragavlastade
Skruv gängar ej.
93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

3/27
Kabeluppfästning

2.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket och är bristfälligt uppfäst.

SS 436 40 00 (712.522.101)

2.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är inte från ESDEC utan från tredje part.

Tillverkarens montageanvisningar

2.3 Takkrokarnas CC

Inte godkänd

Godkänd Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/27
TakgenomföringTermisk brytpunkt skenor

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5
Dragavlastade

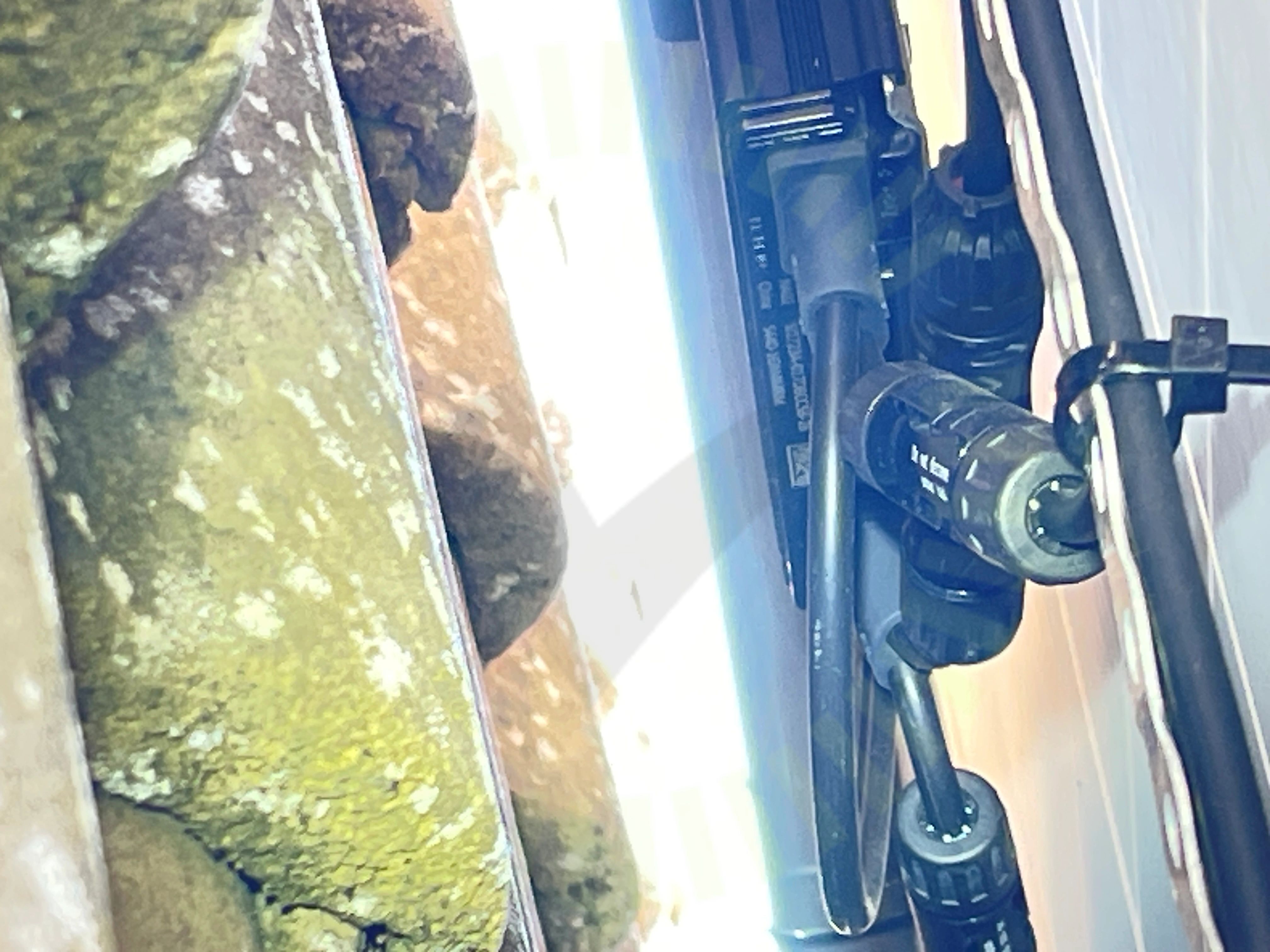

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Trina: TSM-DE09.08

Godkända kontrollpunkter

14/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/8
Skruv gängar ej.

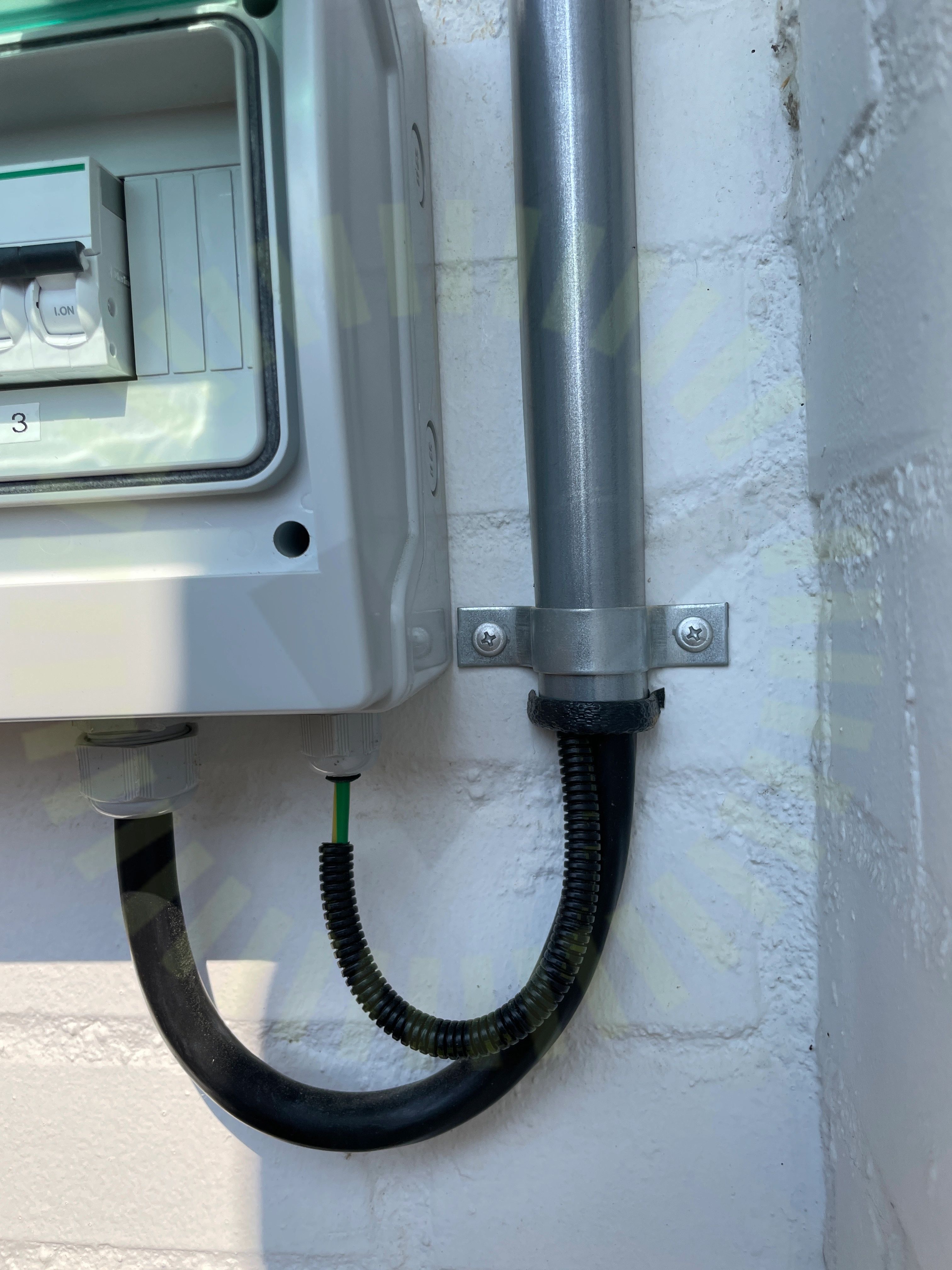

5.1 Skruv gängar ej.

Inte godkänd

Skruv gängar inte.

Godkända kontrollpunkter

7/8
FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/32
Avstånd närliggande objekt

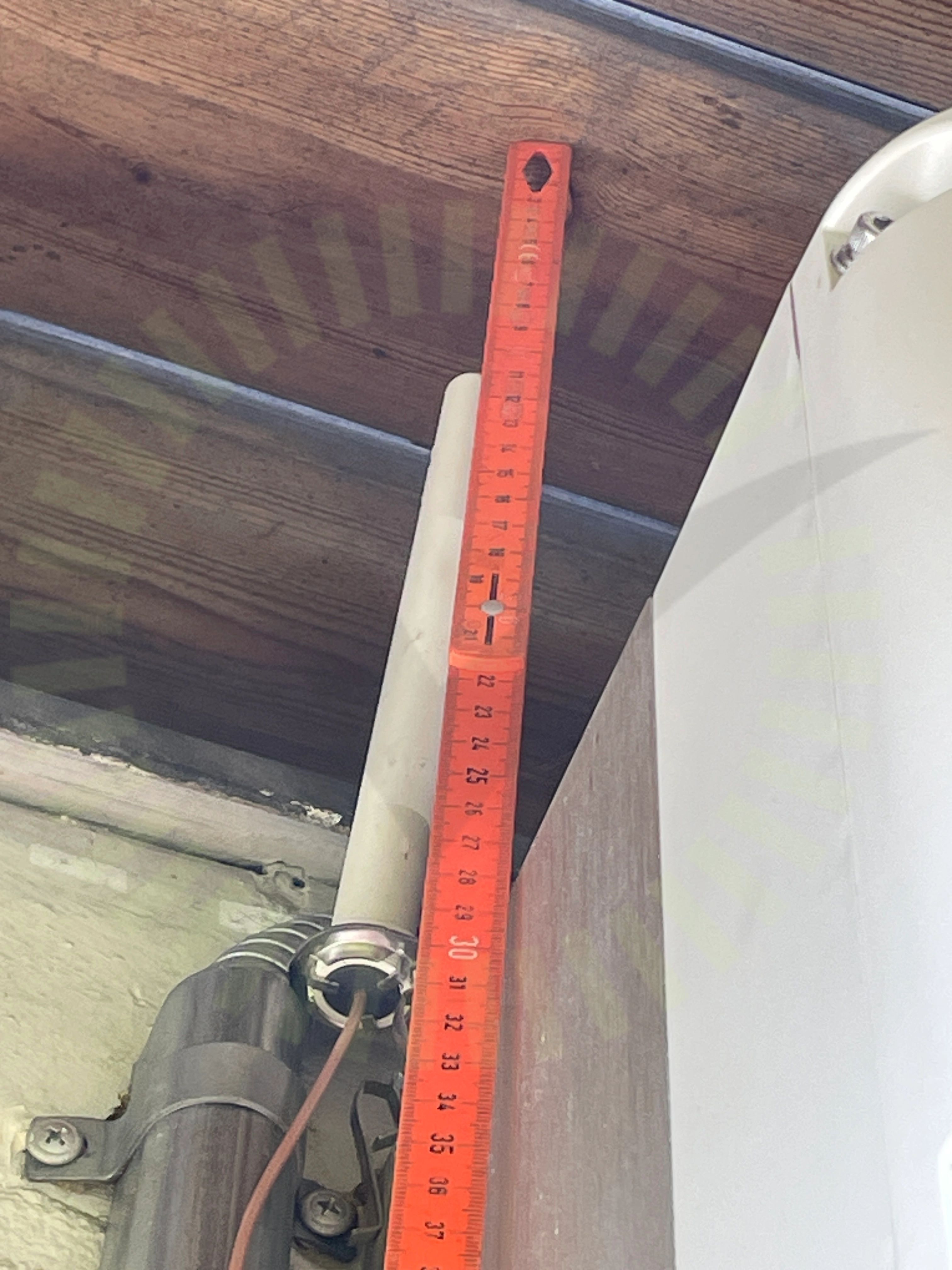

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SolarEdge: Clearance guidelines for multiple inverter mounting Version 1.7 , Sida 6

Godkända kontrollpunkter

31/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVinkelVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens kontakter
