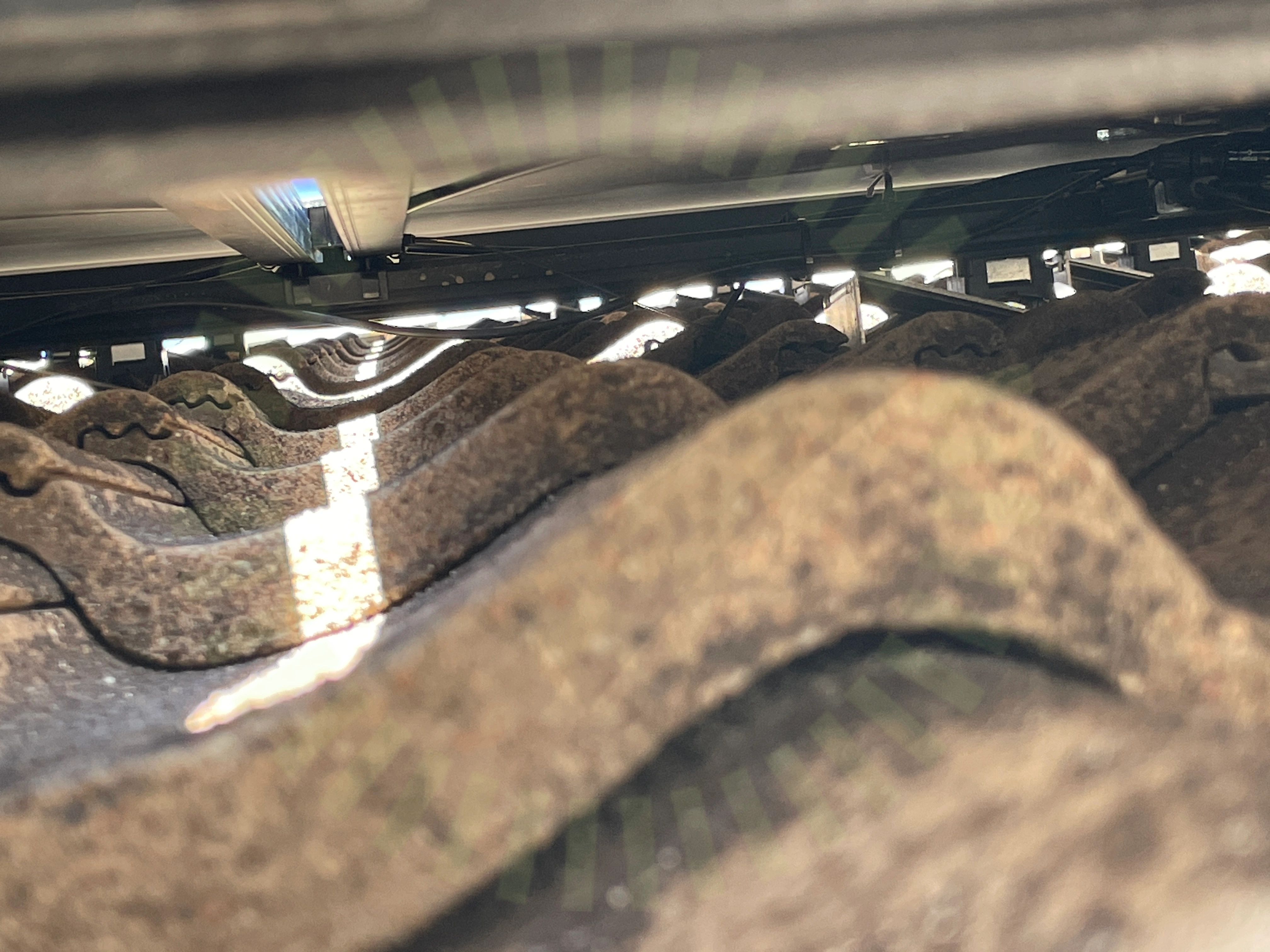

2.1 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid. Hängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
8.6
Installation genom
Svea Solar
Datum
3 april 2023
Ort
Furulund, Skåne län
87% godkända13% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
6/24

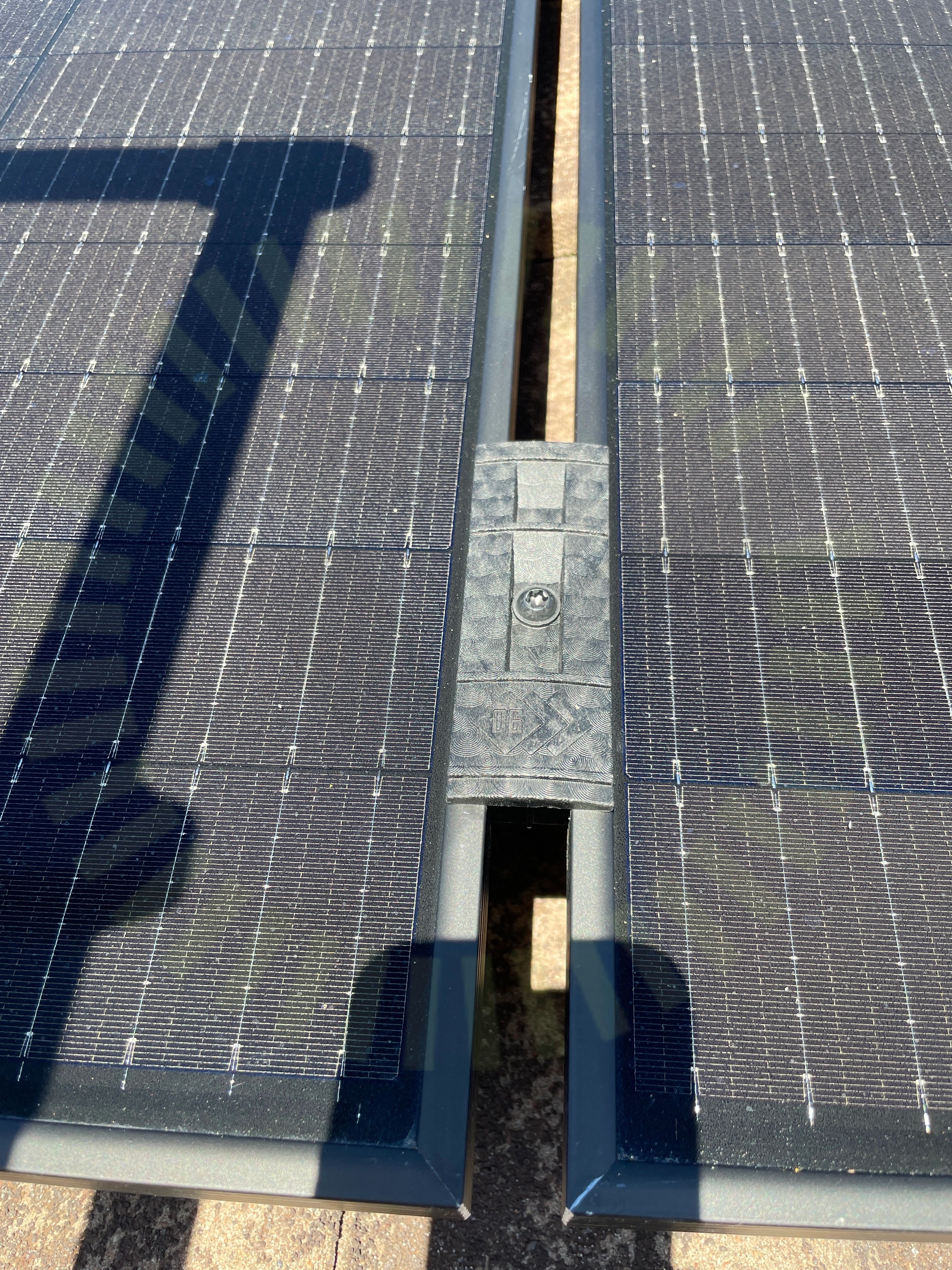

2.2 Klämmans orientering
Inte godkändKlämmor monterade felvända
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

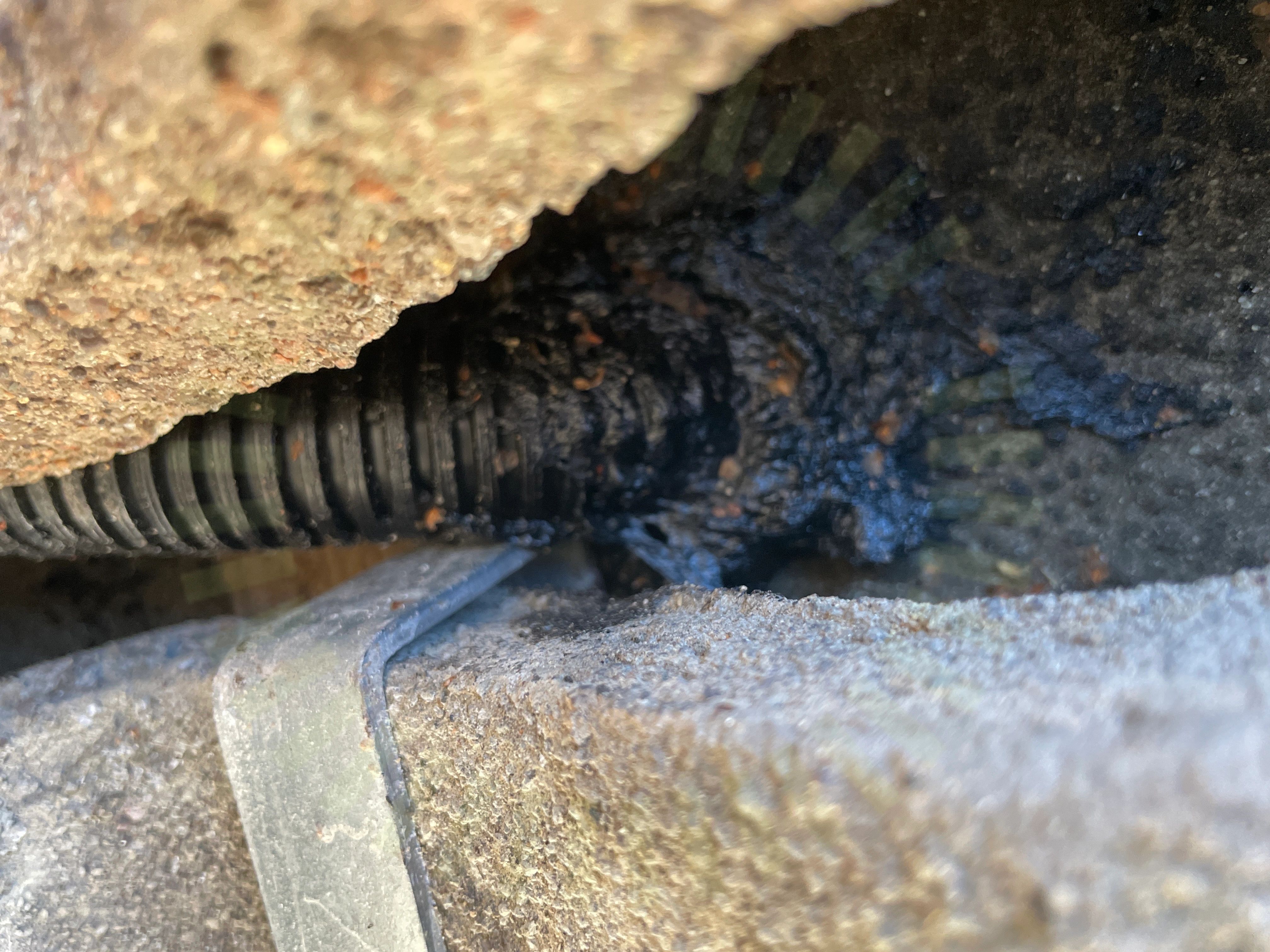

2.3 Takgenomföring
Inte godkändTakgenomföring är inte utförd korrekt

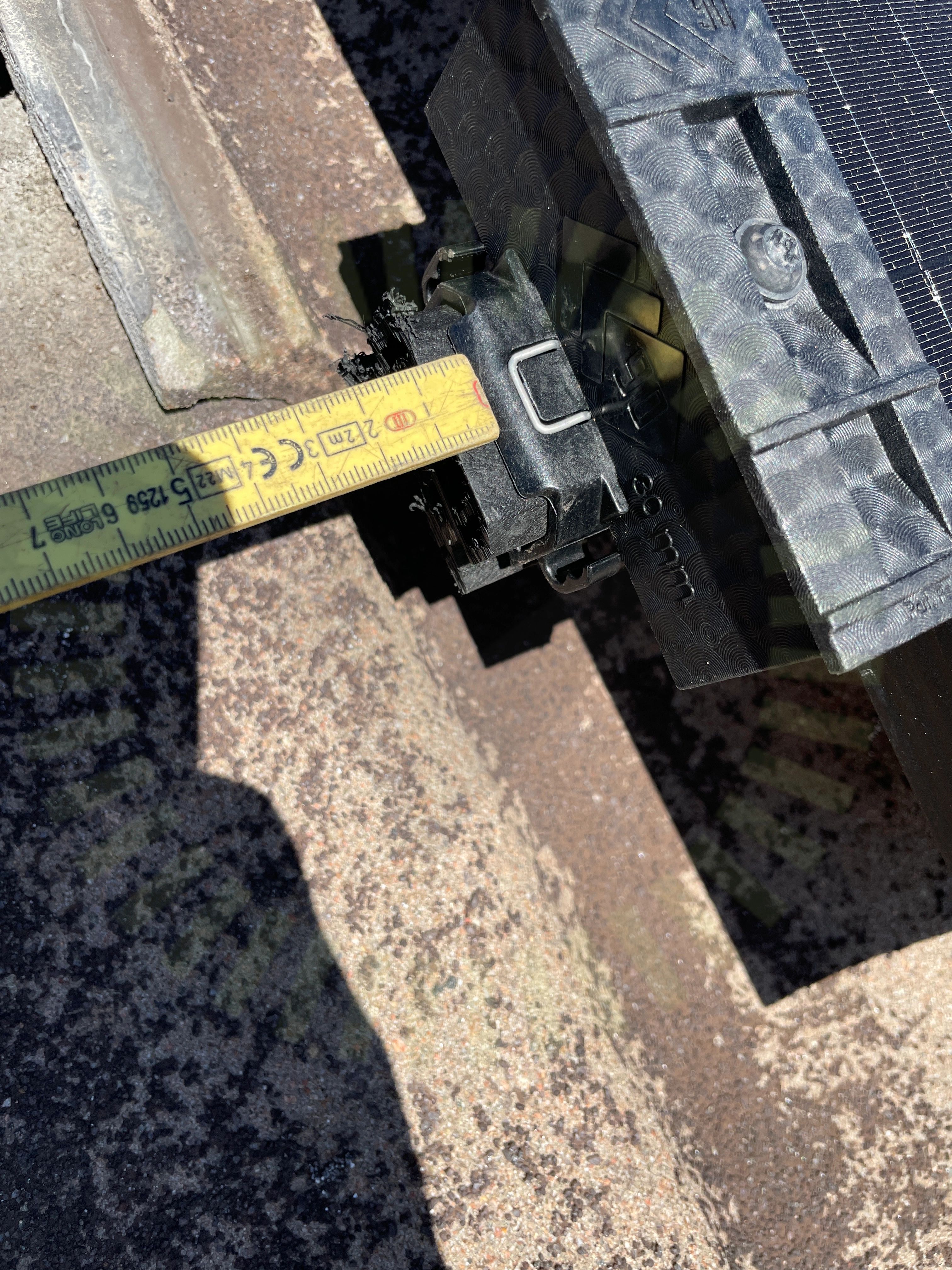

2.4 Skenans utstick för klämma
Inte godkändSkena för kort, utsticket uppfyller inte tillverkarens krav på minimum 20mm
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

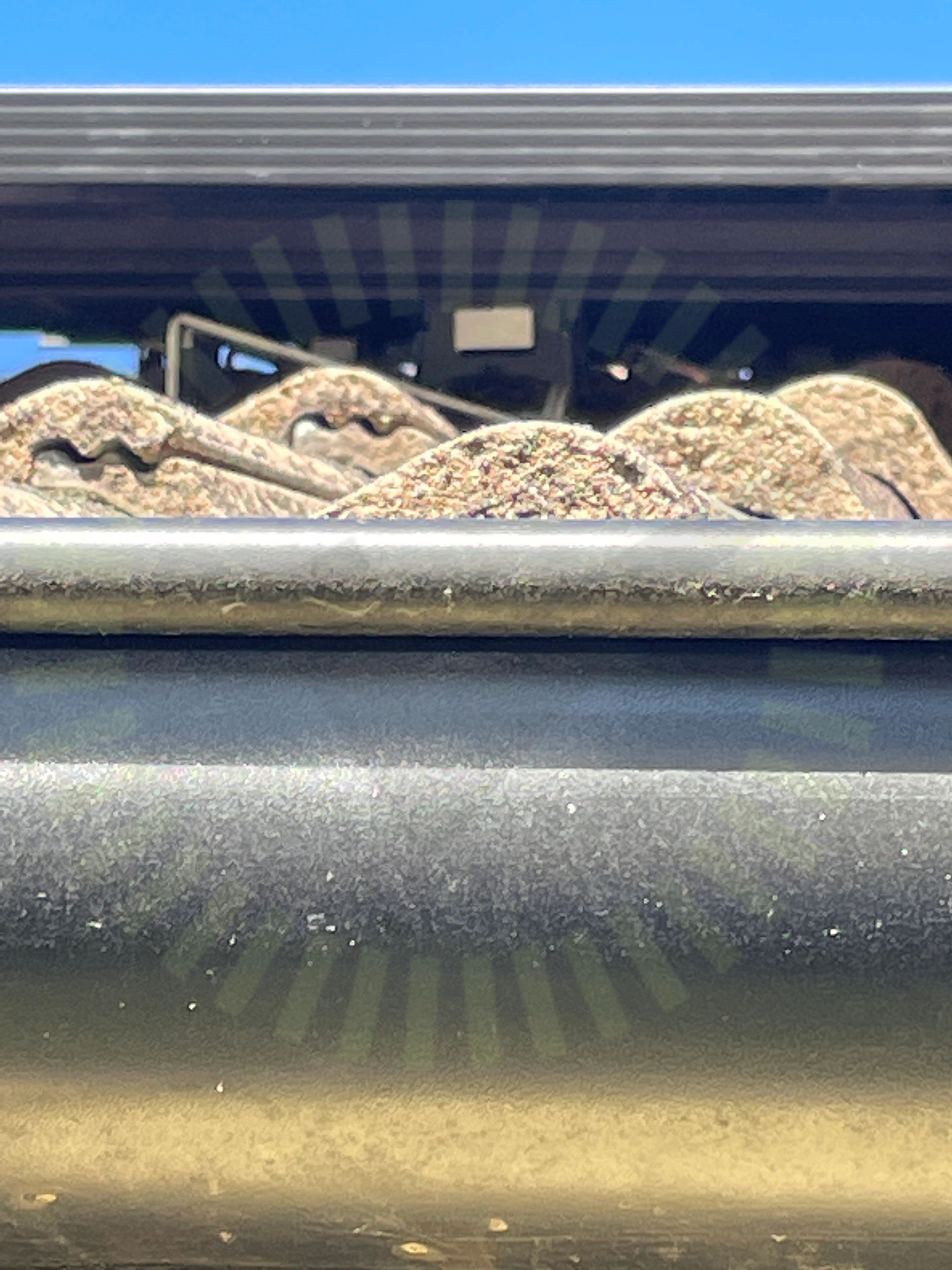

2.5 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Saknas skruv på näst yttersta fästet.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
2.6 Termisk brytpunkt skenor
Inte godkändTermiskt brytpunkt saknas och skall upprättas. Anläggningen har 13 paneler i bredd.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2
Godkända kontrollpunkter
18/24DC kabel förläggningFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdShimsSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
3/18

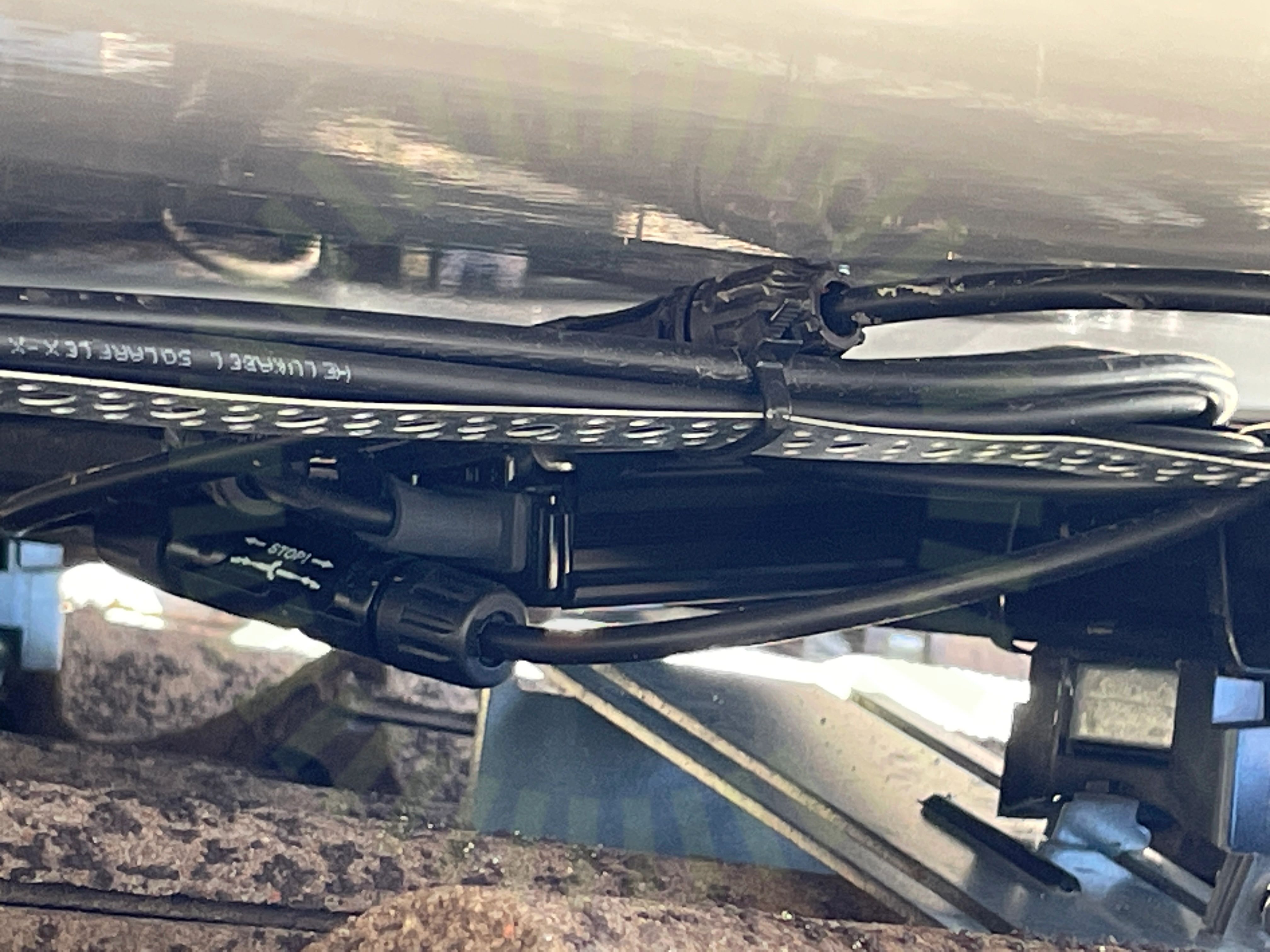

3.1 Föremål mot bakstycke
Inte godkändKontakt ligger och trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 170 mm
PV module installation and maintenance manual A1 2023 sida 26.

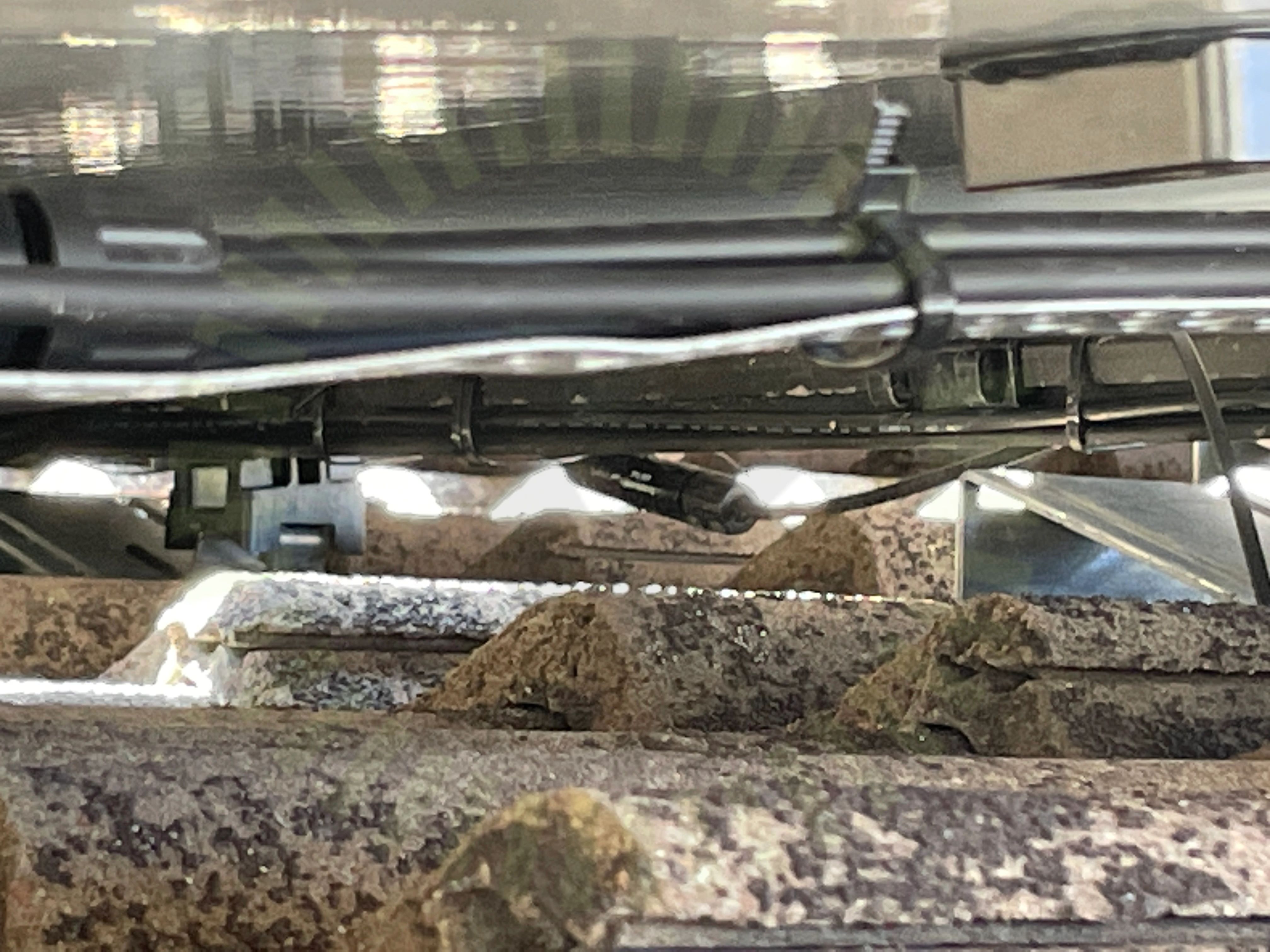

3.3 Stress på kontakter
Inte godkändKontakt hänger fritt vilket skapar stress på kontakten
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
Tak 1, SolarEdge: S-Serie
Anmärkningar
1/5

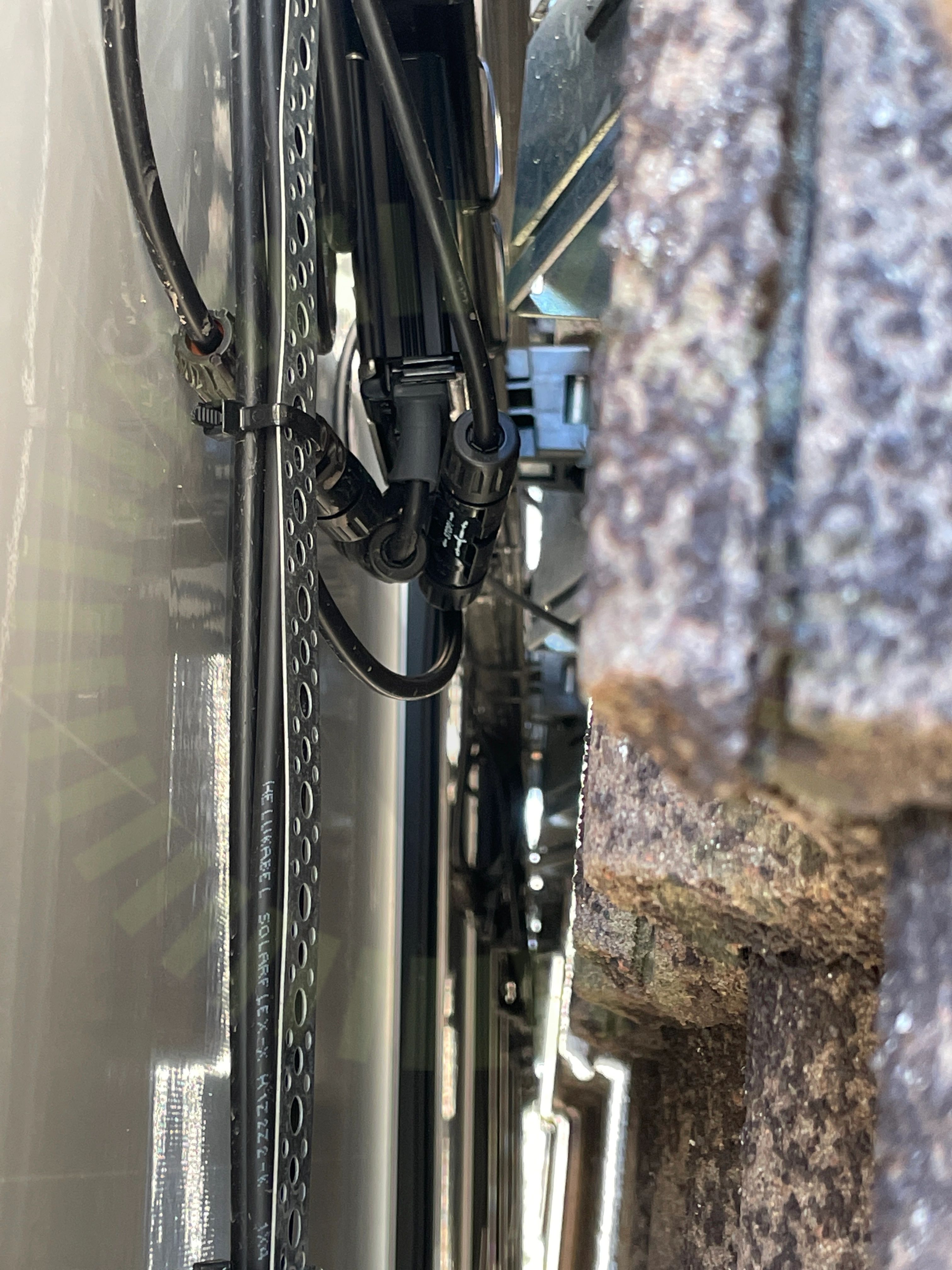

4.1 Dragavlastade
Inte godkändKablage ut från optimerare hårt draget
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5Fastsäkring av produktKompatibilitetKontakterPlacering
Varselmärkning
Anmärkningar
1/4

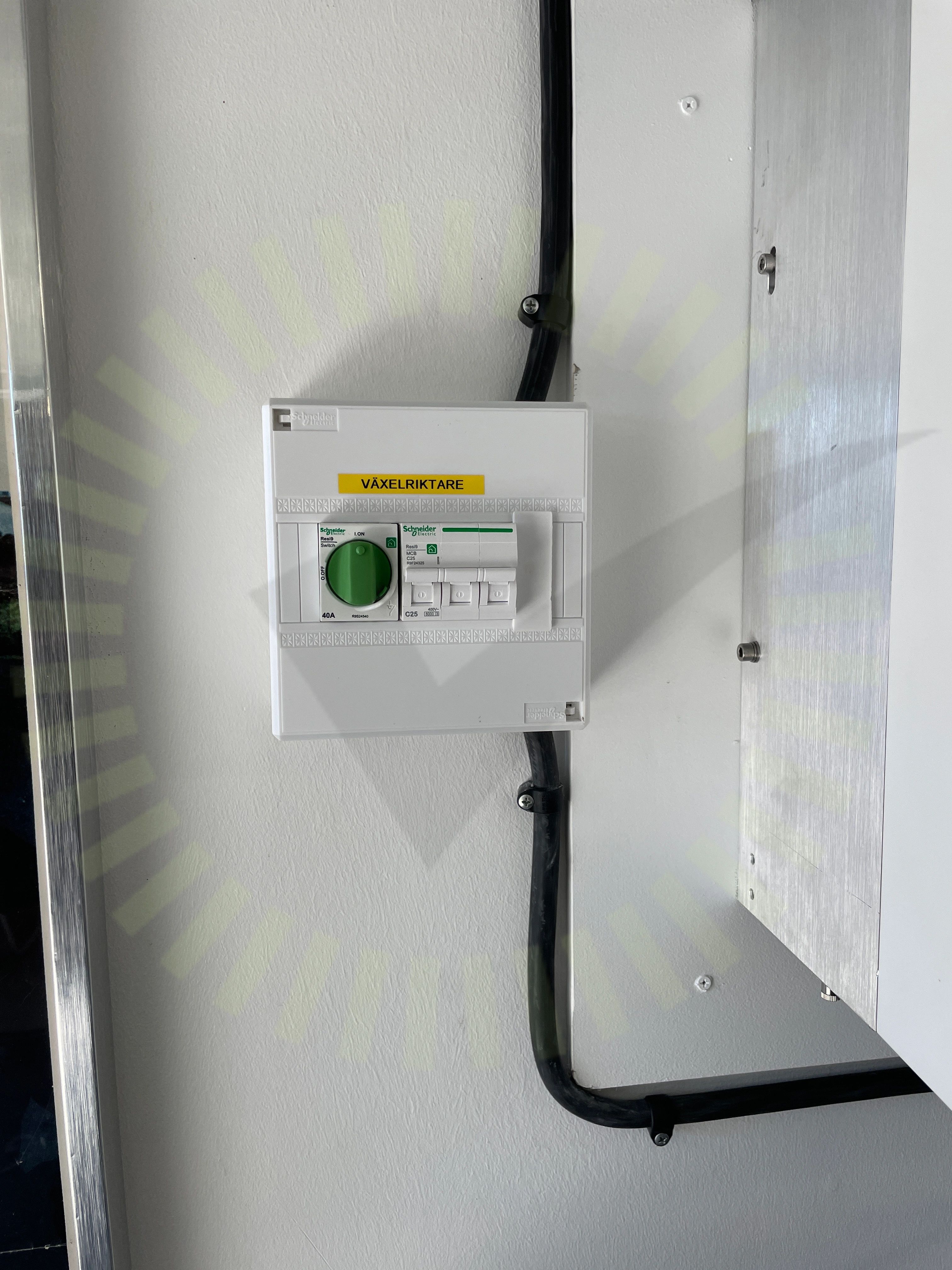

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Märkning saknas vid elcentral som matas från solcellsanläggningen.
SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för likspänning
