Besiktningsrapport
9.7
Installation genom
Järfälla Energi
Datum
23 december 2025
Ort
Järfälla, Stockholms län
Stress på kontakter
Fasskena
98% godkända
2% ej godkända
Om installationen
Paneler
AIKO: MAH60Db
Montagesystem
Nordmount: Flow
Växelriktare
Sigenergy: Hybrid TP2
Batteri
Sigenergy: SigenStor BAT
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av Järfälla Energi som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1: AIKO: MAH60Db
Anmärkningar
1/16

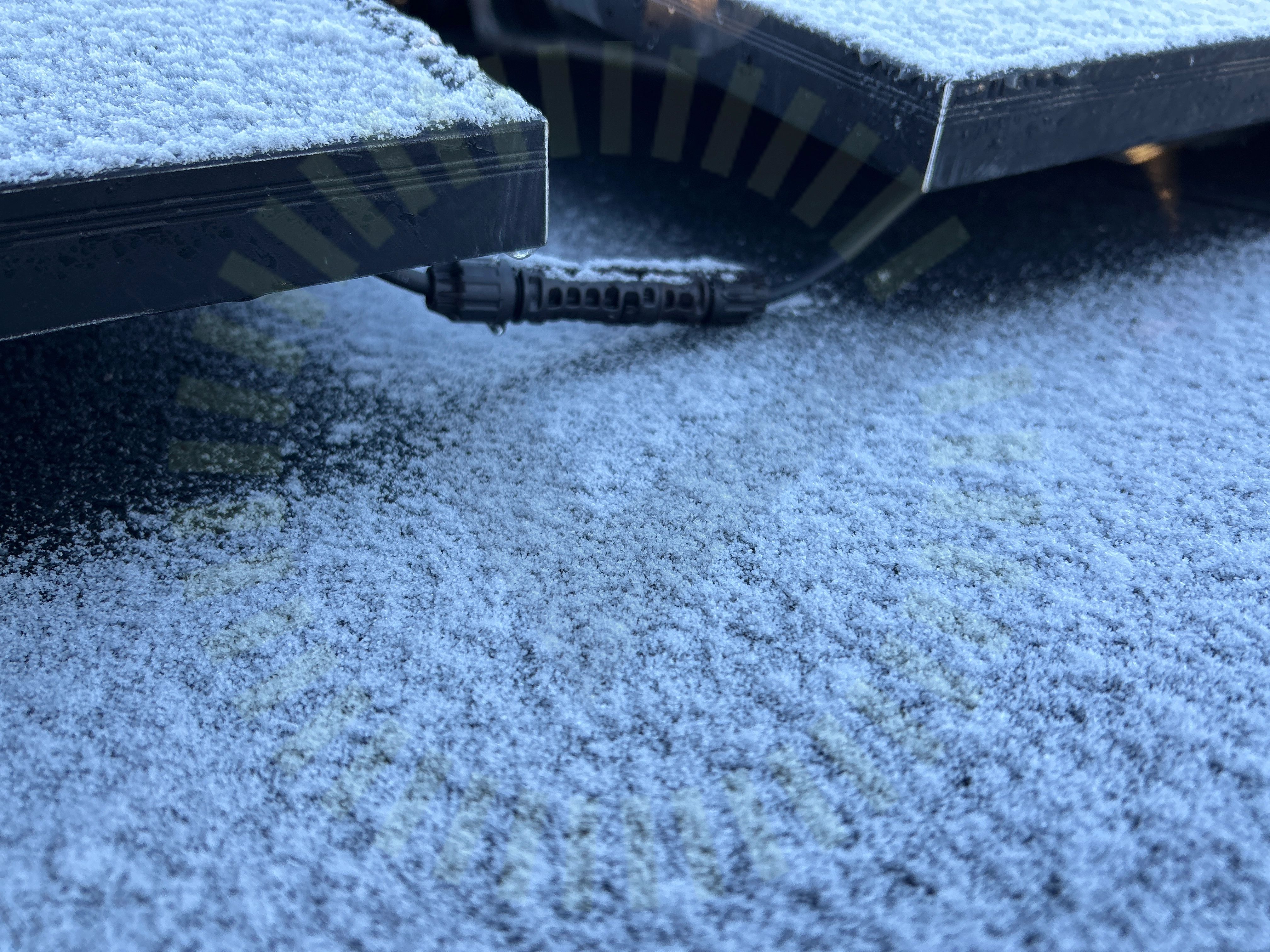

5.1 Stress på kontakter
Inte godkänd
Kontakter bristfälligt uppfästa.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
15/16
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Strängförläggning
Tak 1: Nordmount: Flow
Godkända kontrollpunkter
16/16
DC kabel förläggning
Fastsäkring ballastplåtar
Främmande material
Förankring platt tak
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabelränna
Kabeluppfästning
Mittklämmor
Skador
Skydd under skena
Snö- och Vindlastberäkning
Säkerhetsavstånd
Viktfördelning
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

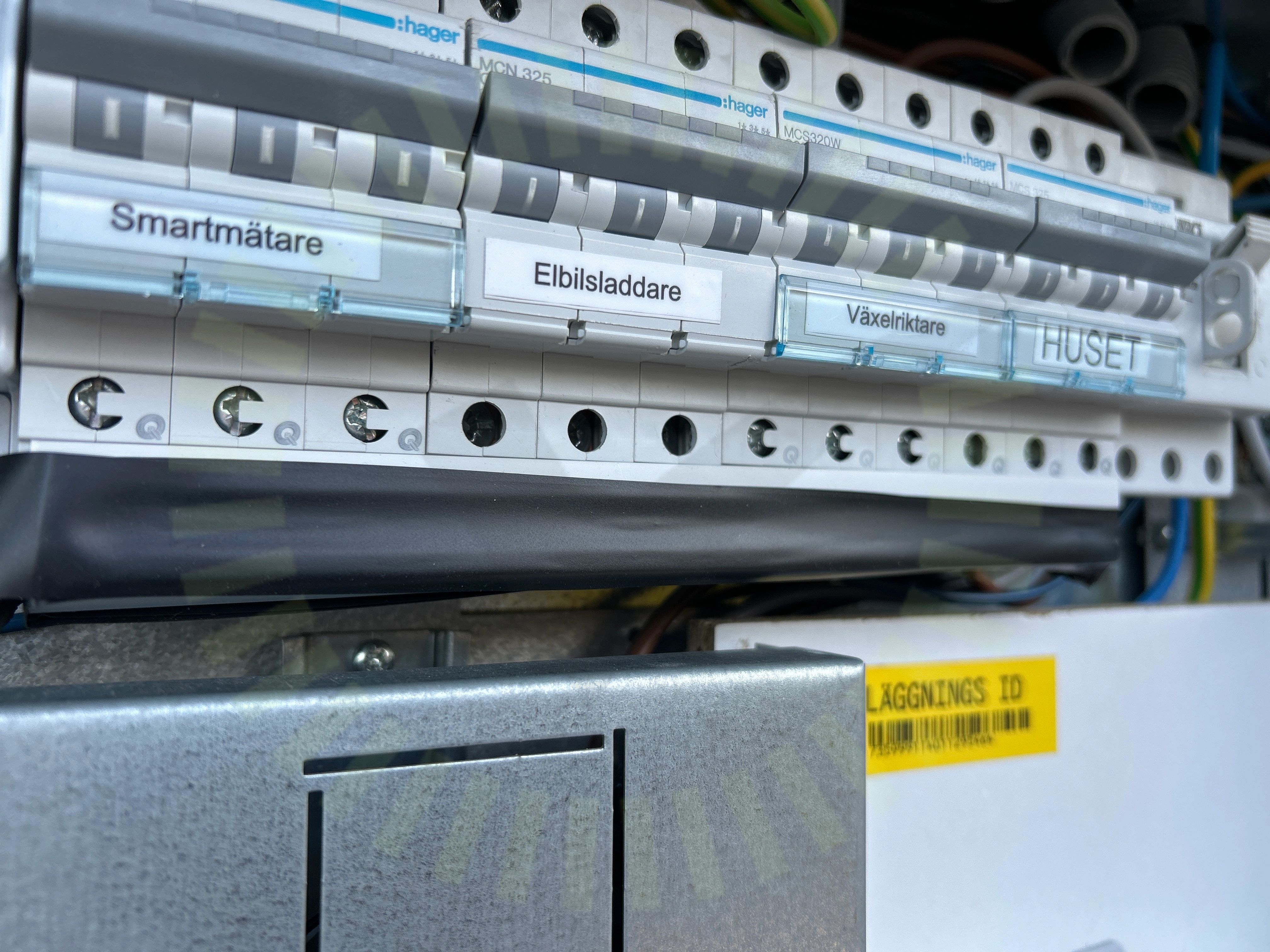

8.1 Fasskena
Inte godkänd
Fasskena installerat i utrymme där det finns risk för kondens.
Godkända kontrollpunkter
33/36
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Ström
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/36
DC Max Spänning
DC Min Spänning
