Besiktningsrapport
9.9
Installation genom
Svenskt ByggMontage AB
Datum
7 februari 2024
Ort
Löddeköpinge, Skåne län
Klämmornas placering
Skydd mot beröring
Informering av solceller
97% godkända
3% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4R-B
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GoodWe: GW5-10KN-ET
Batteri
BYD: HVM Battery-Box Premium (8.3-22.1)
Tillbehör
Undercentral
Tillbehör
GoodWe: GM series
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Bakomliggande material
Batteri PE
DC anslutning
Fastsäkring av produkt
Förläggning av moduler
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
4/4
CT Klämmor
Kommunikationskabel
Placering av klämmor
Smartmätare matning
Tak 1, Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
1/17
4.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15
Godkända kontrollpunkter
16/17
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/22
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Undercentral
Anmärkningar
1/6

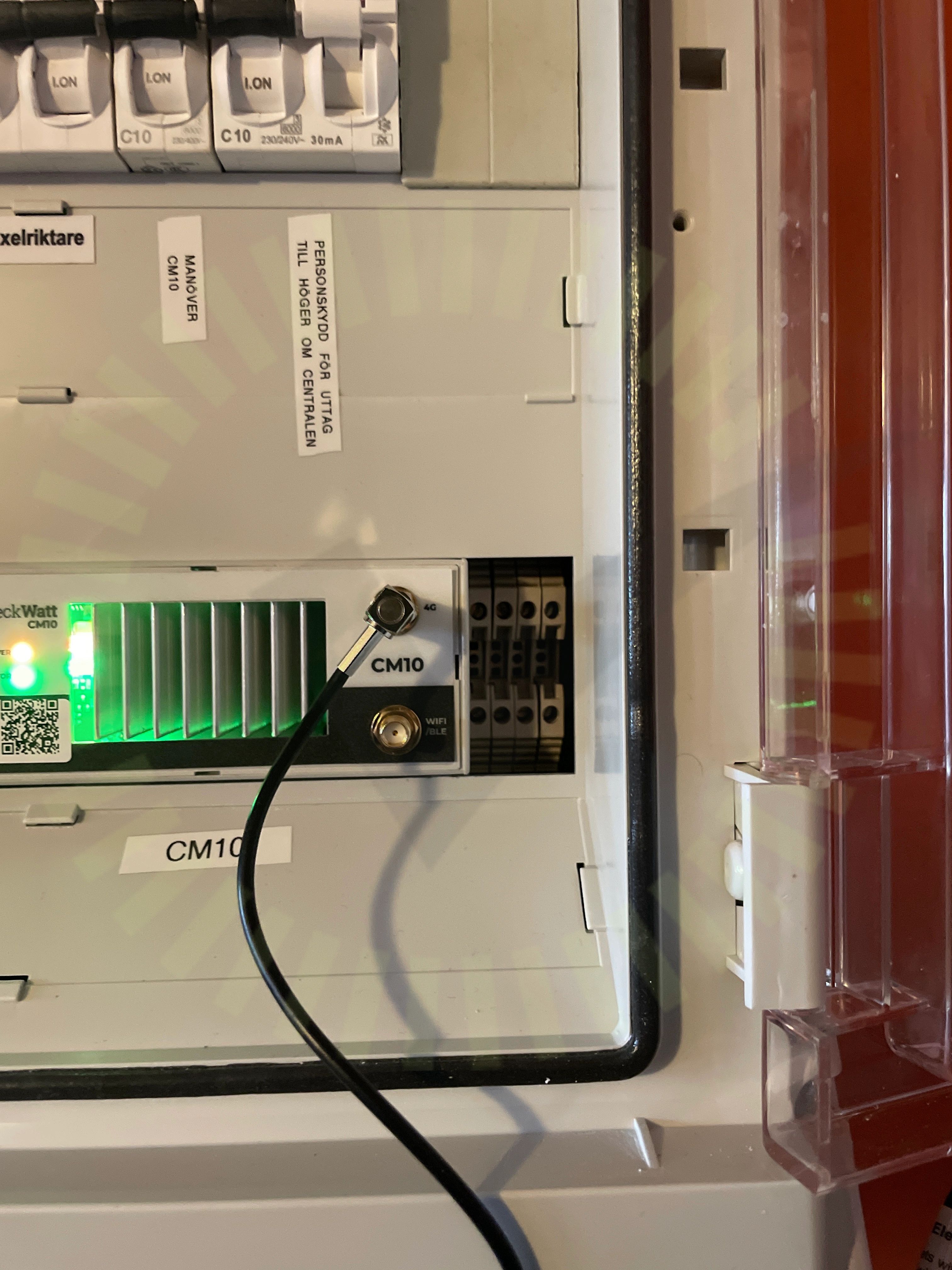

6.1 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Varselmärkning
Anmärkningar
1/4
7.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
38/38
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
