Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Sesol

Datum

3 november 2023

Ort

Trollhättan, Västra Götalands län
AC anslutning växelriktare
AC anslutning växelriktare
DC Kontakter anslutning
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av 1 DC sträng saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

13/13
Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

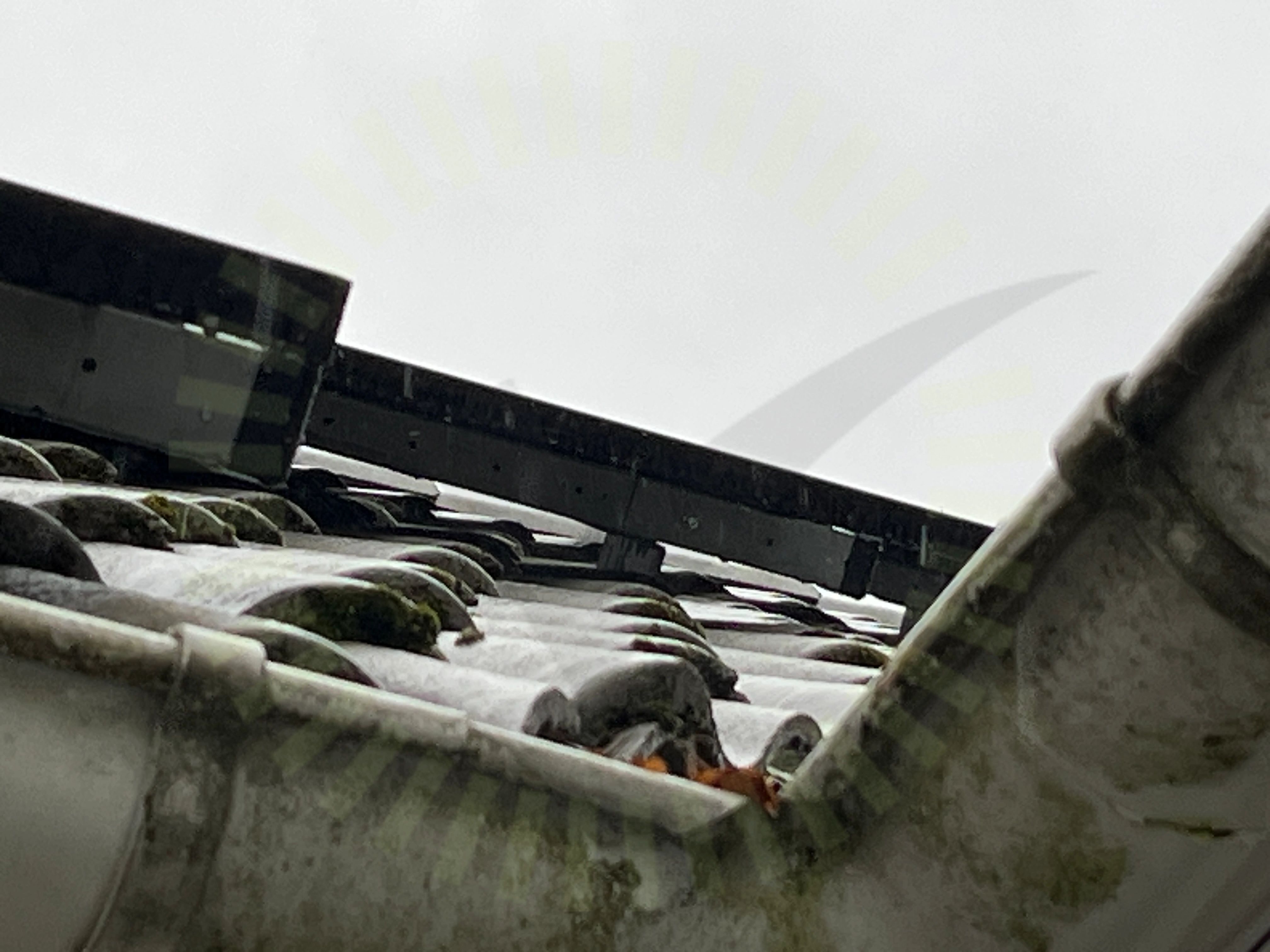

Tak 1, Longi: LR5-54HPB

Anmärkningar

3/17

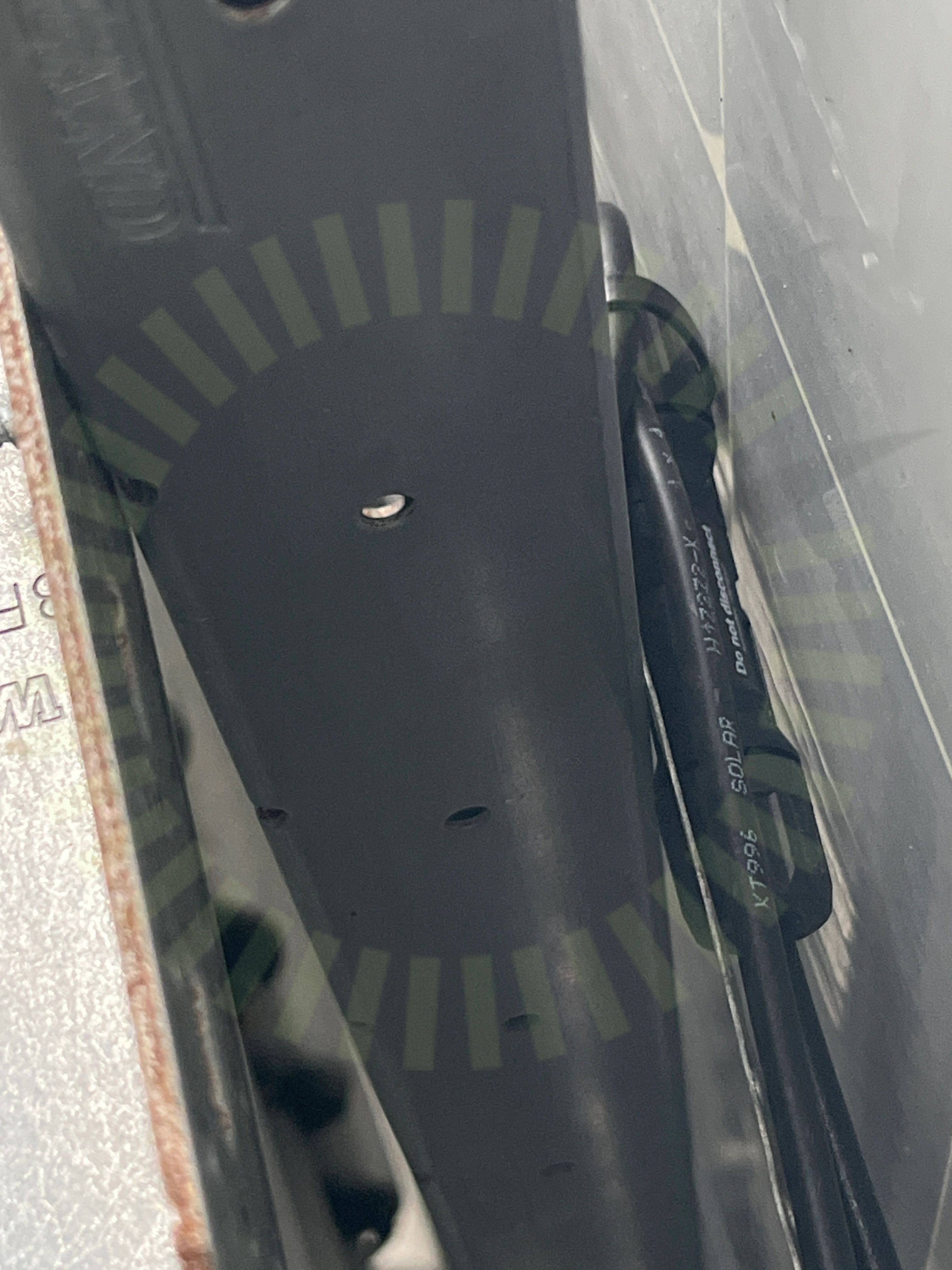

Föremål mot bakstycke

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

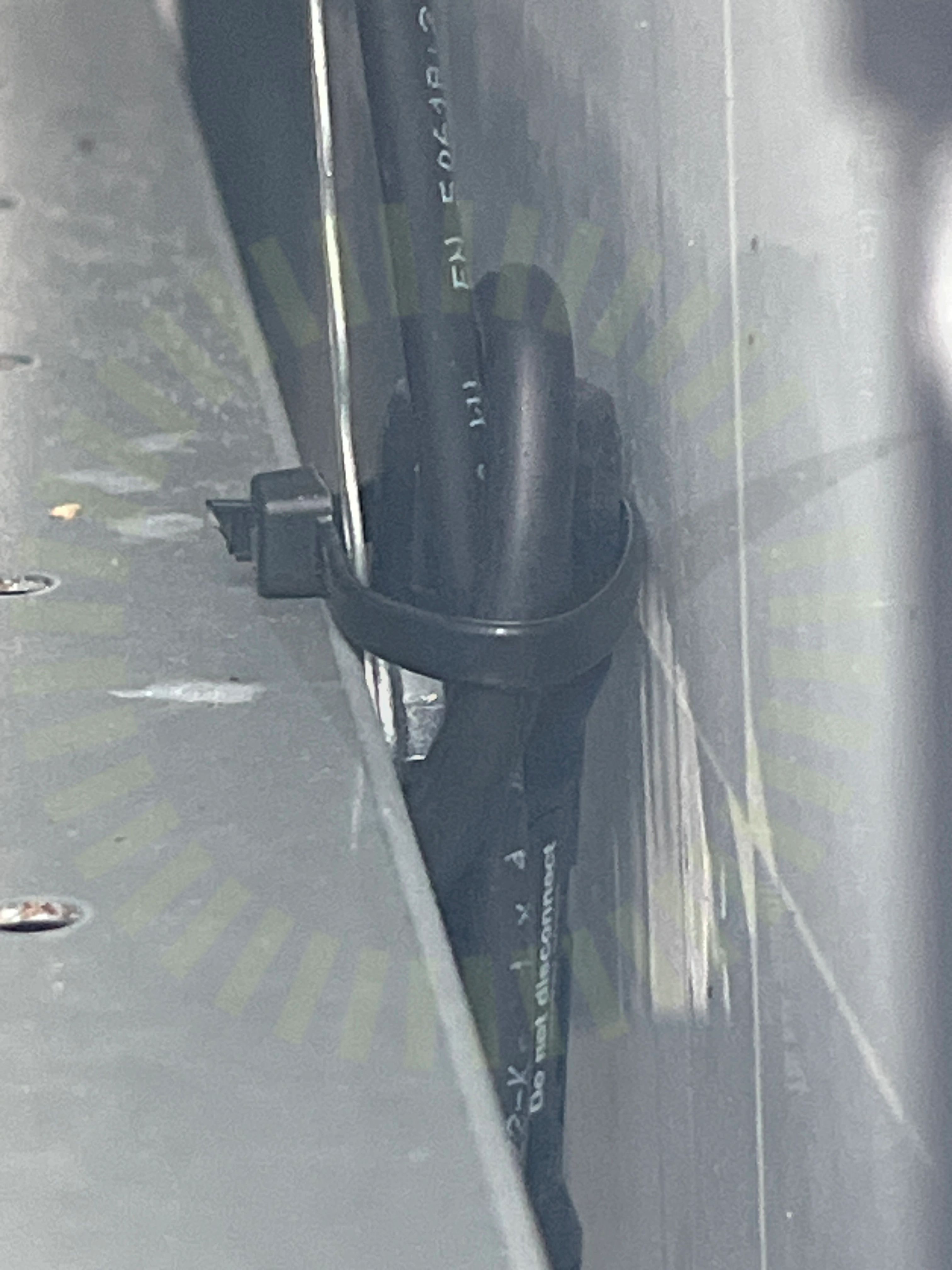

Kontaktdon

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

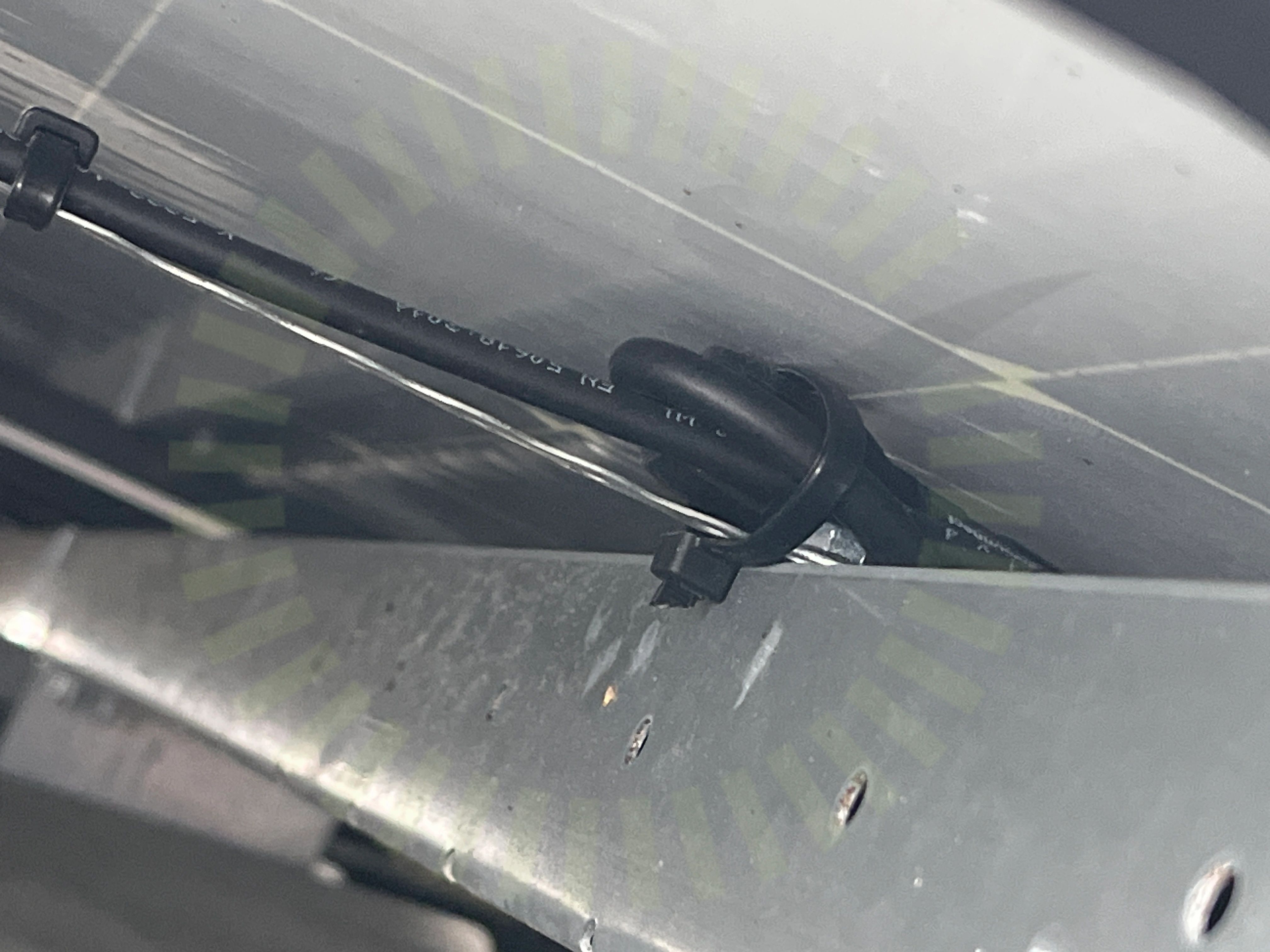

Panelkablagets böjradie

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

13/17
Avstånd till takDräneringshålFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablaget generell böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/17
Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

2/22
Skenskarvar

5.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

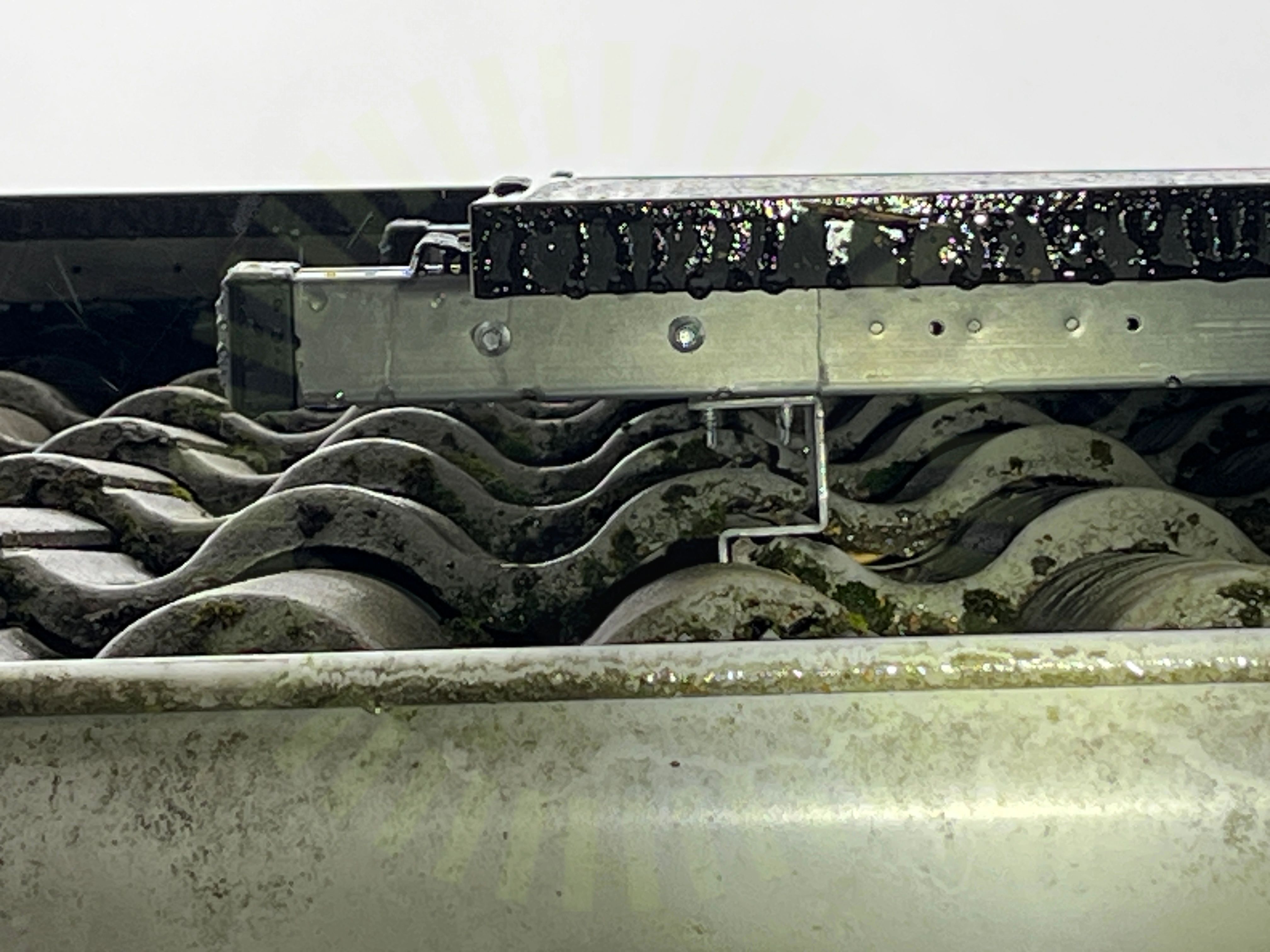

Underliggande takpanna

5.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/9

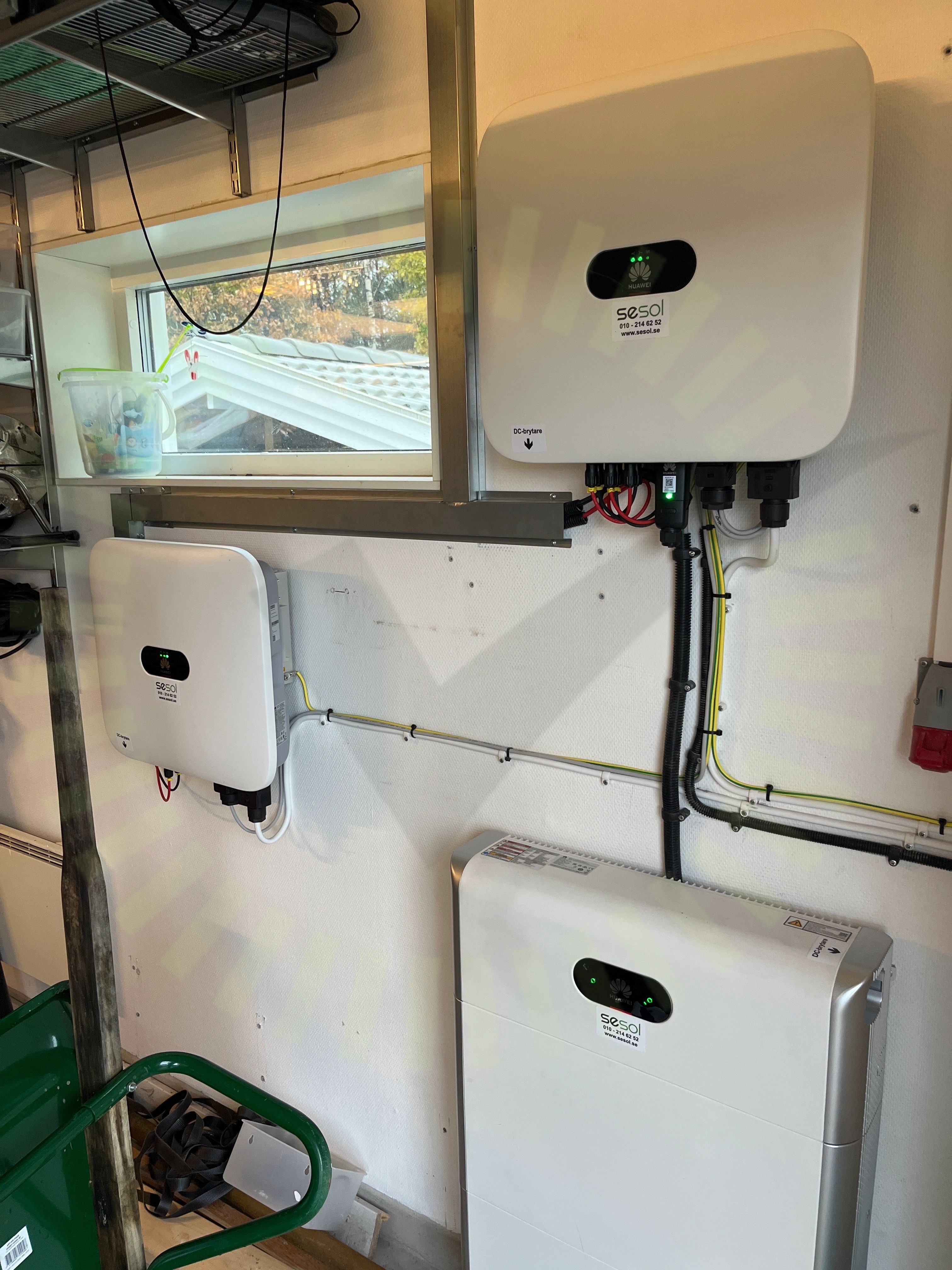

Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

8/9
Informering av solcellerInformering av solcellerMissvisande varselmärkningMissvisande varselmärkningTillförlitligt fästTillförlitligt fästVarning för backspänningVarning för backspänning

Växelriktare

Anmärkningar

5/76

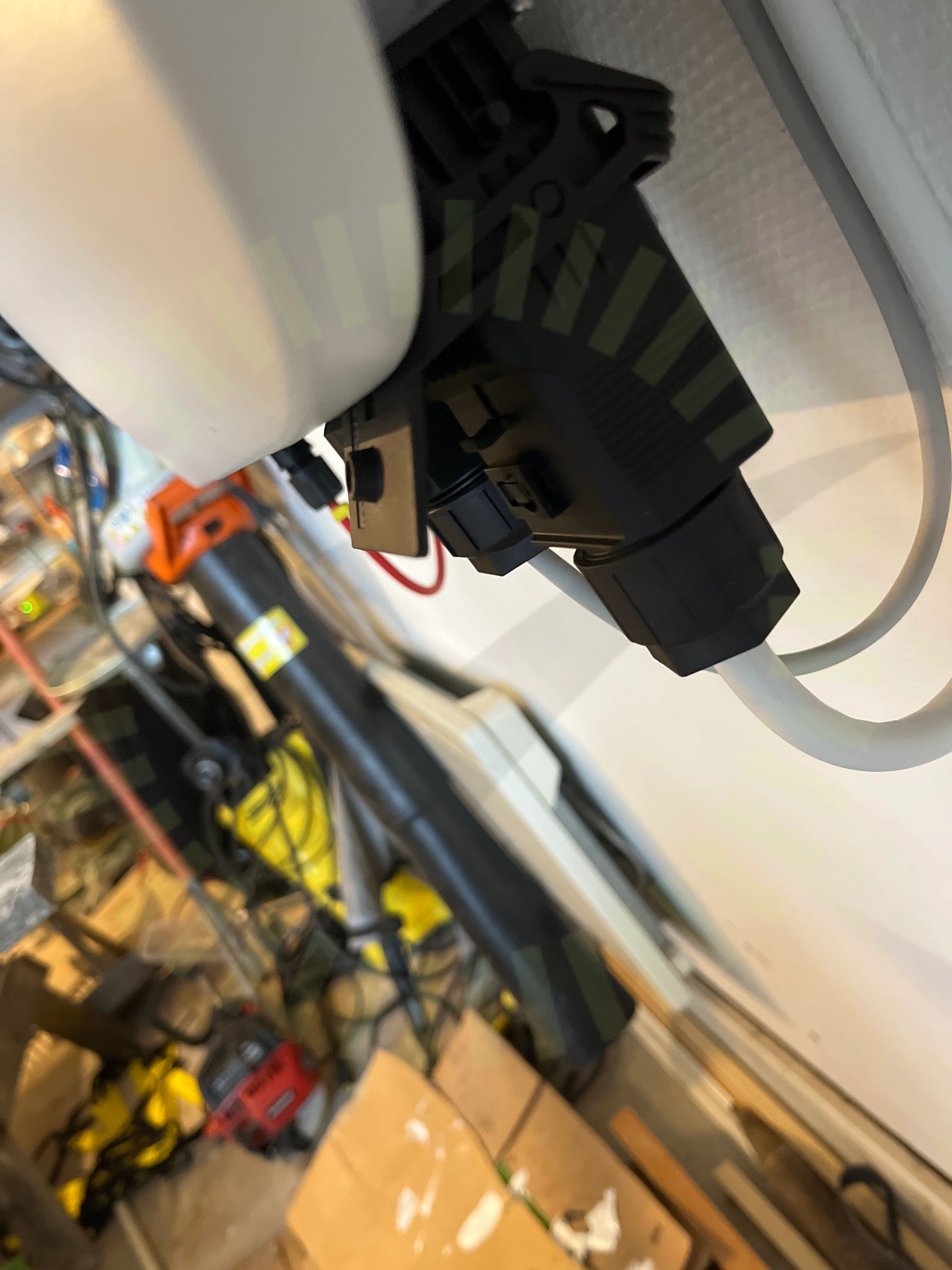

AC anslutning växelriktare

8.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
AC anslutning växelriktare

8.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
DC Kontakter anslutning

8.3 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

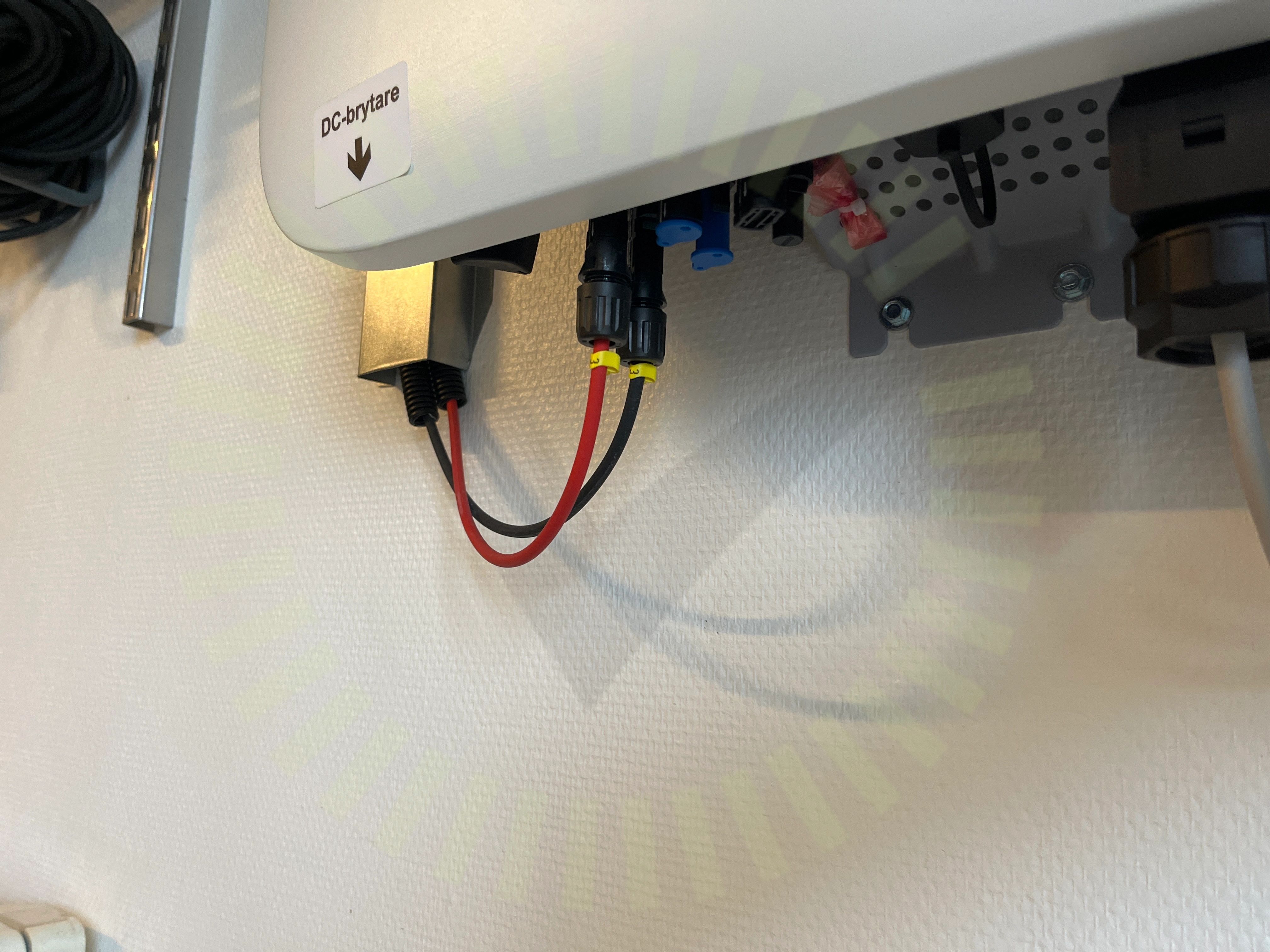

DC Min Spänning

8.4 DC Min Spänning

Inte godkänd

Minimum spänning uppfylls i sträng 1 men den har väldigt svårt att starta och står ofta i standbyläge. VOC 222V.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 49

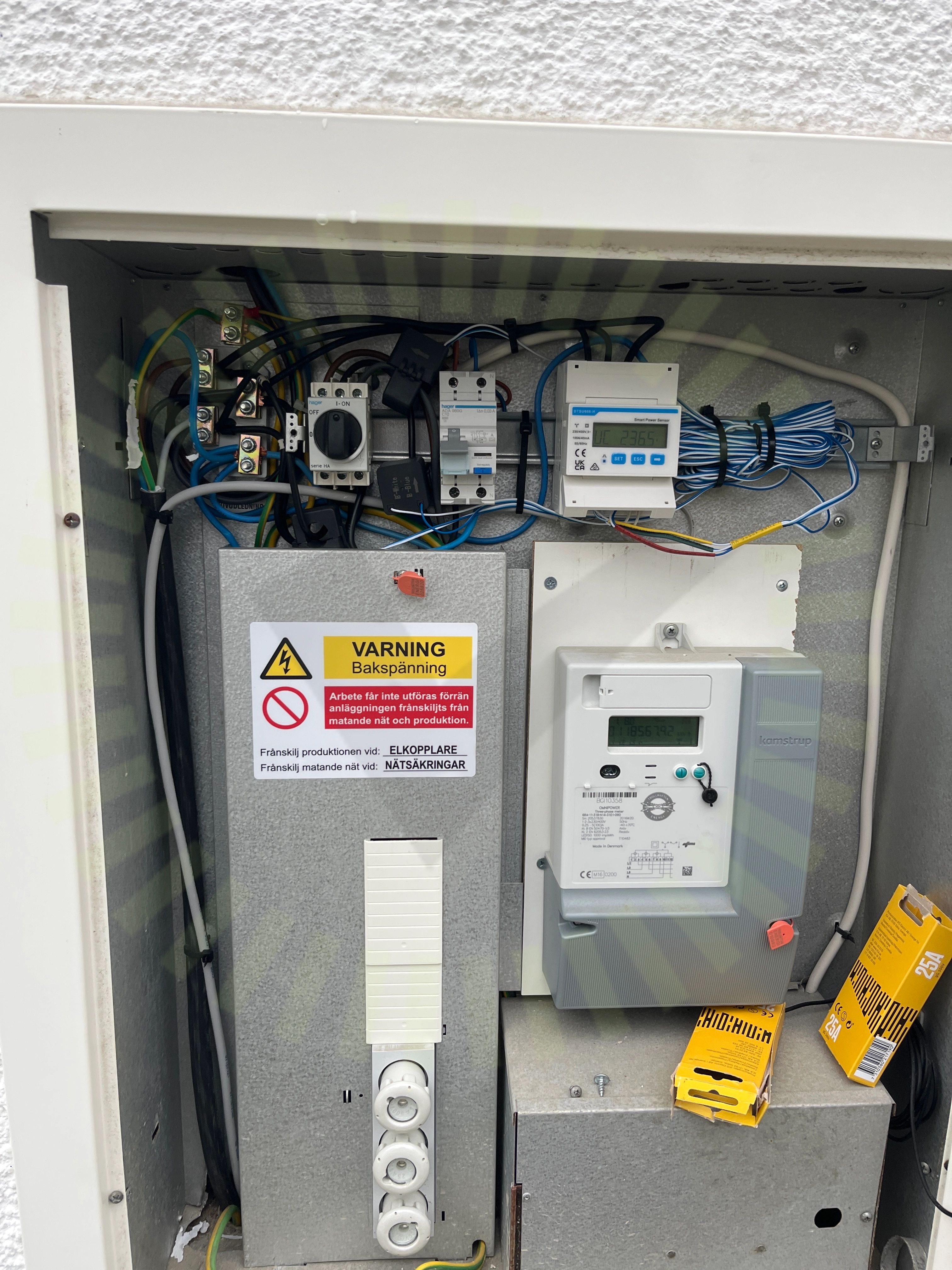

Dubbel matning

8.5 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

Godkända kontrollpunkter

70/76
AC kablage förläggningAC kablage förläggningAC Kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAnslutning av ledareAvstånd närliggande objektAvstånd närliggande objektAvstånd till havAvstånd till havBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Kontakter anslutningDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningEnkelisolerade ledareEnkelisolerade ledareGenomföringarGenomföringarHuvudsäkringHuvudsäkringIdentifieringIdentifieringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringKablagets böjradieKablagets böjradieLikspänningskomponenterLikspänningskomponenterMekanisk påverkanMekanisk påverkanPlaceringPlaceringPlacering av CT klämmorSignalkabel till växelriktarenSkadat kablageSkadat kablageSkador signalkablageSkarp kantSkarp kantStress på kontakterStress på kontakterSträngdesignSträngdesignSäkringsdimensionSäkringsdimensionTillgänglighetTillgänglighetVentilationVentilationVäderbeständigt materialVäderbeständigt materialVäxelriktarens IP klassningVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/76
Matning till smartmätare
