Besiktningsrapport

9.1

Installation genom

Svea Solar

Datum

30 mars 2023

Ort

Limhamn, Skåne

Klämmornas placering

Mittklämmor

Skador

Tillförlitligt fäst

92% godkända8% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W

OptimerareSolarEdge: S-Serie

MontagesystemCWL tätskiksplatta med Wasi skena

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, CWL tätskiksplatta med Wasi skena

Anmärkningar

3/22

2.1 Mittklämmor

Inte godkänd

Mittfästen överlappar inte korrekt med panelen.

2.2 Skenornas infästning

Inte godkänd

System är blandade. Underlag från tillverkare att det inte påverkar garantier saknas.

2.3 Skenornas överhäng

Inte godkänd

Maximalt överhäng är inte tillgänglig i överlämnat underlag.

Godkända kontrollpunkter

19/22

Använd skruv för klämmaAnvända tätskiktsdukDC kabel förläggningEPDMFrämmande materialKabeluppfästningKlämmans placering i skenaPanelramens höjdPlaceringShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSvetsning takpappTätskiktsplattor CC måttVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

2/18

3.1 Skador

Inte godkänd

Mindre skador noterade på panelerna.

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

16/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/4

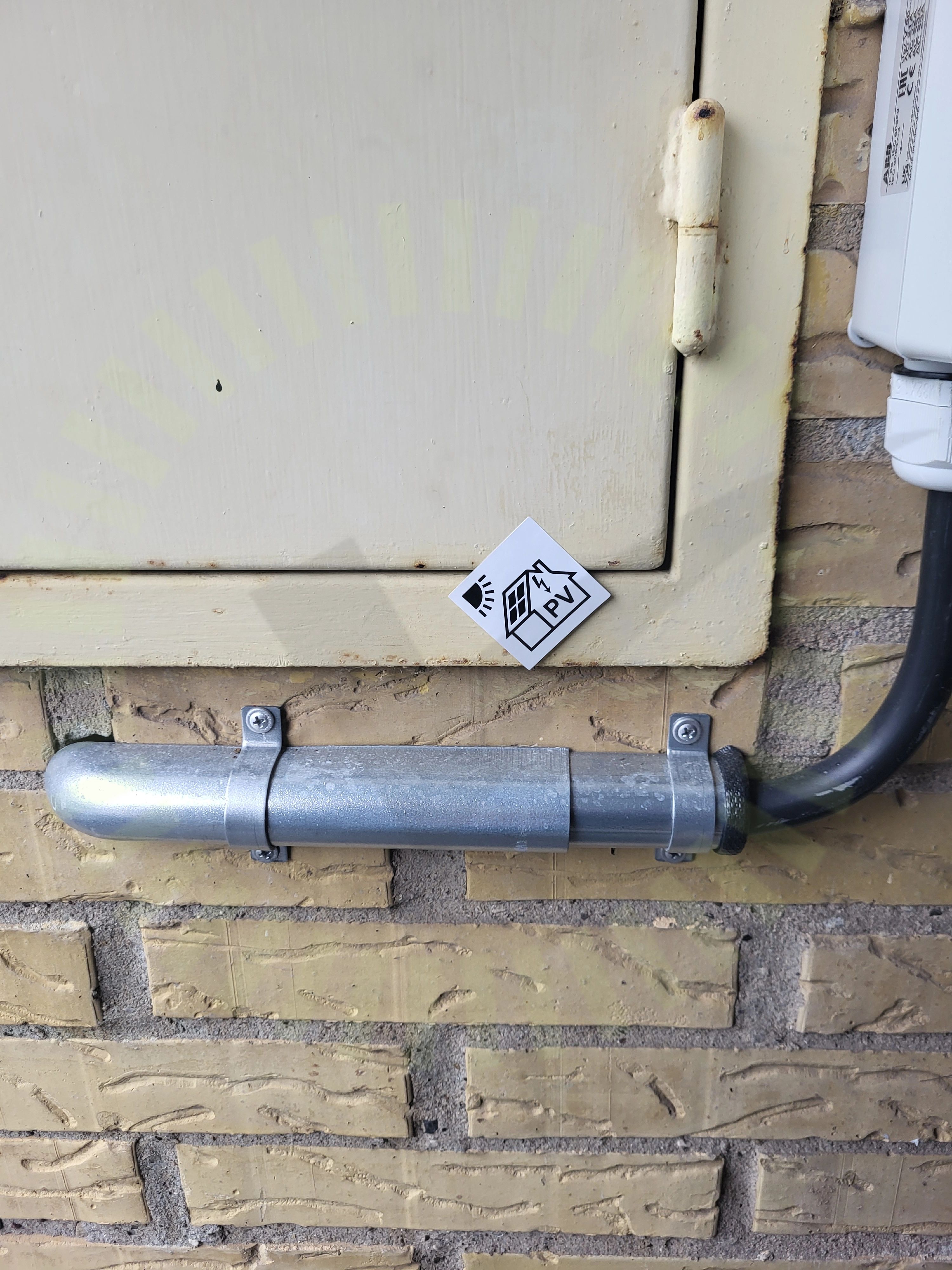

4.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

ELSÄK-FS 2022:2 - § 11

Godkända kontrollpunkter

3/4

Informering av solcellerVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

25/25

AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
