Besiktningsrapport
9.5
Installation genom
Takkraft
Datum
15 april 2025
Ort
Trångsund, Stockholms län
Takkrokarnas CC
Fästens placering
98% godkända
2% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-54HBB
Montagesystem
ESDEC Lutande Panntak
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Strängschema
Inte godkänd
Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
2/3
Avtal
Mätprotokoll DC
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
1/18

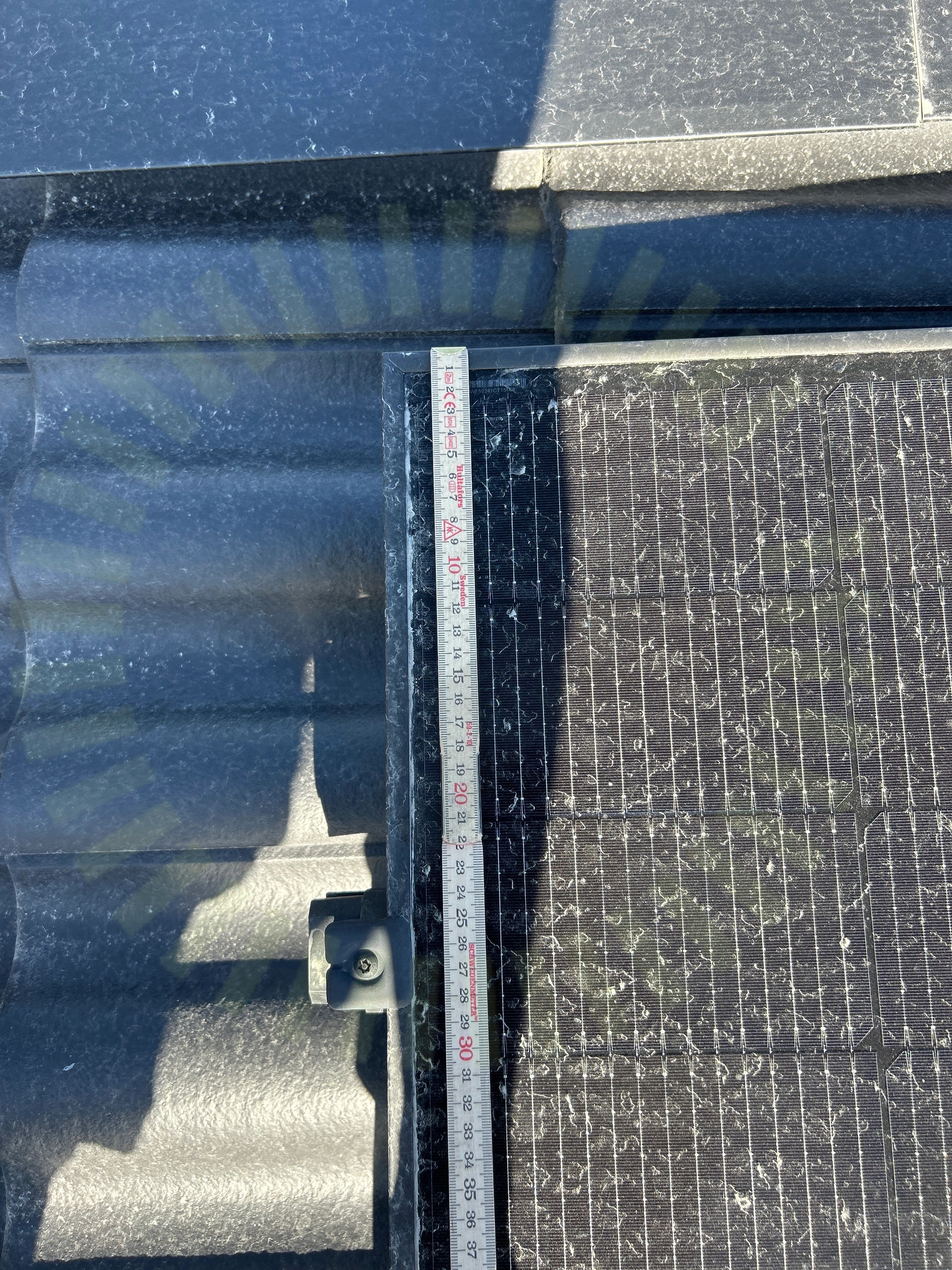

5.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/25
6.1 Takkrokarnas CC
Inte godkänd
Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Antal installerade krokar stämmer inte med lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
23/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Förstärkningsskruv
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
38/38
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
