Besiktningsrapport
9.7
Installation genom
Takkraft
Datum
3 maj 2023
Ort
Vallentuna, Stockholms län
Klämmornas placering
Skenornas överhäng
98% godkända
2% ej godkända
Om installationen
Paneler
Electrolux: ES-M1082-H(M10)
Montagesystem
ESDEC Lutande Panntak
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/27
2.1 Skenornas överhäng
Inte godkänd

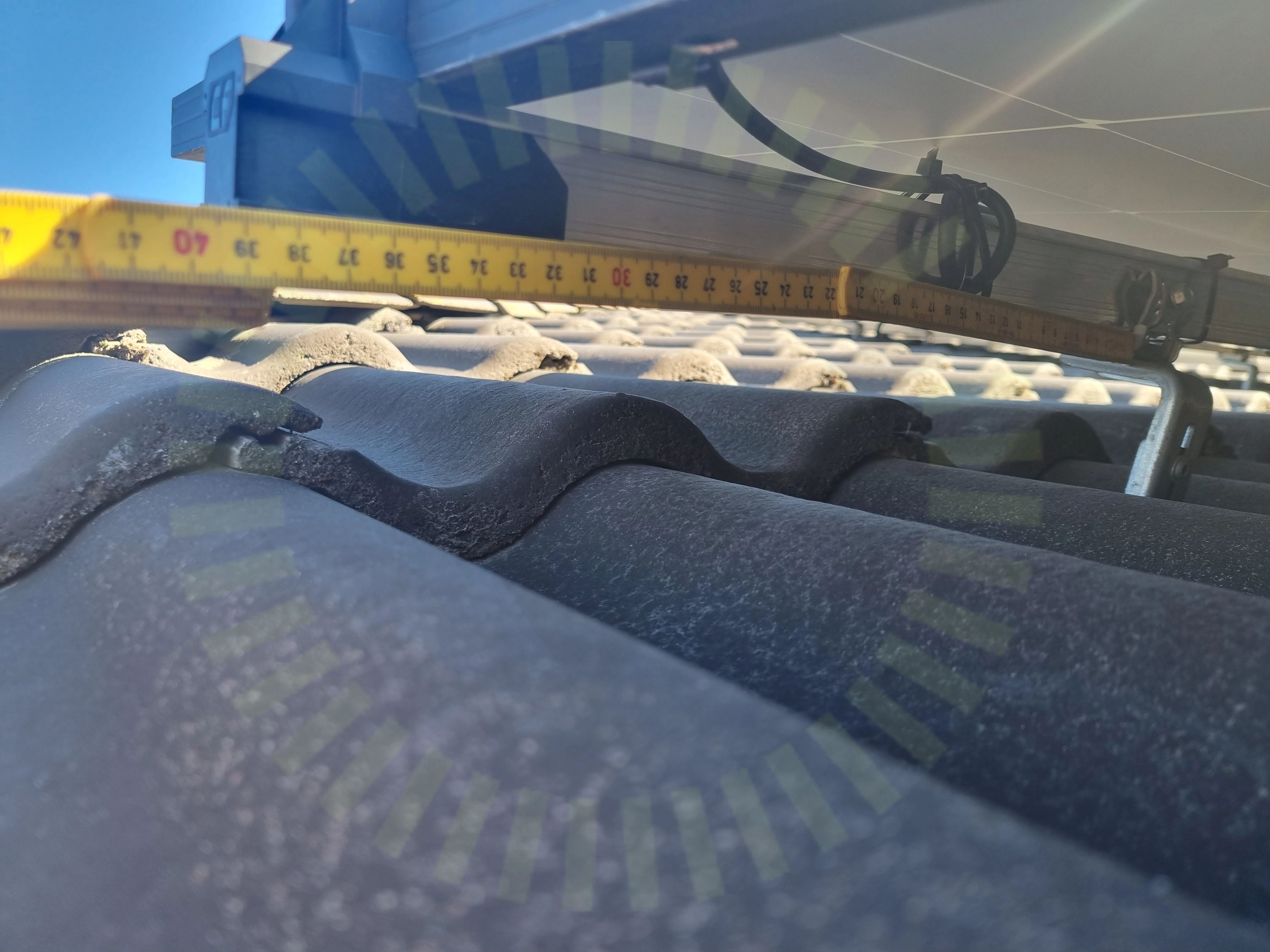

Skenöverhäng 350 mm. Överstiger max tillåtna på 250 mm.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
25/27
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Förstärkningsskruv
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans dräneringskanal
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/27
Takgenomföring
Tak 1, Electrolux: ES-M1082-H(M10)
Anmärkningar
1/14
3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt 200mm från kortsidan. Underlag för använd klämzon saknas.
ELECTROLUX STANDARD MODULE INSTALLATION MANUAL EN GD202302 V1-23, Sida 13
Godkända kontrollpunkter
12/14
Avstånd till havet
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
32/32
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
