Besiktningsrapport

9.2

Installation genom

Solsystem Sverige AB

Datum

26 juni 2023

Ort

Ljungby, Kronobergs län

Stress på kontakter

Skenskarvar

Råspontsinfästning

+ 2

92% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR

MontagesystemSchletter: Rapid

VäxelriktareSAJ: R5 3-20K-T2

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll DC saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

AvtalSträngschema

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

1/17

2.1 Stress på kontakter

Inte godkänd

Kontakter hänger fritt i luften vilket skapar stress på kontakter.

Godkända kontrollpunkter

16/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Tak 1, Schletter: Rapid

Anmärkningar

3/24

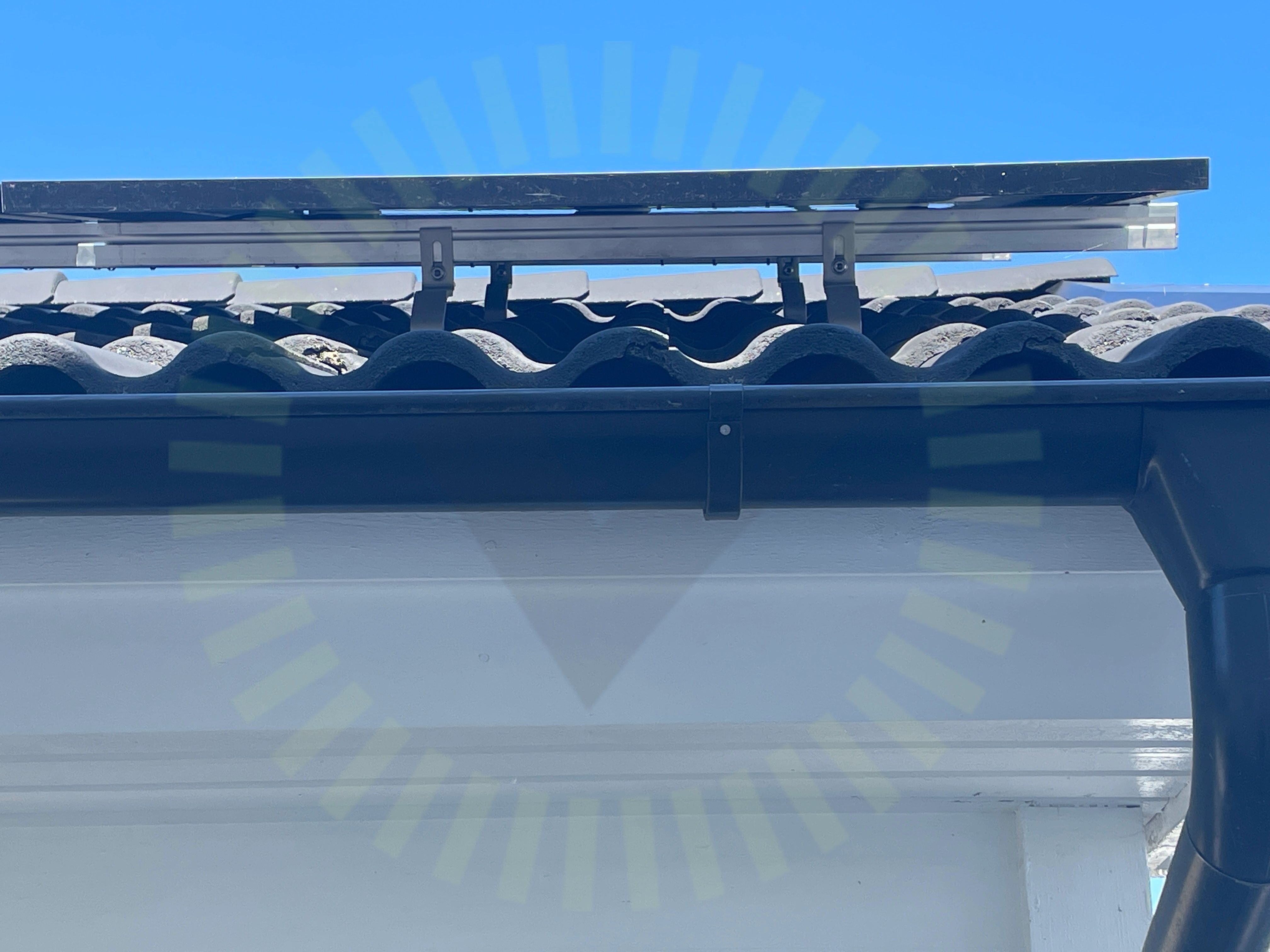

3.1 Råspontsinfästning

Inte godkänd

Montage avsett för takstolsinfästning. Fästen sitter ej i takstol

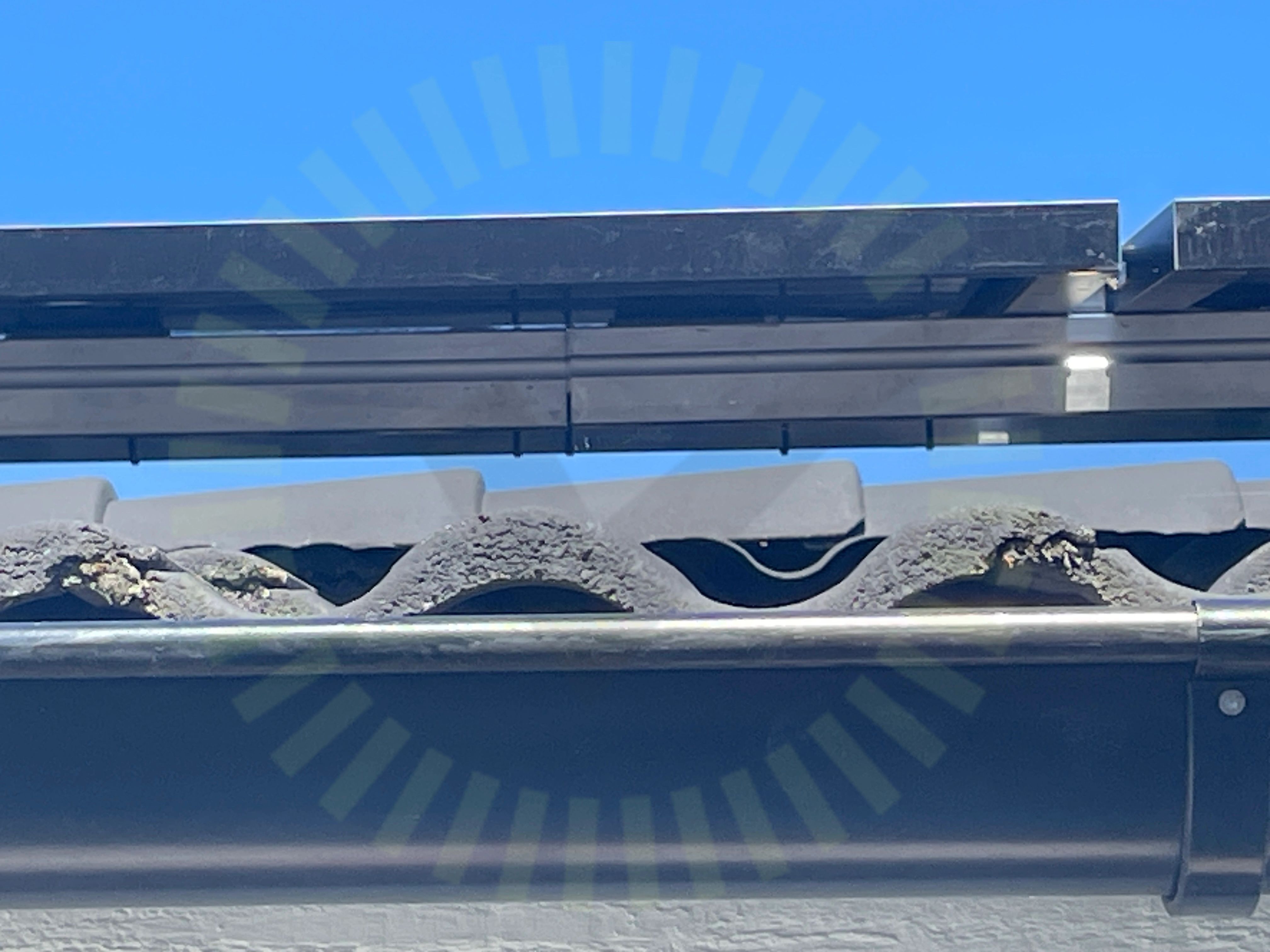

3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

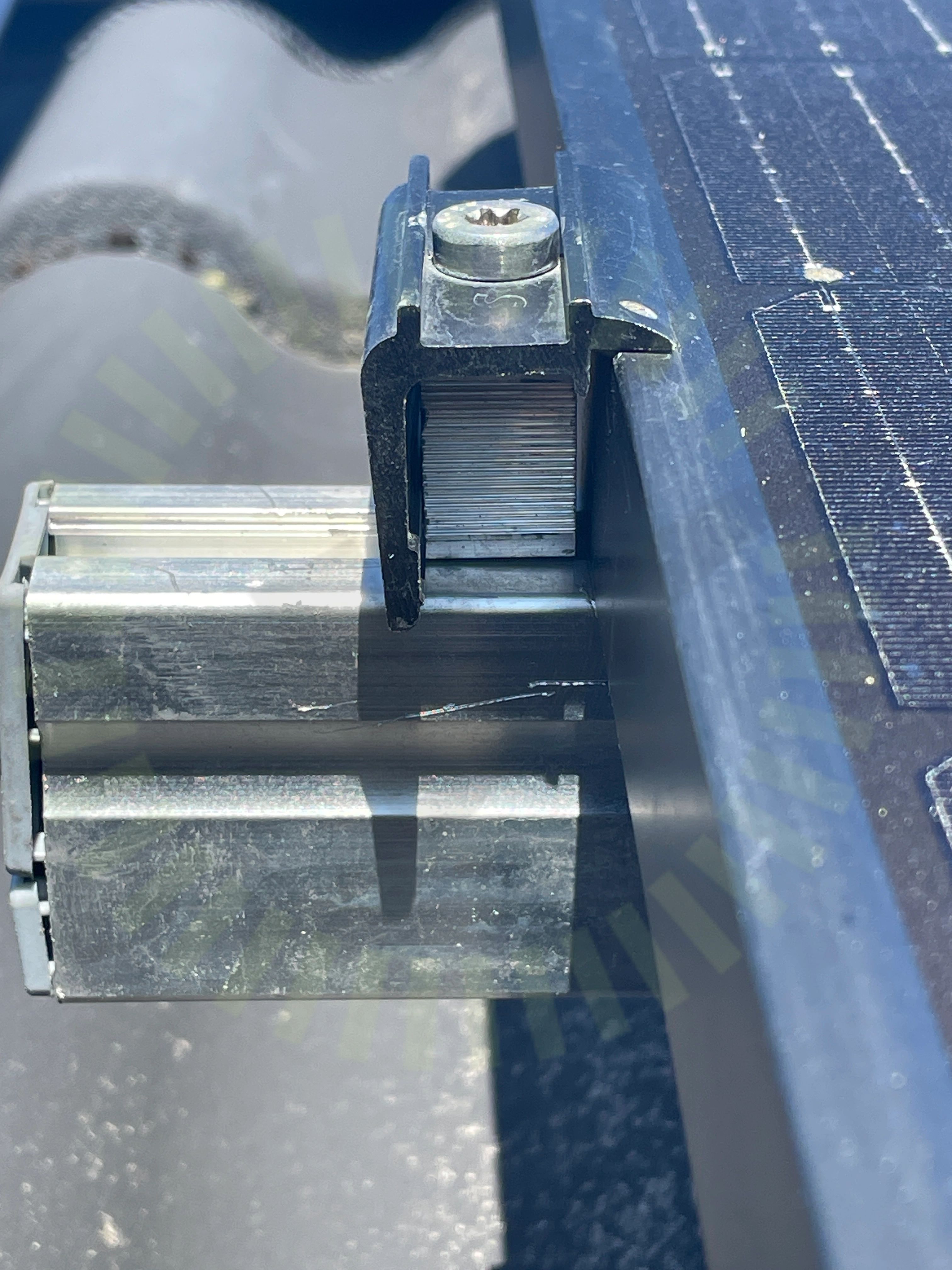

3.3 Ändklämmor

Inte godkänd

Panelens slutfäste ligger ej fullt an mot ram.

Godkända kontrollpunkter

20/24

Använd skruv för klämmaFrämmande materialHöjdjusteringKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Varselmärkning

Anmärkningar

1/4

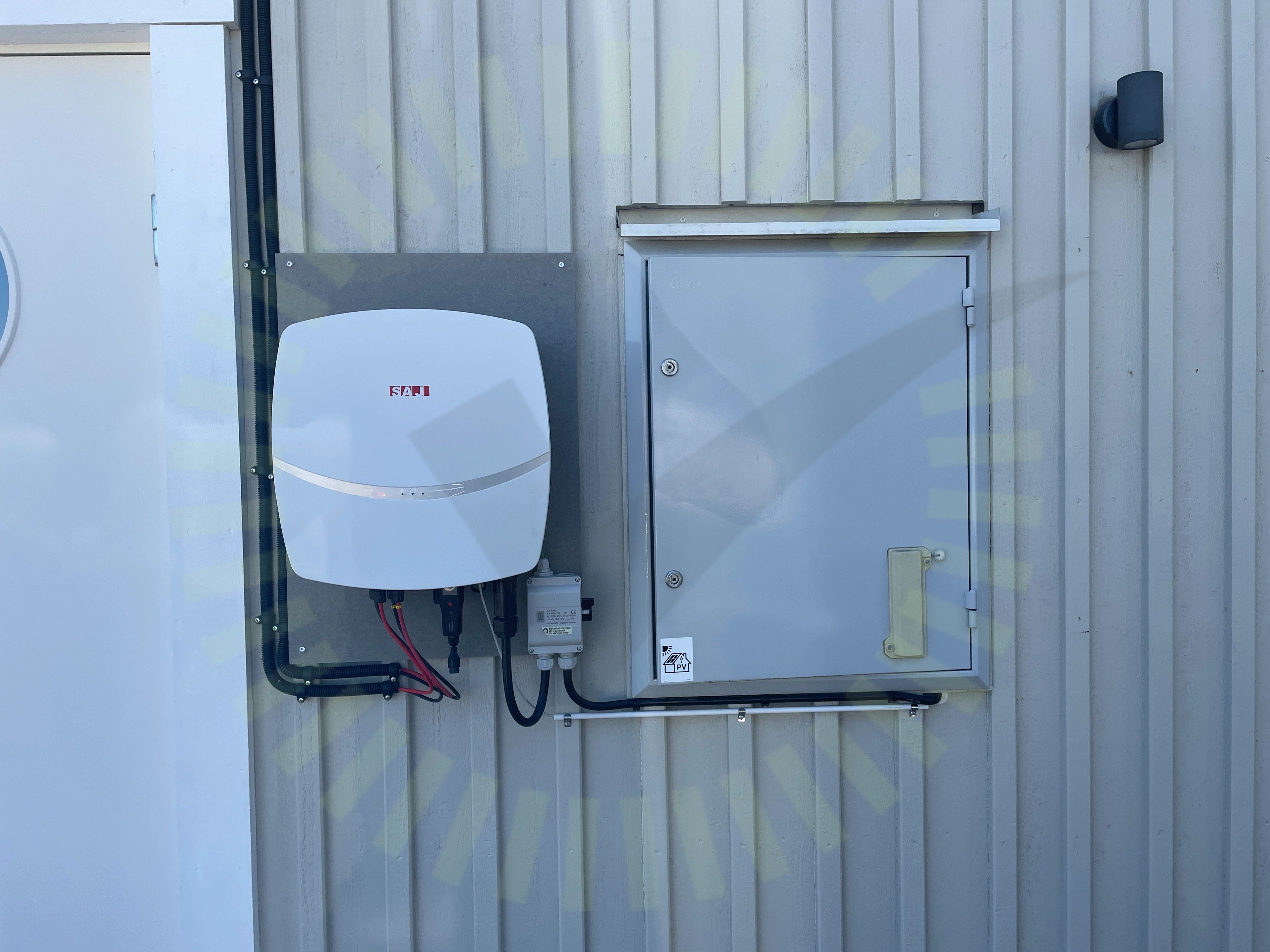

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/32

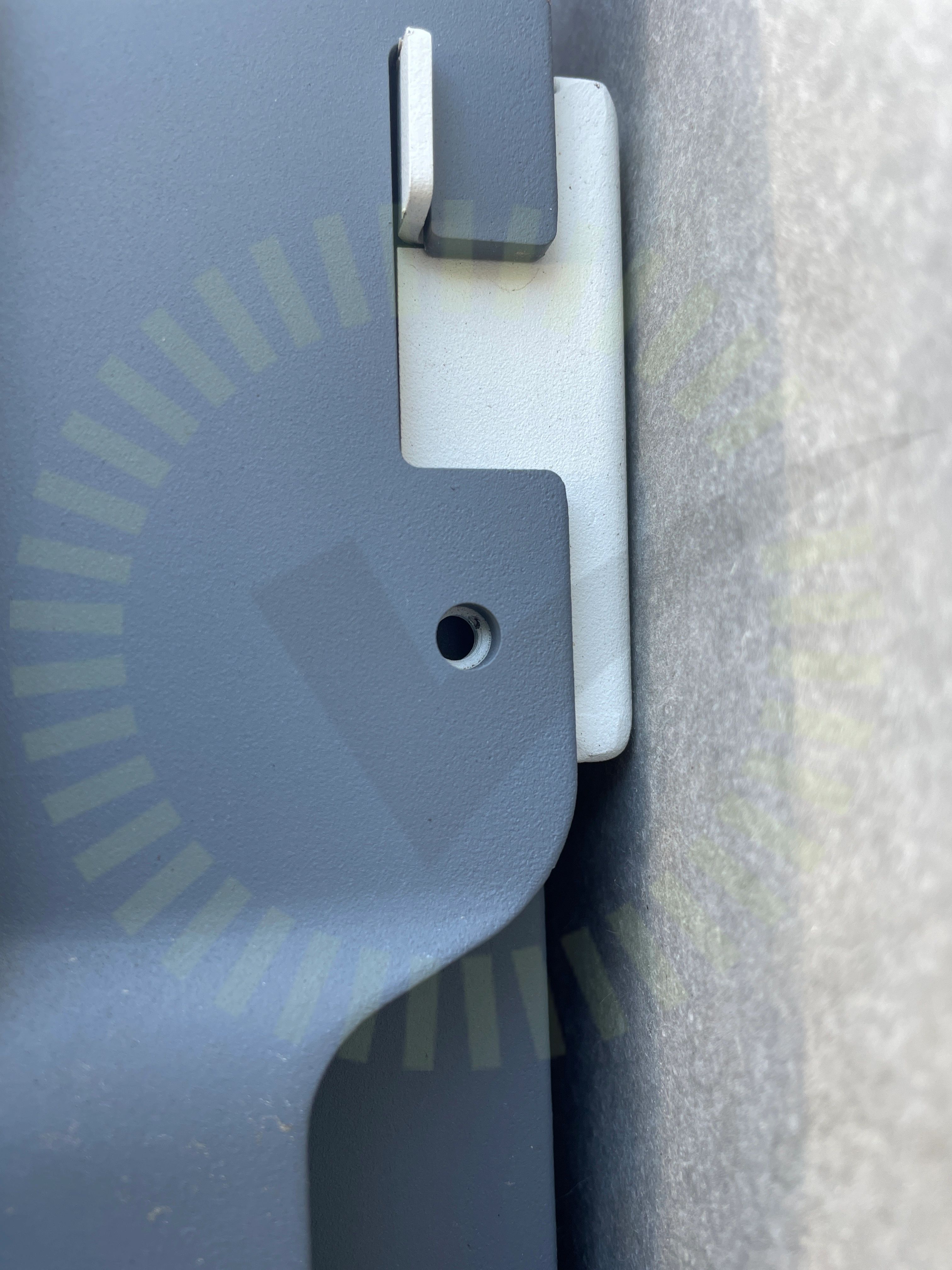

5.1 Fastsäkring av produkt

Inte godkänd

Skruv som låser fast växelriktare i fästplatta saknas. Växelriktaren sitter ej fast.

User Manual SAJ Solar Inverter, Sida 27

Godkända kontrollpunkter

31/32

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFörskruvningHuvudsäkringInfästningJordning av chassiLedare FastspändaMax total effektMärkningPlaceringSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
