Besiktningsrapport

9.3

Installation genom

Enermont

Datum

11 oktober 2023

Ort

Hässleholm, Skåne län

Föremål mot bakstycke

Skadat kablage

Förstärkningsskruv

Takgenomföring

94% godkända6% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemESDEC Lutande Panntak

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörUndercentral

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/15

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

2.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

13/15

DräneringshålFästens placeringFörbindelse av kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

ESDEC Lutande Panntak

Anmärkningar

2/25

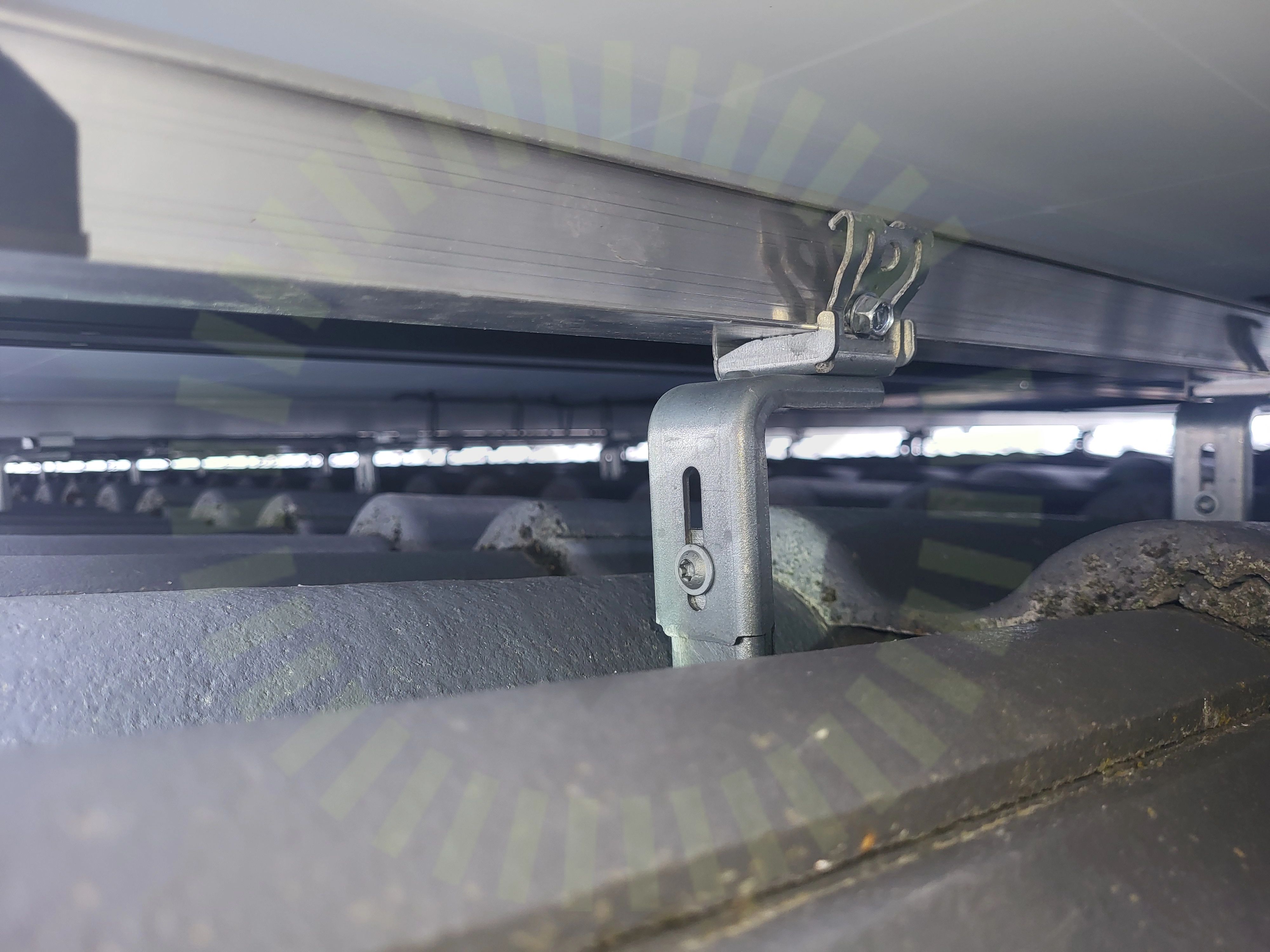

3.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

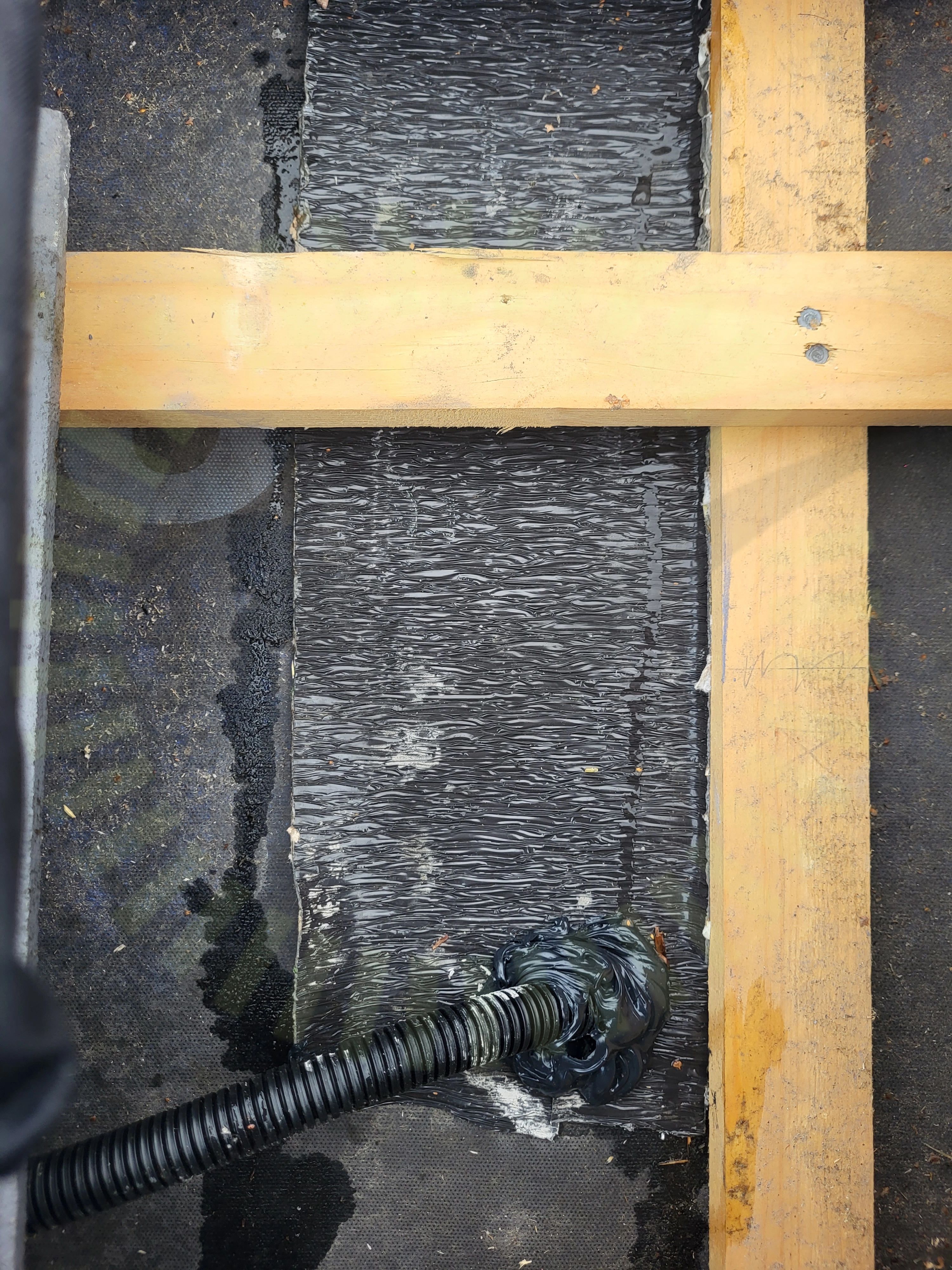

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

23/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

1/39

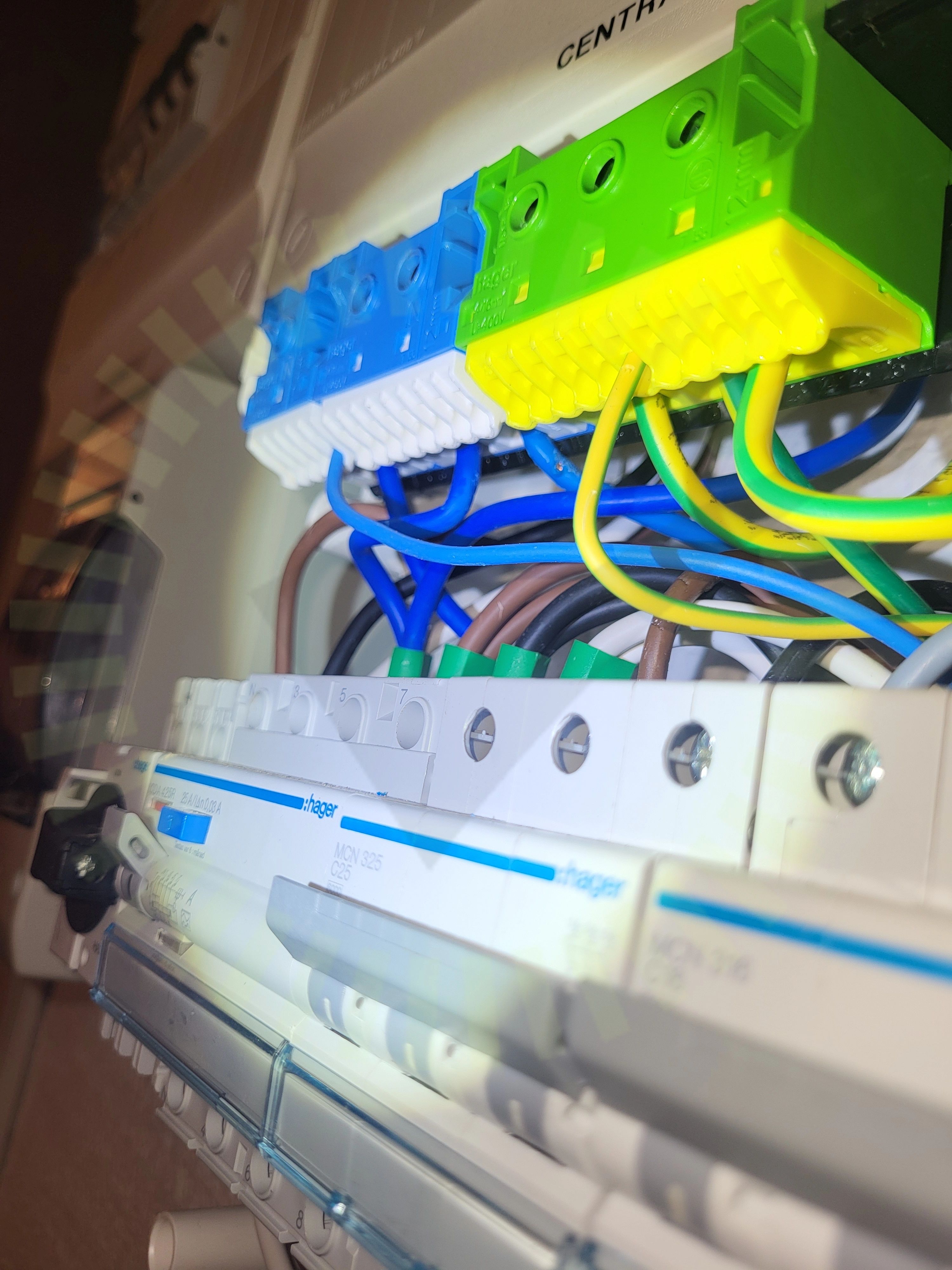

4.1 Skadat kablage

Inte godkänd

Isolering på kablage skadat i undercentral.

Godkända kontrollpunkter

38/39

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
