Besiktningsrapport
9.8
Installation genom
Sesol
Datum
18 augusti 2023
Ort
Färjestaden, Kalmar län
Informering av solceller
Tillförlitligt fäst
Dubbel matning
94% godkända
6% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Godkända kontrollpunkter
12/12
Avstånd
Avstånd till växelriktare
Batteri PE
Fastsäkring av produkt
Infästning
Kablage
Kontakter
Rakt stående
Skador
Smart Power Sensor
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
2/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral som matas av växelriktaren
SS 436 40 00 (712.514.101)

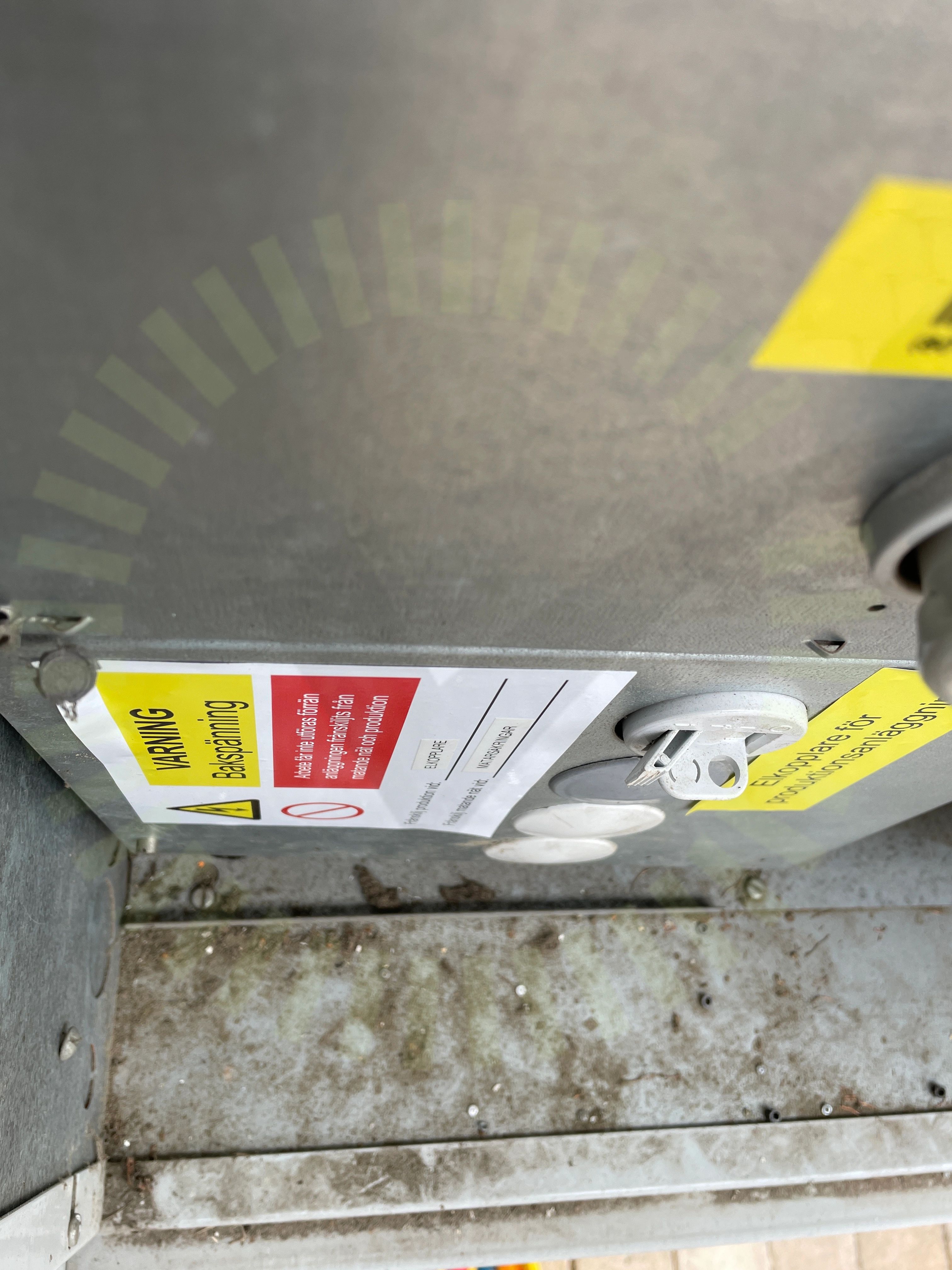

2.2 Tillförlitligt fäst
Inte godkänd
Flera varselmärkningar har börjat släppa
Godkända kontrollpunkter
2/4
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/32

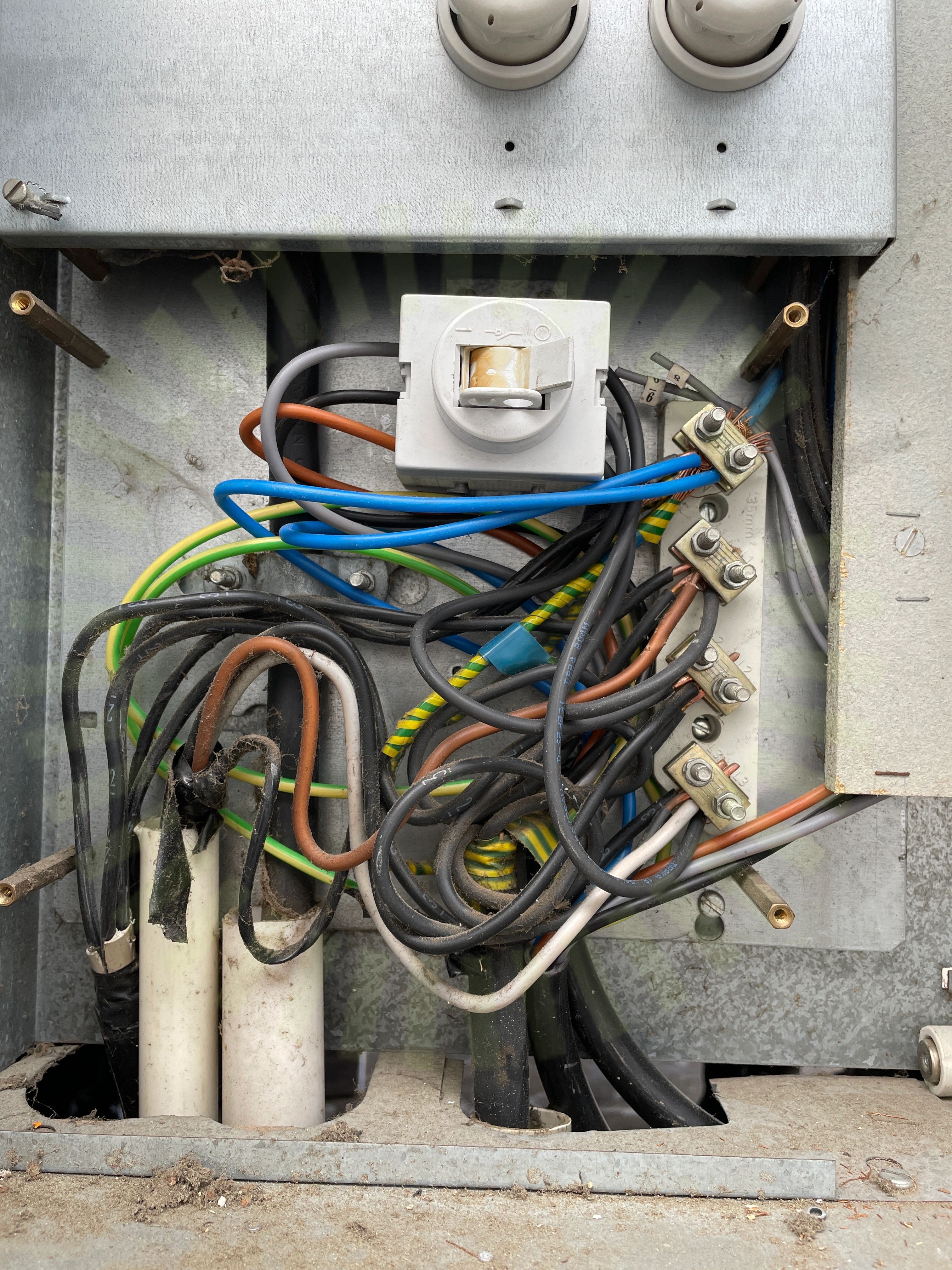

3.1 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.
Godkända kontrollpunkter
31/32
AC anslutning växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Huvudsäkring
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
