1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.6
Installation genom
Sesol
Datum
18 augusti 2023
Ort
Färjestaden, Kalmar län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Allmänt
Anmärkningar
1/1

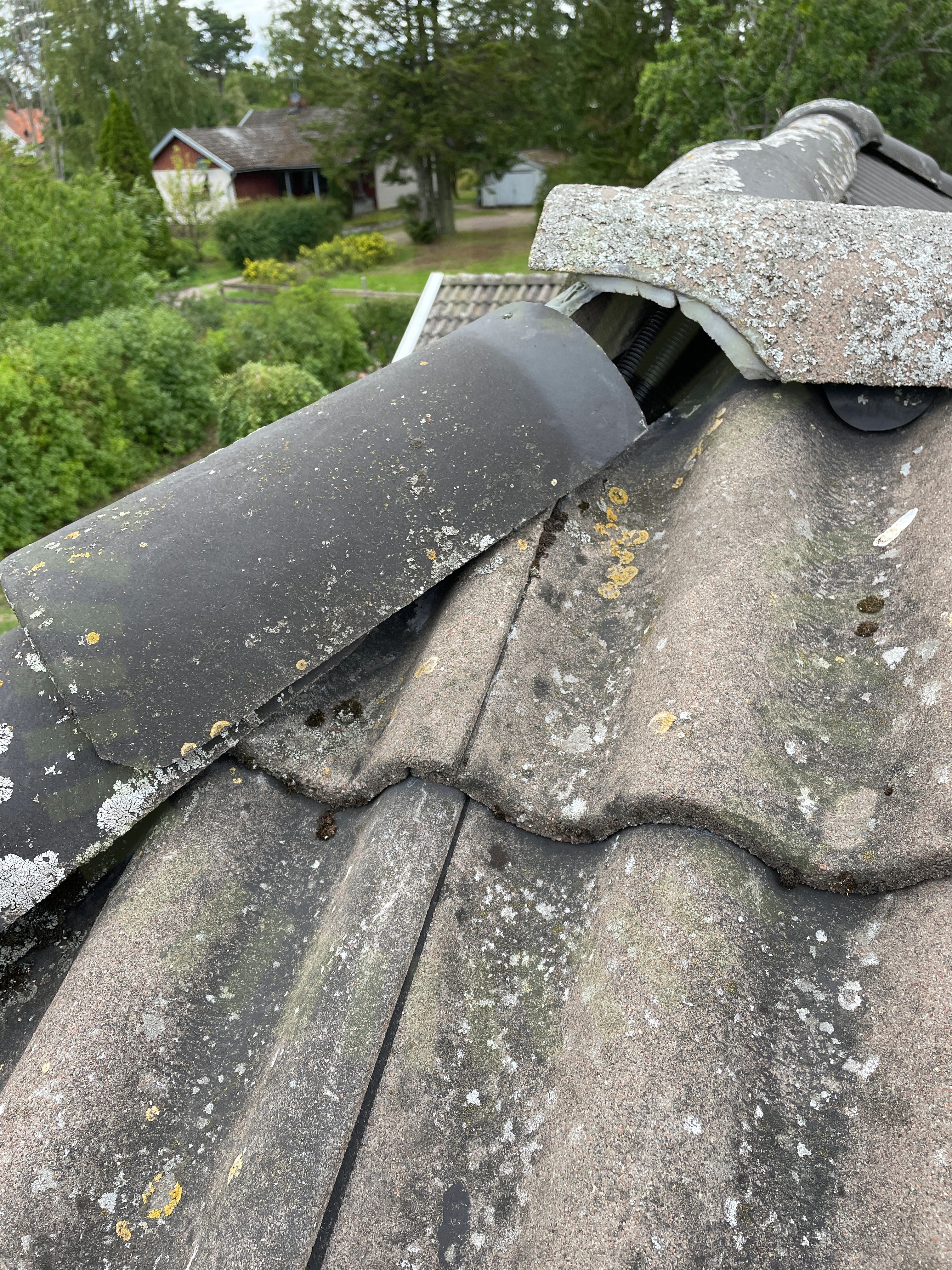

2.1 Nockpannans återmontering
Inte godkändNockpannan ej fastsäkrad och har hamnat ur position
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Huawei: SUN2000-(3-10KTL)-M1
Anmärkningar
3/36
4.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.
4.2 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid undercentral som matas av växelriktaren
SS 436 40 00 (712.514.101)
4.3 Tillförlitligt fäst
Inte godkändFlera varselmärkningar har börjat släppa
Godkända kontrollpunkter
33/36AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material
Longi: LR5-54HPB 390-410M
Anmärkningar
1/17

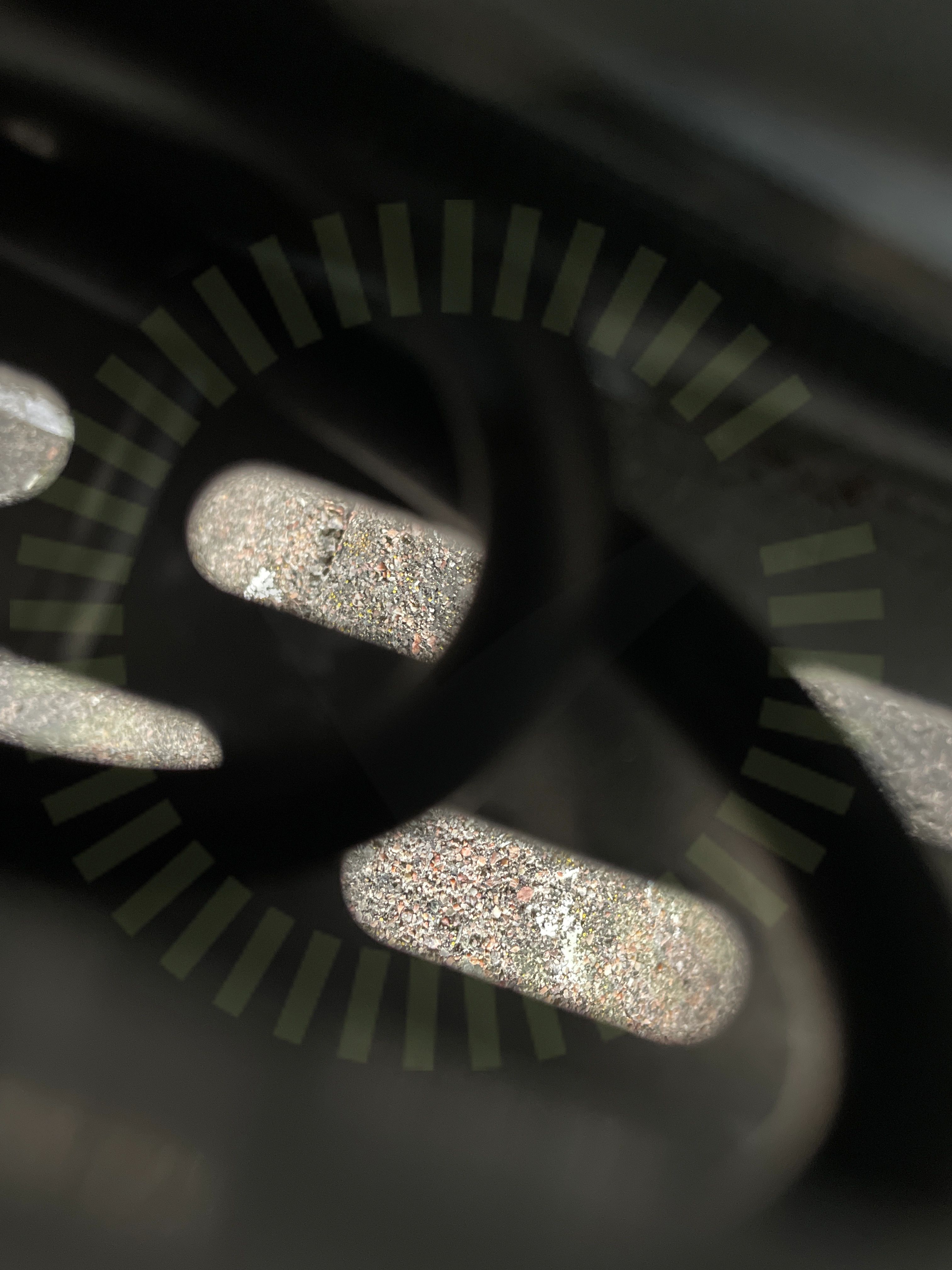

5.1 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Smartmätare: CHINT DTSU666
Godkända kontrollpunkter
1/1Smartmätare
Undercentral
Godkända kontrollpunkter
8/8BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Weland Stål: Läktfästen
Anmärkningar
4/24
8.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.

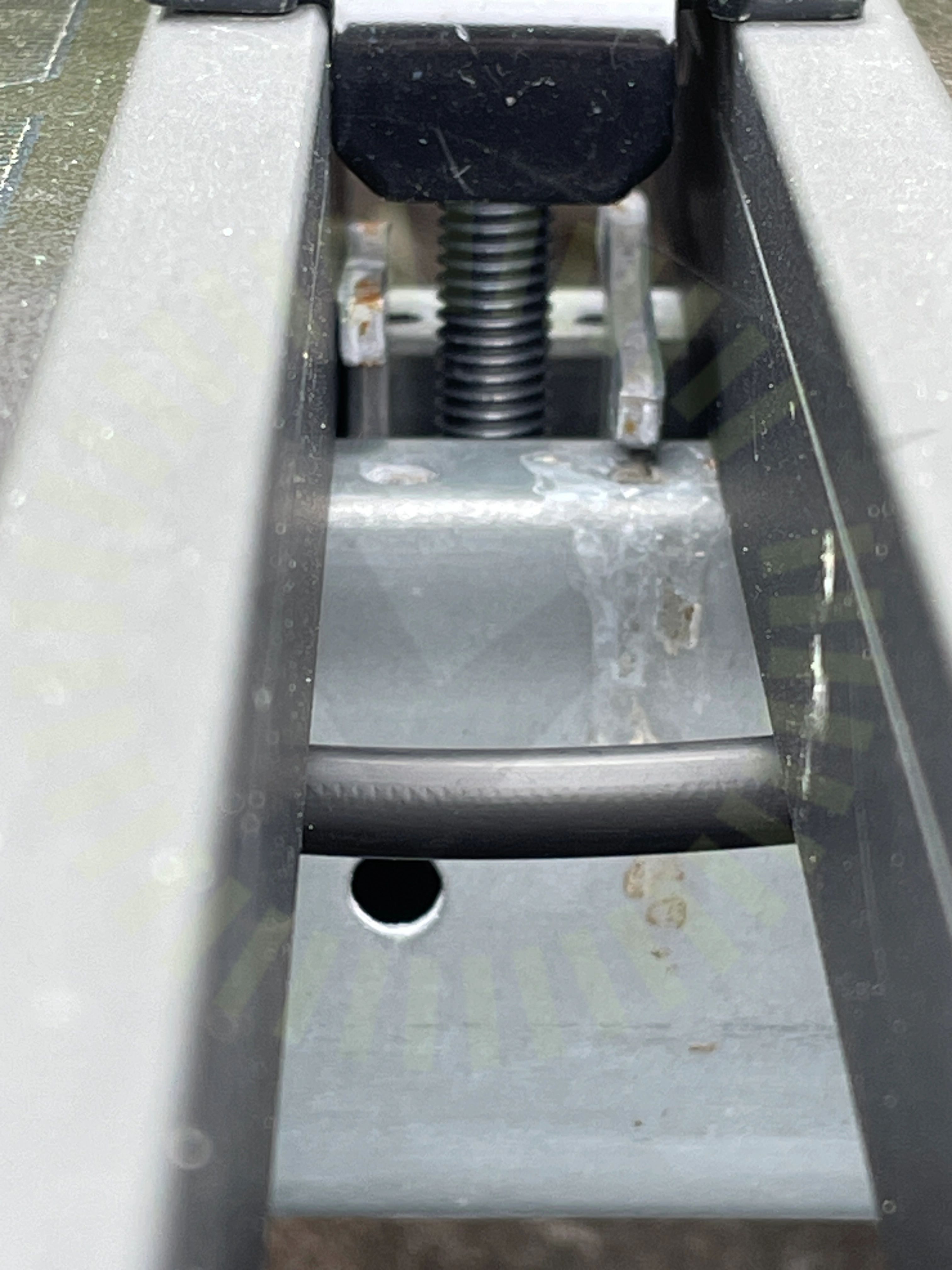

8.2 Klämmor rätt förläggning
Inte godkändFästen ligger inte korrekt i skenan. Bottendel sannolikt skadad.
MA5111 Sid 1 (1) | Version 4 - 221117

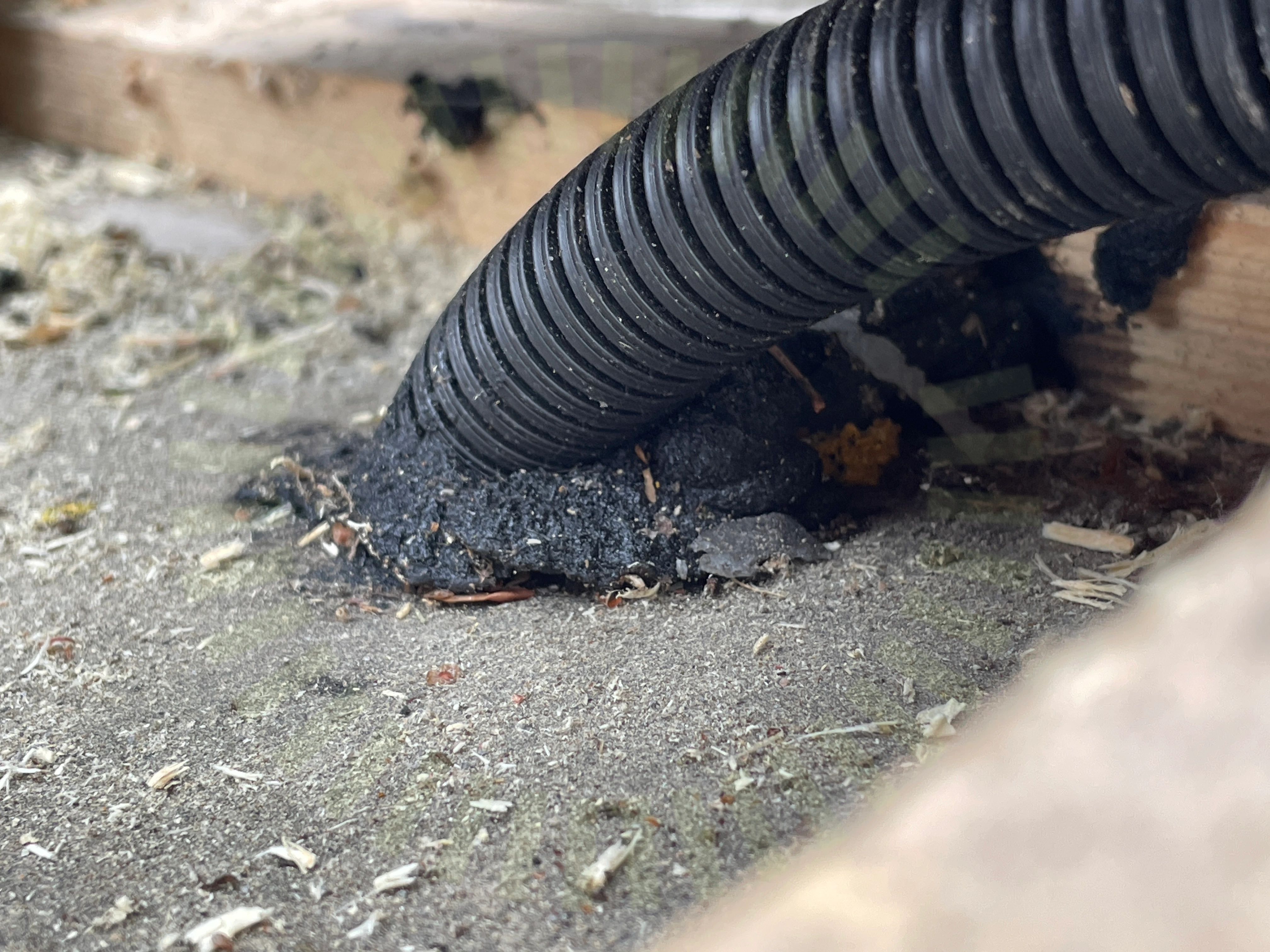

8.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
AMA HUS 21 JSB.62
8.4 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna som riskerar att spräckas
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
20/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
