Besiktningsrapport

9.7

Installation genom

SolNord AB

Datum

14 mars 2023

Ort

Skurup, Skåne län

Ändklämmor skena

Takgenomföring

Jordning av chassi

96% godkända4% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (20KTL-40KTL)-M3

Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

16/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

2/22

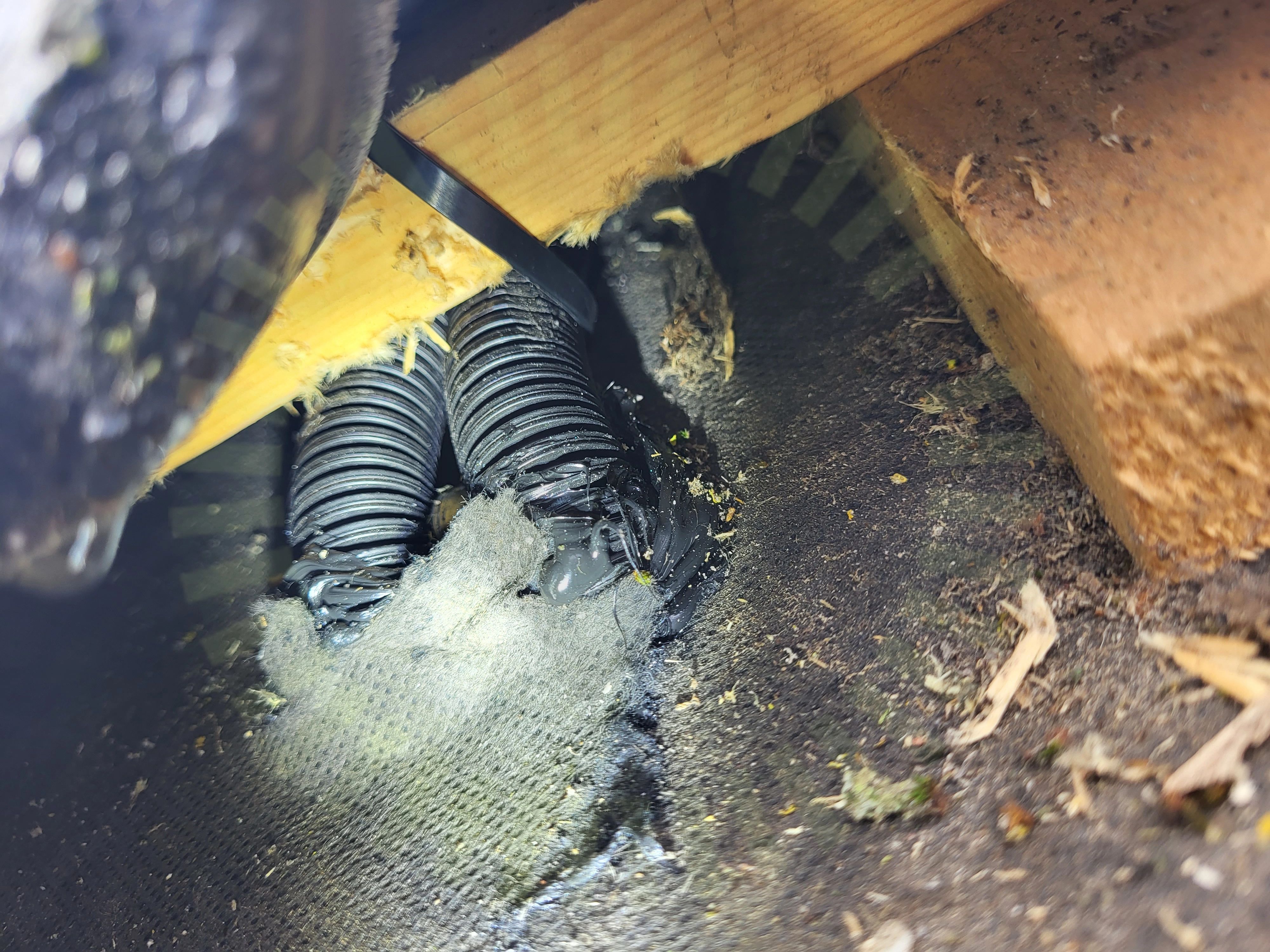

3.1 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

3.2 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Fästena är monterade snett i skenan.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

20/22

Främmande materialKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorRåspontsinfästningShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/30

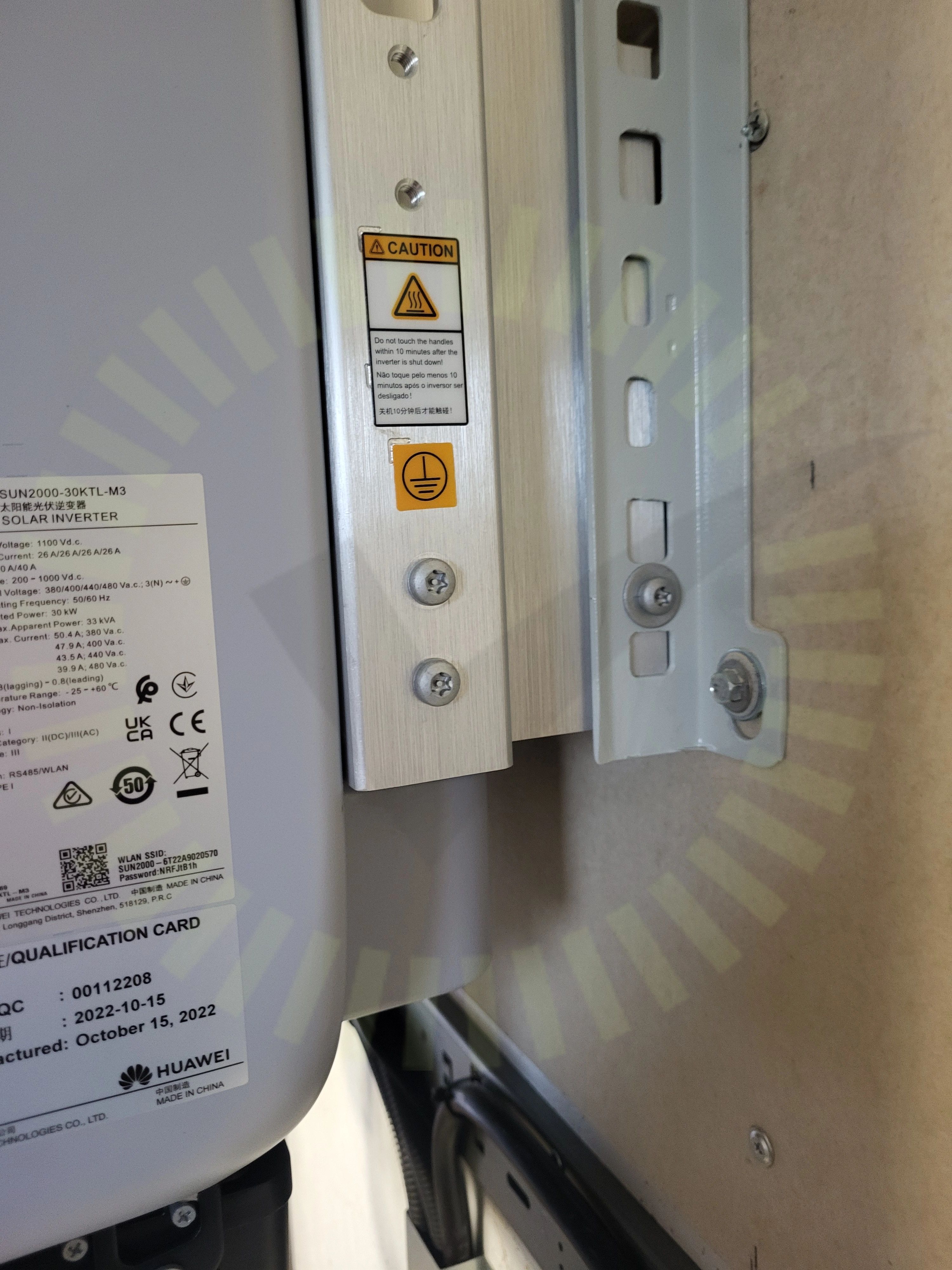

5.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(20KTL-40KTL)-M3 User Manual ,Issue 02 (2022-02-08), Sida 33

Godkända kontrollpunkter

29/30

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningKontakterLedare fastspändaMärkningPlaceringSäkringsdimensionVentilation
