Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Moveco

Datum

2 september 2024

Ort

Dalarö, Stockholms län
Kabeluppfästning
Fästens placering
Stress på kontakter
93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
TillbehörUndercentral
Moveco

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

2/18

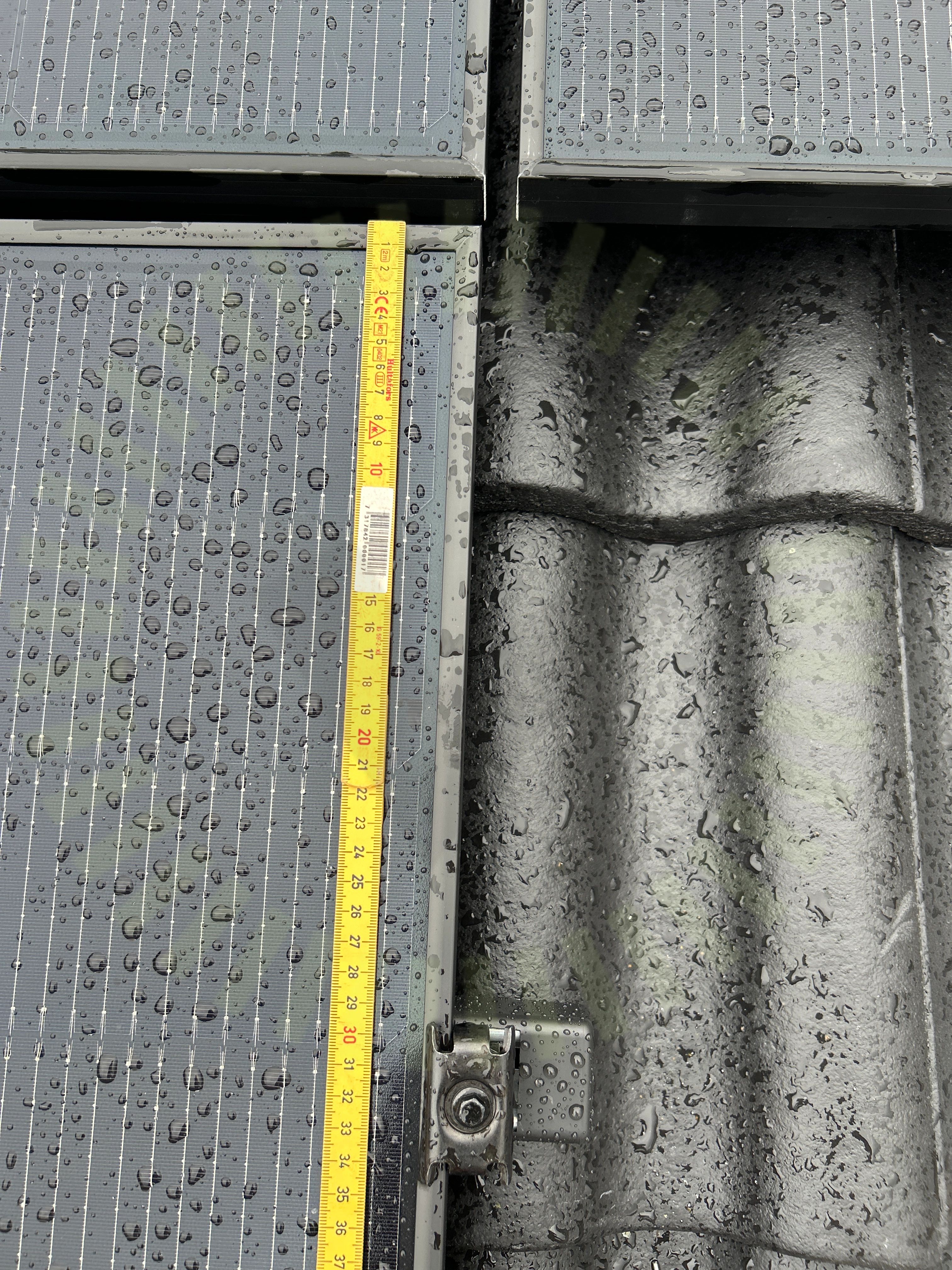

Fästens placering

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13

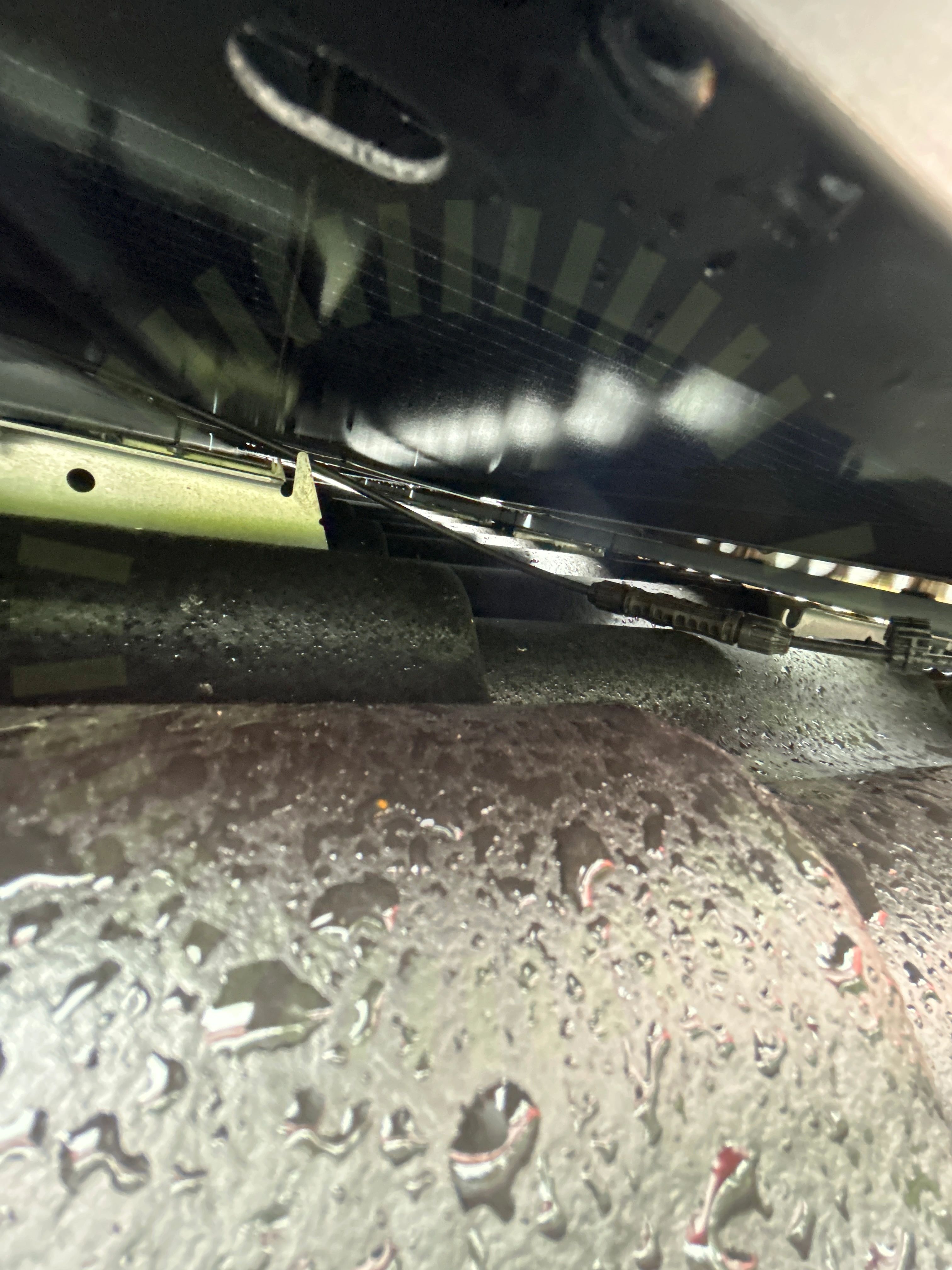

Stress på kontakter

2.2 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

4/19

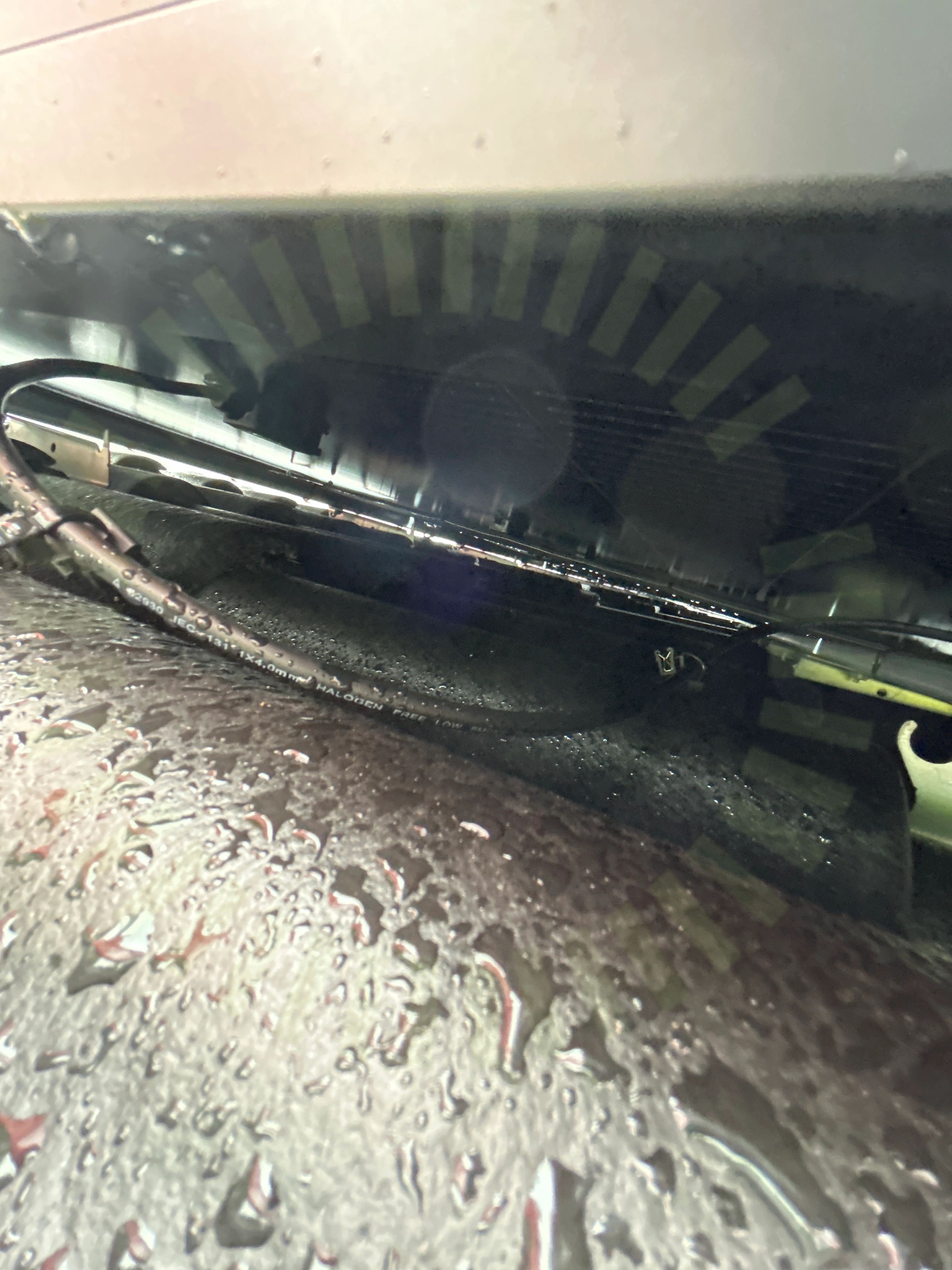

Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

3.2 Skenornas överhäng

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag för skenornas överhäng ej tillgängligt.

MAFI Solar Montagehandbok 2023 Rev G, sid 2

3.3 Snö- och Vindlastberäkning

Inte godkänd

Använd takkrok är annan än den som är angiven i snö- och vindlastberäkningen vilket ger felaktiga förutsättningar.

Tillverkarens montageanvisningar

3.4 Takkrokarnas CC

Inte godkänd

Korrekt lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakgenomföringUnderbyggnadVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

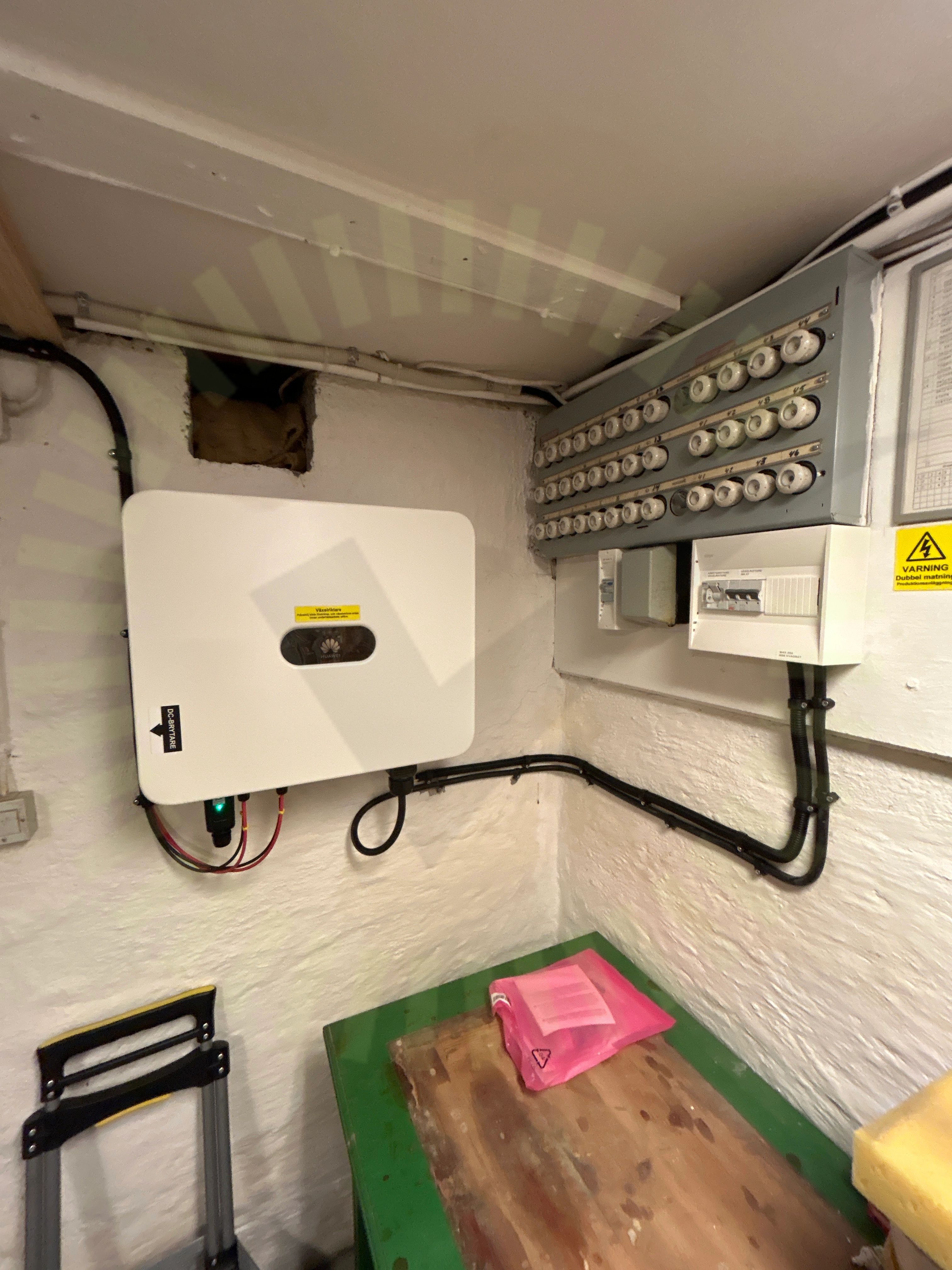

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

37/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
