Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

HERO Solkraft

Datum

18 oktober 2024

Ort

Kungsör, Västmanlands län
DC Kontakter anslutning
AC anslutning växelriktare
Underliggande takpanna
92% godkända8% ej godkända

Om installationen

PanelerDenim: U M3 405-410 BB 108H
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
TillbehörCHINT: Huawei DTSU666 (med CT)
HERO Solkraft

Installerad av HERO Solkraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Smartmätare

Anmärkningar

1/6
Matning till smartmätare

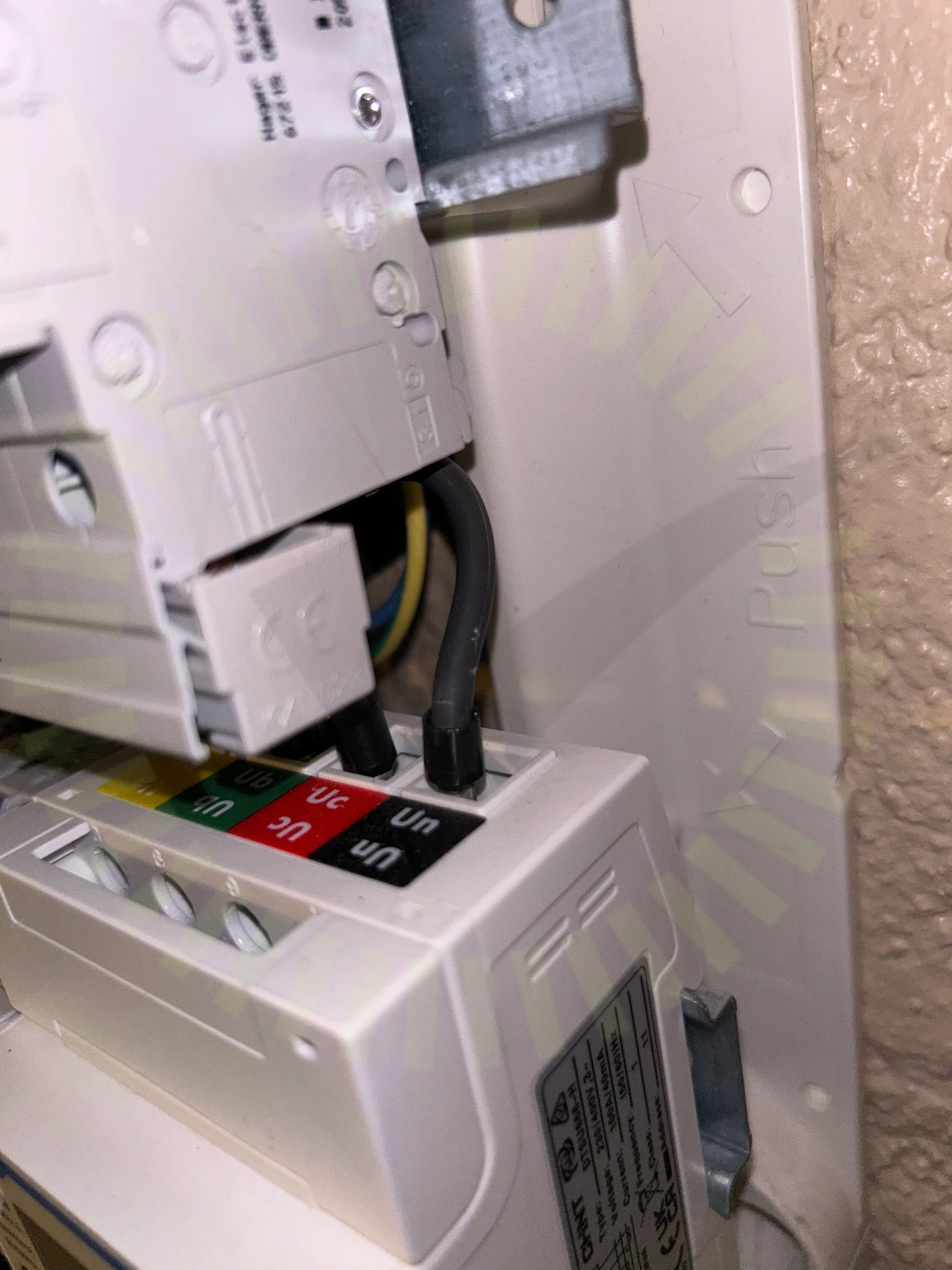

2.1 Matning till smartmätare

Inte godkänd

Fel färgval på smartmätarens neutralledare.

Godkända kontrollpunkter

5/6
Anslutning av CT klämmorFastsäkring av produktPlacering av CT klämmorSignalkabel till växelriktarenSkador singalkablage

Tak 1, Denim: U M3 405-410 BB 108H

Godkända kontrollpunkter

15/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

3/23
Infästning utanför takstol

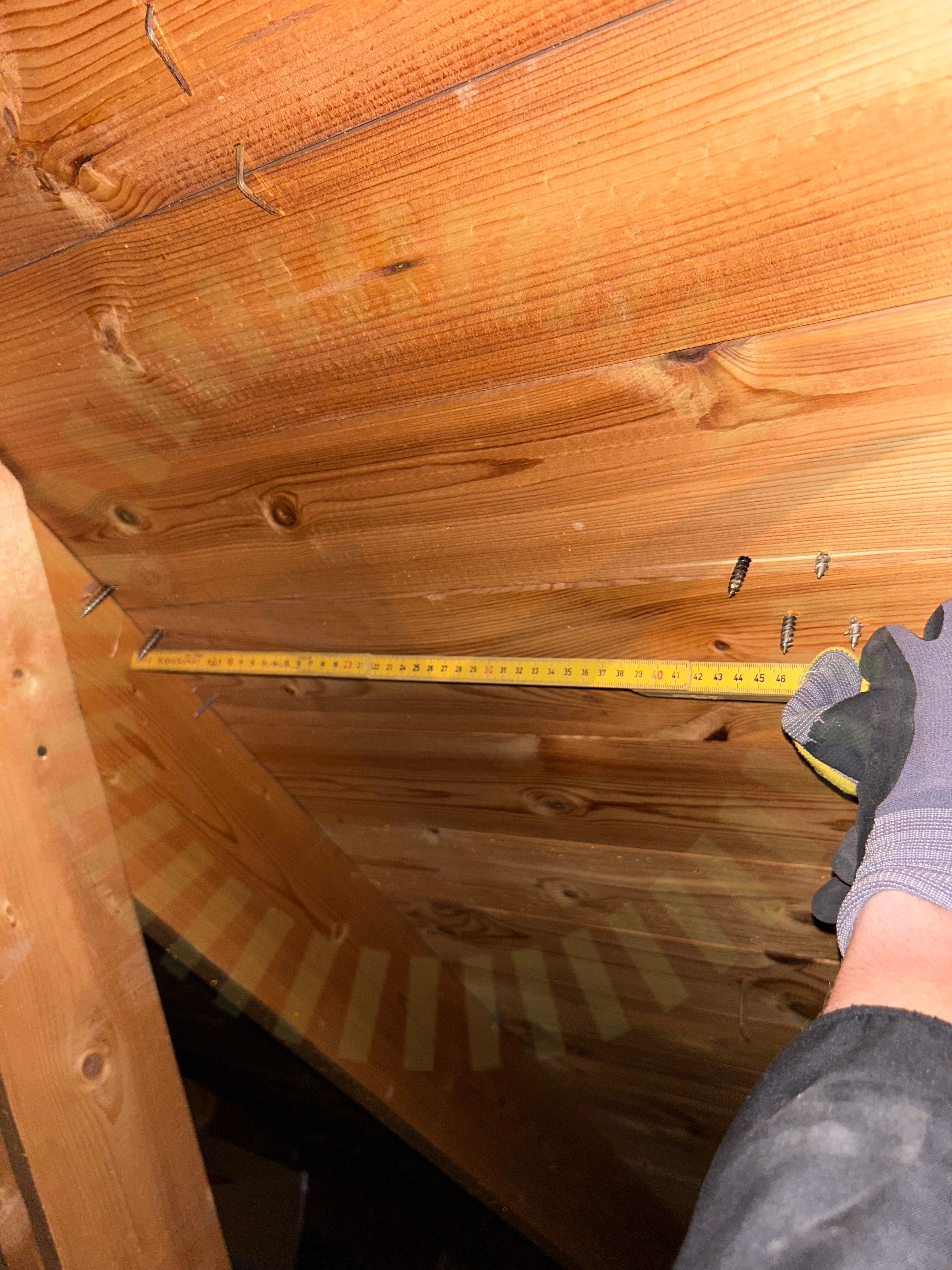

4.1 Infästning utanför takstol

Inte godkänd

Råspontsinfästning är felaktigt utförd. Kroken är placerad för långt ifrån takstol.

Datablad Strongline Heavy Duty Takkrok, Sida 2
Takgenomföring

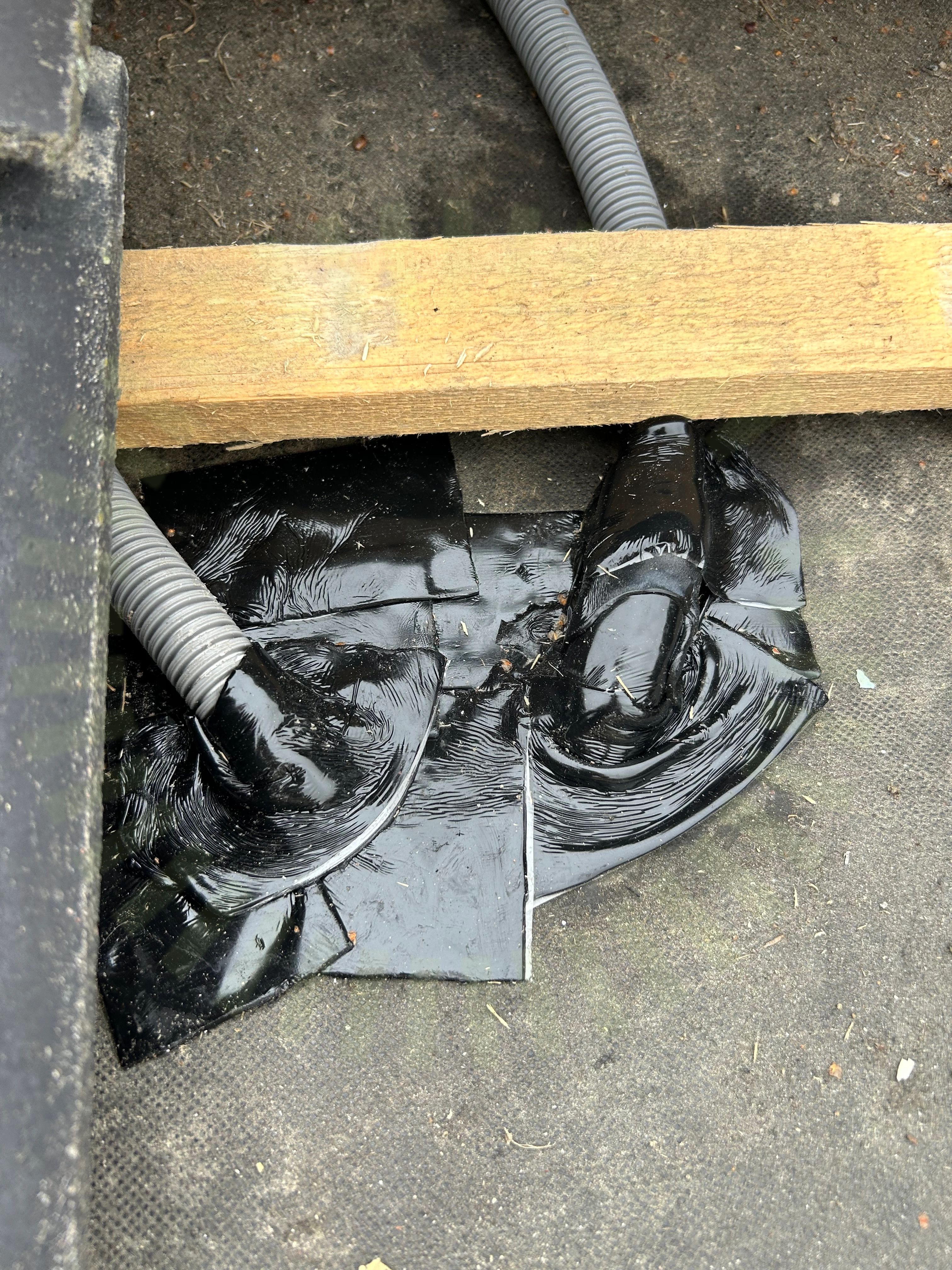

4.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas. Produkt har börjat släppt i kanter.

Underliggande takpanna

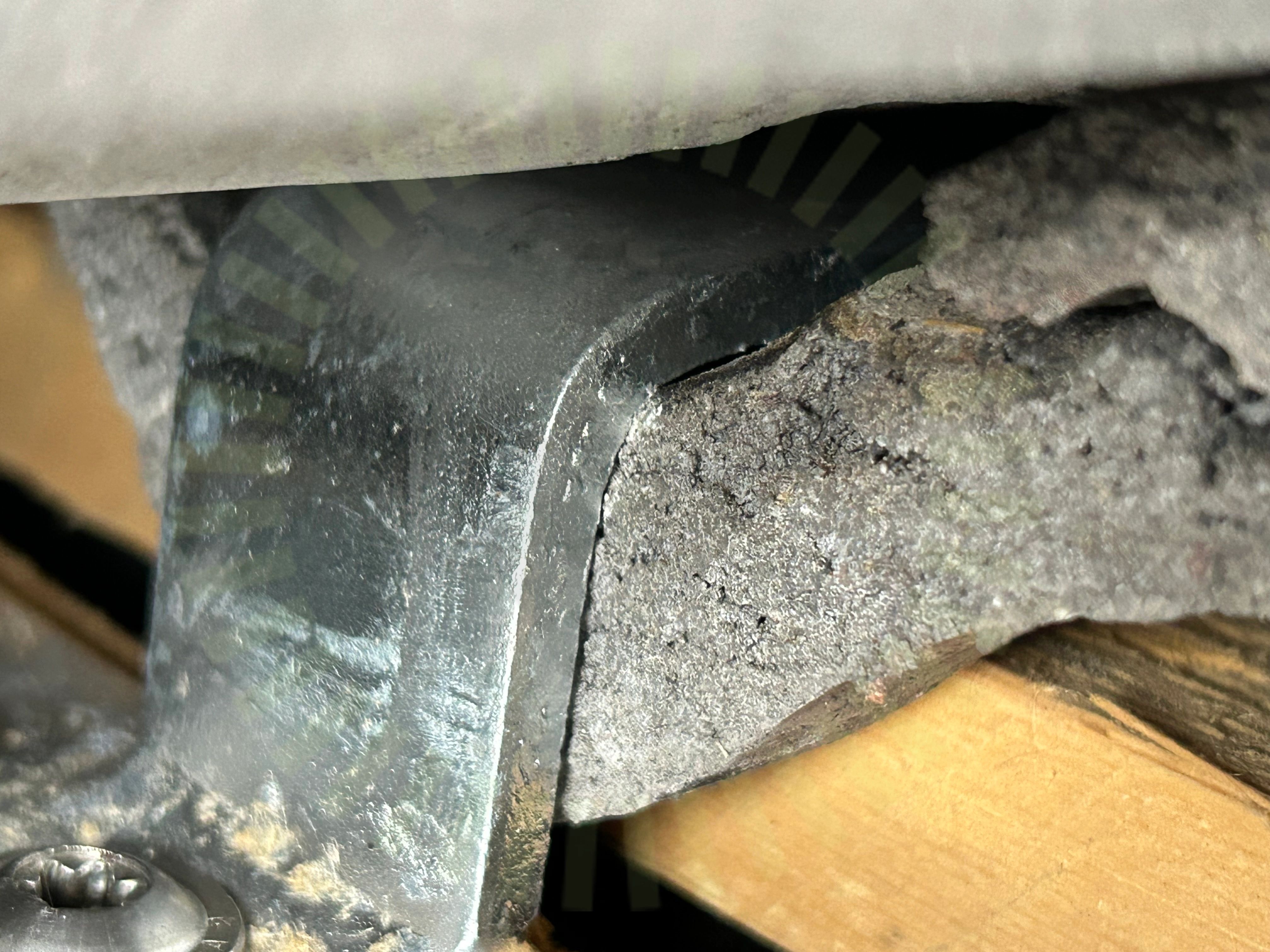

4.3 Underliggande takpanna

Inte godkänd

Felaktigt avstånd mellan takkrok och underliggande takpanna. Krok ligger mot underliggande takpanna.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 16

Godkända kontrollpunkter

20/23
Blandning av takkrokarDC kabel förläggningDistansplatta takkrokFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/4
Varning för backspänning

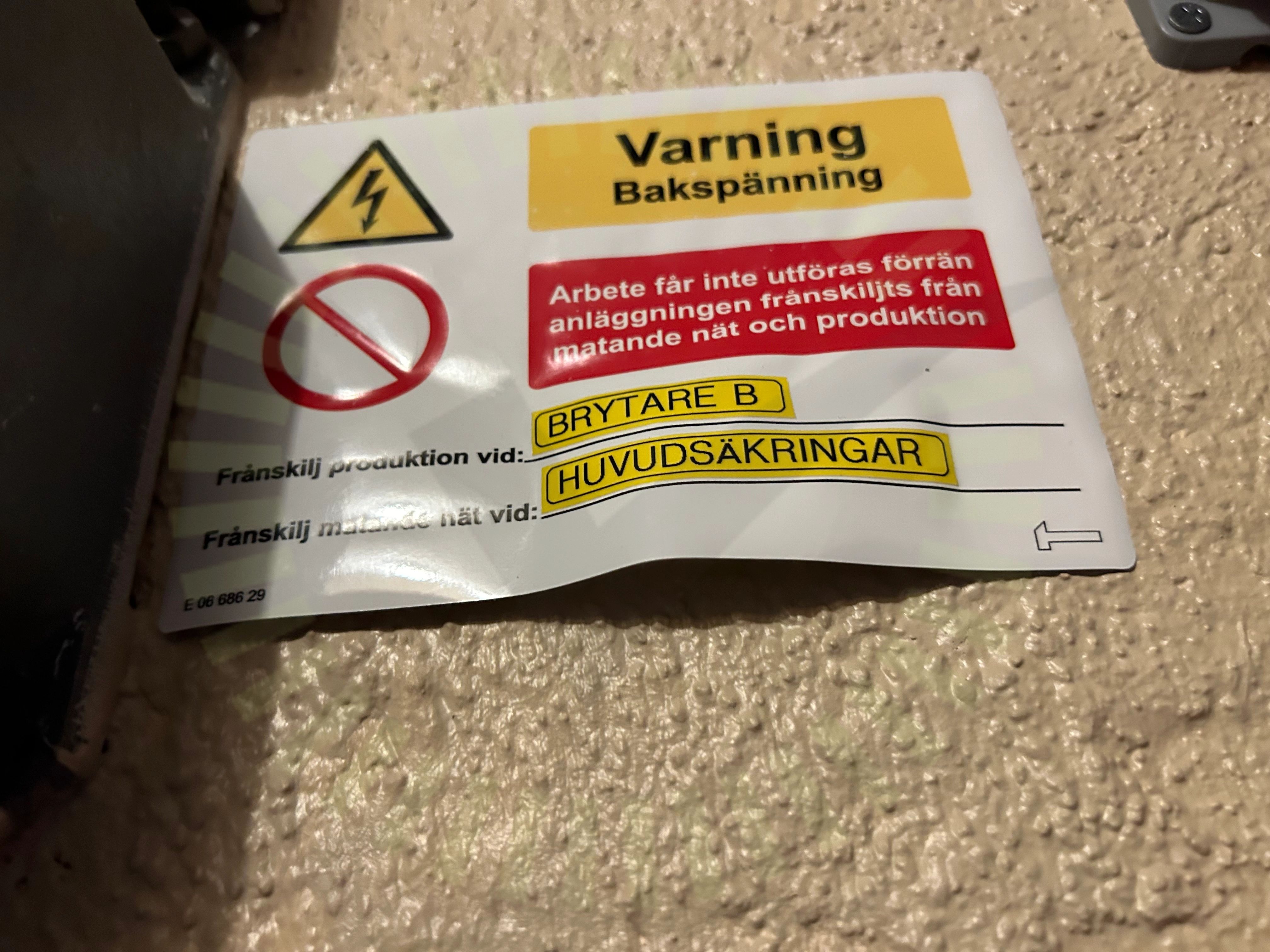

5.1 Varning för backspänning

Inte godkänd

Märkning är inte tillförlitligt fäst.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

3/33
AC anslutning växelriktare

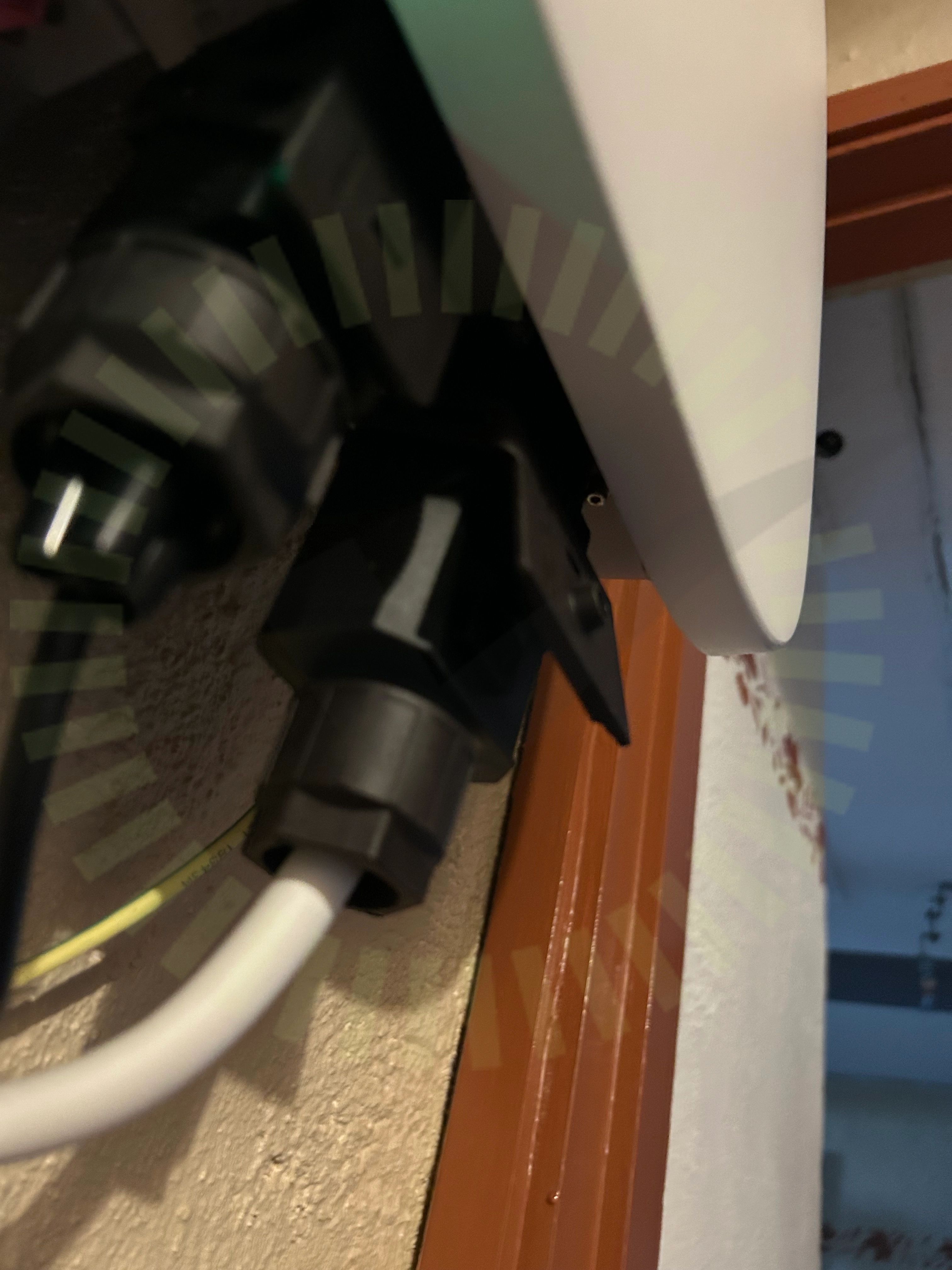

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 45-48
DC Kontakter anslutning

6.2 DC Kontakter anslutning

Inte godkänd

DC-kontakter är inte monterade enligt tillverkarens anvisningar. Förskruvning får inte bottnas.

MA231 (de_en) Assembly instructions, Sida 10.
Genomföringar

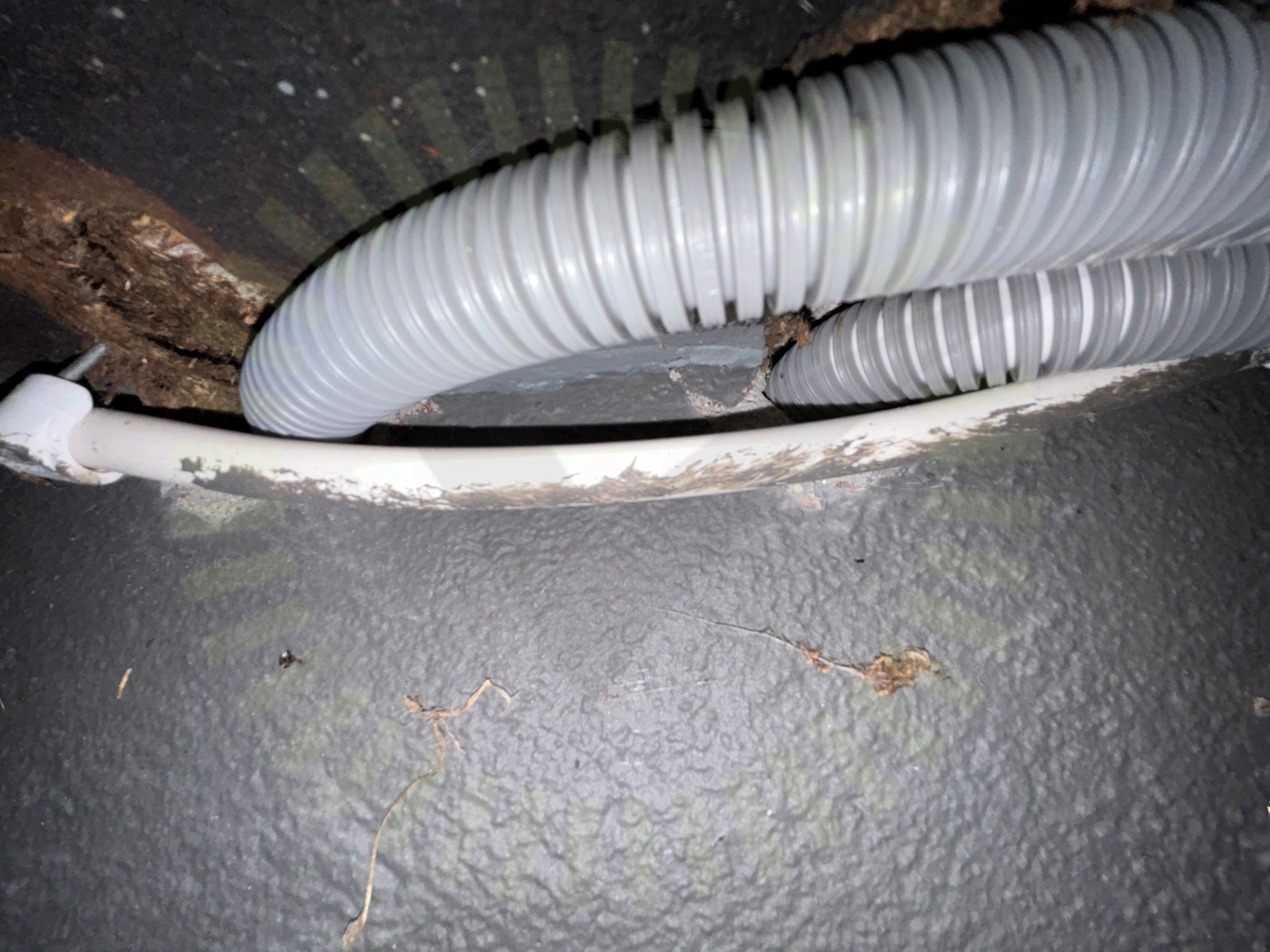

6.3 Genomföringar

Inte godkänd

Genomföringar inte tätade.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

30/33
AC kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
