Besiktningsrapport
9.4
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
10 juni 2024
Ort
Tygelsjö, Skåne län
Kabeldragning mellan takytor
Mittklämmor
Föremål mot bakstycke
Kopplingslåda böjradie
97% godkända
3% ej godkända
Om installationen
Paneler
Denim: U N3 XXX BBG 108H
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
CHINT: Sungrow DTSU666
Tillbehör
1KOMMA5°: Heartbeat
Tillbehör
Säkerhetsbrytare AC
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
15/15
Batteri PE
Batterimodul
DC anslutning
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av smartmätare
Fastsäkring av produkt
Omgivningstemperatur
Signalkabel till växelriktaren
Skador signalkablage
Smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Denim: U N3 XXX BBG 108H
Anmärkningar
2/15

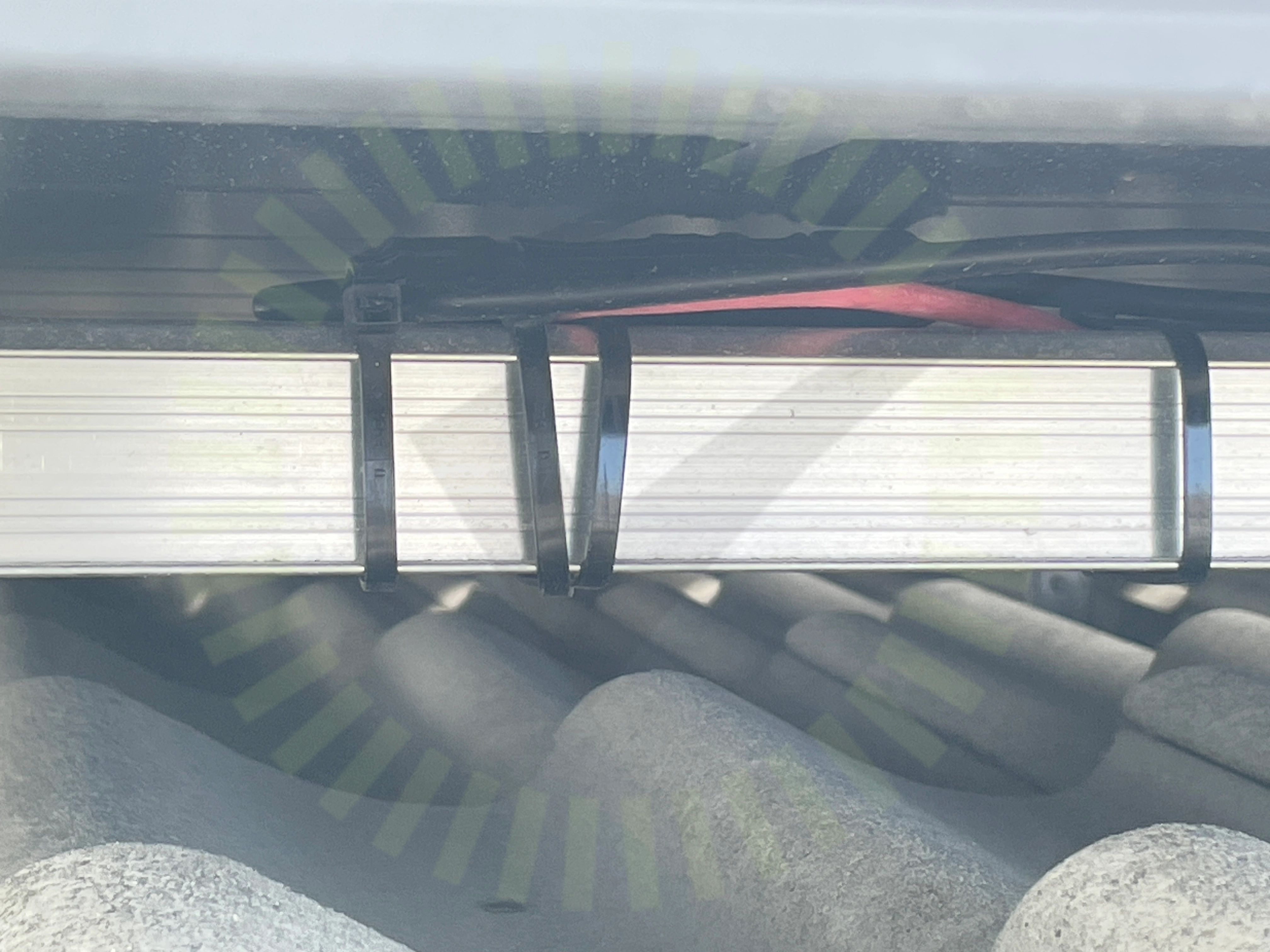

5.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.

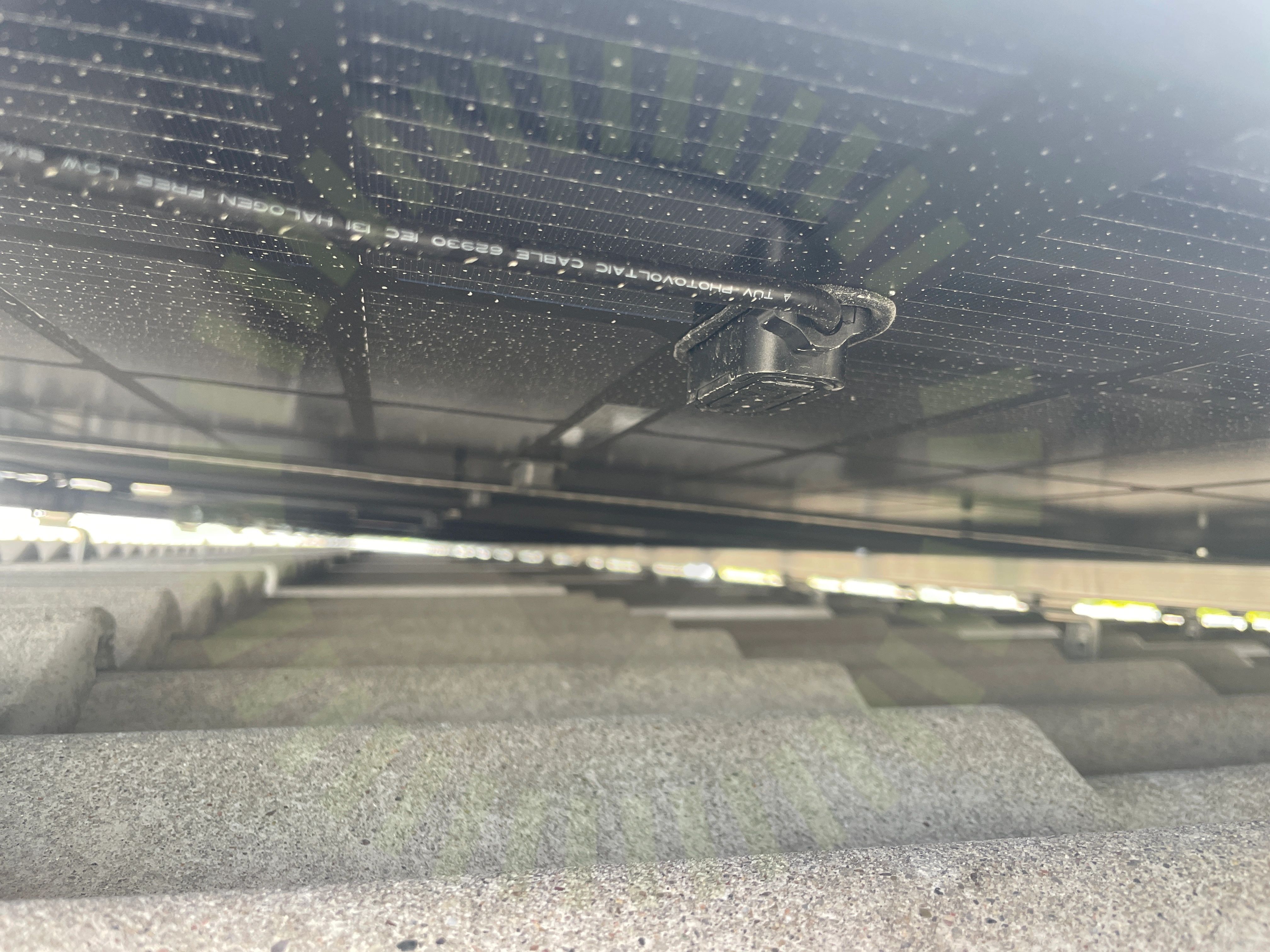

5.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/15
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, ESDEC Lutande Panntak
Anmärkningar
2/28
6.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor och ner till växelriktare är inte fastsäkrad.
SS 436 40 00 (712.522.101)

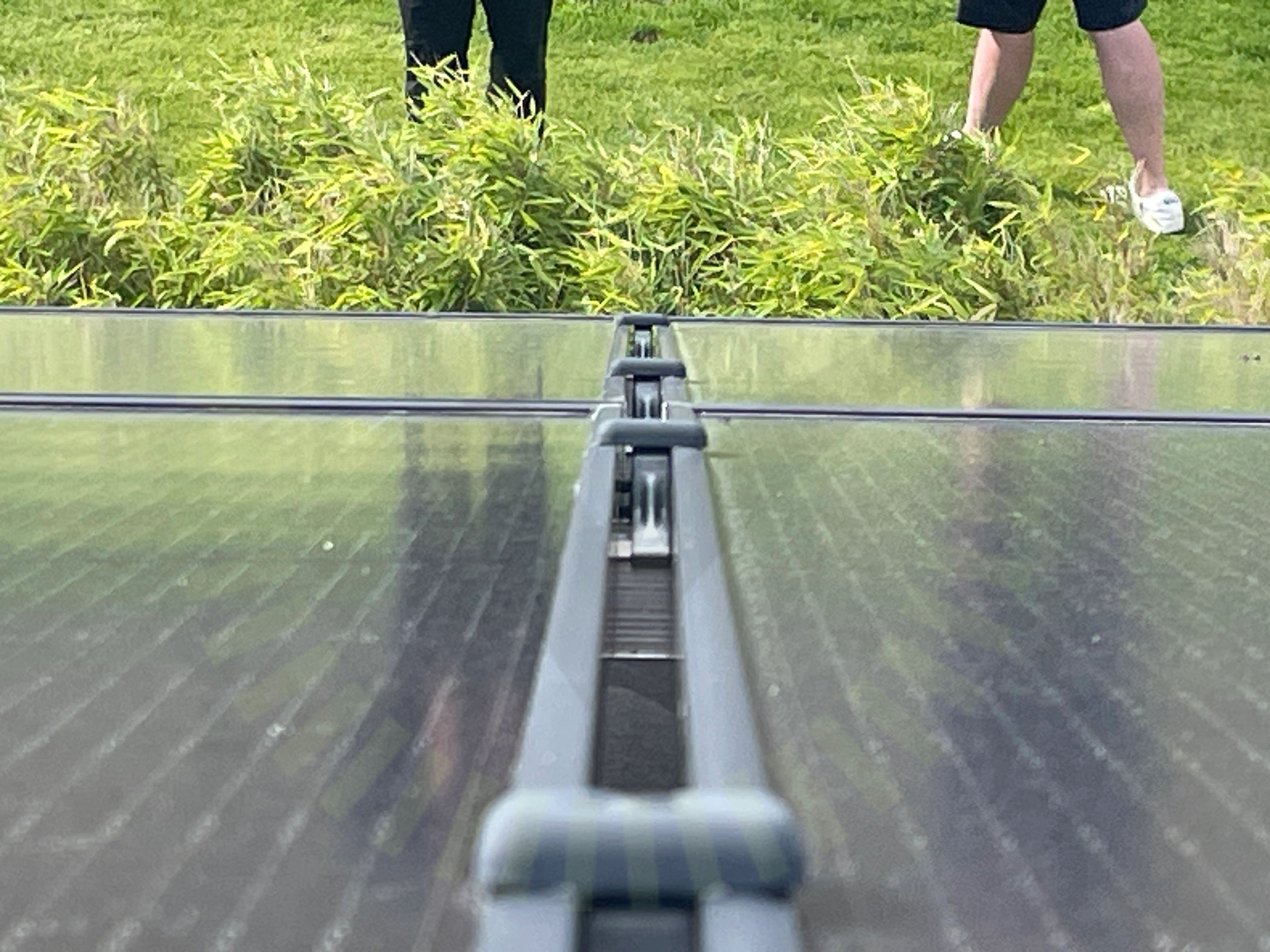

6.2 Mittklämmor
Inte godkänd
Mittfästen ligger inte korrekt an panelram.
Godkända kontrollpunkter
26/28
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Förstärkningsskruv
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Panelstorlek
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Termisk brytpunkt skenor
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
