Besiktningsrapport

8.1

Installation genom

Elteknik i Lund

Datum

20 juli 2023

Ort

Bara, Skåne län

PEN-ledare

Klämmornas placering

Skenornas infästning

+ 10

83% godkända17% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC

MontagesystemESDEC Lutande Panntak

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Astronergy: CHSM54M(BL)-HC

Anmärkningar

4/16

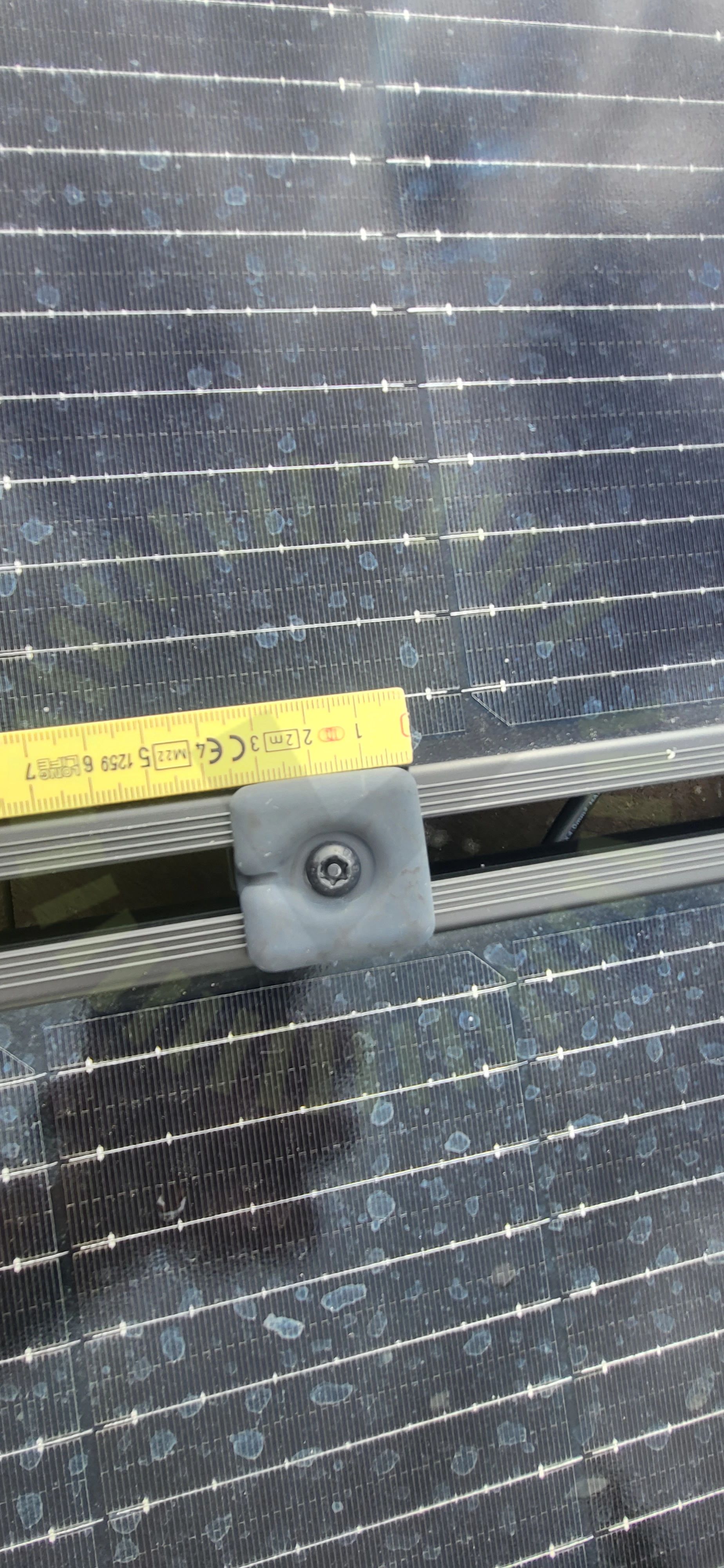

1.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 15

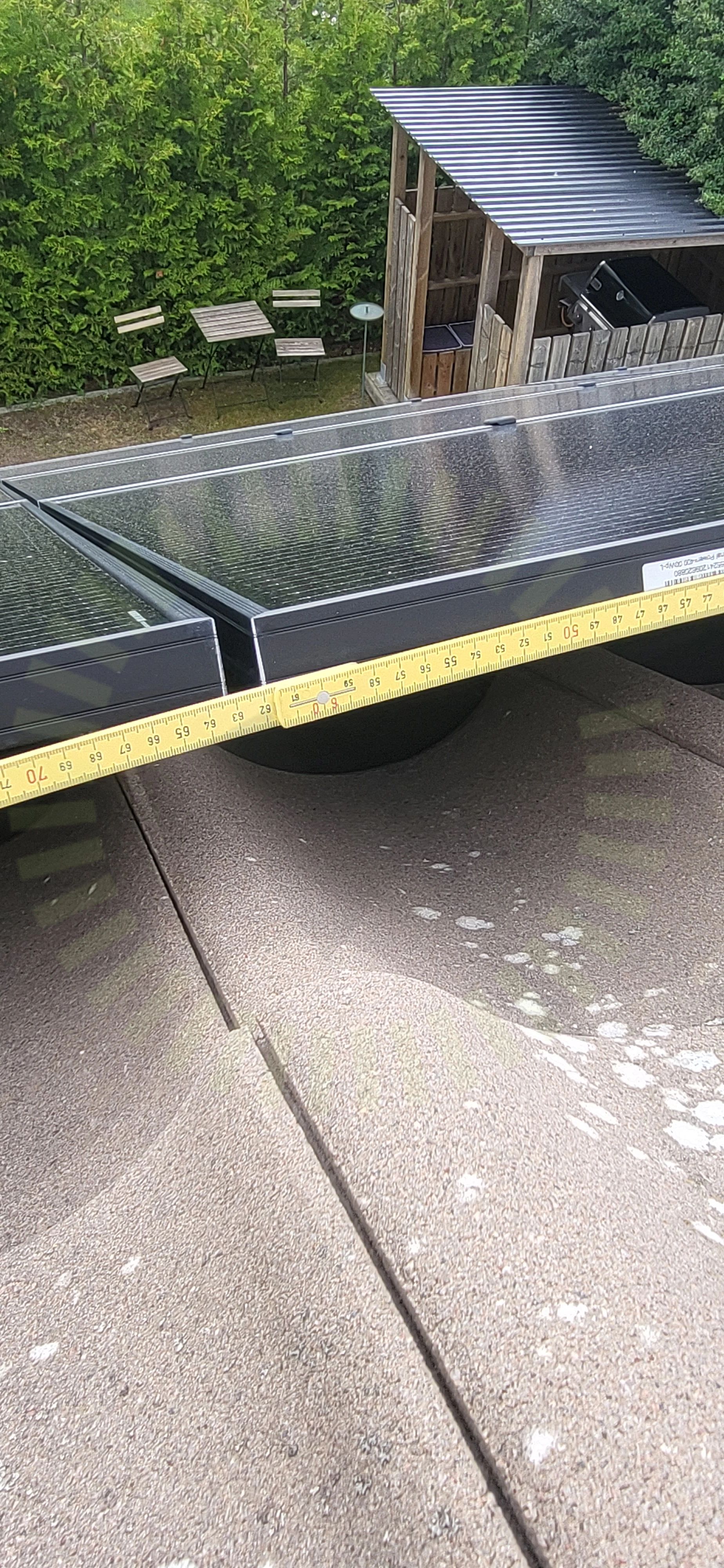

1.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

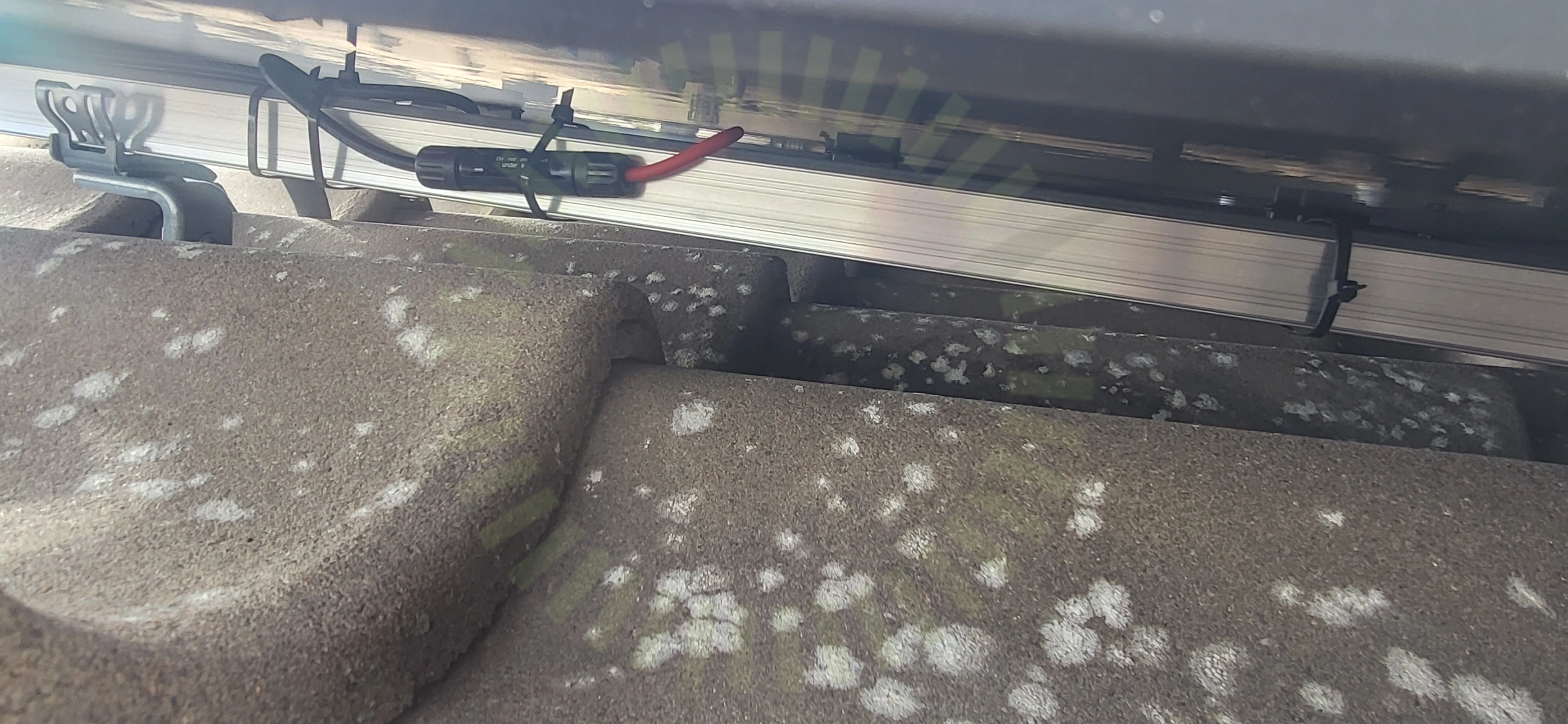

1.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

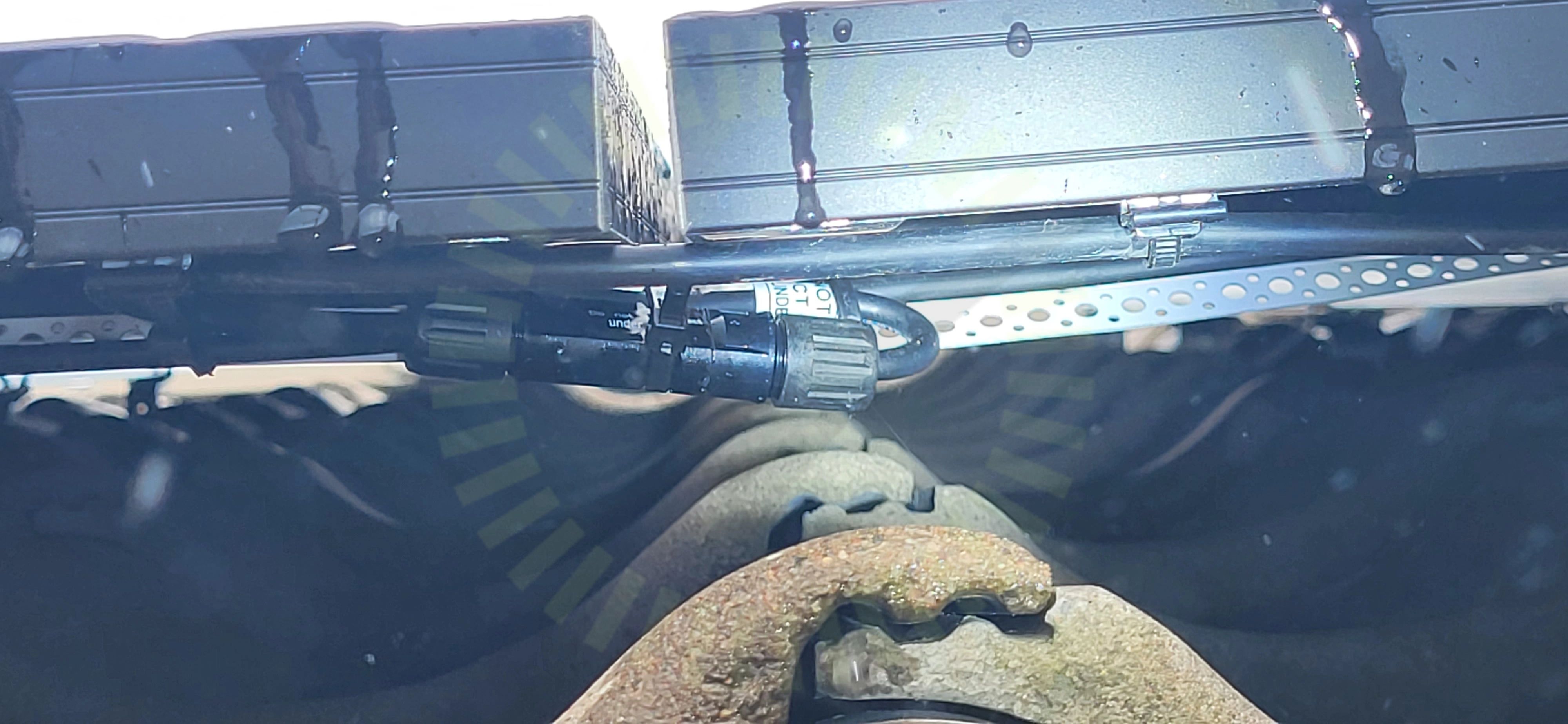

1.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/16

Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

4/26

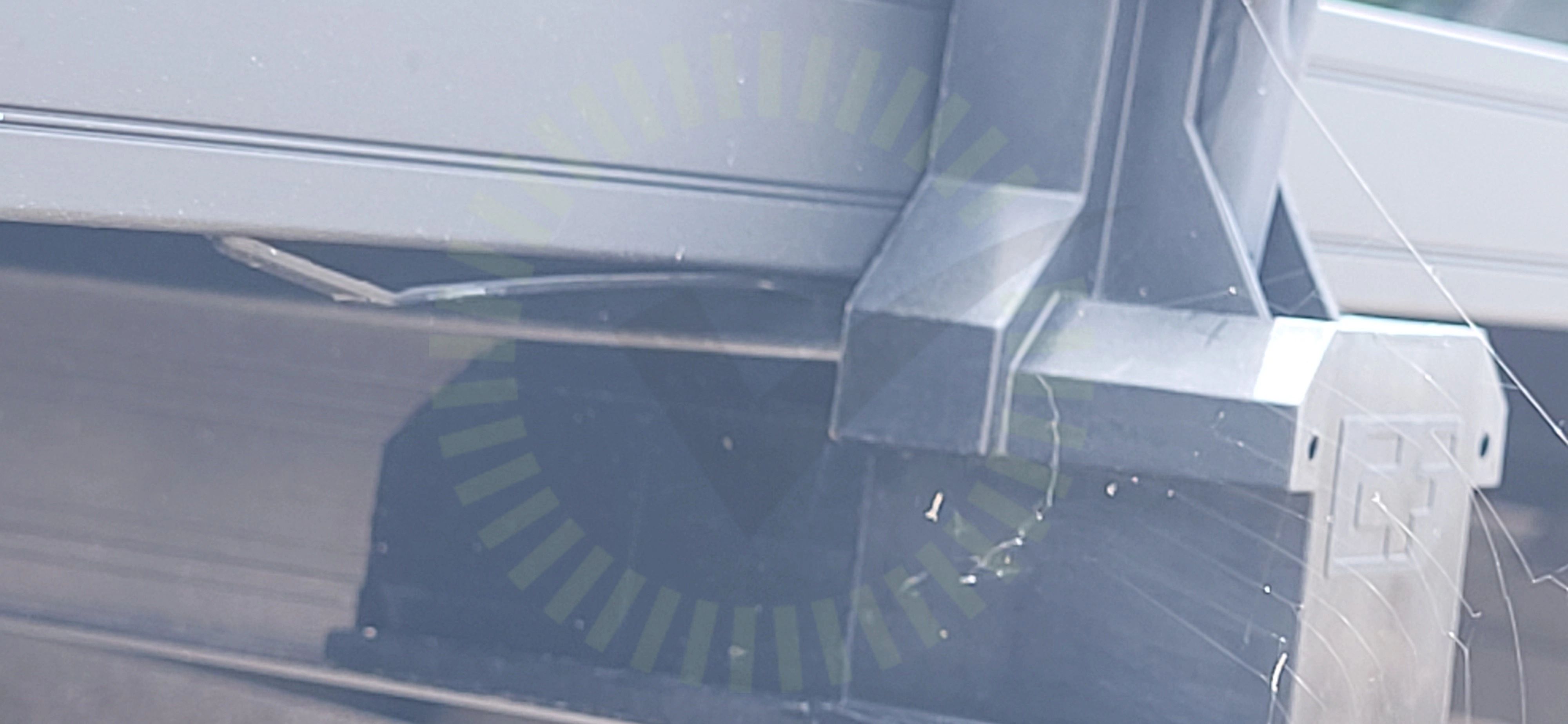

2.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

2.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för horisontella skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

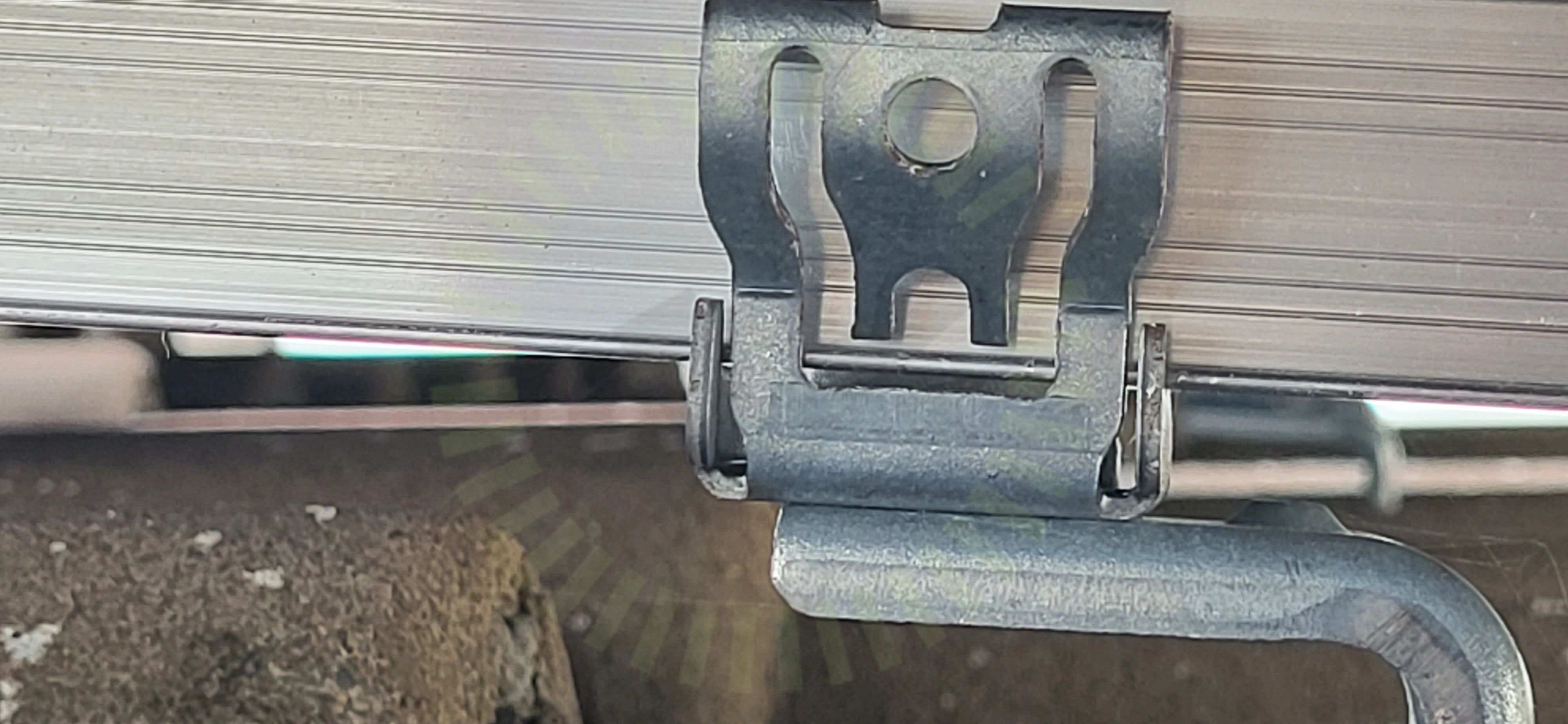

2.3 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenan botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

21/26

DC kabel förläggningFrämmande materialKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Solis: S5-GR3P(3-20)K

Anmärkningar

8/40

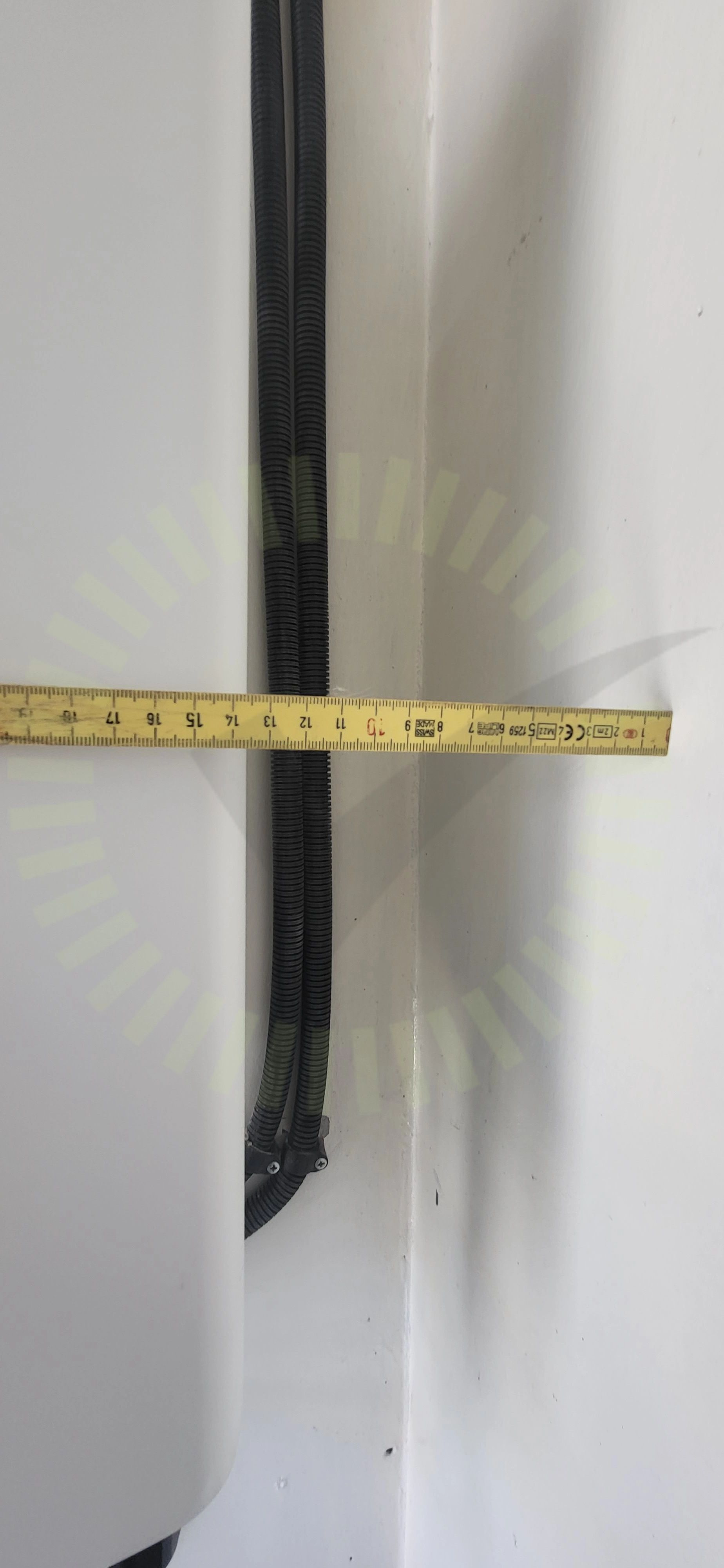

3.1 Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

3.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade.

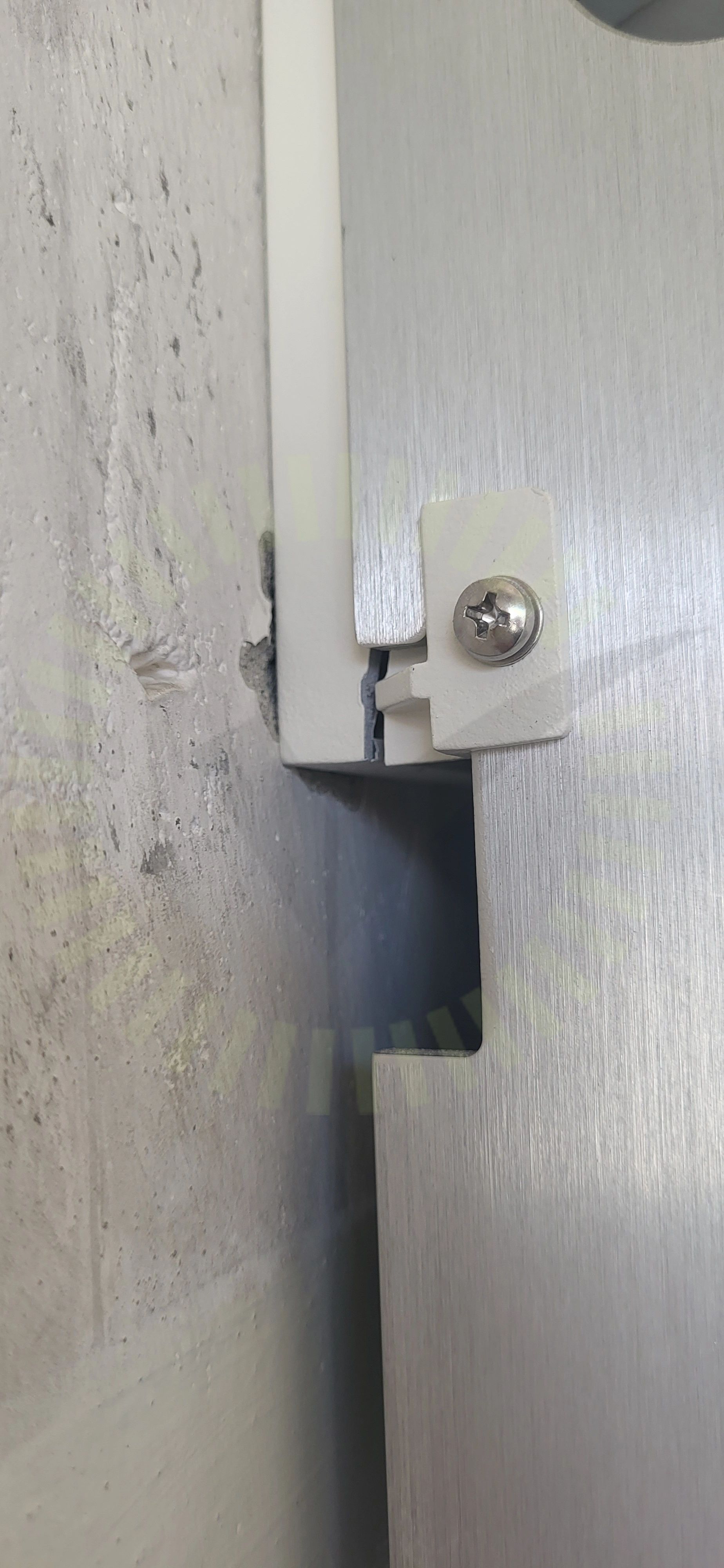

3.3 Fastsäkring av produkt

Inte godkänd

Fästet är avknäckt.

Tillverkarens anvisningar

3.4 Förskruvning

Inte godkänd

Förskruvning är ej spänd.

Tillverkarens anvisningar

3.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

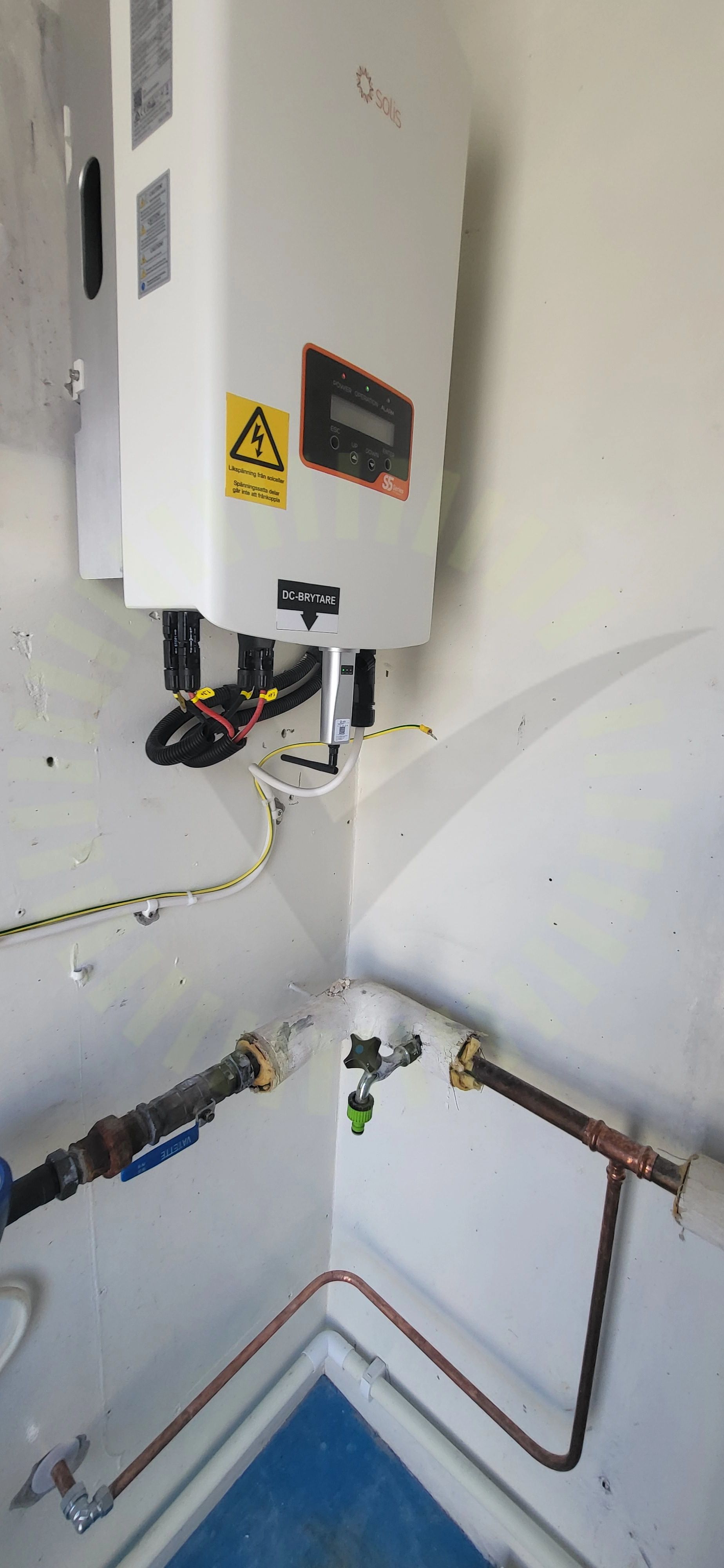

3.6 PE

Inte godkänd

Växelriktarens chassi är inte jordat.

Tillverkarens anvisningar

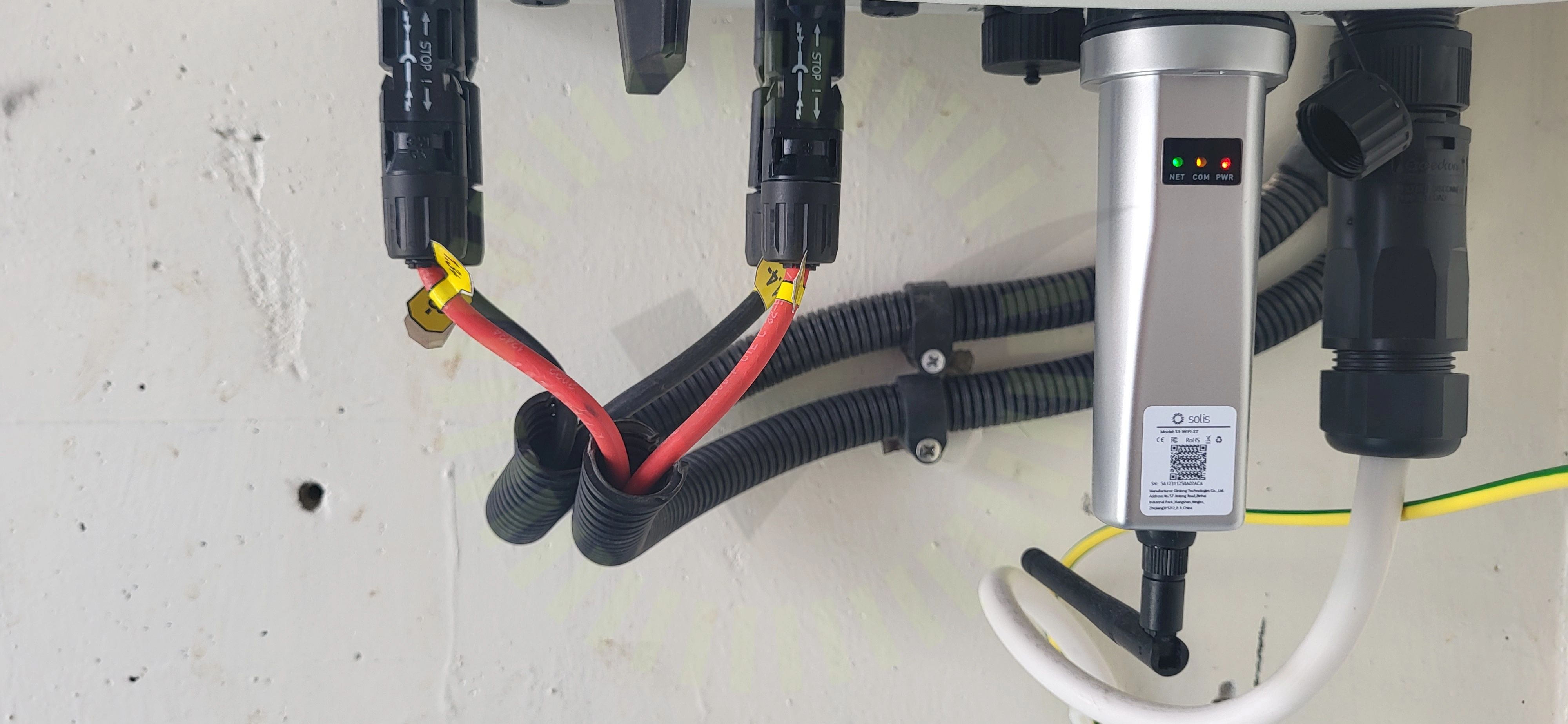

3.7 Stress på kontakter

Inte godkänd

Kabel drar i kontakter.

3.8 Strängdesign

Inte godkänd

Paneler i olika väderstreck är kopplade i samma sträng.

Godkända kontrollpunkter

32/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDirekt solljusDubbel matningGenomföringarHuvudsäkringInformering av solcellerInfästningKabelKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSkarp kantSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareUtrymmeVarning för backspänningVarning för likspänningVentilationVinkelVäderbeständigt material

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Undercentral

Anmärkningar

1/8

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

7/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
