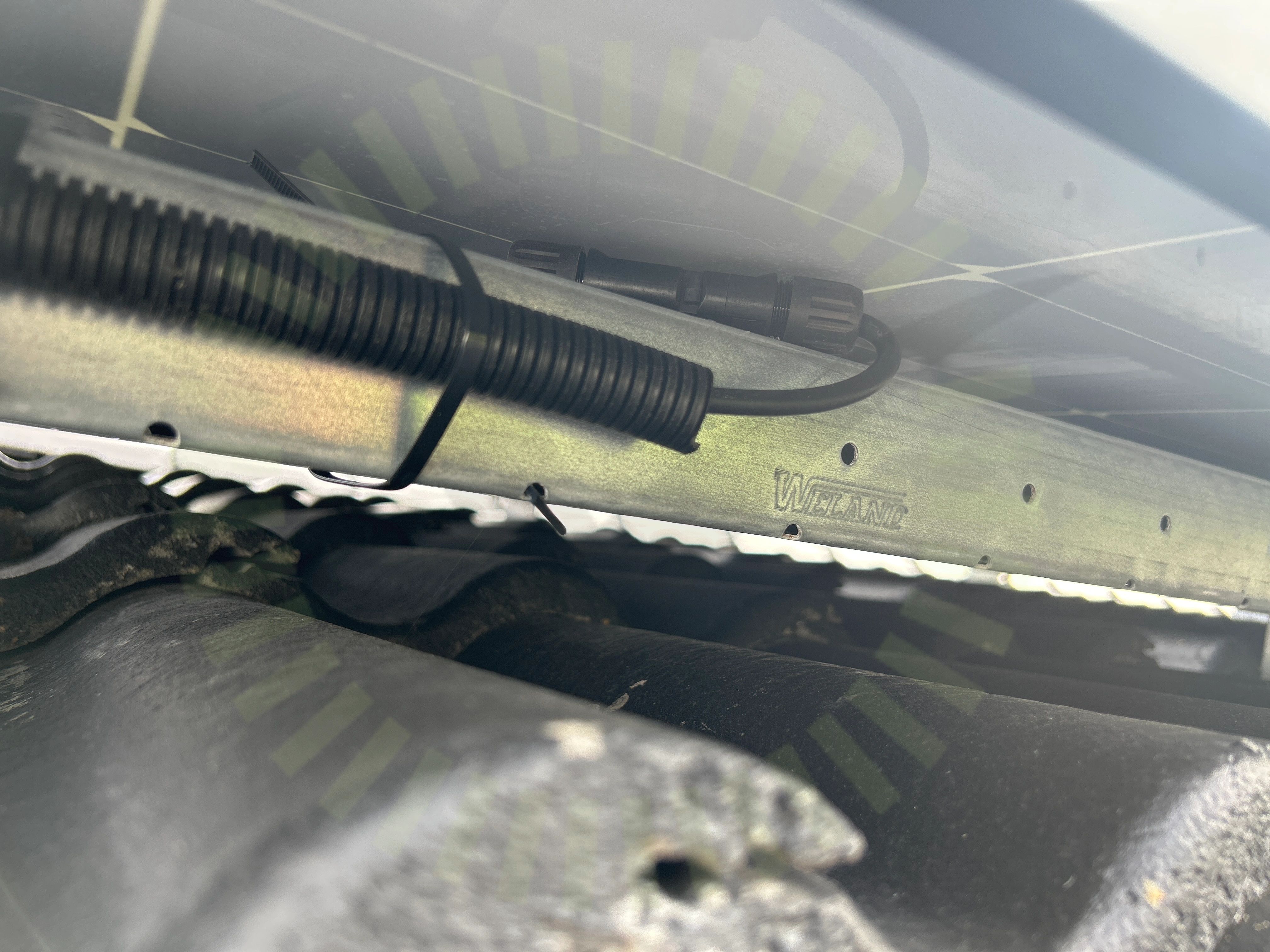

2.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Besiktningsrapport
8.5
Installation genom
Nova Solar
Datum
13 september 2023
Ort
Torslanda , Västra Götalands län
88% godkända12% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/17

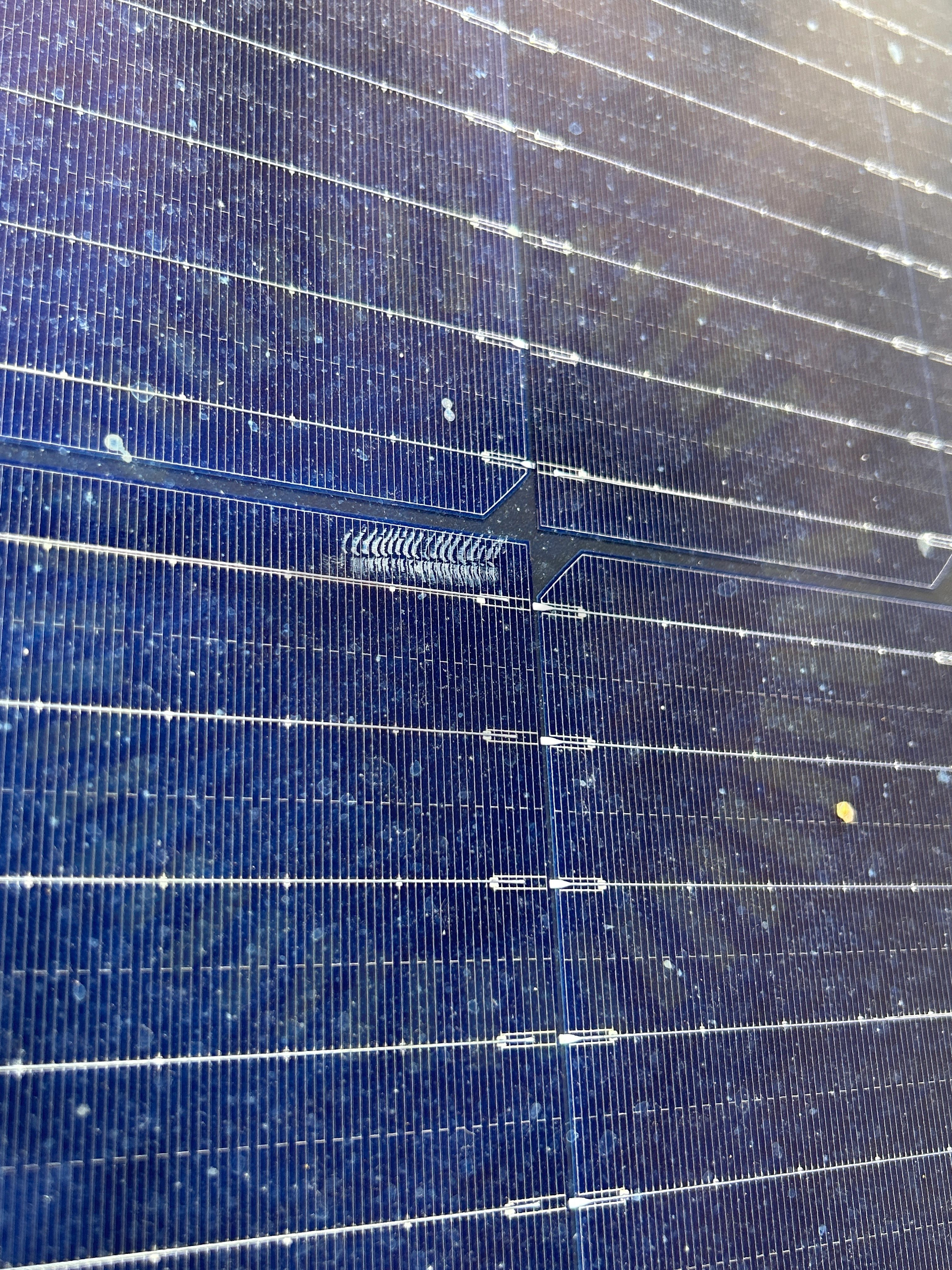

2.2 Punktbelastning
Inte godkändPanelernas framsida har utsatts för punktbelastning. Handavtryck vid kanten av panelen. 3st.
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradieSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
5/24

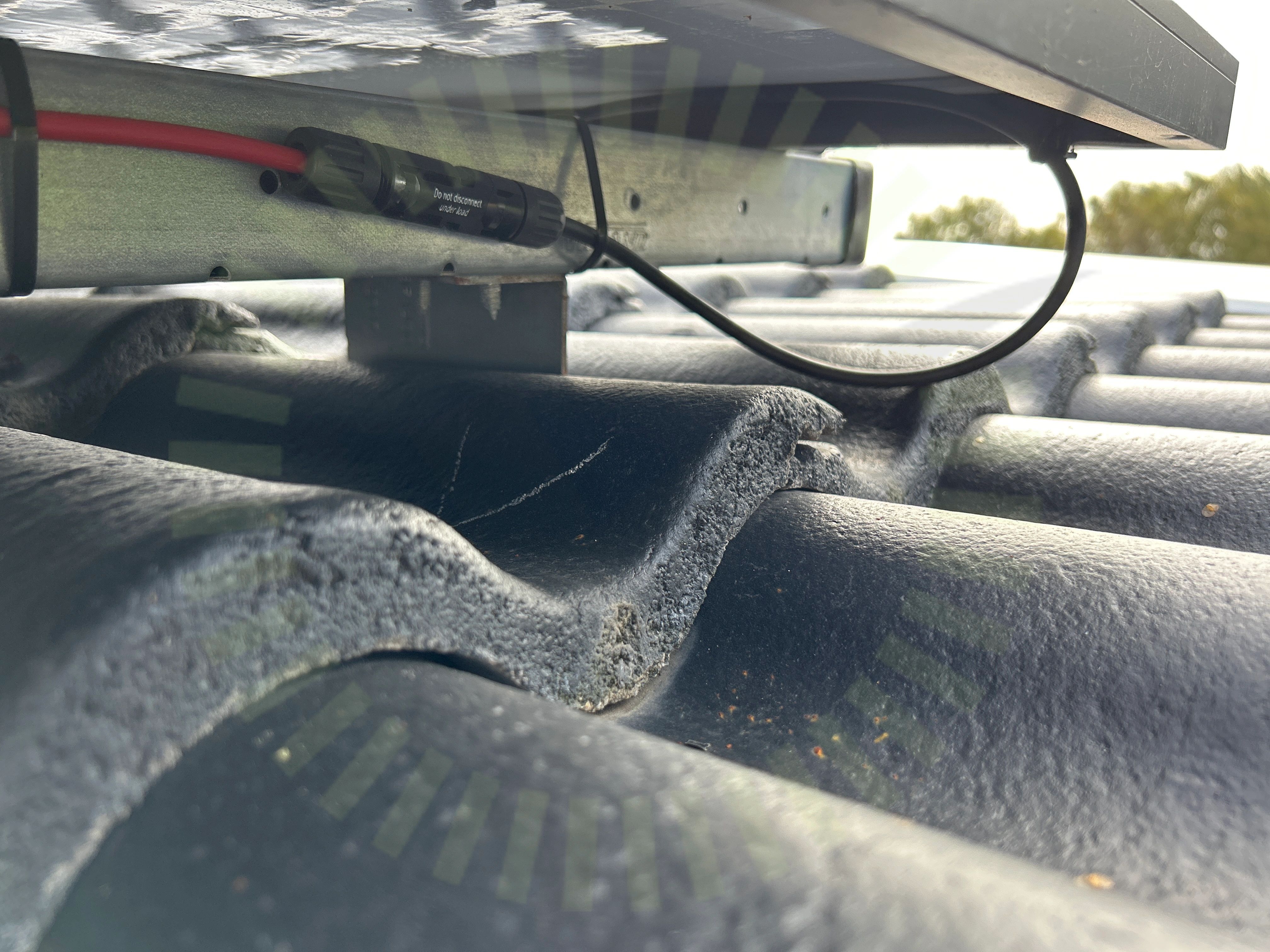

3.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
3.2 Mittklämmor
Inte godkändFelplacerade mittfästen.
MA5111 Sid 1 (1) | Version 4 - 221117

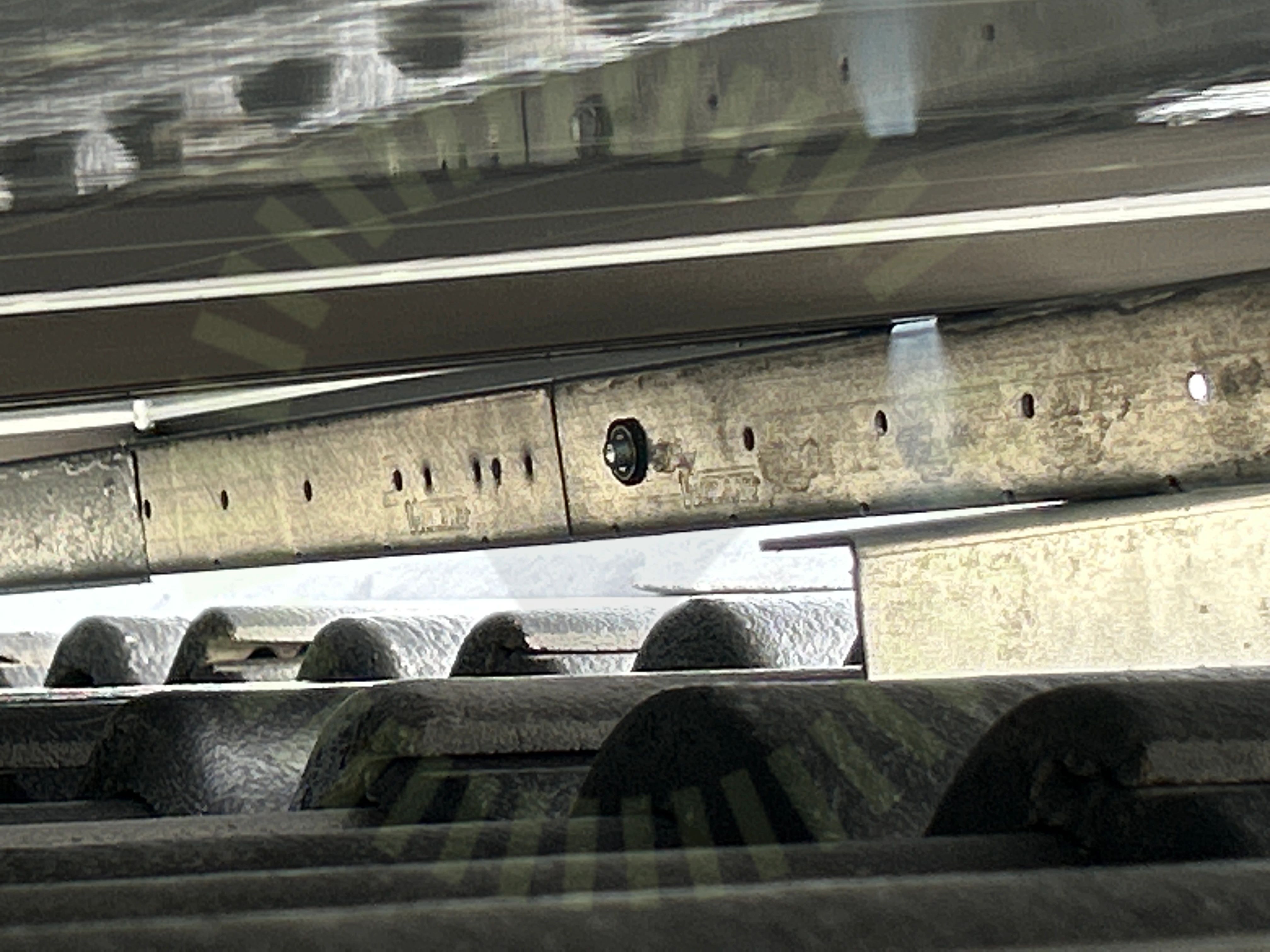

3.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruvar vid skenkoppling.
MA5102 Sid 1 (1) | Version 3 - 221101
3.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Högre takhöjd än i lastberäkning, uppmätt mått 4,5m (3m i lastberäkning).
Tillverkarens montageanvisningar

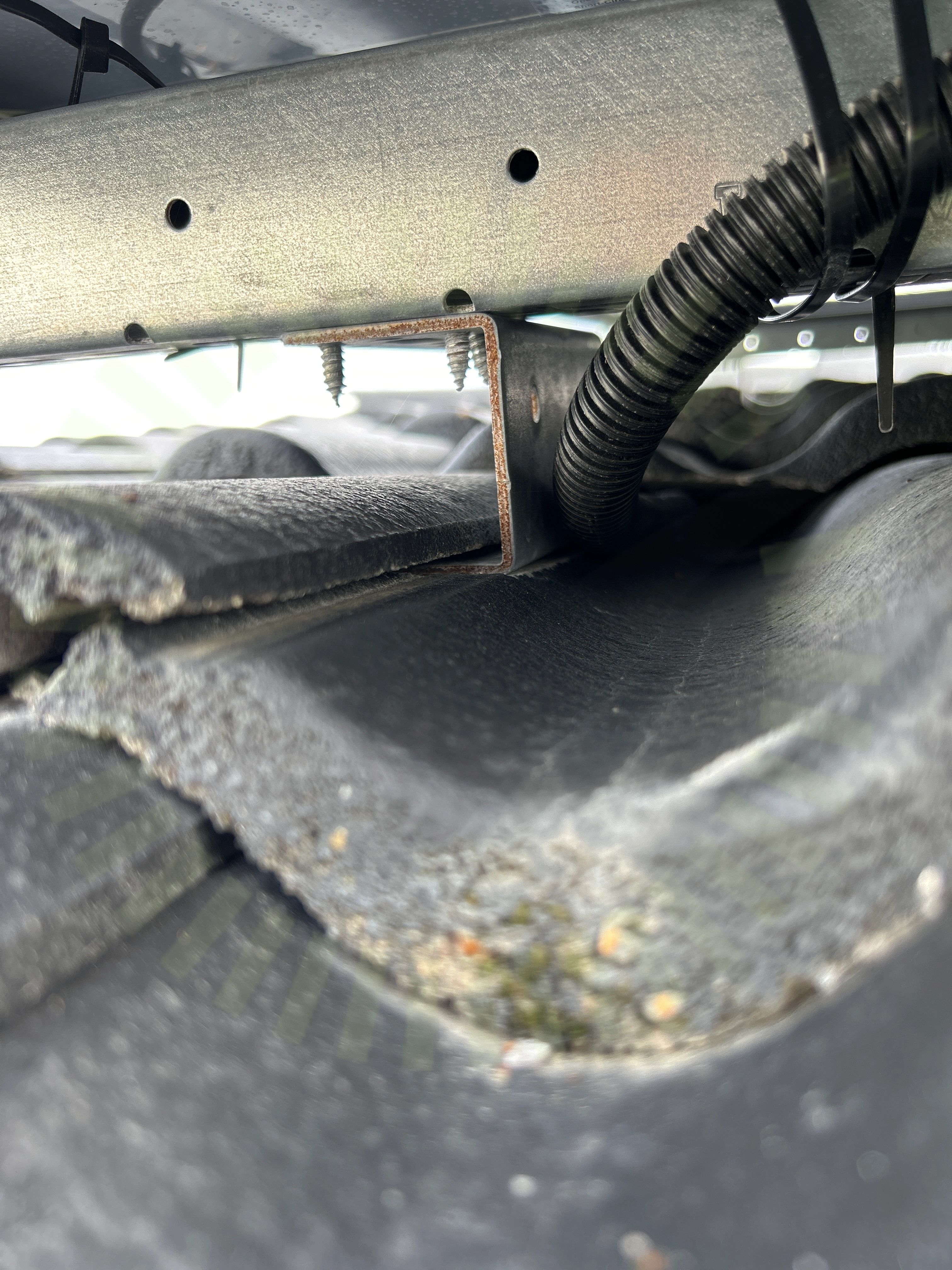

3.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
19/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/33

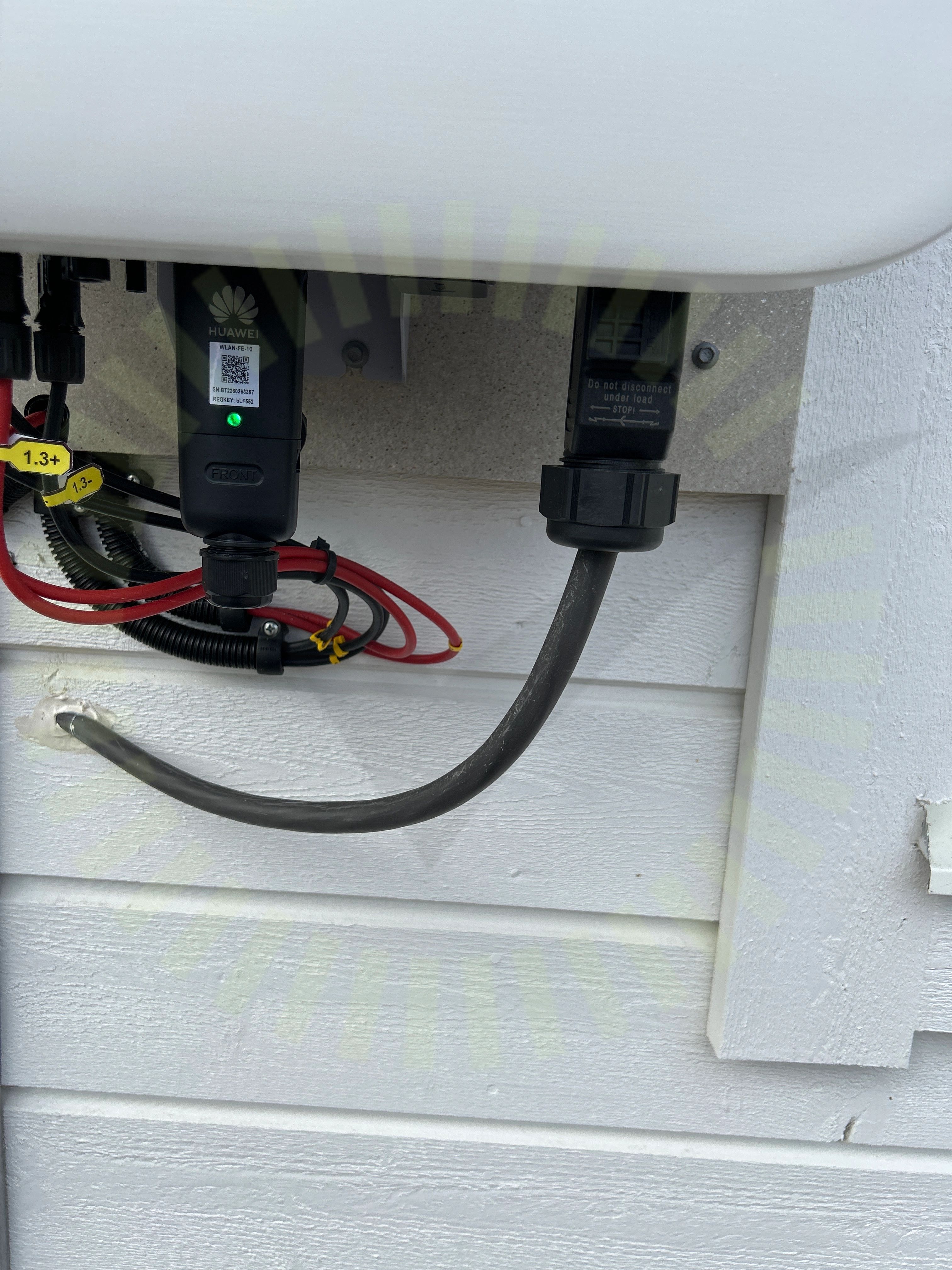

5.1 AC Böjradie
Inte godkändKabelns böjradie inte godkänd, står i spänt läge mot väggen.

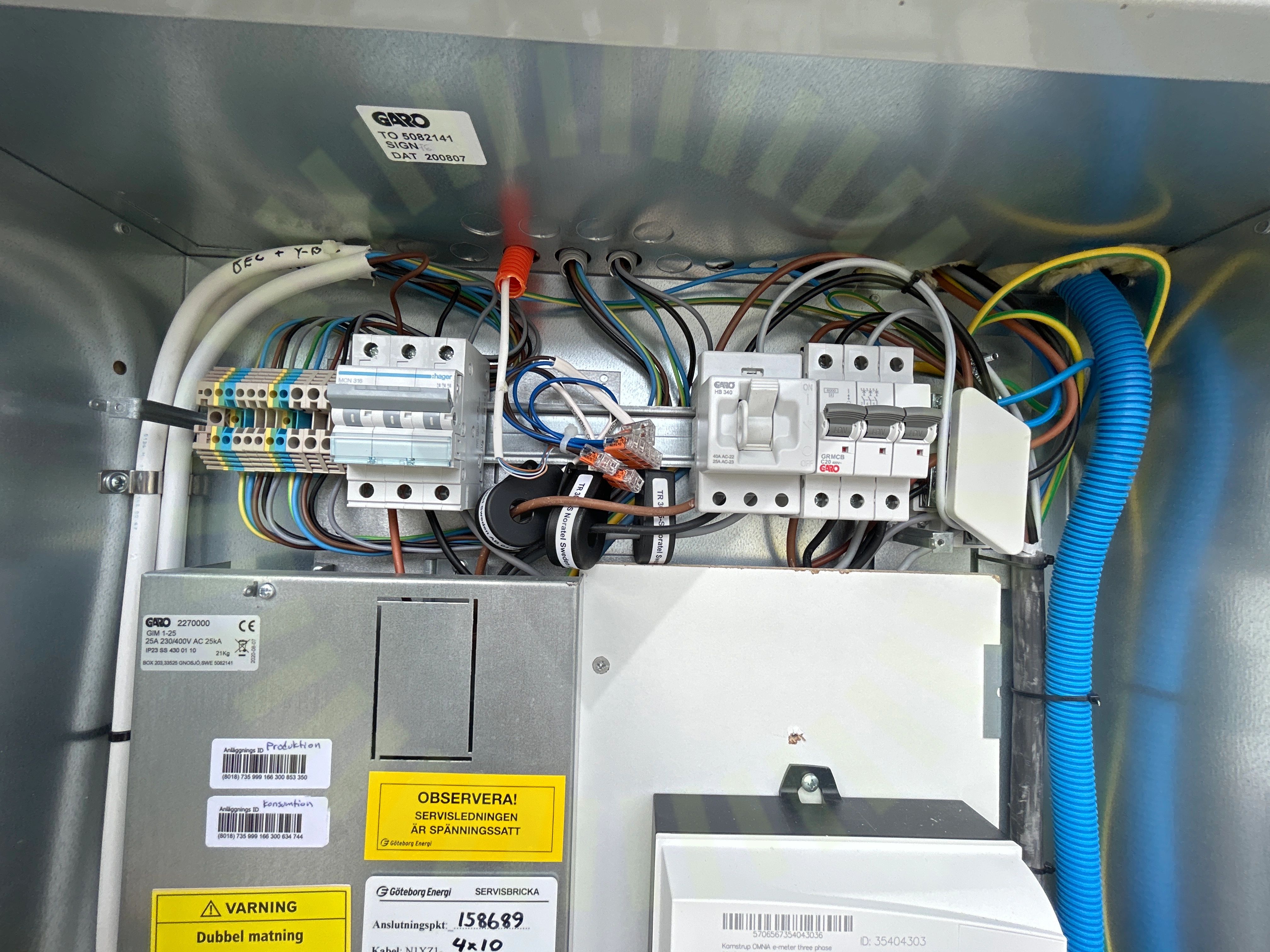

5.2 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kablen rekommenderas.

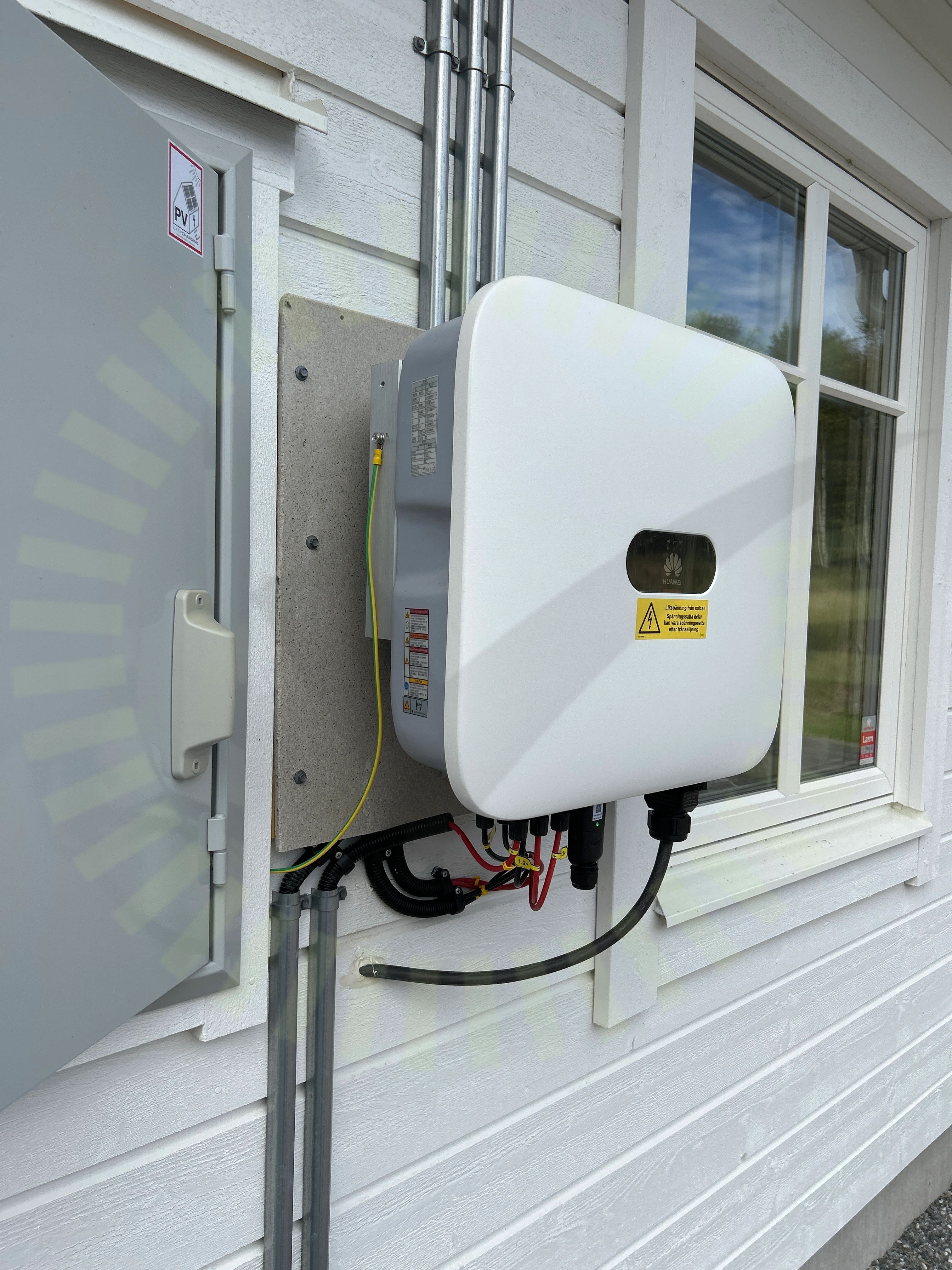

5.3 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.
https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

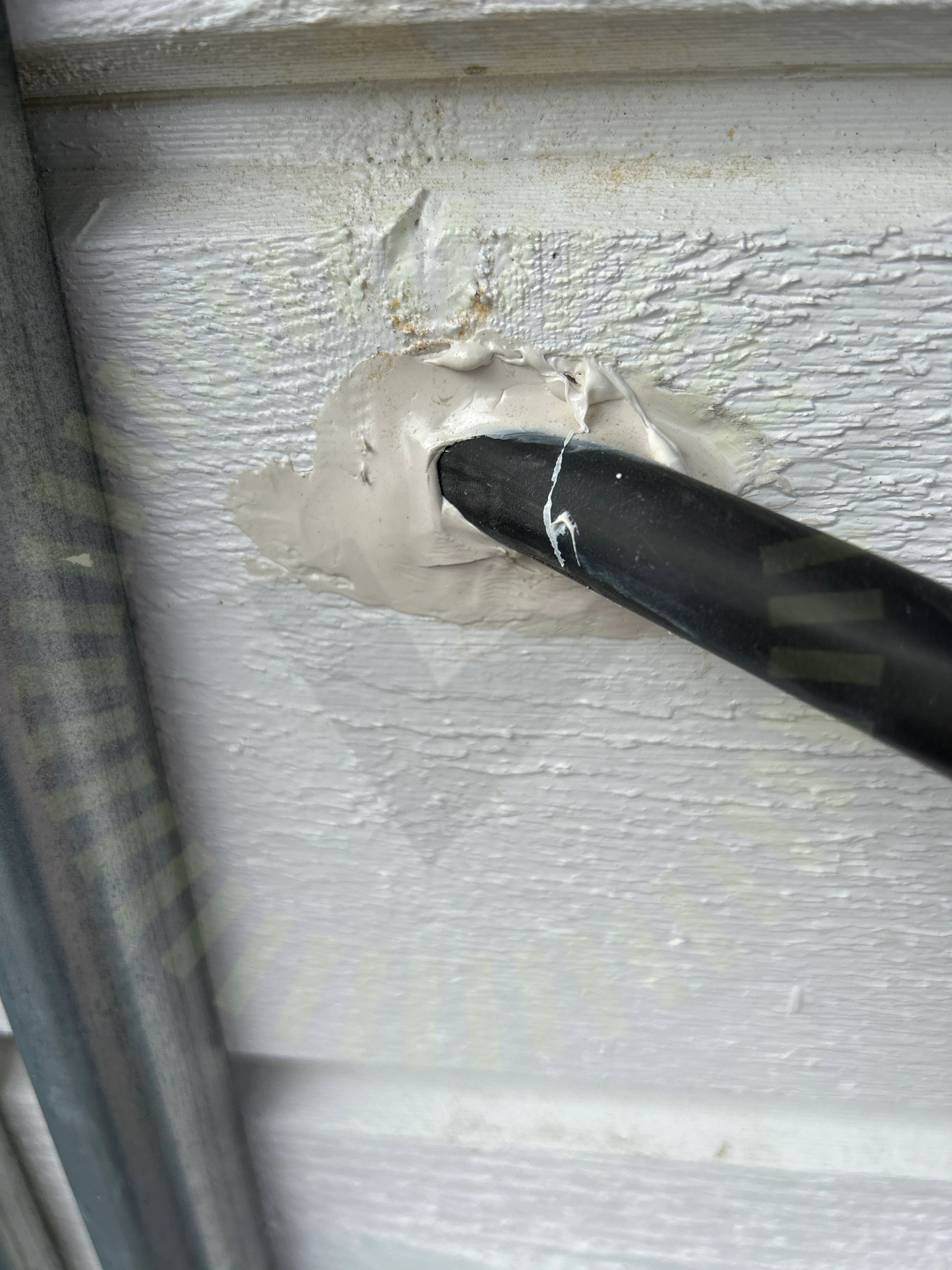

5.4 Genomföringar
Inte godkändGenomföring inte tätad med rätt fog.

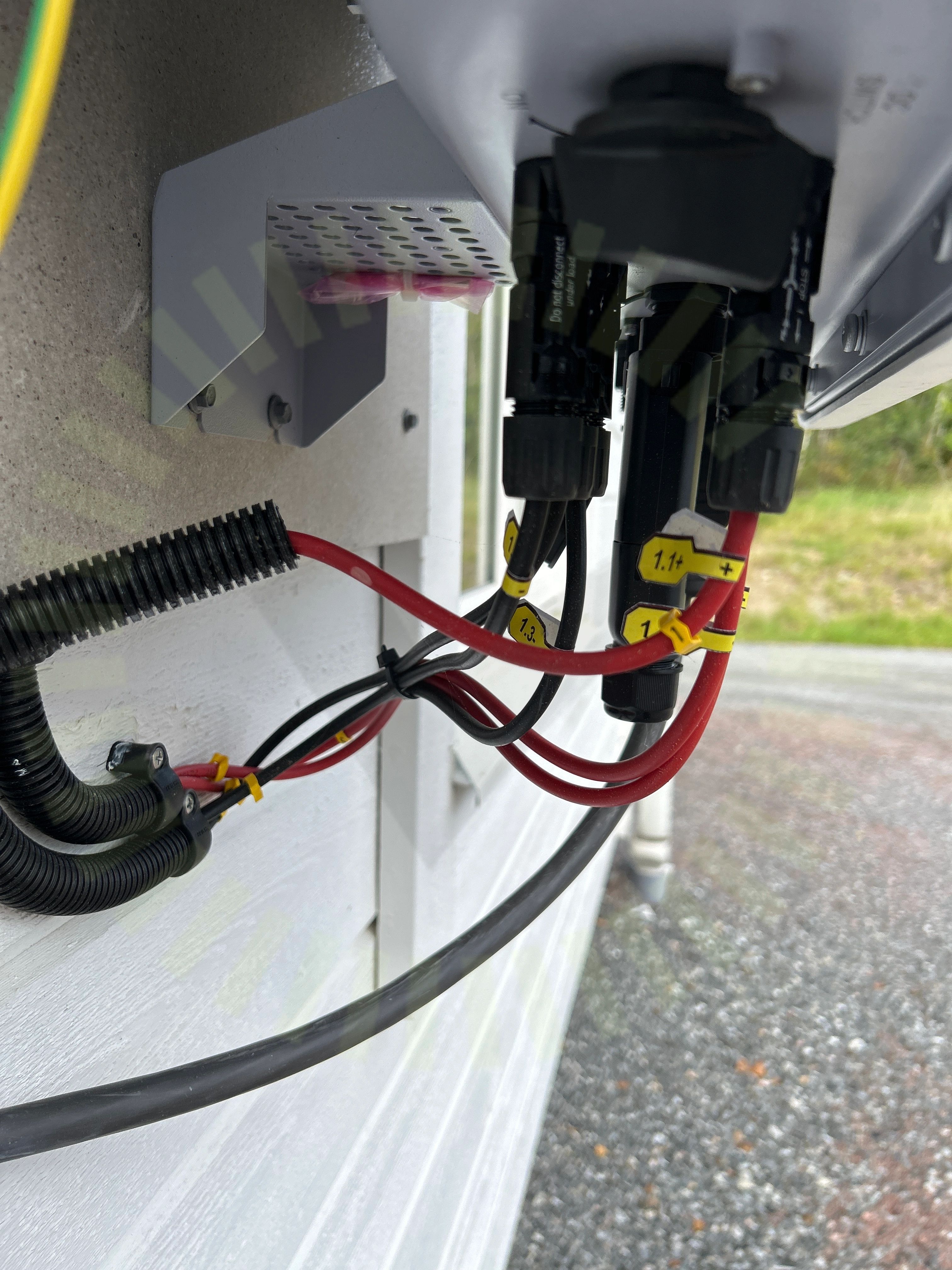

5.5 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
Godkända kontrollpunkter
28/33AC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningInfästningJordning av chassiMärkningSkadat kablageHuvudsäkringKabeldimensioneringLikspänningskomponenterSkarp kantSträngdesignSäkringsdimensionVentilationVäderbeständigt materialVäxelriktarens IP klassning
