Besiktningsrapport

7.3

Installation genom

WattNord AB

Datum

8 juli 2025

Ort

Hässleholm , Skåne län

Skydd mot gnagare

Jordpunkt mätarskåp

AC Kablage förläggning

+ 1

85% godkända

15% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

TJB: Solentra Krokfäste för råspont/bärläkt

Batteri

Emaldo: Power Core

Tillbehör

Lantbruk

Installerad av WattNord AB som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Lantbruk (8)Tak 1, DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt (21)Varselmärkning (4)Växelriktare (24)Växelriktare/Batteri (11)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Lantbruk

Anmärkningar

5/8

2.1 Kopplingsutrustning brandklassning

Inte godkänd

Vald AC brytare uppfyller inte de krav som ställs på kopplingsutrustning i lantbruksmiljö.

Elinstallationer i lantbruk och hästverksamhet, Brandklassning 11.2

2.2 Mekaniskt skydd

Inte godkänd

Valt kablage är inte metallmantlade.

Elinstallationer i lantbruk och hästverksamhet, Kabelval och förläggning, 6.3

2.3 Skydd mot gnagare

Inte godkänd

Kablage är inte gnagarsäkert förlagt.

Elinstallationer i lantbruk och hästverksamhet, Skydd mot gnagare 6.4

2.4 Överspänningsskydd AC

Inte godkänd

AC överspänningsskydd saknas enligt gällande krav.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49

2.5 Överspänningsskydd DC

Inte godkänd

DC överspänningsskydd saknas enligt gällande krav.

Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49

Godkända kontrollpunkter

3/8

Frånskiljare

Ledningssystem

Placering av växelriktare

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

18/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1, TJB: Solentra Krokfäste för råspont/bärläkt

Anmärkningar

4/21

4.1 Skenskarvar

Inte godkänd

Skenskarvar är inte korrekt utförda.

TJB: Solentra Monteringsanvisningar Infästningsskena 240110

4.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

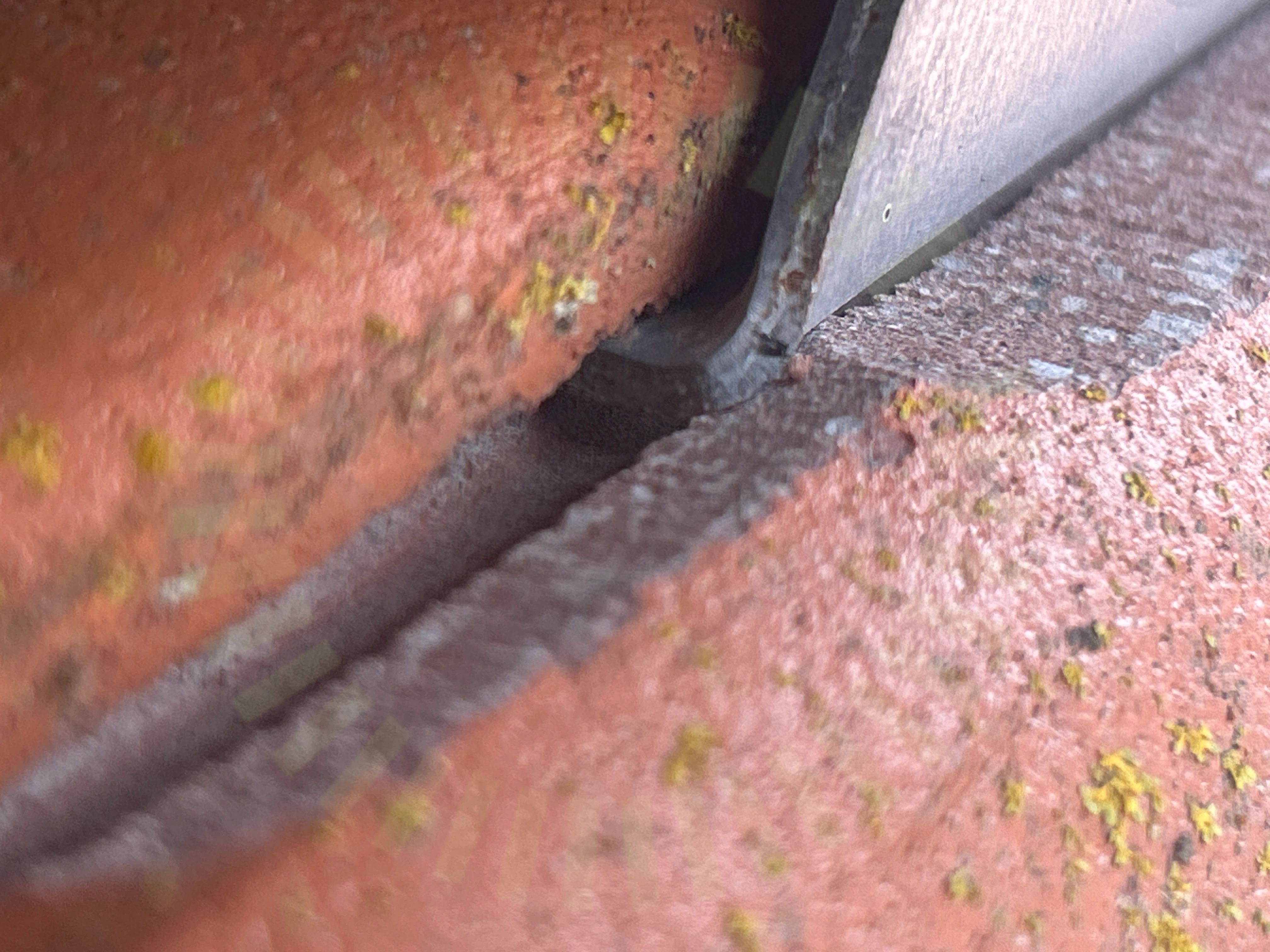

4.3 Underliggande takpanna

Inte godkänd

Krokar ligger mot underliggande takpanna.

TJB: Solentra Monteringsanvisningar Takkrok 240226

4.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/21

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klickfäste

Klämmans placering i skena

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/21

Höjdjustering

Takgenomföring

Varselmärkning

Anmärkningar

1/4

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

3/24

6.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

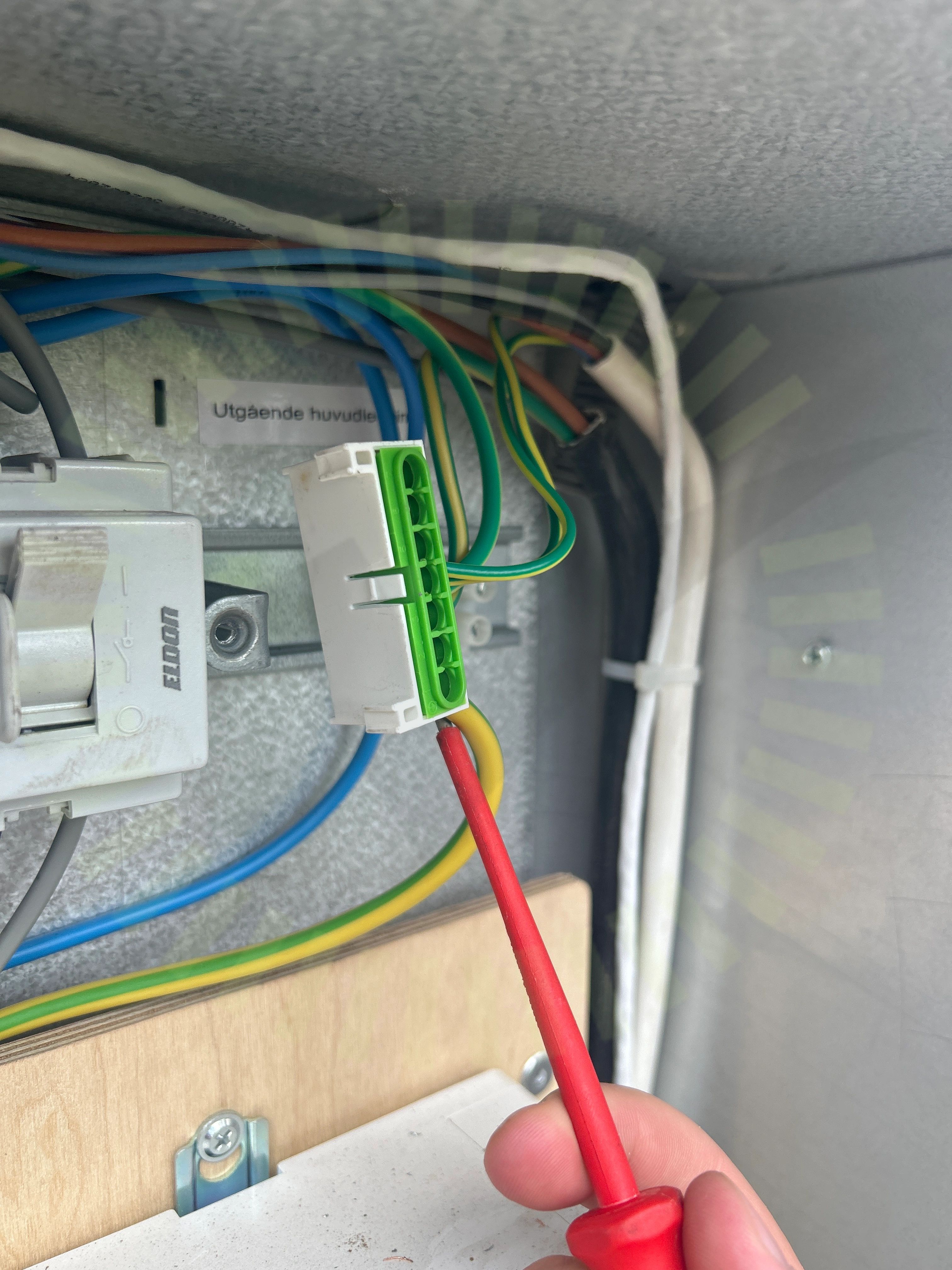

6.2 Jordpunkt mätarskåp

Inte godkänd

Jordskena är lös i mätarskåp

6.3 Max total effekt

Inte godkänd

Strångschema saknas för att kontrollera om strängdesign är lämplig.

Emaldo Full Installation Manual - Version 4.0 - 27.03.25, Sida 43

Godkända kontrollpunkter

21/24

AC kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Växelriktare/Batteri

Godkända kontrollpunkter

10/11

Avstånd närliggande objekt

DC Kontakter

Fastsäkring av produkt

Förskruvning

Jordfelsbrytare

Placering

Skador

Smartmätare

Tillgång till batteriet

Väderskydd

Ej tillgängligt vid besiktning

1/11

Strängdesign
