Besiktningsrapport
9.5
Installation genom
Raymond
Datum
26 februari 2024
Ort
Älvsjö, Stockholms län
PEN-ledare
DC Kontakter
Skenskarvar
98% godkända
2% ej godkända
Om installationen
Paneler
Raymond/Sverigepanelen: Doubleglass 530W
Montagesystem
Weland Stål: Papptak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Undercentral
Tillbehör
CHINT: Sungrow DTSU666
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
15/15
Batteri PE
Batterimodul
DC anslutning
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, Raymond/Sverigepanelen: Doubleglass 530W
Godkända kontrollpunkter
20/20
Avsaknat underlag
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
1/23

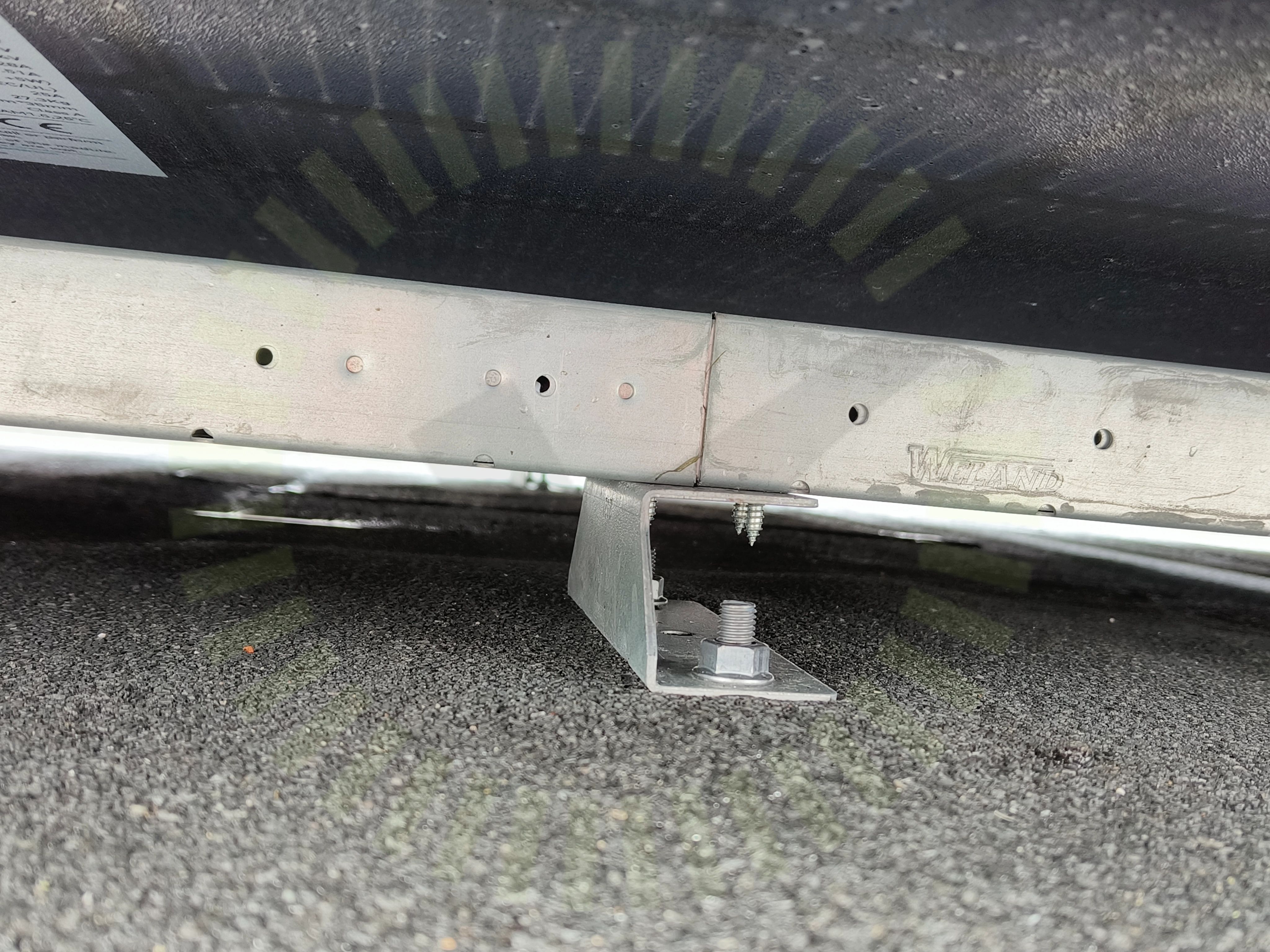

5.1 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
MA5103 Sid 1 (2) | Version 7 - 230914
Godkända kontrollpunkter
22/23
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Infästning i råspont
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Snö- och Vindlastberäkning
Stödplatta
Stödplattans fastskruvning
Svetsning av papp
Väderbeständigt material
Ändklämmor skena
Undercentral
Anmärkningar
1/6
6.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
8.1 DC Kontakter
Inte godkänd
Kontakter till batteriet är inte av samma fabrikat som de förmonterade.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 43
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
