Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Takkraft

Datum

6 mars 2025

Ort

Nyköping, Södermanlands län
Klämmor rätt förläggning
Kopplingslåda böjradie
Varning för likspänning
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemWeland Stål: Råspont
MontagesystemWeland Stål: Plåttak Långskena
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörUndercentral
Takkraft

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

5/5
KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

2/19
Klämmornas placering

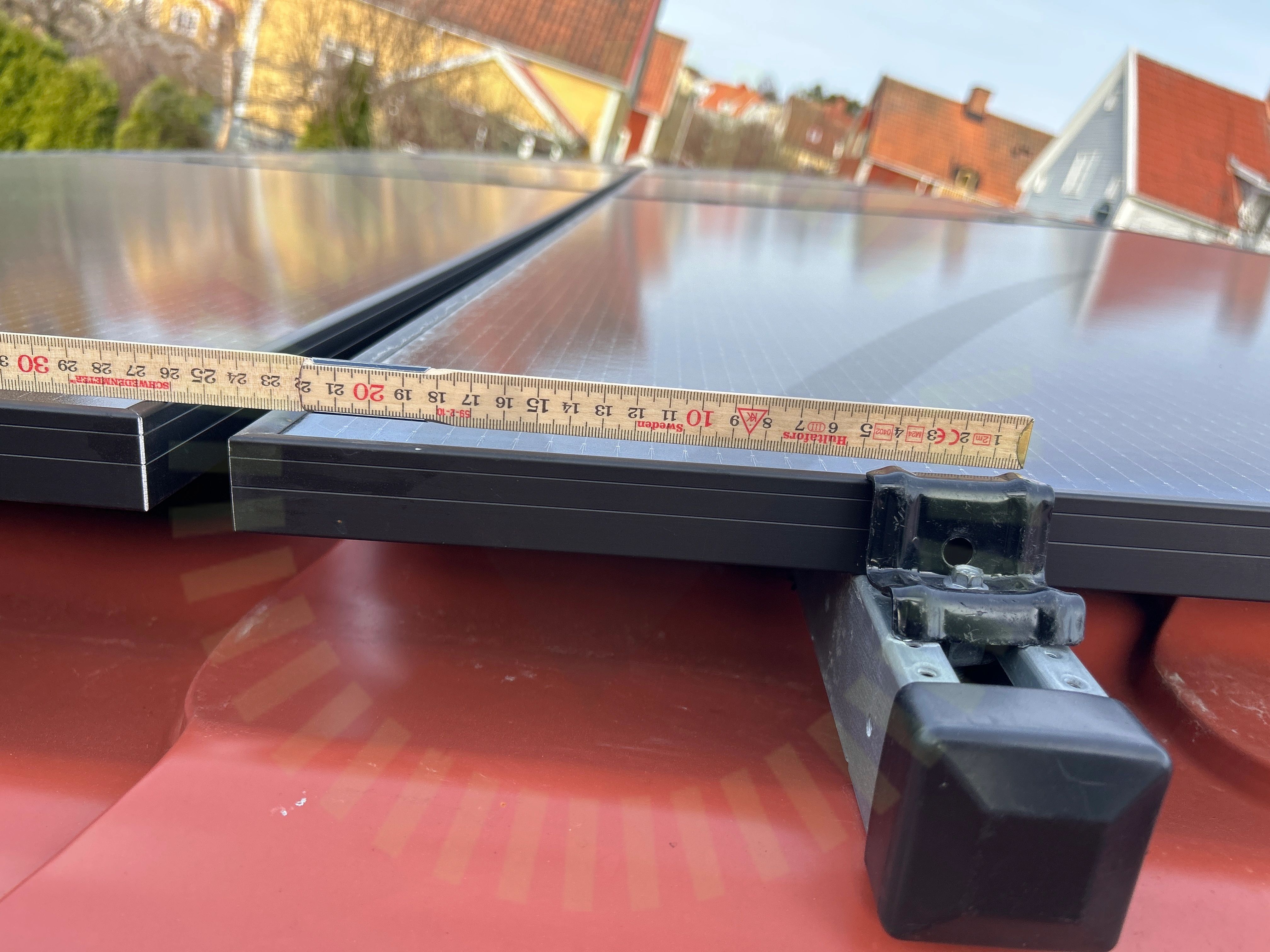

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 15-17
Kopplingslåda böjradie

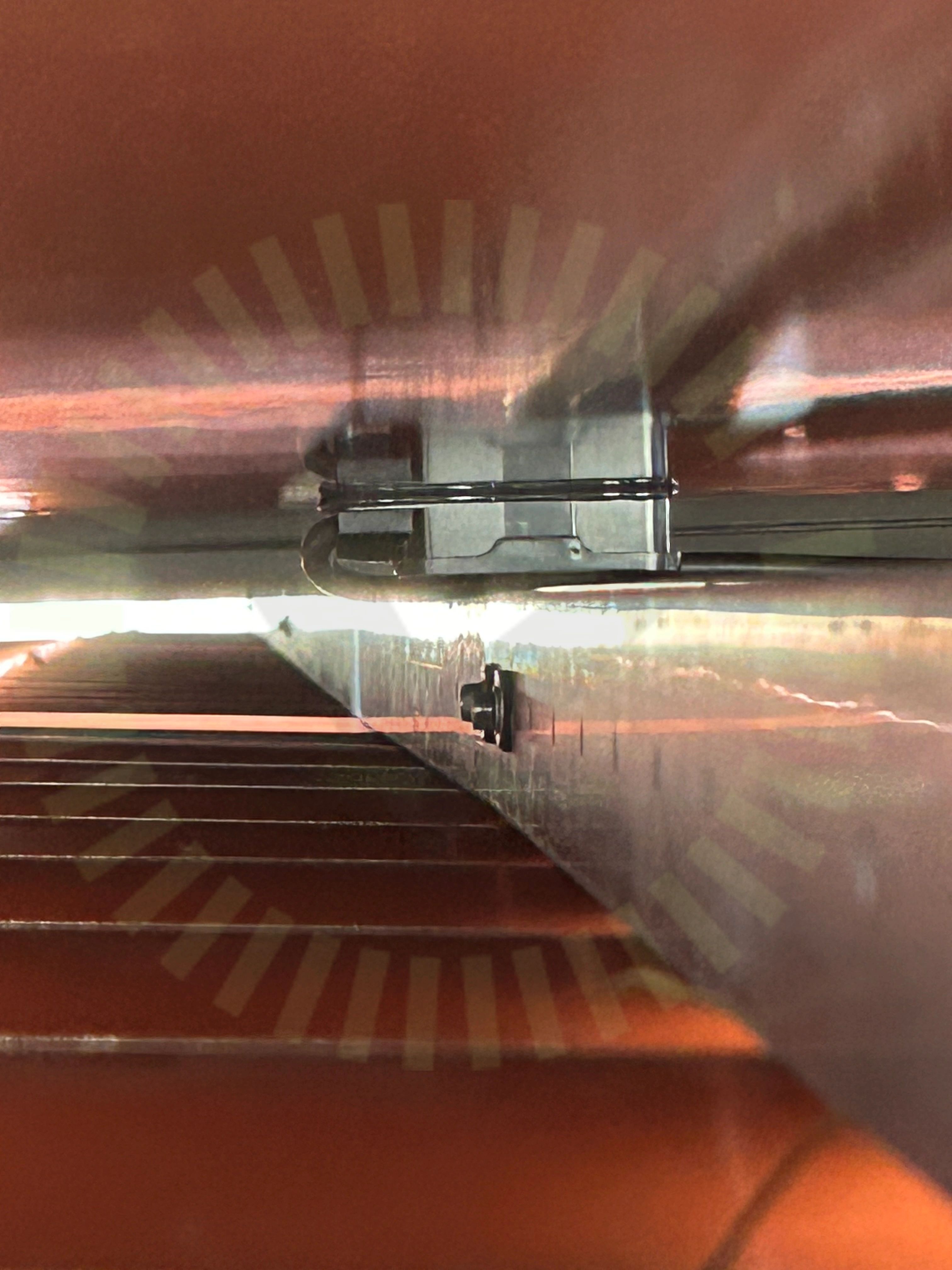

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Enbart påträffat på plåttaket.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

17/19
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKlämmornas överlappningKontaktdonLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Plåttak Långskena

Godkända kontrollpunkter

15/16
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/16
Takgenomföring

Tak 1, Weland Stål: Råspont

Anmärkningar

4/21
Klämmor rätt förläggning

6.1 Klämmor rätt förläggning

Inte godkänd

Klämma ligger inte korrekt i skenan. Panelen sitter löst.

MA5111 Sid 1 (1) | Version 5 - 231109

6.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

6.3 Underbyggnad

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

6.4 Takkrokarnas CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

3/21
RåspontsinfästningTakgenomföringUnderliggande takpanna

Undercentral

Anmärkningar

1/6
Kabelinföringar

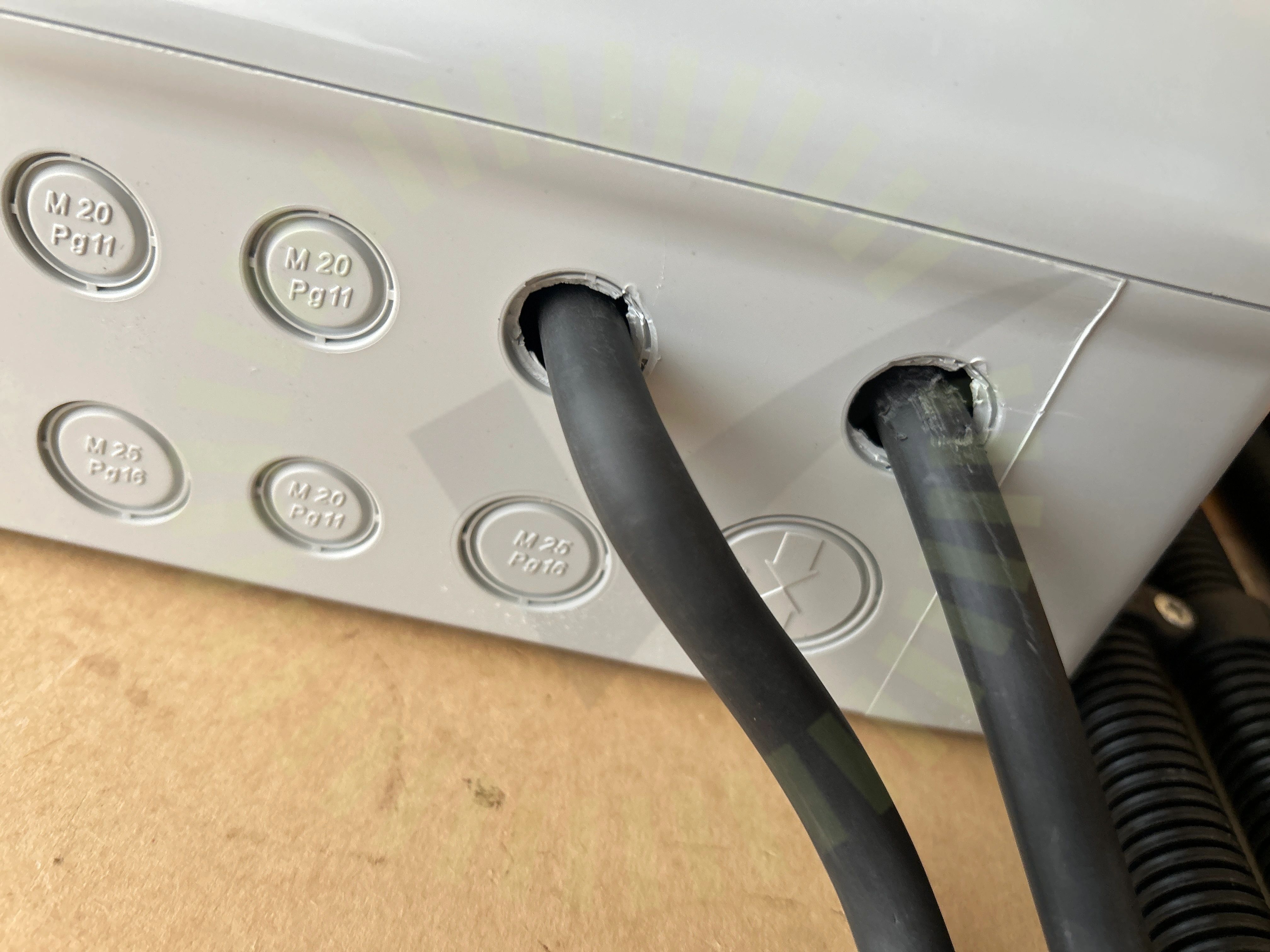

7.1 Kabelinföringar

Inte godkänd

Kabelinföringar håller inte fast kabeln.

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

8.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Texten på varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/37
Anslutning av ledare

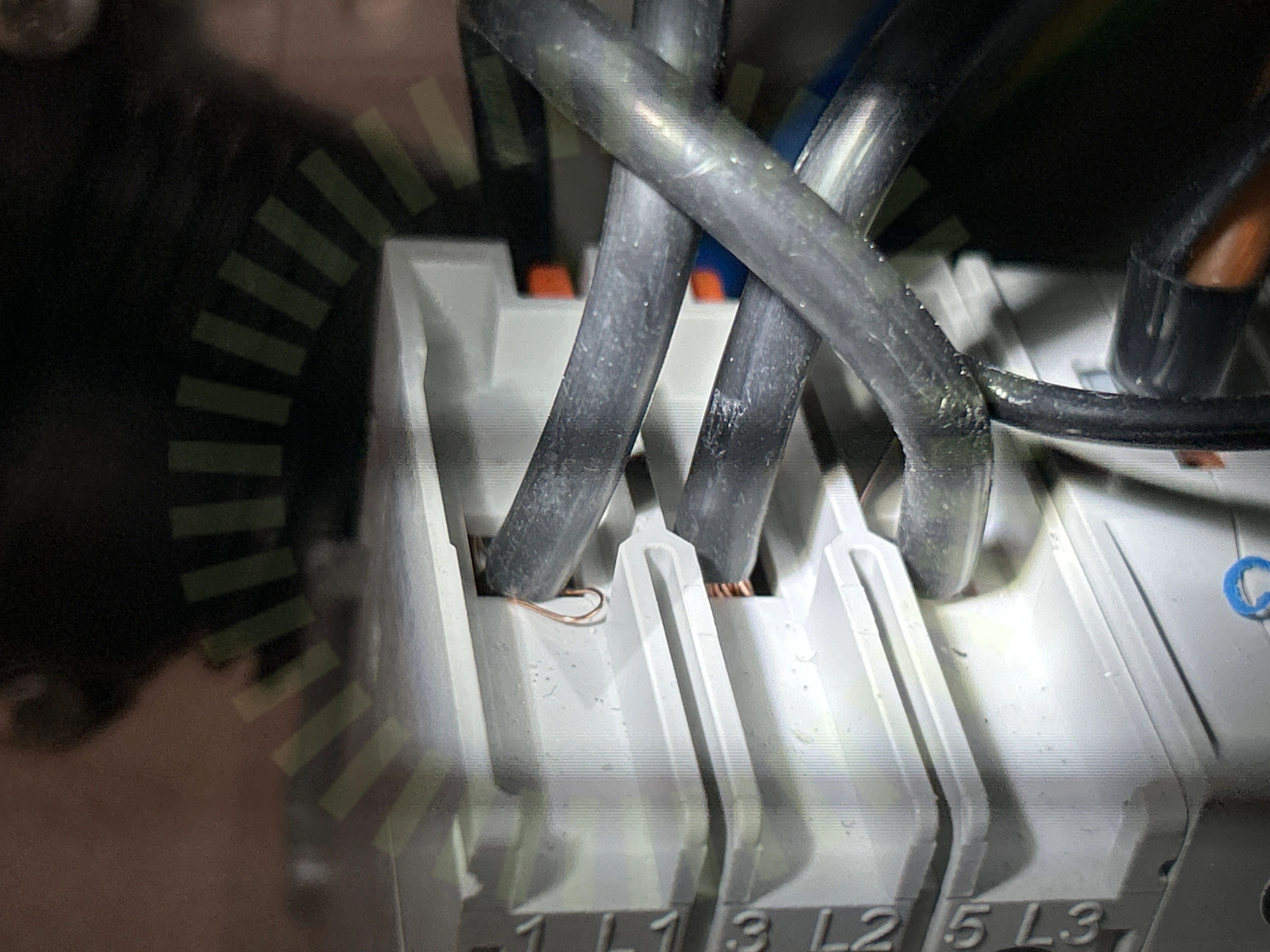

9.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)
DC Kablage förläggning

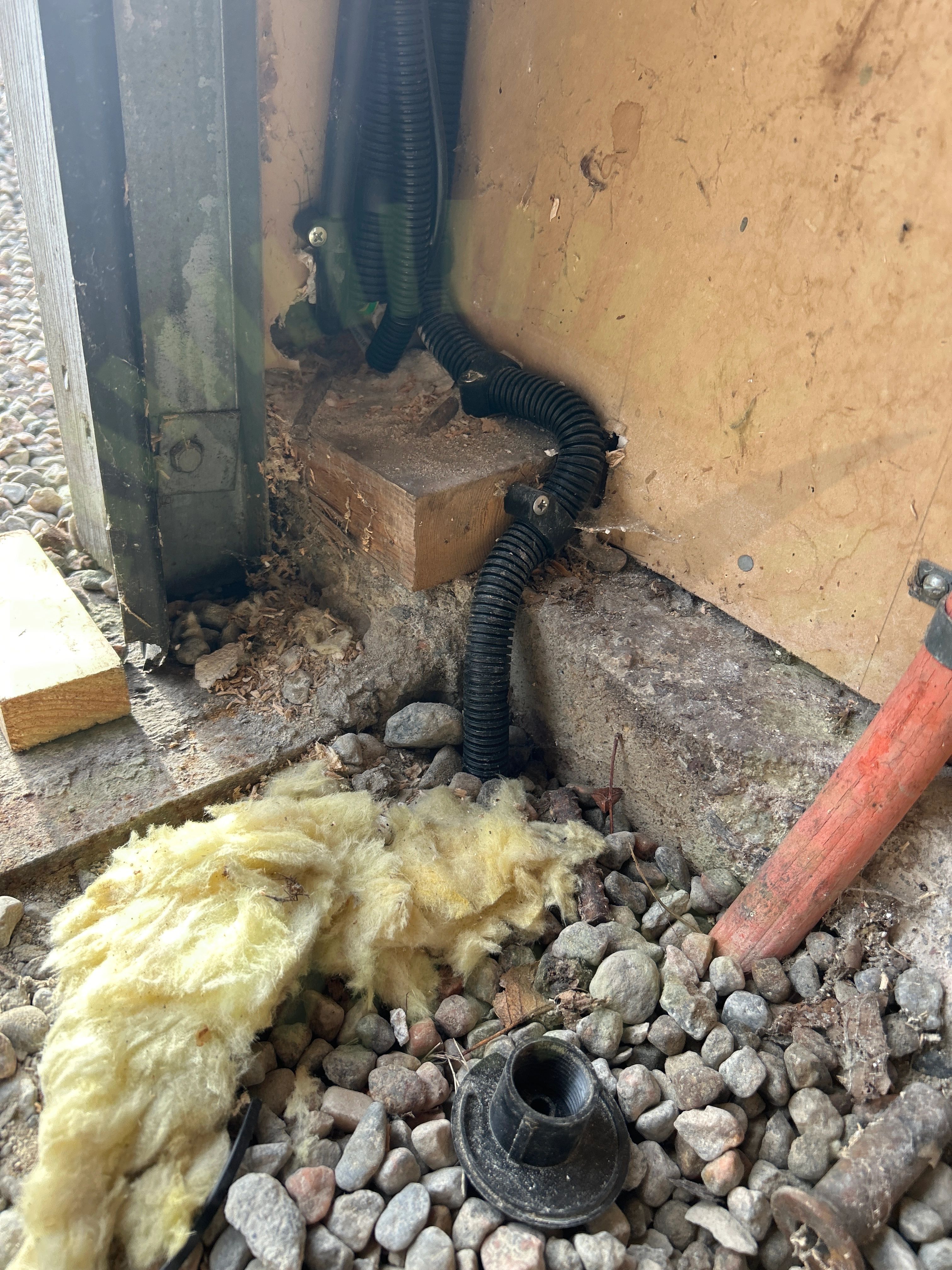

9.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte tillförlitligt skyddad för mekanisk påverkan där det är hög risk för yttre påverkan.

Godkända kontrollpunkter

34/37
AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37
Genomföringar
