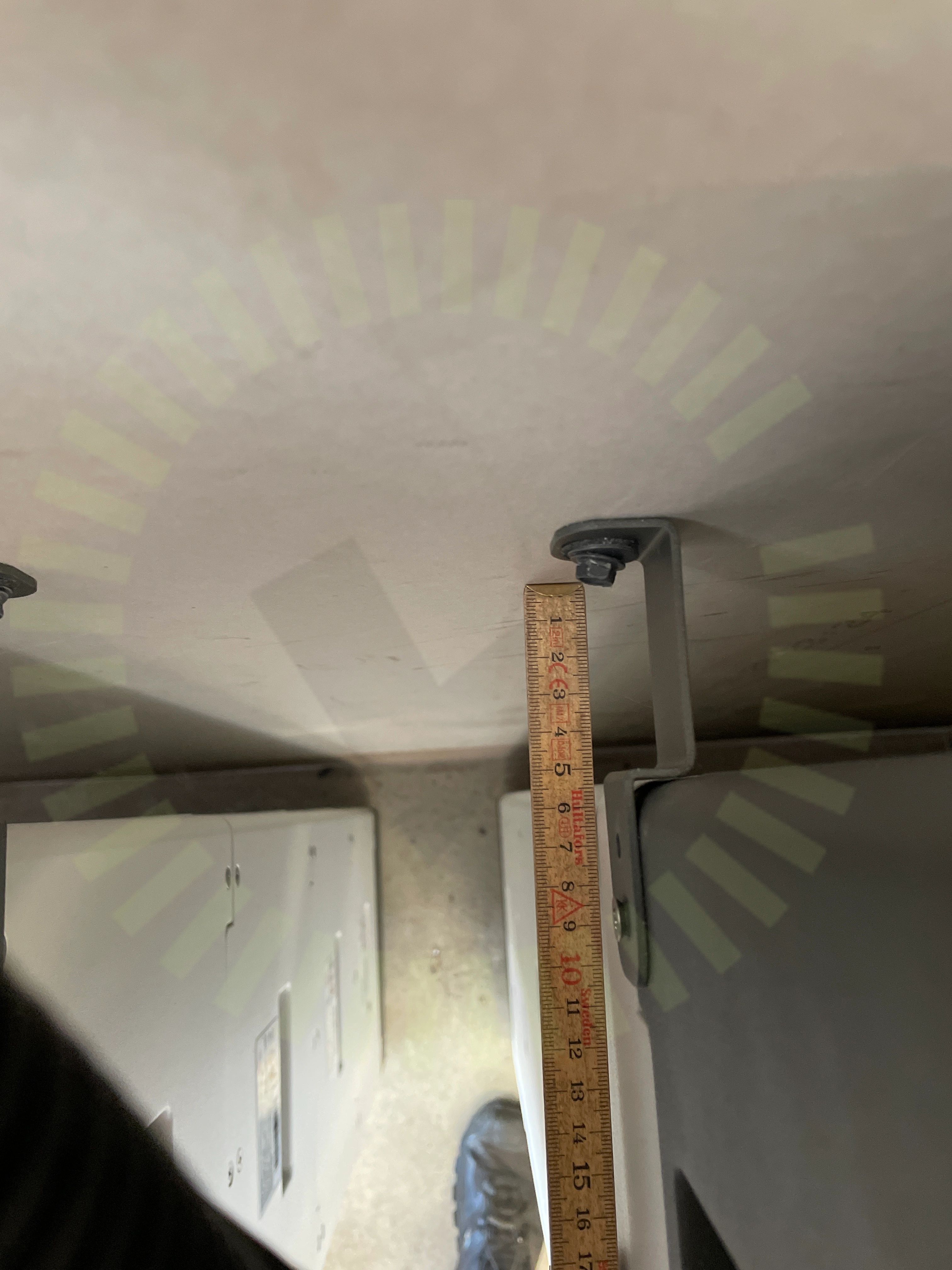

1.1 Avstånd
Inte godkändBatteriet har inte rätt avstånd till bakomliggande vägg.
Tillverkarens montageanvisningar
Besiktningsrapport
8.3
Installation genom
24Solar/DENOLI Konsult Aktiebolag
Datum
20 juli 2023
Ort
Lyckeby, Blekinge län
84% godkända16% ej godkända
Om installationen
VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus
VäxelriktareFronius: Symo 10-20 kW
BatteriBYD: HVM Battery-Box Premium (8.3-22.1)
Installerad av 24Solar/DENOLI Konsult Aktiebolag som har ett lågt snittbetyg på 7.0 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
BYD: HVM Battery-Box Premium (8.3-22.1)
Anmärkningar
1/6Godkända kontrollpunkter
5/6InfästningModulerSignalkabelUtrymmeVäderskydd
Fronius: Symo 10-20 kW
Anmärkningar
4/23

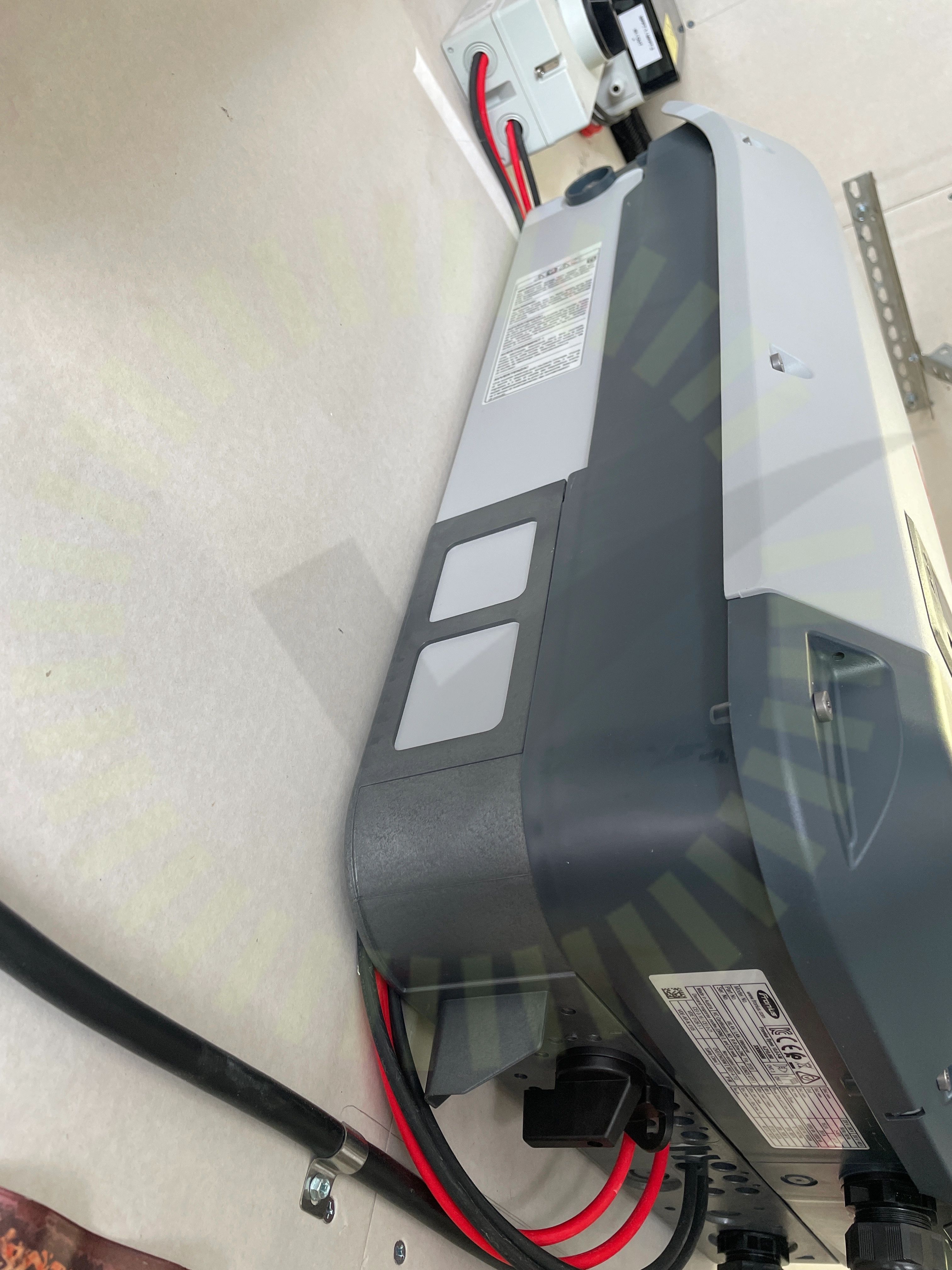

2.1 DC Kablage förläggning
Inte godkändKablarna är inte uppfästa korrekt. Klämda bakom växelriktaren.
2.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
2.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
2.4 Uppskalad ledare
Inte godkändKardeler har bristfälligt anslutits.
Godkända kontrollpunkter
18/23AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndDC anslutningDC kablageDC Kablage egenskaperDC Kablage skyddDirekt solljusLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantSäkringsdimensionUtrymmeVentilationVinkel
Ej tillgängligt vid besiktning
1/23Infästning
Fronius: Symo GEN24 6.0-10.0 Plus
Anmärkningar
5/293.1 Avtal
Inte godkänd10 st tigo optimerare skall finnas. Dokumentation saknas på vart dessa ska vara installerade och varför. Kunde hitta 8 st på en takyta.
Avtal
3.2 DC Kablage förläggning
Inte godkändKablarna är inte uppfästa så de har tillräckligt stöd mellan DC brytare och växelriktarens undersida.
3.3 Dubbel matning
Inte godkändBefintlig installation är inte anpassad för flera matningar.

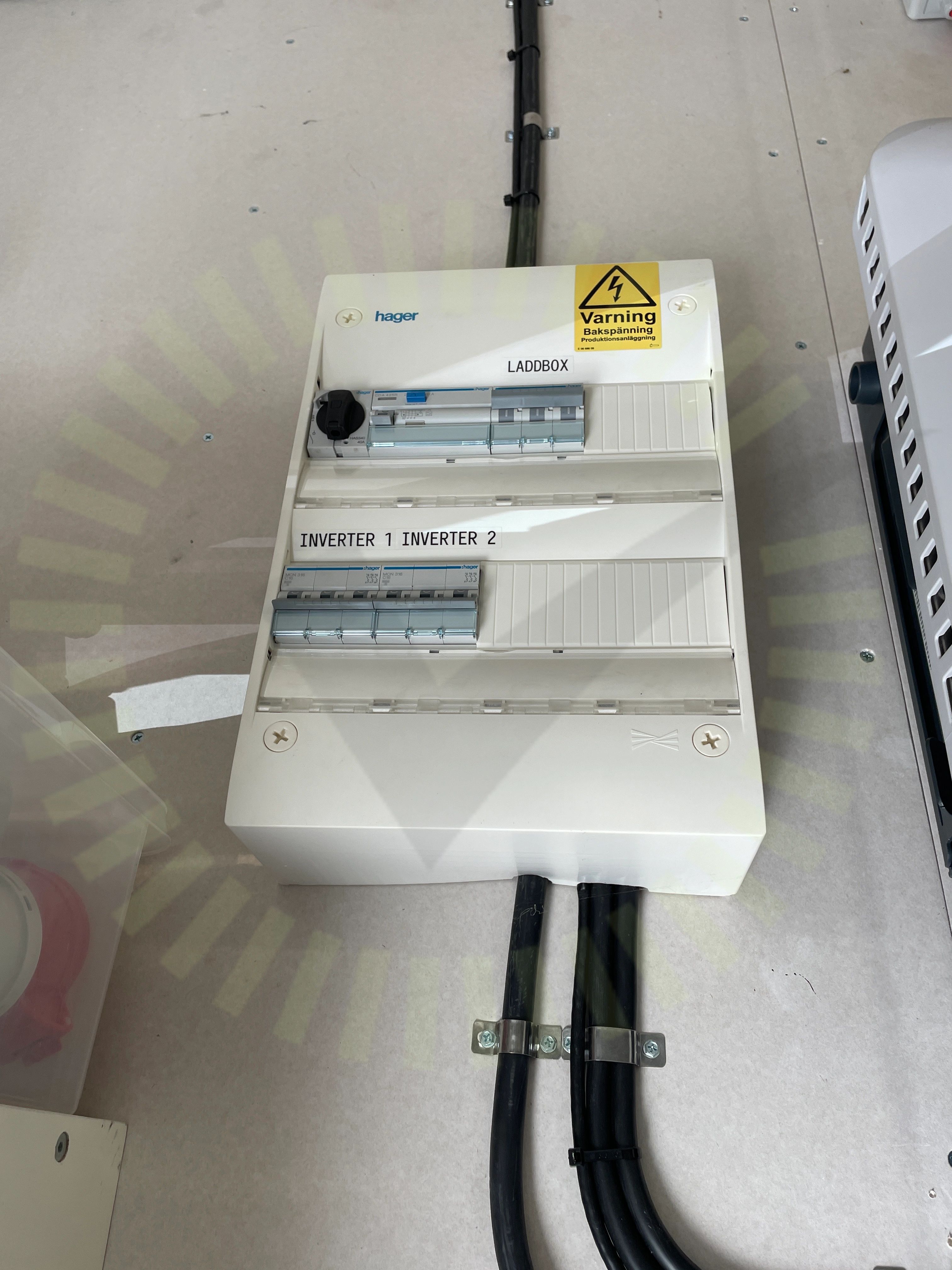

3.4 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. Saknas vid undercentral som matas från solproduktion
SS 436 40 00 (712.514.101)

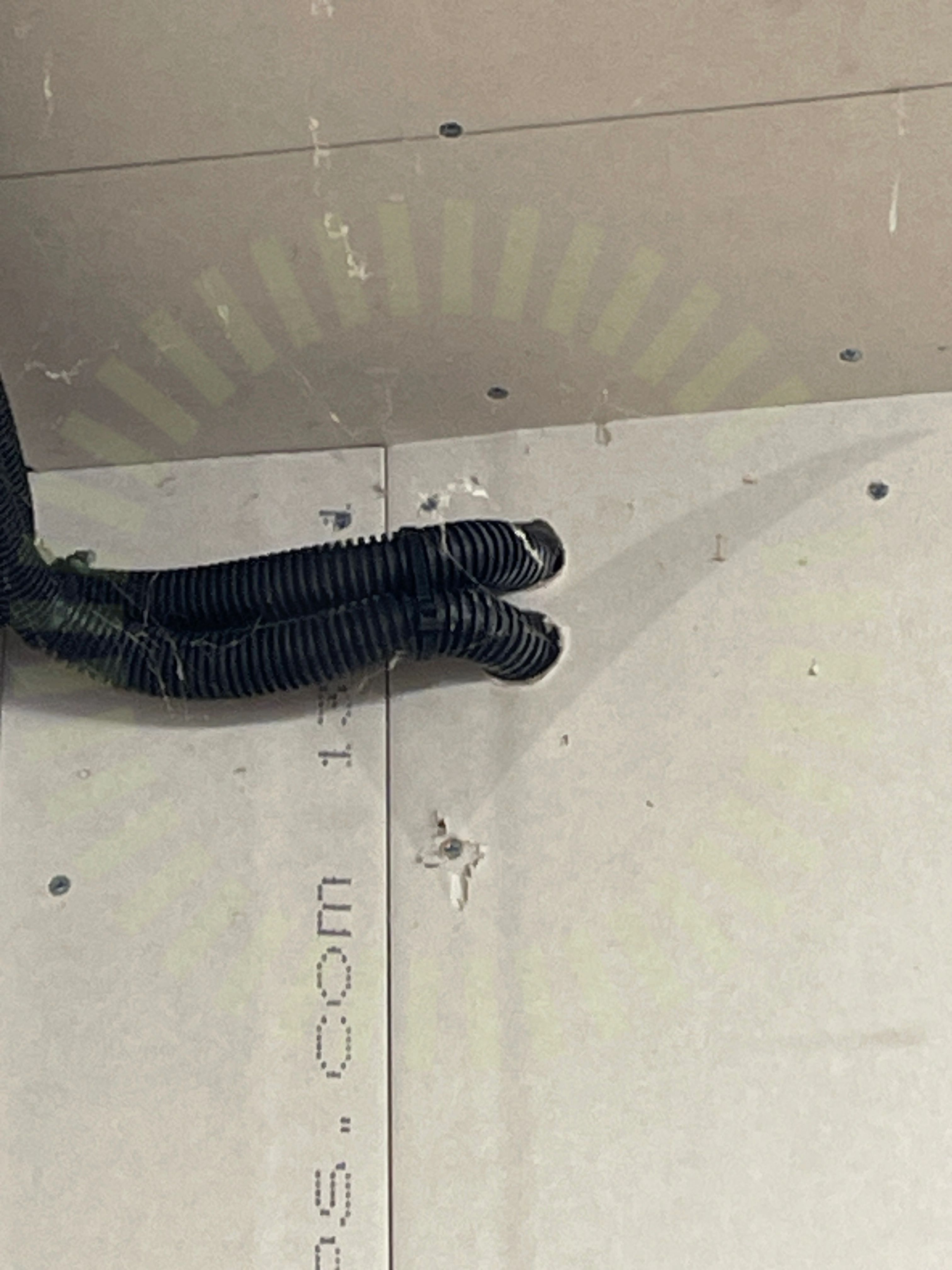

3.5 Genomföringar
Inte godkändGenomföring inte tätad.
Godkända kontrollpunkter
23/29AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndBrännbart underlagDC Kablage egenskaperDC Kablage skyddDirekt solljusFastsäkring av produktFörskruvningLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantTillförlitligt fästTätningsinsattsUppskalad ledareUtrymmeVarning för backspänningVarselmärkningVentilationVinkel
Ej tillgängligt vid besiktning
1/29Infästning
