Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Delidel

Datum

12 maj 2026

Ort

Olofstorp, Västra Götalands län
Funktionsjord
Informering av solceller
Kablagets böjradie
90% godkända10% ej godkända

Om installationen

VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
Delidel

Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/18
Bakomliggande material

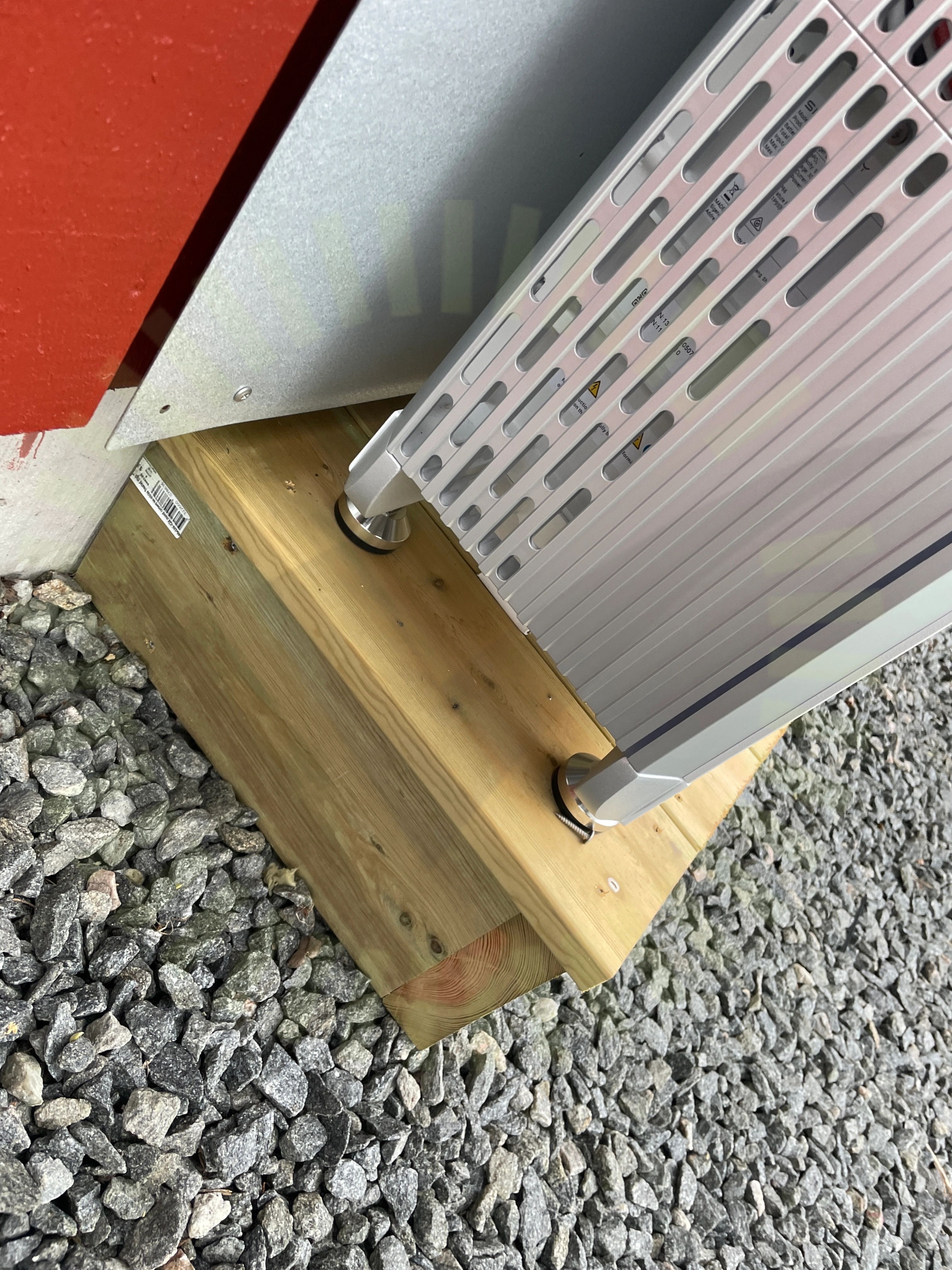

1.1 Bakomliggande material

Inte godkänd

Batteri monterat på brännbart material.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5

Godkända kontrollpunkter

17/18
Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4
Informering av solceller

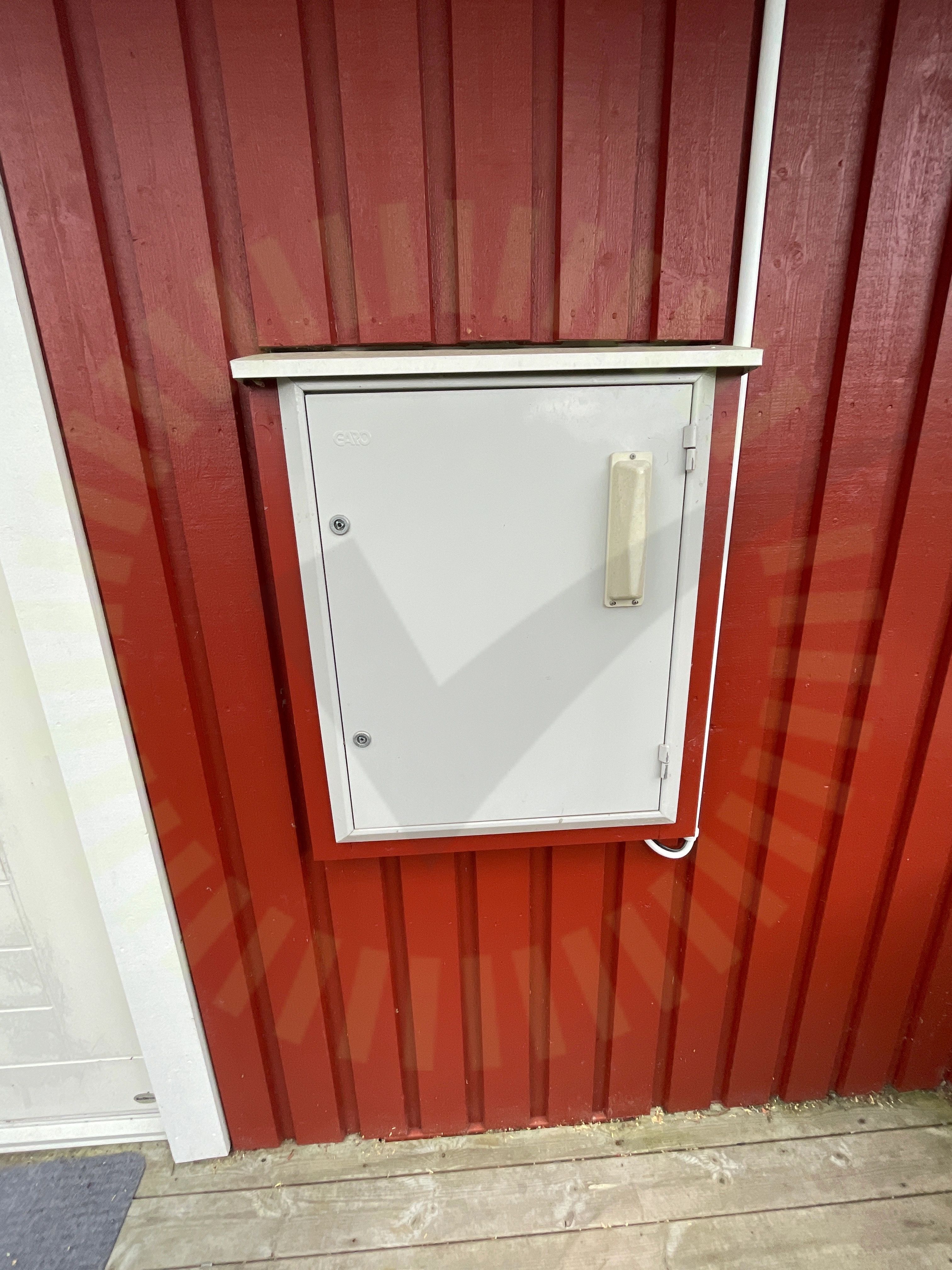

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/37
Anslutning av ledare

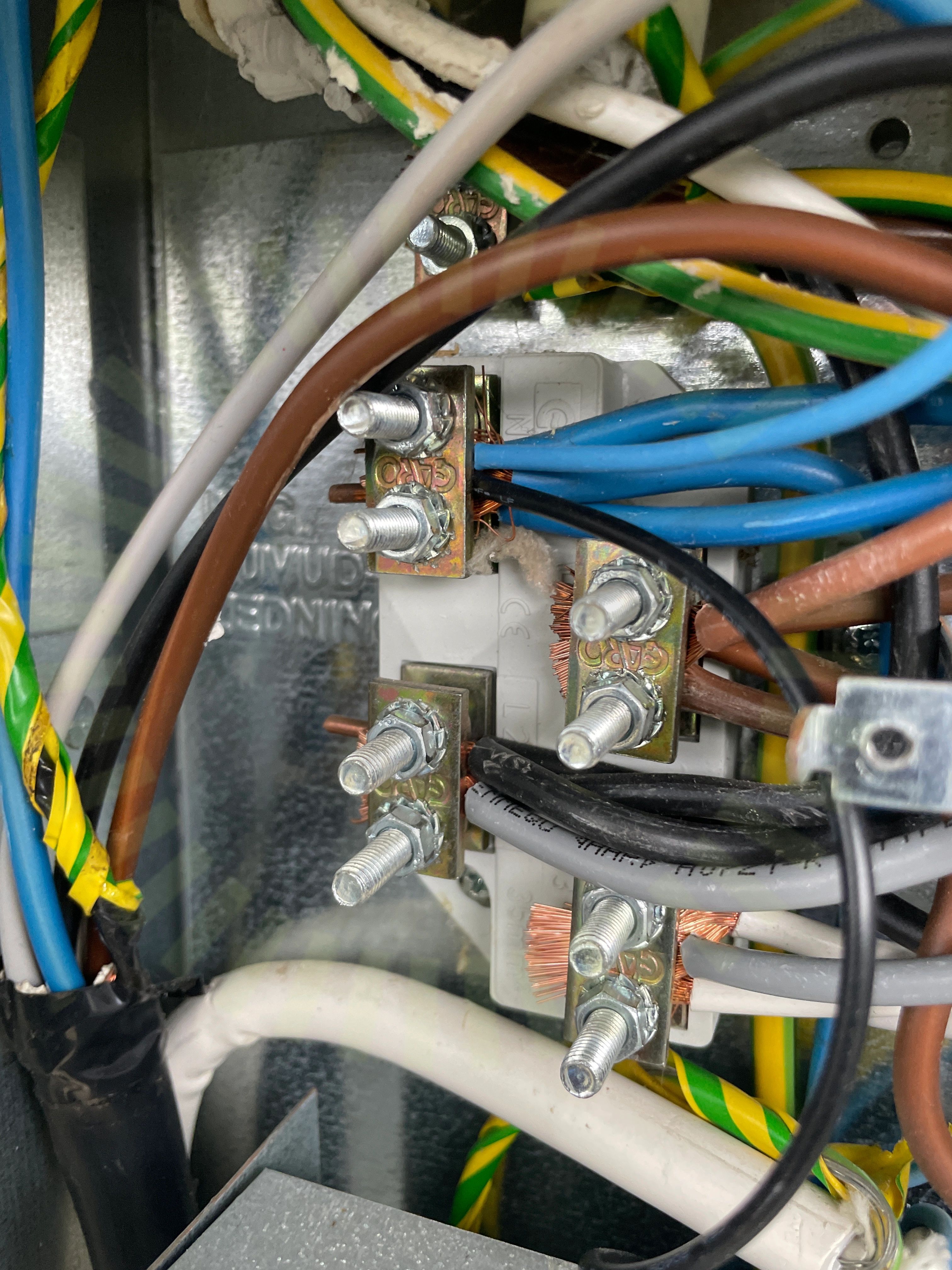

3.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)
Avstånd närliggande objekt

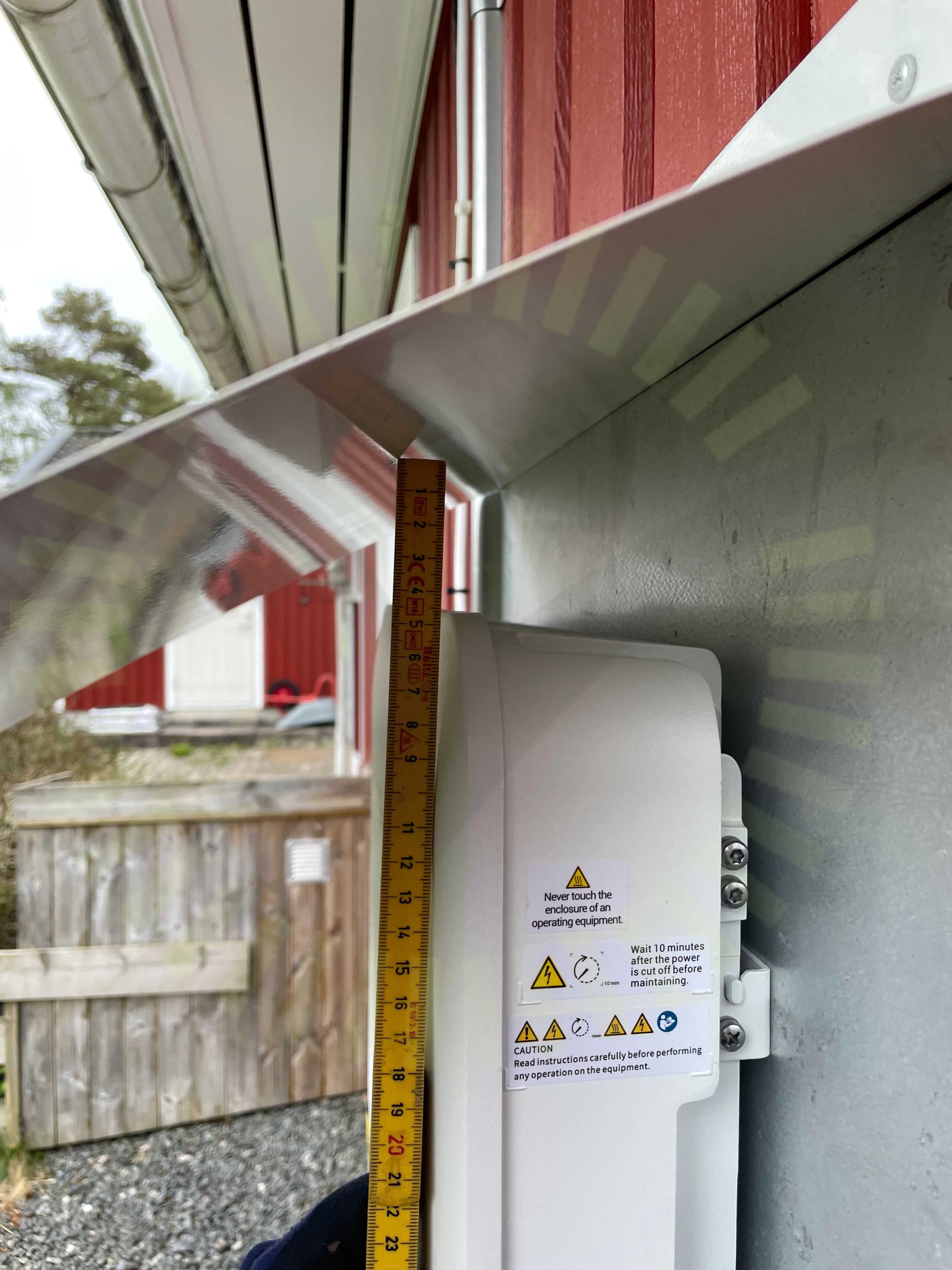

3.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 5
Funktionsjord

3.3 Funktionsjord

Inte godkänd

Funtionsjorden har fel färgval.

SS 436 40 00, 712.542.103
Kablagets böjradie

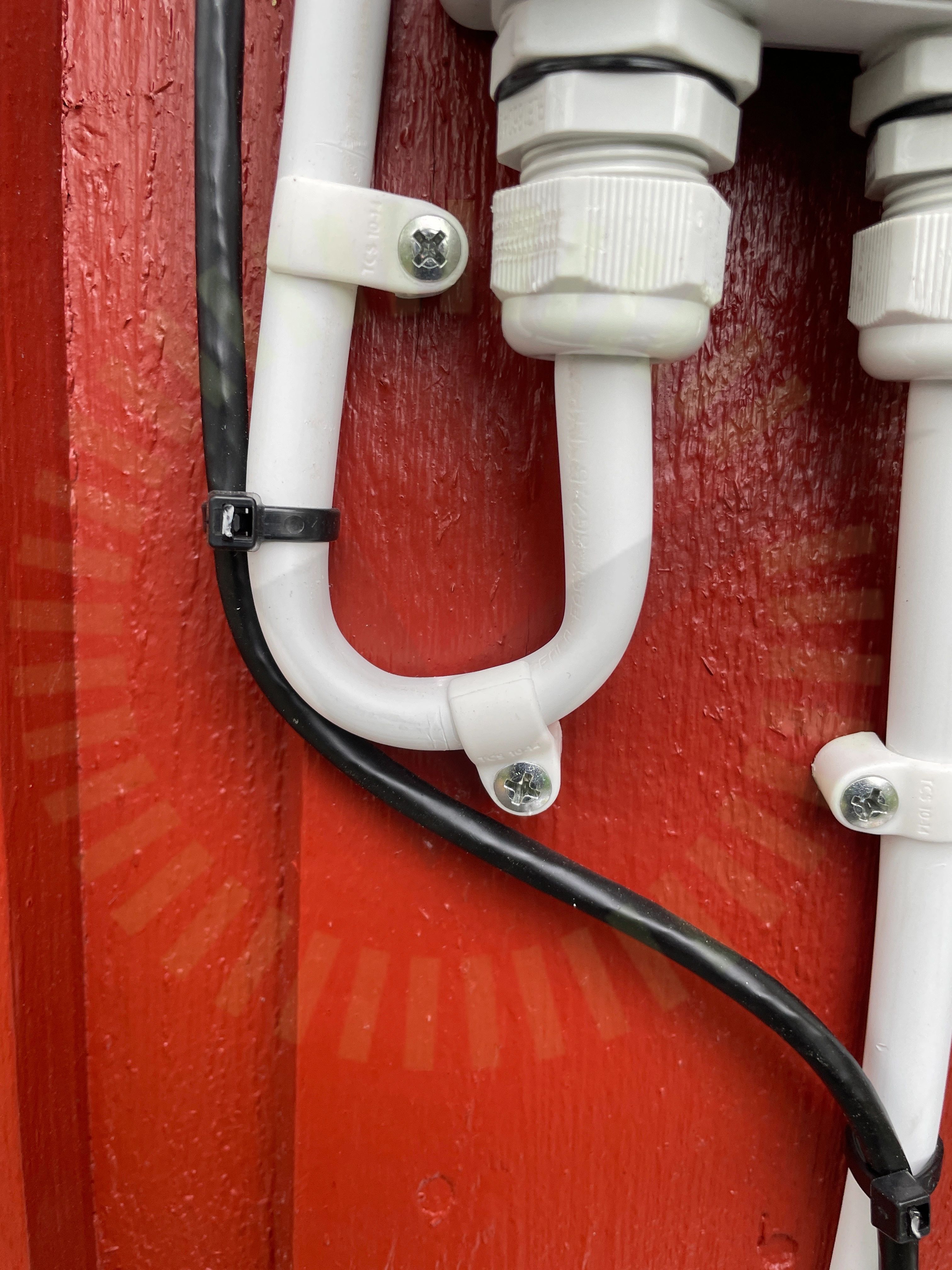

3.4 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

33/37
AC Kablage förläggningAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
