Besiktningsrapport

9.6

Installation genom

SO Solkraft AB

Datum

6 maj 2024

Ort

Älta, Stockholms län

Klämmornas placering

Varning för likspänning

Förskruvning fasadmätarskåp

96% godkända4% ej godkända

Om installationen

PanelerSolitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108

MontagesystemWeland Stål: Råspont

VäxelriktareSMA: SUNNY TRIPOWER 3.0 / 4.0 / 5.0 / 6.0

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

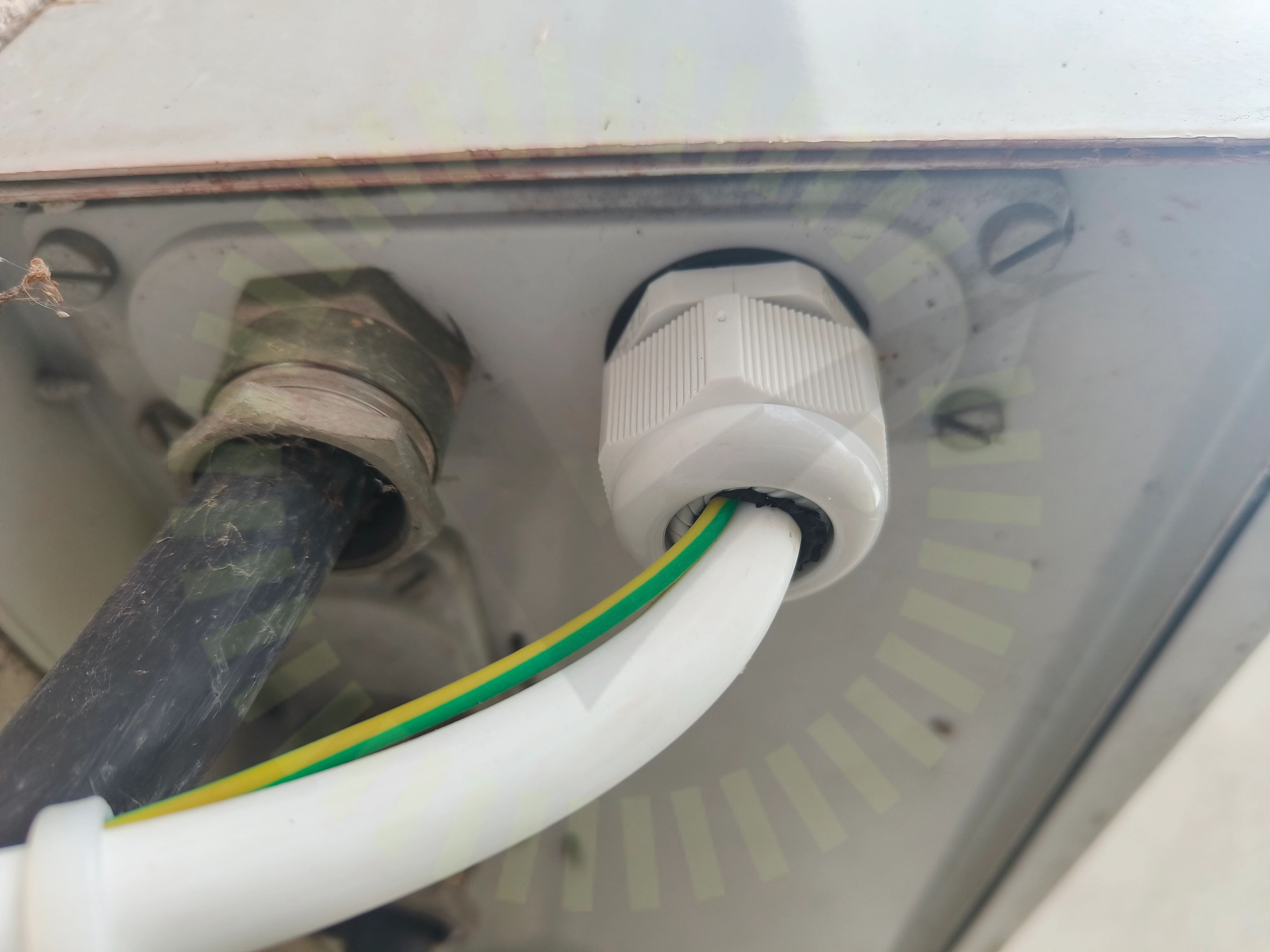

2.1 Förskruvning fasadmätarskåp

Inte godkänd

Förskruvning avsedd för en kabel har nu två kablar i sig. Jord och AC kabel för växelriktare. Kan påverka tätheten i förskruvning.

SMA: SUNNY TRIPOWER 3.0 / 4.0 / 5.0 / 6.0

Anmärkningar

2/39

3.1 Strängdesign

Inte godkänd

Paneler i olika väderstreck är kopplade i samma sträng.

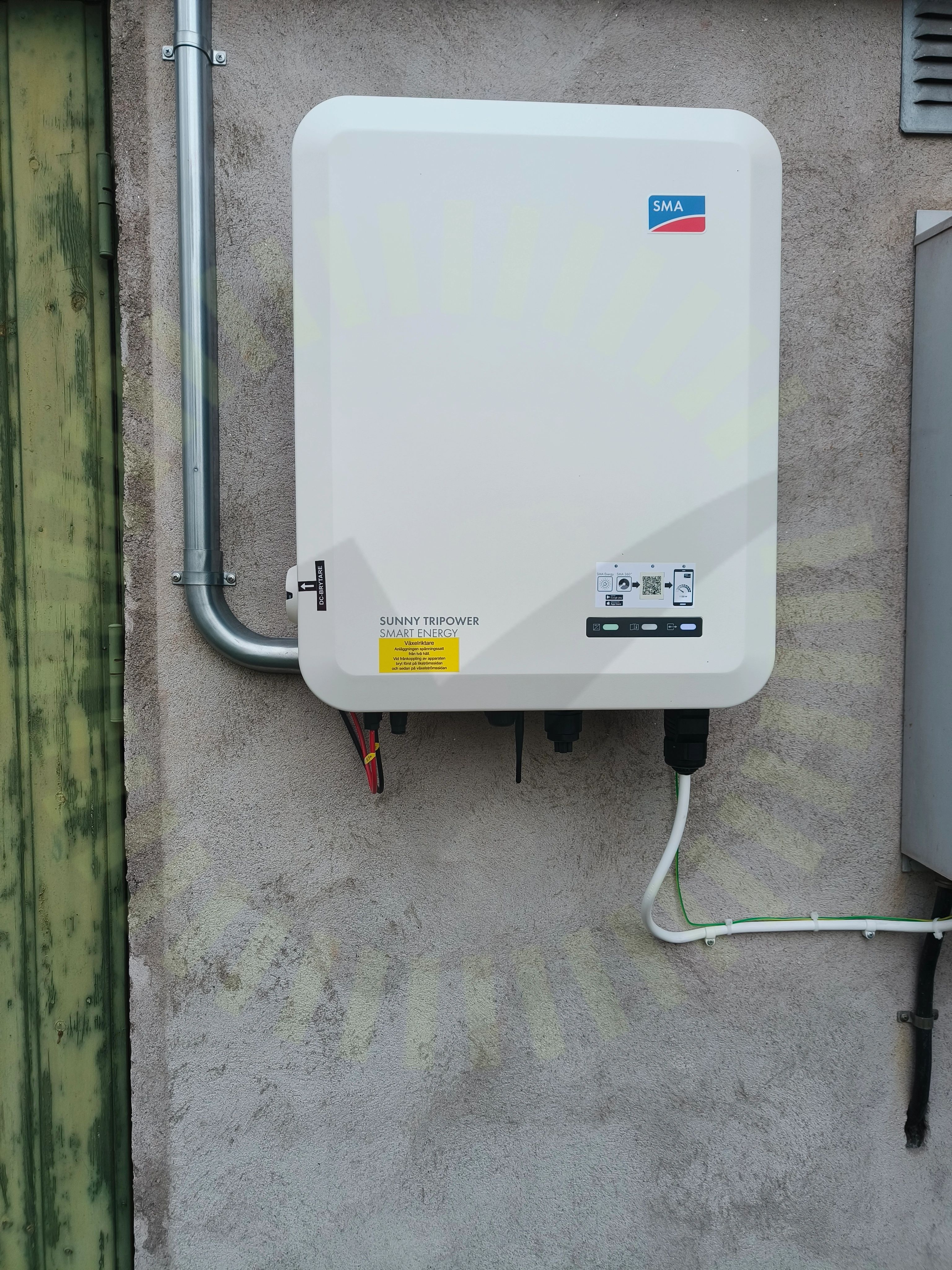

3.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

37/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Solitek: BLACKSTAR (SOLID Framed Glass/Glass) B.108

Anmärkningar

1/15

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

SoliTek SOLID Photovoltaic module (PV) installation manual 2023-04-18, Sida 21-23

Godkända kontrollpunkter

14/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Weland Stål: Råspont

Godkända kontrollpunkter

21/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22

Takgenomföring
