Besiktningsrapport

9.7

Installation genom

Solviq Sverige AB

Datum

30 augusti 2023

Ort

Vänersborg, Västra Götalands län

Skenornas infästning

Klämmornas placering

Kontaktdon

97% godkända3% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Solviq Sverige AB som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, Longi LR5-66HPH

Anmärkningar

2/15

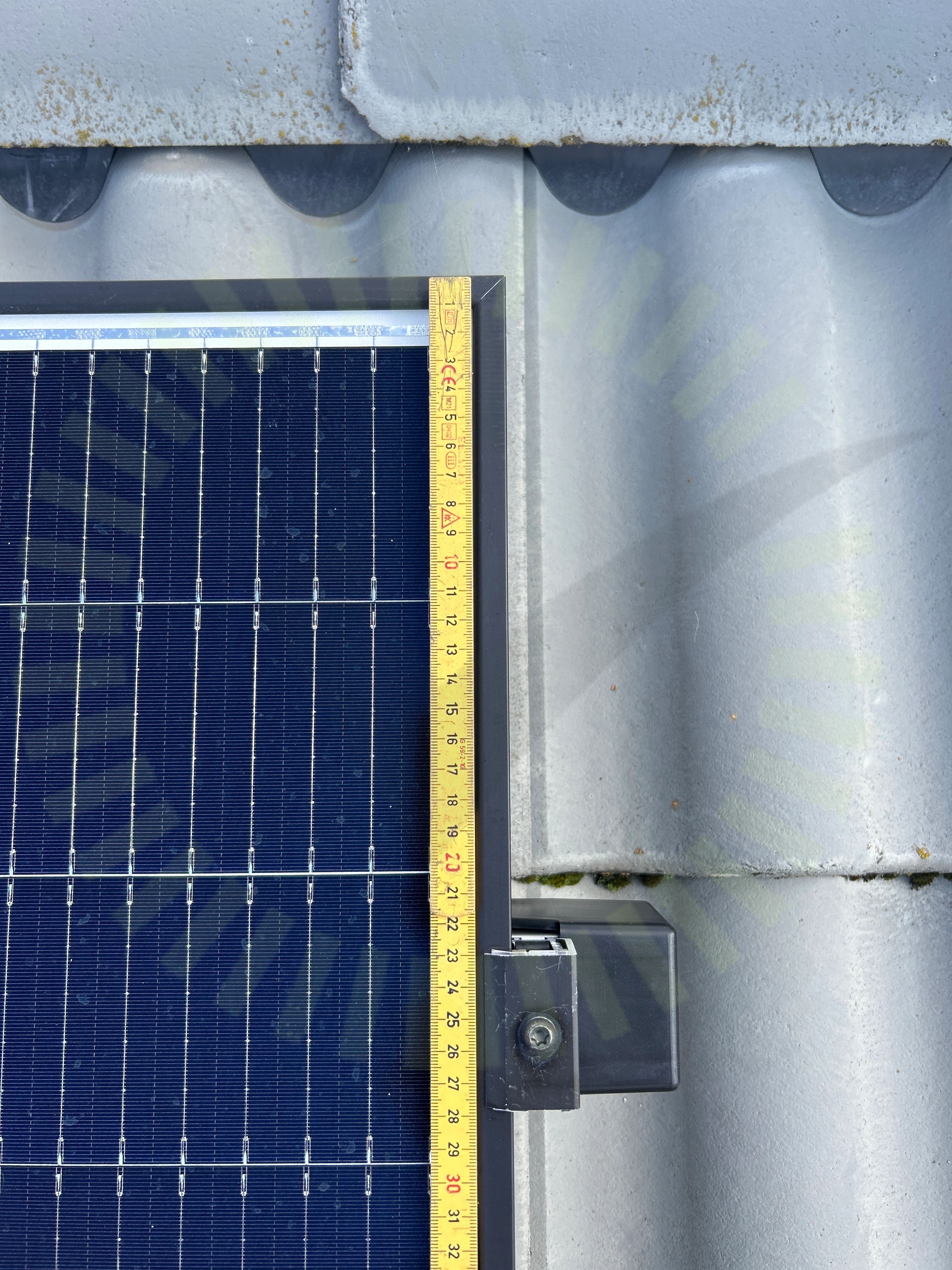

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

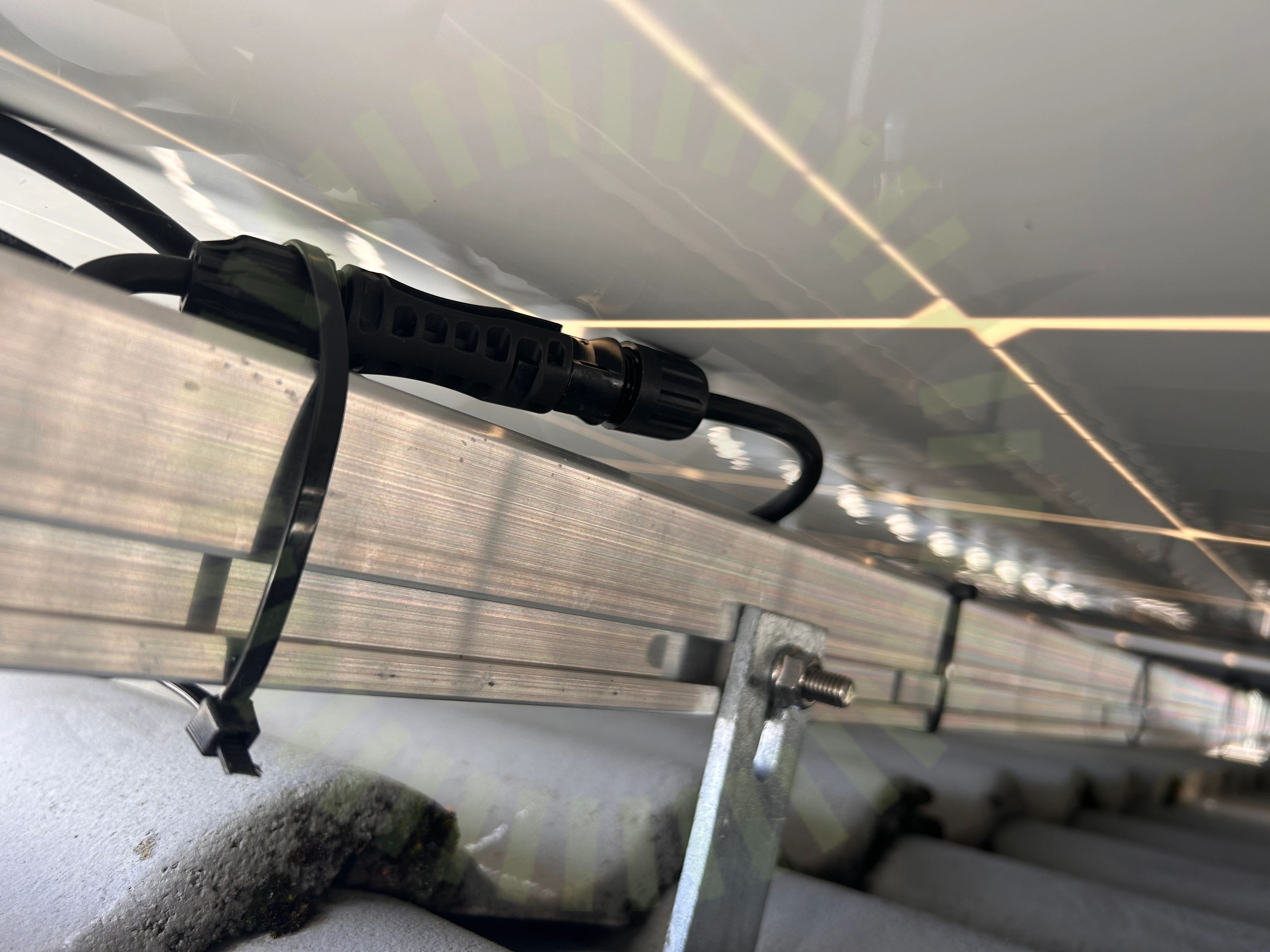

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

13/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/24

3.1 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

Godkända kontrollpunkter

23/24

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvKorslager: Skenors avstånd till varandraMittklämmorPanelramens höjdPlaceringRåspontsinfästningSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

8/8

BöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
