Besiktningsrapport
9.7
Installation genom
SunBro
Datum
26 september 2023
Ort
Stenungsund, Västra Götalands län
Skenskarvar
Föremål mot bakstycke
Panelkablagets böjradie
Genomföringar
96% godkända
4% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Optimerare
SolarEdge: S-Serie
Montagesystem
Weland Stål: Råspont
Växelriktare
SolarEdge: SE5-10K RWS
Tillbehör
Undercentral
Tillbehör
Solaredge Smartmätare
Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Optimerare: Allmänt
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
2/16
3.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
3.2 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
14/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Klämmornas placering
Kontaktdon
Mellanrum
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
1/22
4.1 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
20/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
1/22
Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7
Böjradie
Femledarsystem
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/33

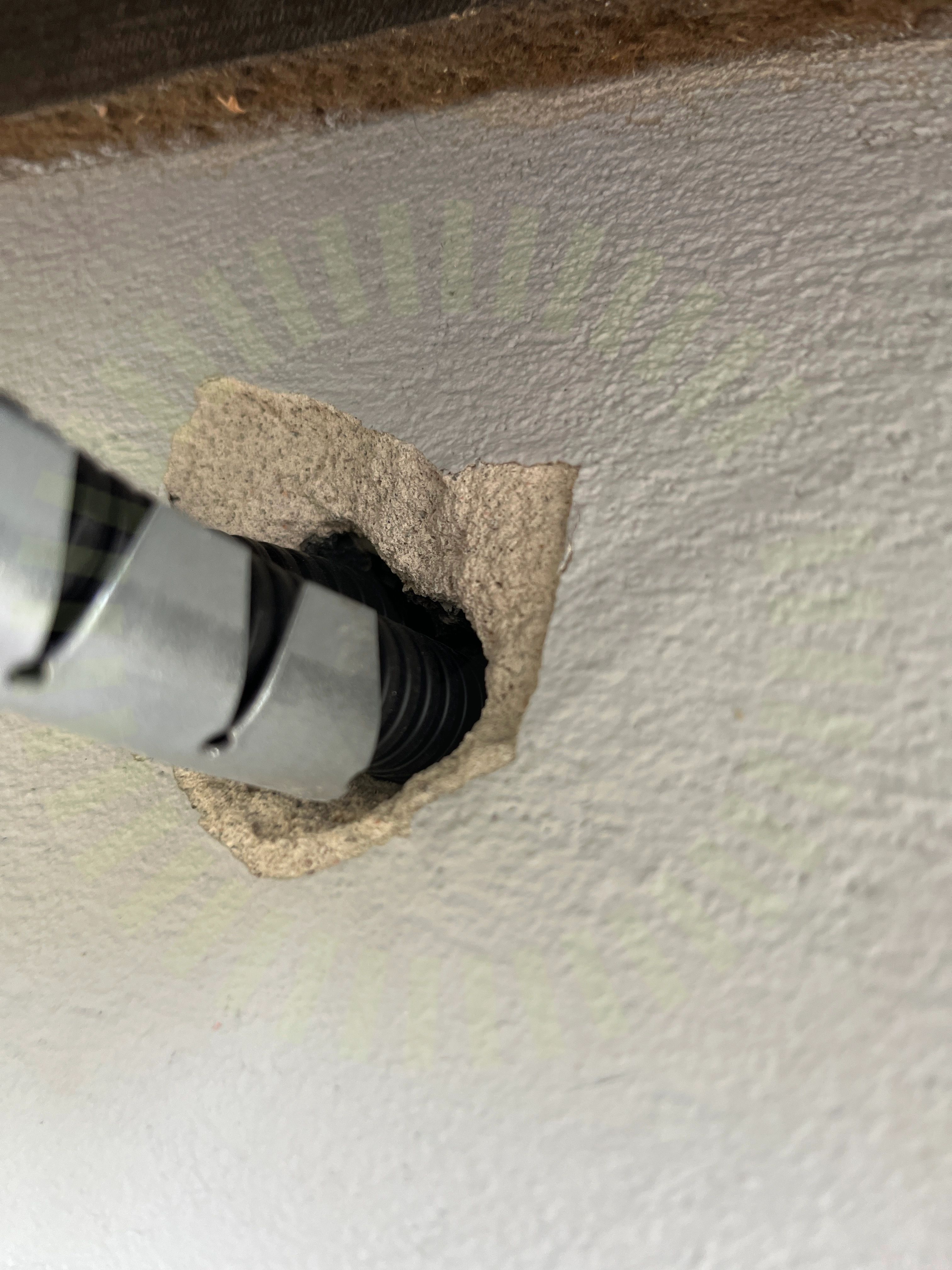

7.1 Genomföringar
Inte godkänd
Genomföring inte tätad.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
31/33
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Tätningsinsatts
Vinkel
Väderbeständigt material
Växelriktare direkt solljus
Växelriktarens IP klassning
Växelriktarens kontakter
Ej tillgängligt vid besiktning
1/33
Smartmätare
