Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
4 juli 2024
Ort
Älvsjö, Stockholms län
Fästens placering
Ändklämmor skena
Kåpor
+ 1
96% godkända
4% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B54HBT
Montagesystem
Weland Stål: Plåttak Långskena
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/5
2.1 Kåpor
Inte godkänd

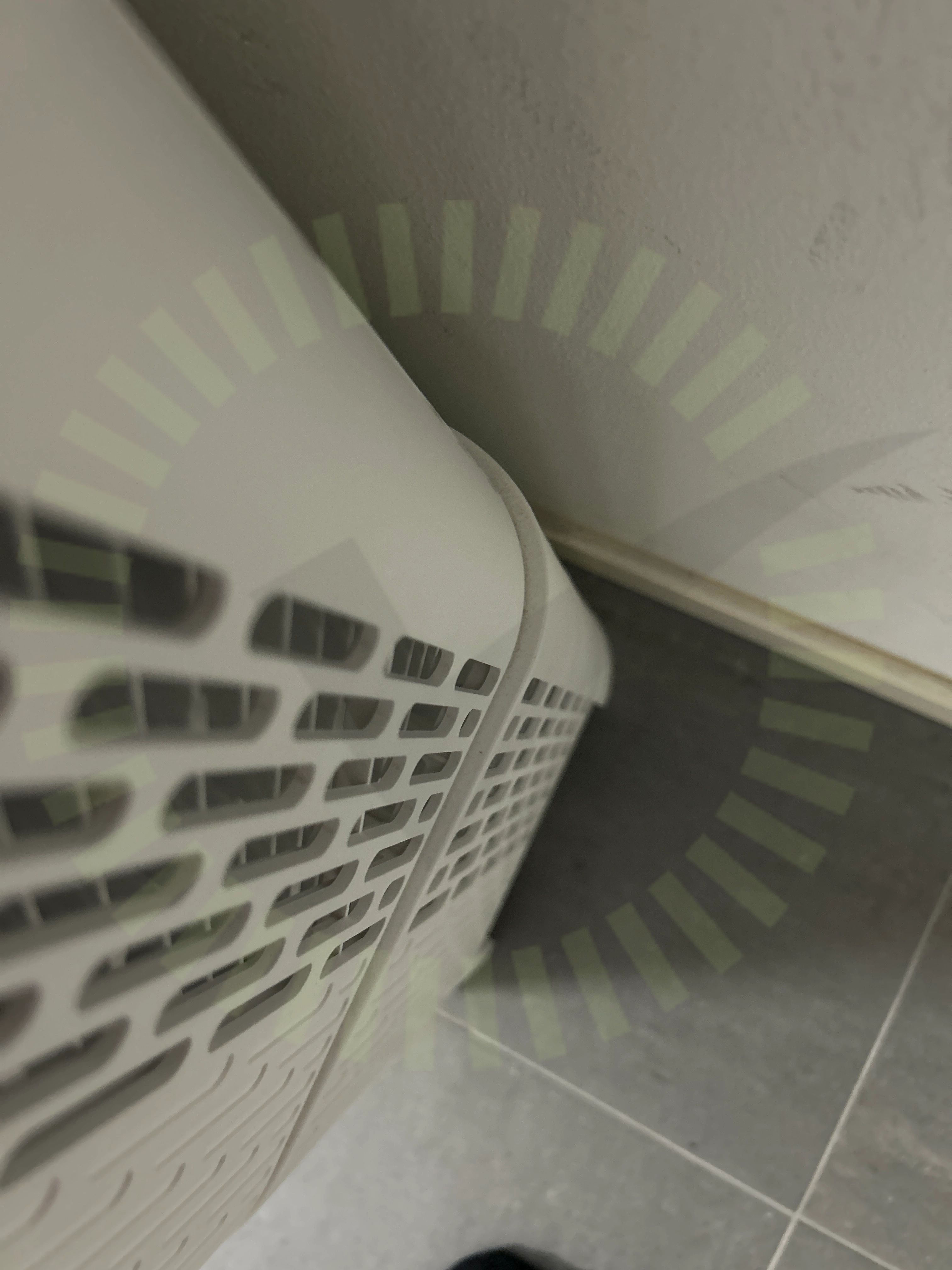

Kåpa till batteriet sitter inte korrekt.
SigenStor Home Installation Guide Version: 02, Sida 19 och 28
Godkända kontrollpunkter
4/5
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Anmärkningar
1/7
4.1 Kabelinföringar
Inte godkänd

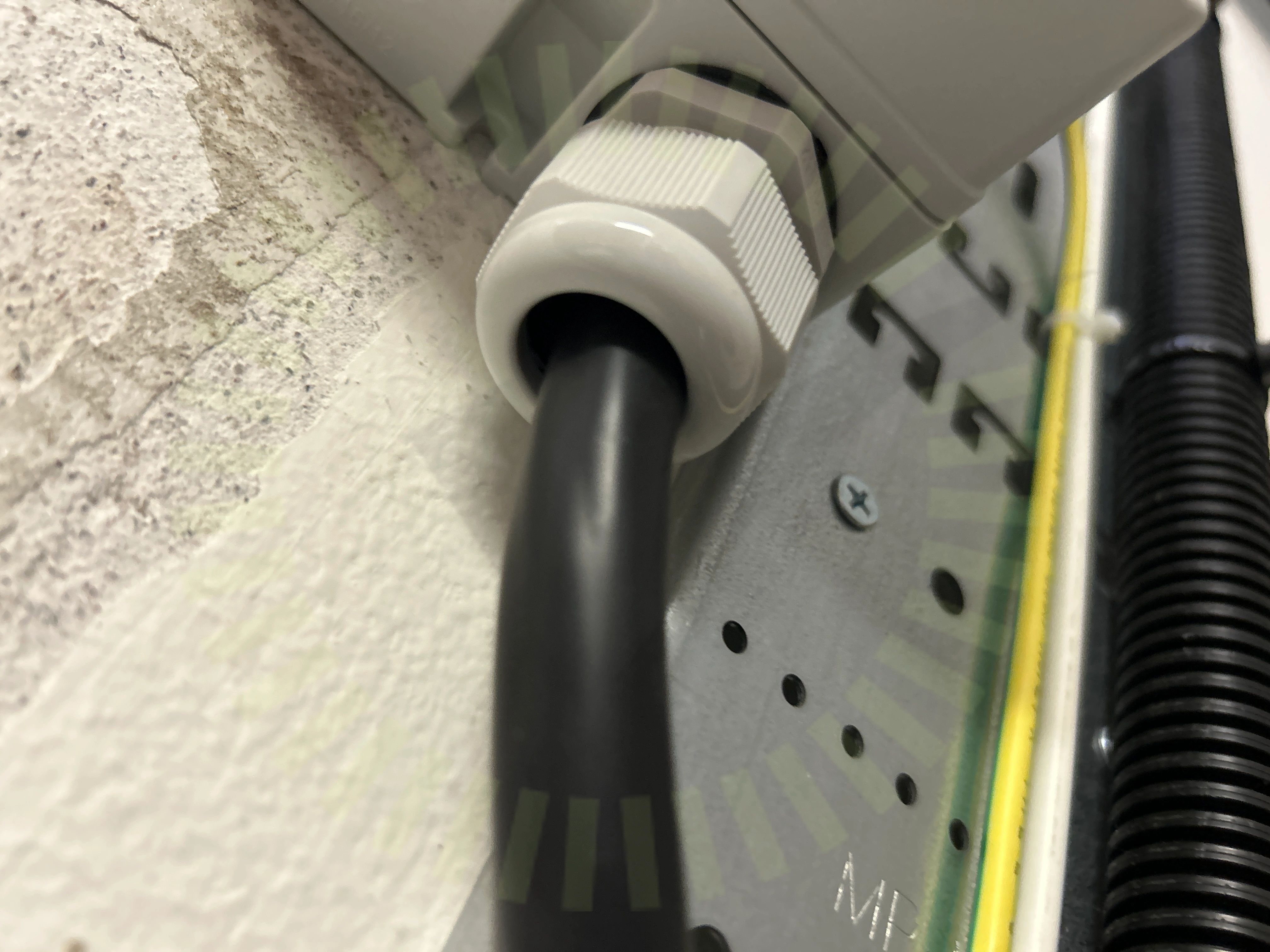

Förskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
6/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-B54HBT
Anmärkningar
1/18
5.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Weland Stål: Plåttak Långskena
Anmärkningar
1/16
6.1 Ändklämmor skena
Inte godkänd

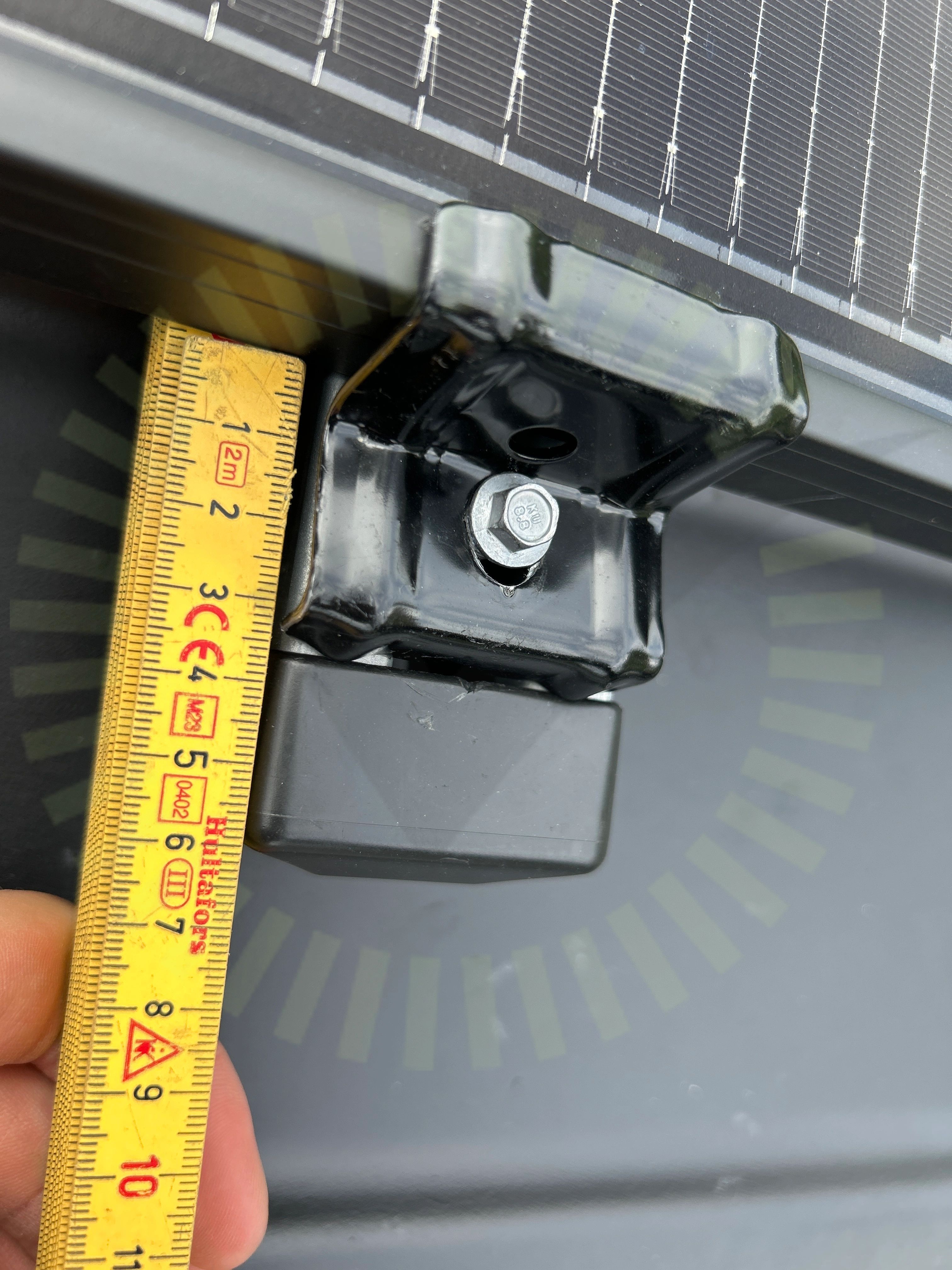

För lite skena sticker ut från slutet av panelkanten.
MA5111 Sid 1 (1) | Version 5 - 231109
Godkända kontrollpunkter
15/16
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Väderbeständigt material
Undercentral
Godkända kontrollpunkter
7/7
Fasskena
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/38
9.1 DC Kontakter
Inte godkänd

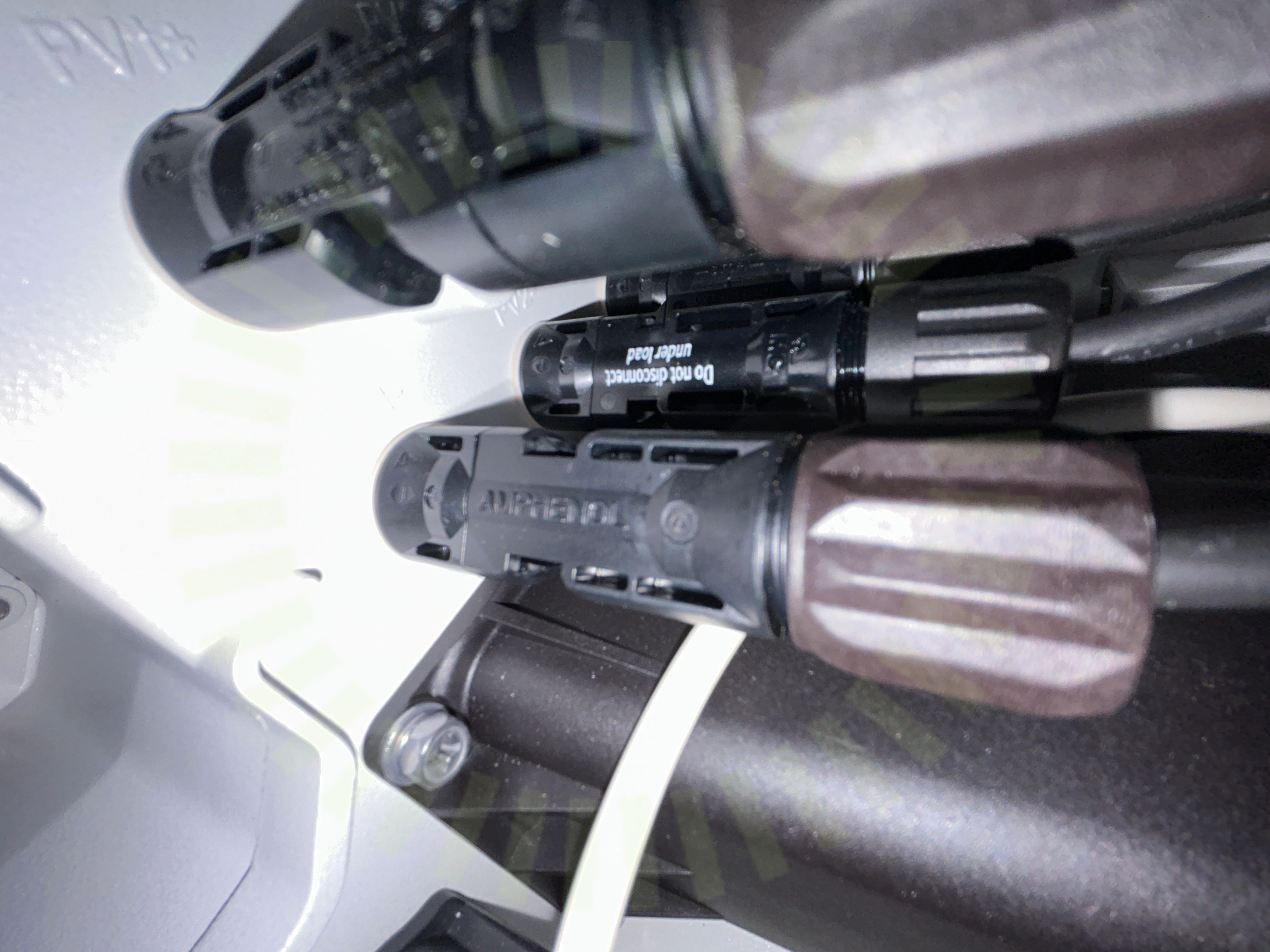

Kontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
36/38
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/38
Genomföringar
