Besiktningsrapport

8.1

Installation genom

Sesol

Datum

14 september 2023

Ort

Älvsjö, Stockholms län

Genomföringar

Klämmornas placering

Förbindelse av kontakter

+ 8

84% godkända16% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemWeland Stål: Råspont

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Allmänt

Anmärkningar

2/2

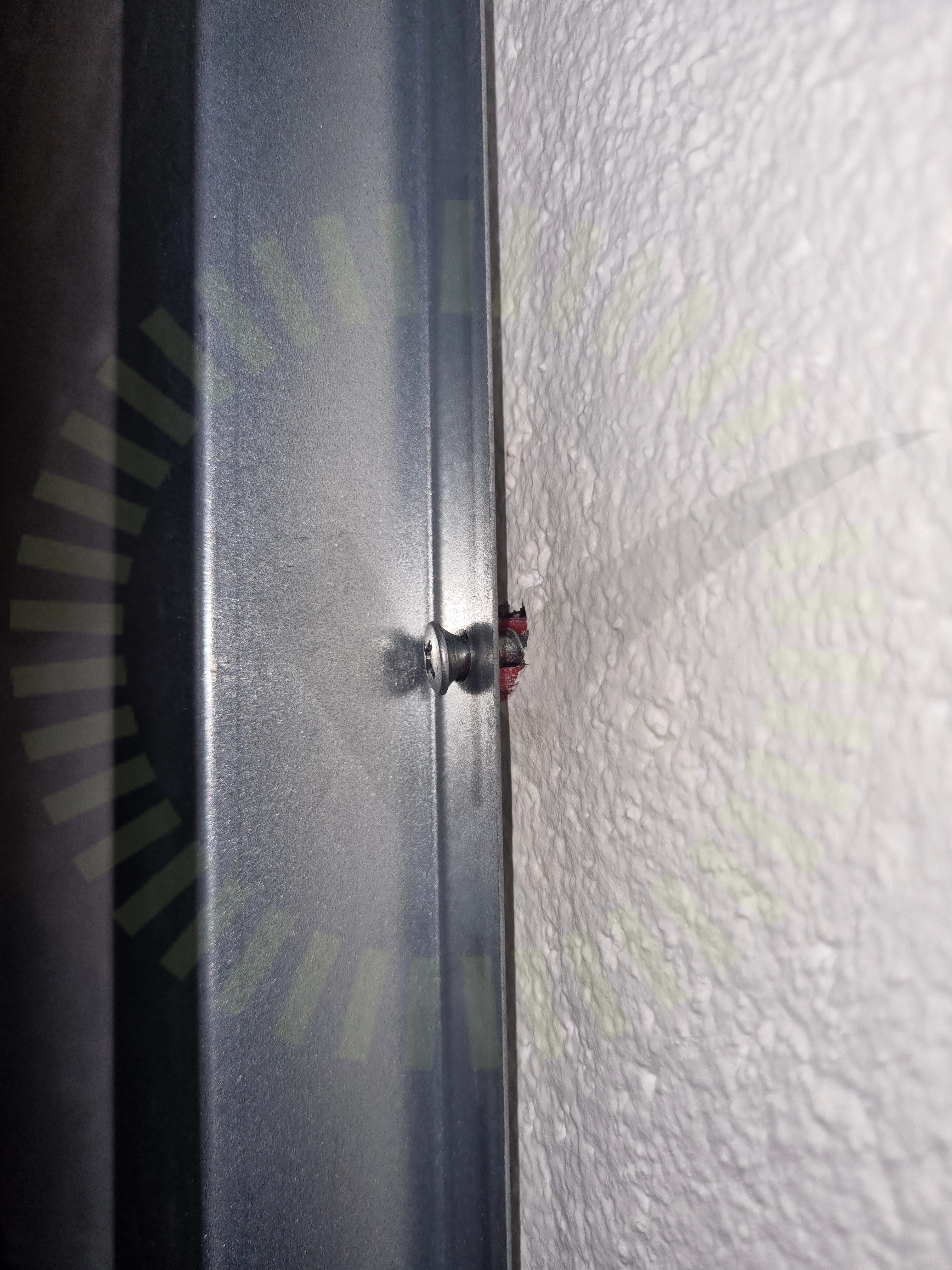

2.1 Kabelskydd

Inte godkänd

Skruv som håller fast kabelskydd för DC kablar sitter löst

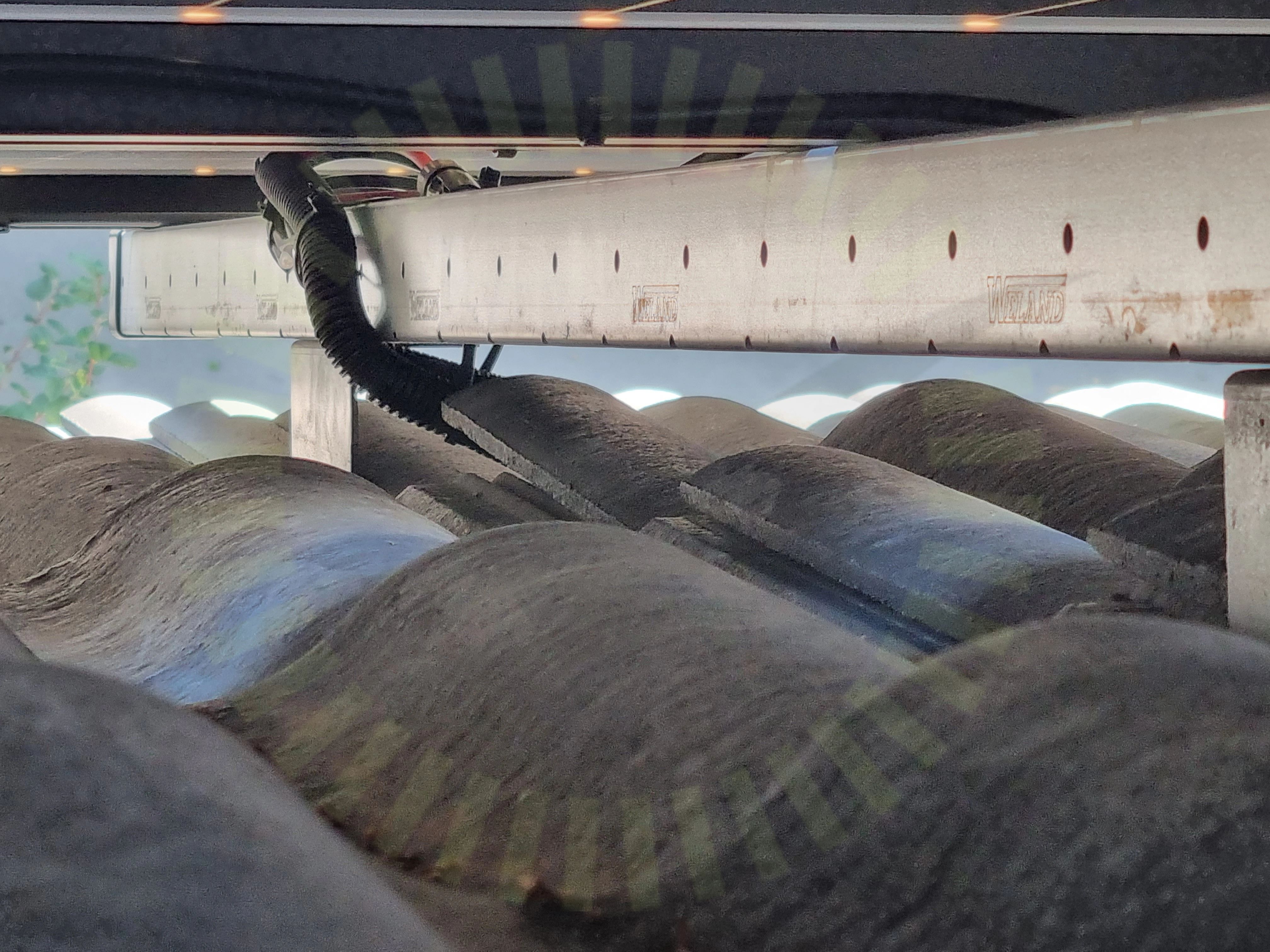

2.2 Glipa mellan takpannor/ trasiga takpannor

Inte godkänd

Där dc kablage går ner under takpannor är det en stor glipa mellan takpannor med risk för att vatten kommer in

Longi LR5-66HPH

Anmärkningar

4/15

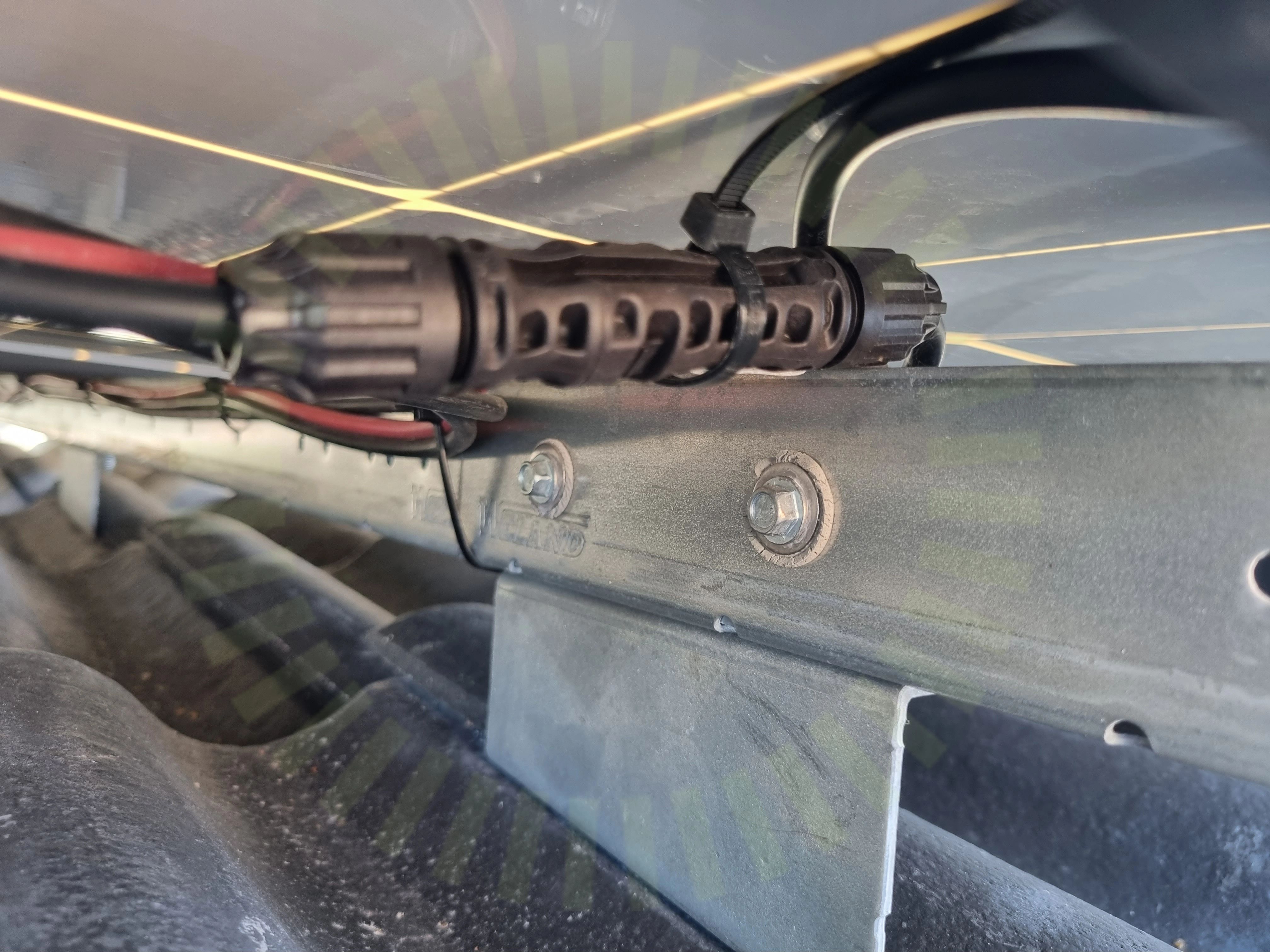

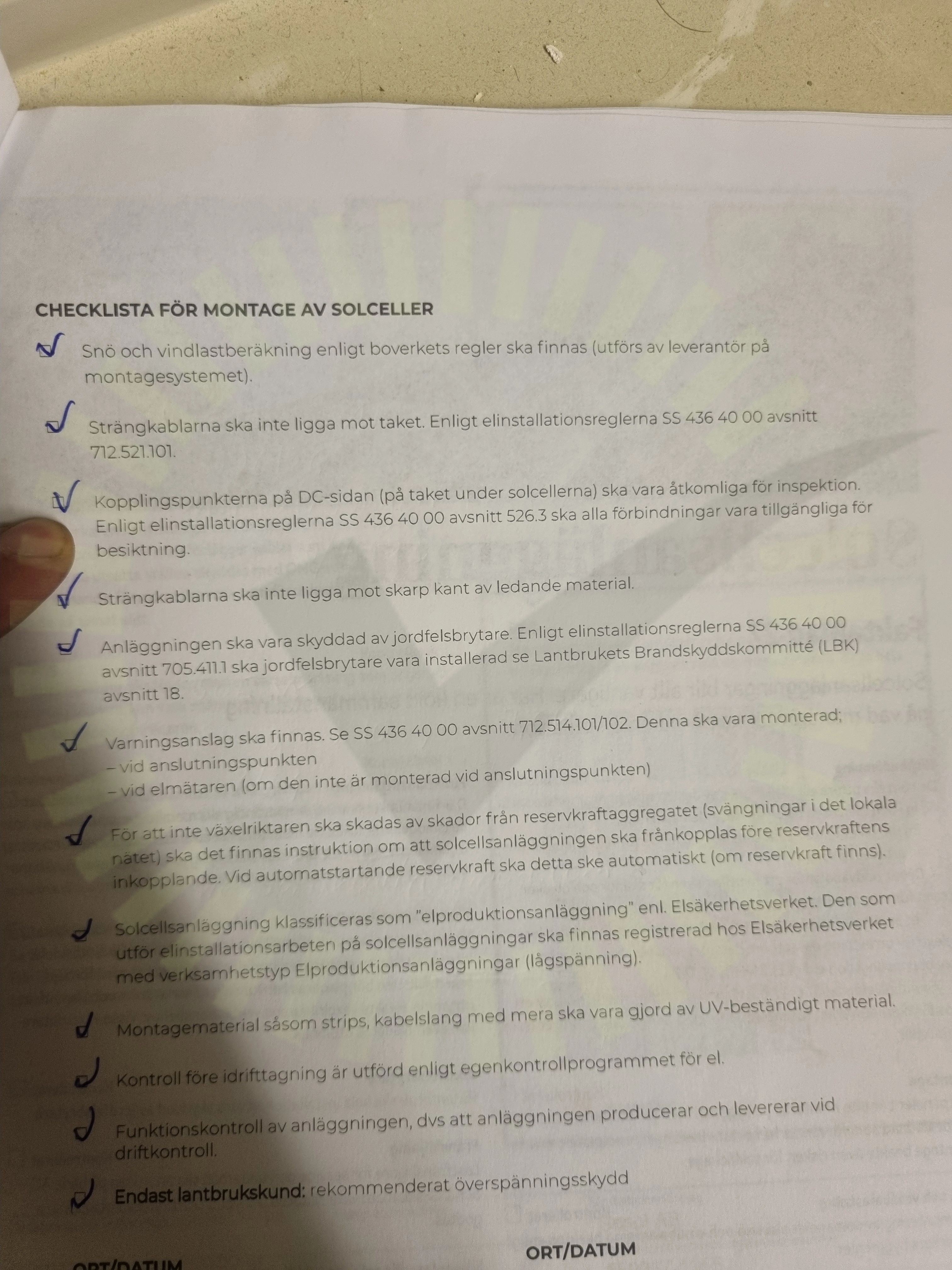

3.1 Förbindelse av kontakter

Inte godkänd

Kontakter ej tillgängliga då de är förlagda inne i skenor, dessa ska vara åtkomliga för besiktning.

SS 436 40 00, 712.526

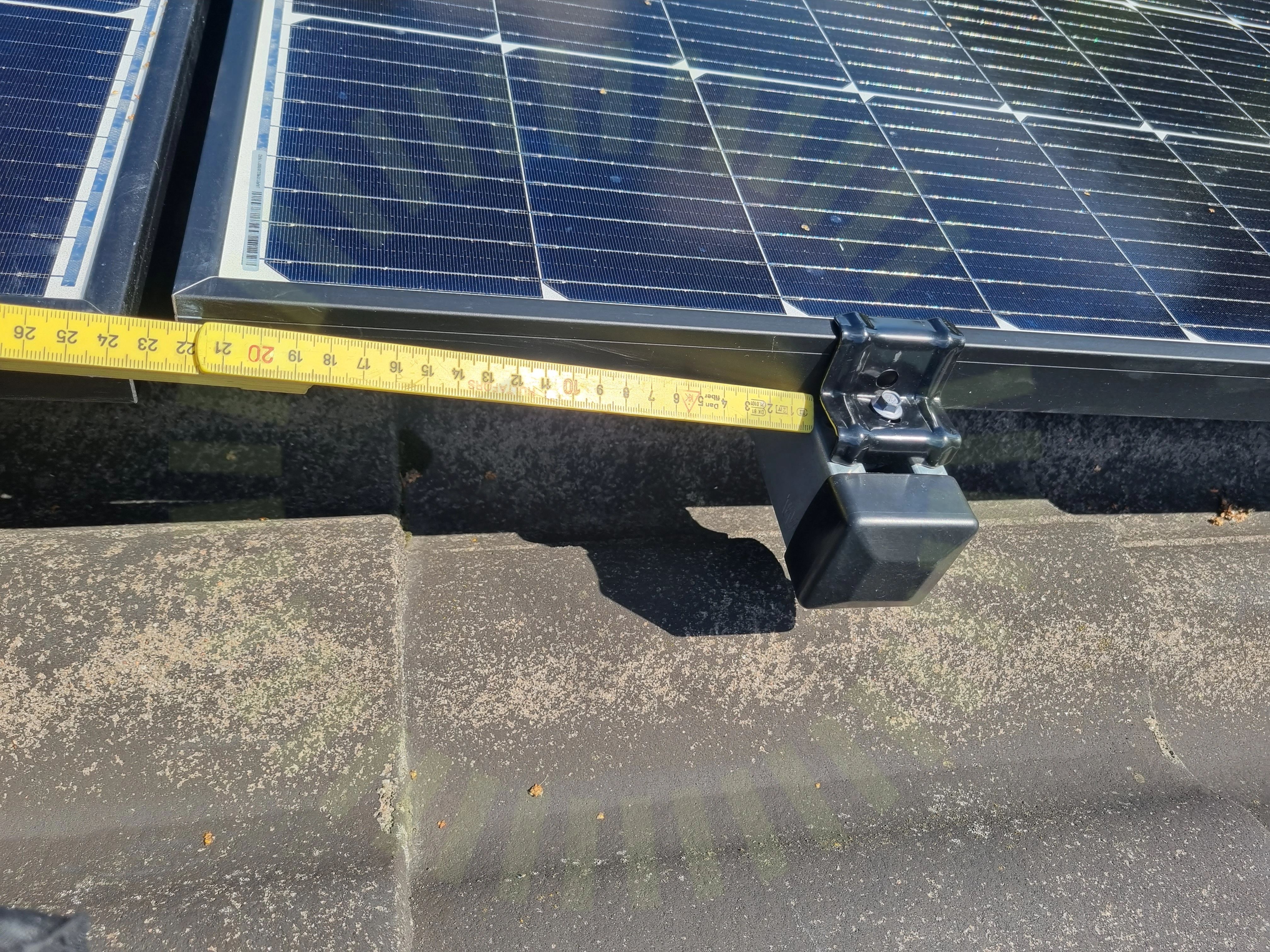

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

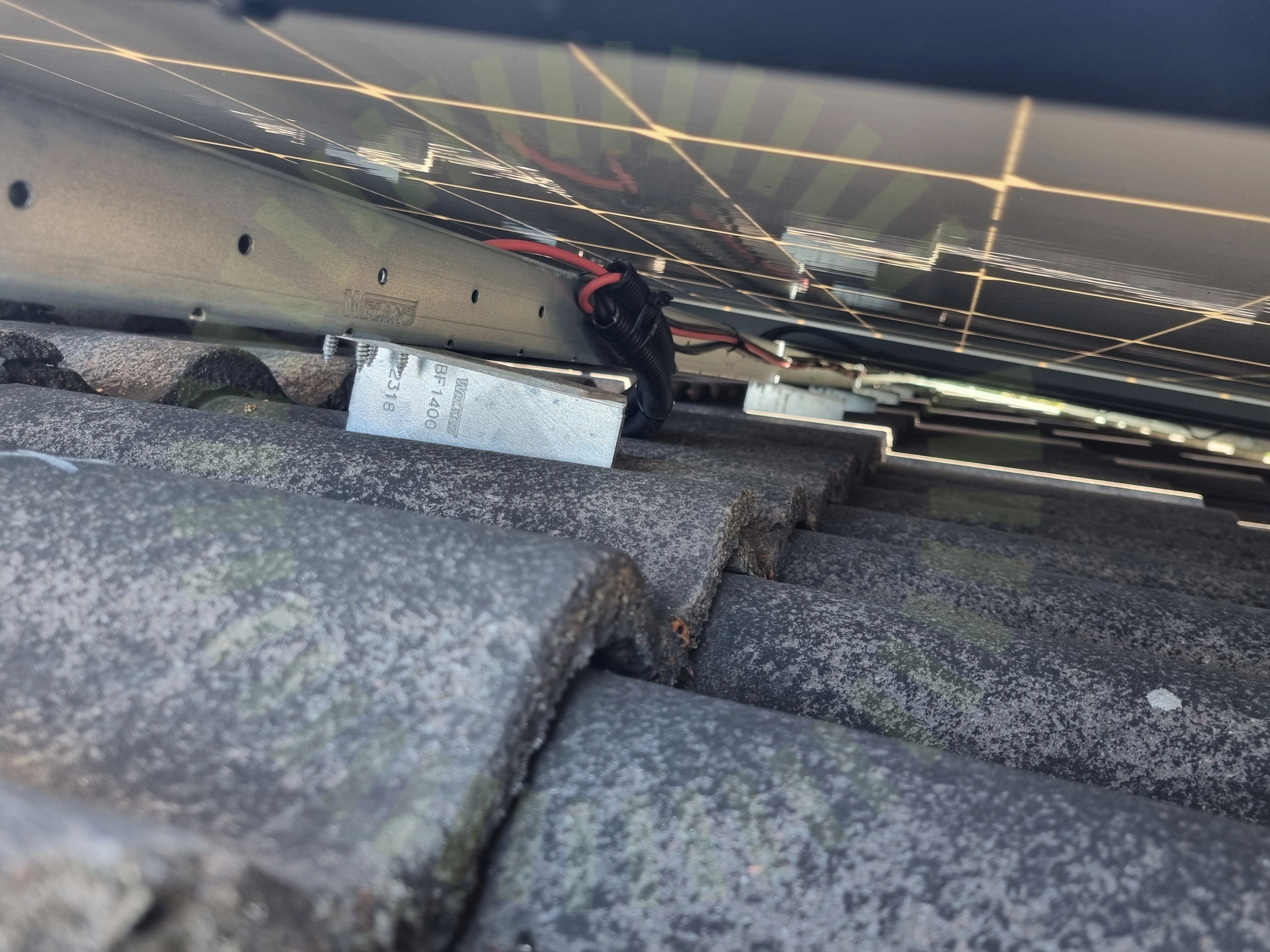

3.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

10/15

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

SunGrow: SBR(XXX)

Godkända kontrollpunkter

8/8

AvståndInfästningKommunikationLockMiljökravPESkadorVinkel

SunGrow: SH5-10RT

Anmärkningar

3/40

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

6.2 Genomföringar

Inte godkänd

Genomföring inte tätad. Genomförning från växelriktare till elmätare

SS 436 40 00 (527.2.1)

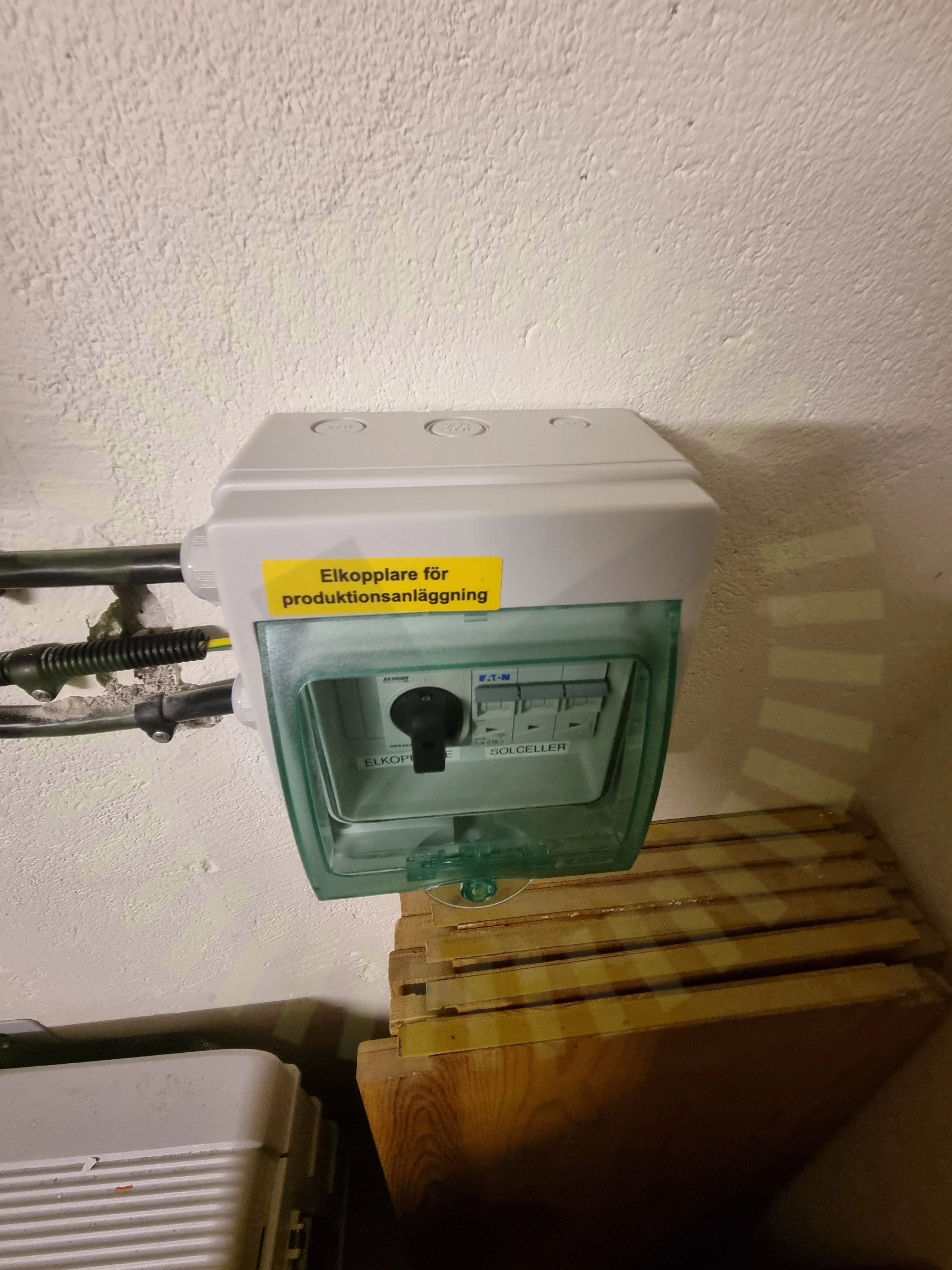

6.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

32/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

5/40

DC Max SpänningDC Max StrömDC Min SpänningSträngdesignTillförlitligt fäst

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1

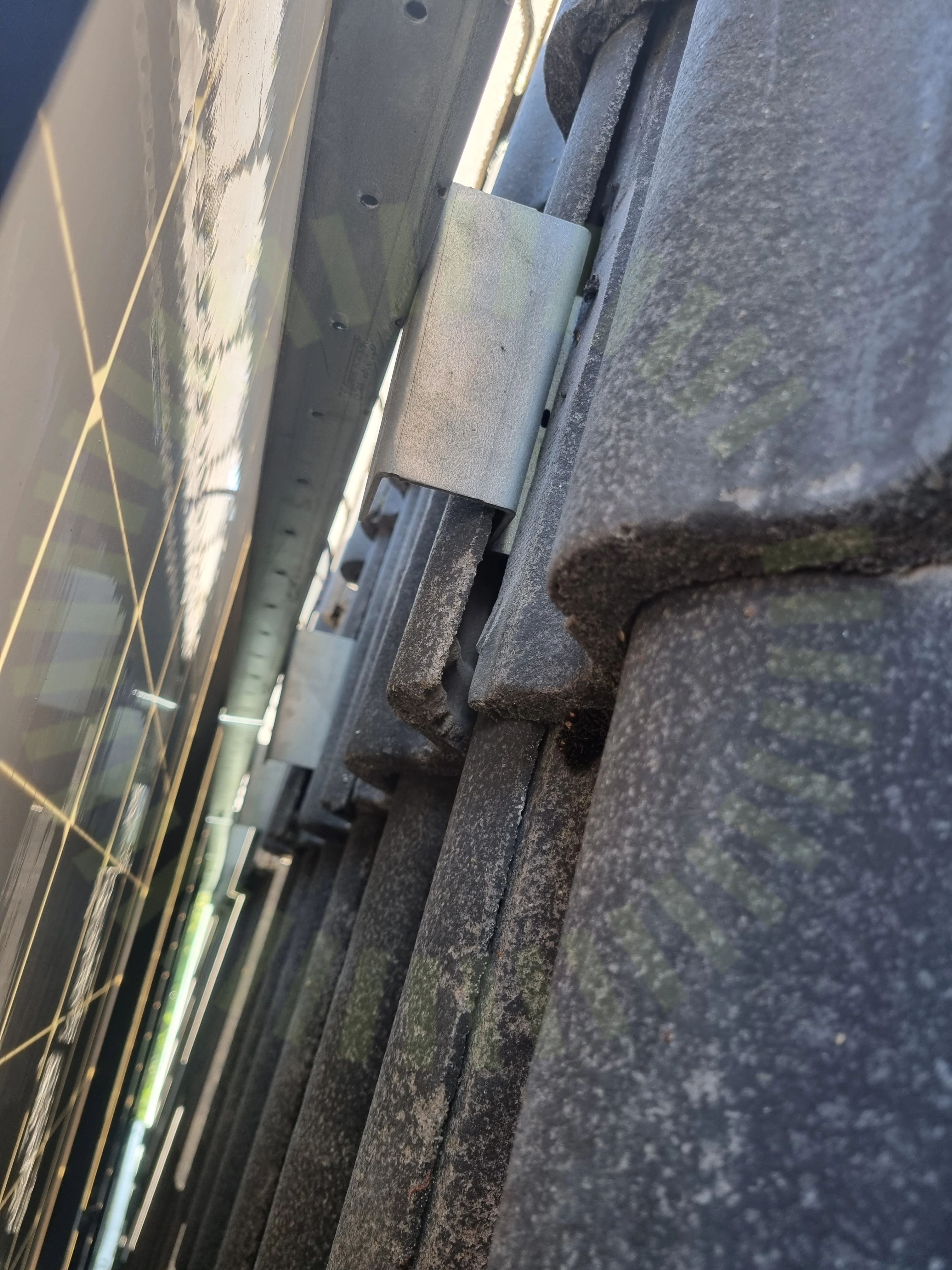

7.1 Ovanliggande panna

Inte godkänd

Ovanliggande panna sluter ej tätt då den ej är anpassad kring takkrok, detta skapar en större risk för sprickbildning i ovanliggande panna.

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

6/24

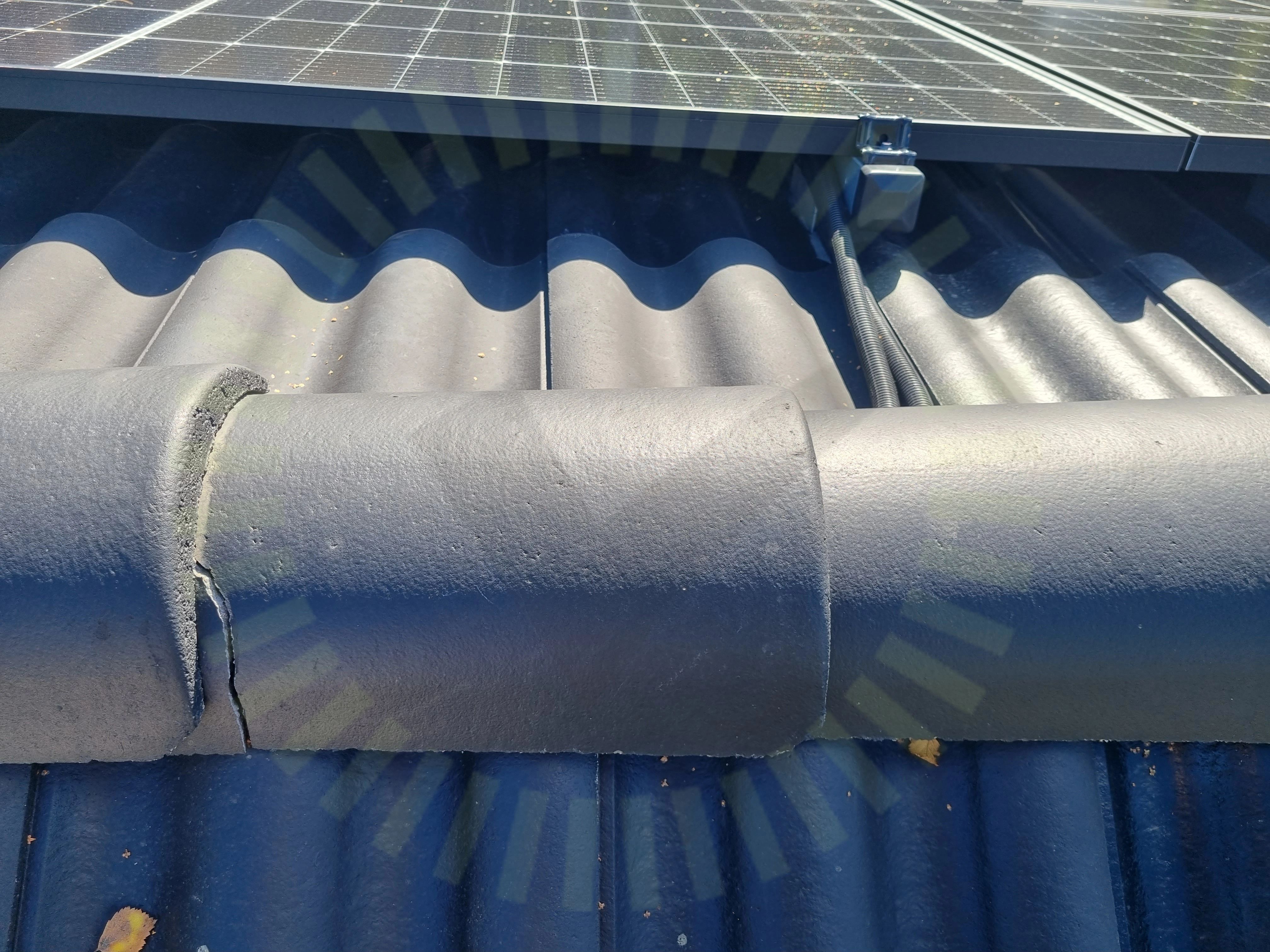

9.1 Skador

Inte godkänd

Skador noterade på taket runt installationen. Sprucken nockpanna vid dc kabeldragning och trasiga takpannor under paneler vid takkrokar

9.2 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt. Uppmätt avstånd cirka 1400mm

Snö- och vindlastberäkning

9.3 Takgenomföring

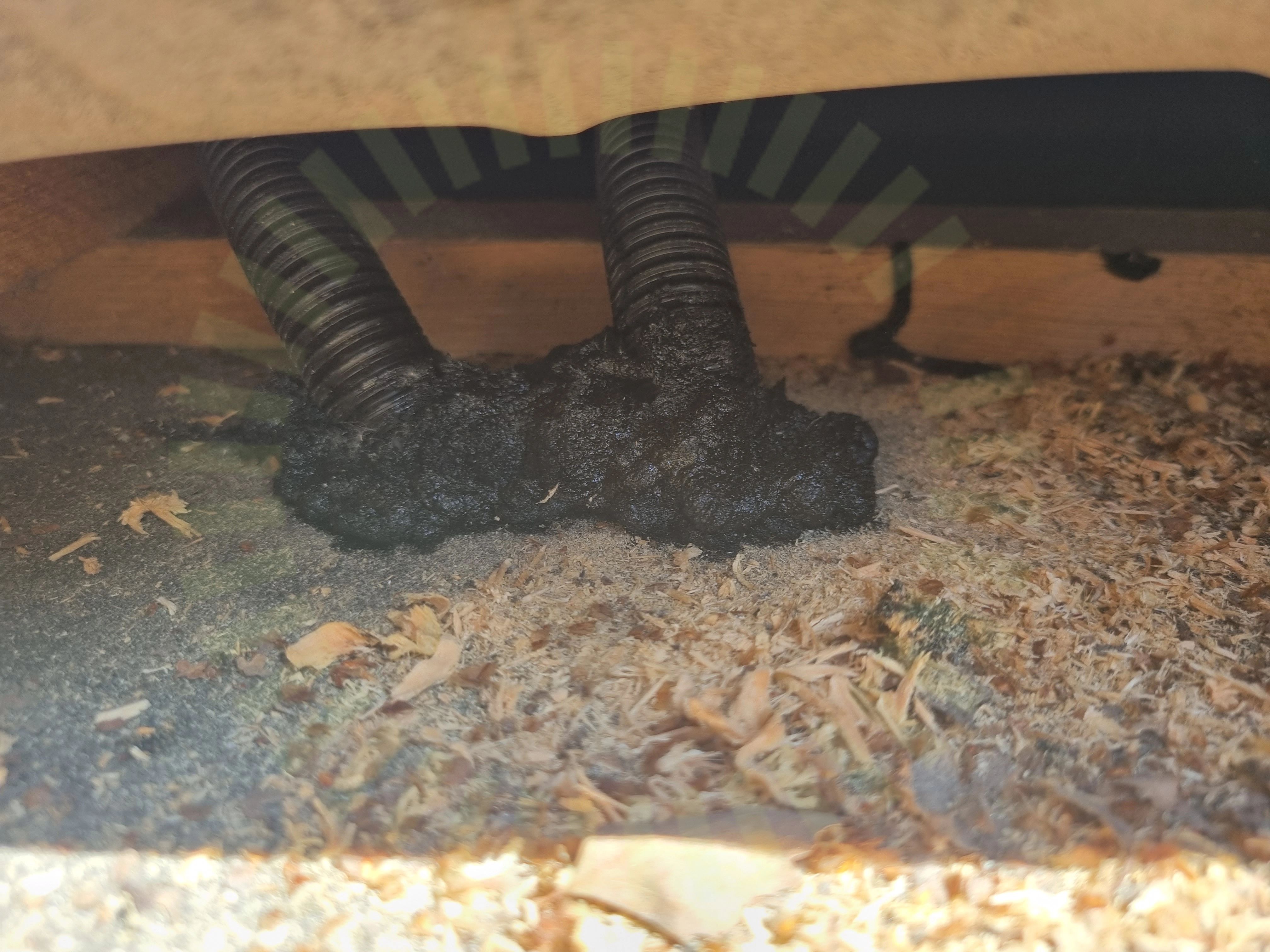

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

9.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

9.5 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

9.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt avstånd mellan infästningar cirka 900mm

MA5102 Sid 1 (1) | Version 3 - 221101
