Besiktningsrapport
9.7
Installation genom
Svea Solar
Datum
24 oktober 2023
Ort
Lund, Skåne län
Optimerarfäste
Skenornas infästning skruvade
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-DE09.08 390-405W
Optimerare
SolarEdge: S-Serie
Montagesystem
CC90- UNUM Betongpannor
Växelriktare
SolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
2/25
2.1 Optimerarfäste
Inte godkänd
Skruven som håller optimeraren riskerar att skada panelens undersida när systemet belastas av snötyngd, fortsatt på flertal ställen under panelfälten.

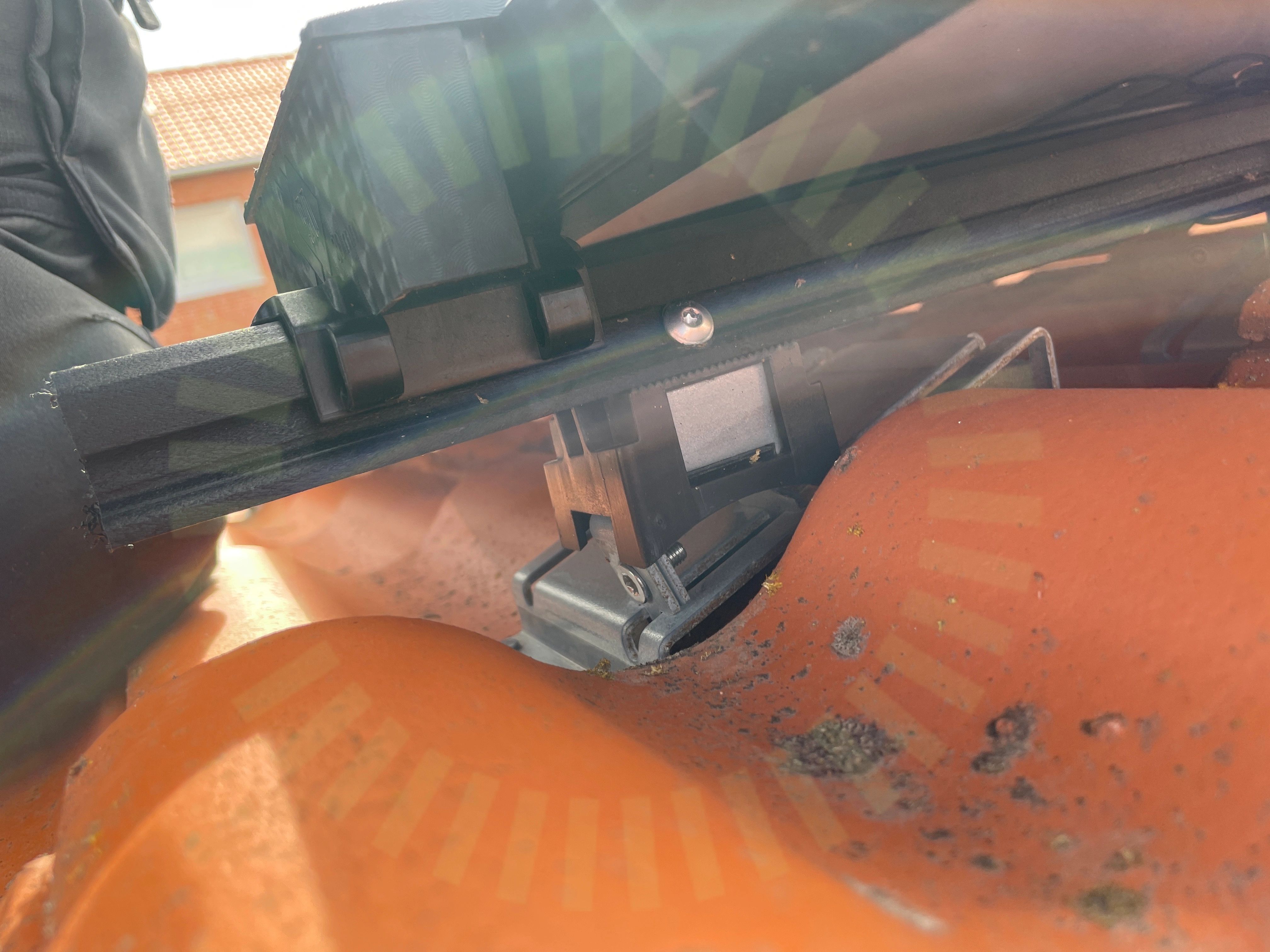

2.2 Skenornas infästning skruvade
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad i sista infästningskrok.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
22/25
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans orientering
Klämmans placering i skena
Läktinfästning
Mittklämmor skruv
Panelramens höjd
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 1, Trina: TSM-DE09.08 390-405W
Godkända kontrollpunkter
13/13
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
29/29
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
Fastsäkring av växelriktare
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Tätningsinsatts
Uppskalad ledare
Ventilation
Vinkel
Väderbeständigt material
Växelriktarens kontakter
