Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

PPAM Solkraft

Datum

10 juli 2023

Ort

Kristianstad, Skåne län
Förstärkningsskruv
Förbindelse av kontakter
Kopplingslåda
79% godkända21% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano
MontagesystemESDEC Lutande Panntak
VäxelriktareSMA: STP (12-25)-50
TillbehörSäkerhetsbrytare AC
TillbehörSMA: Energy Meter
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/25
Främmande material

3.1 Främmande material

Inte godkänd

Flertalet skruvar är skruvade genom skenan utan någon funktion under samtliga panelfält.

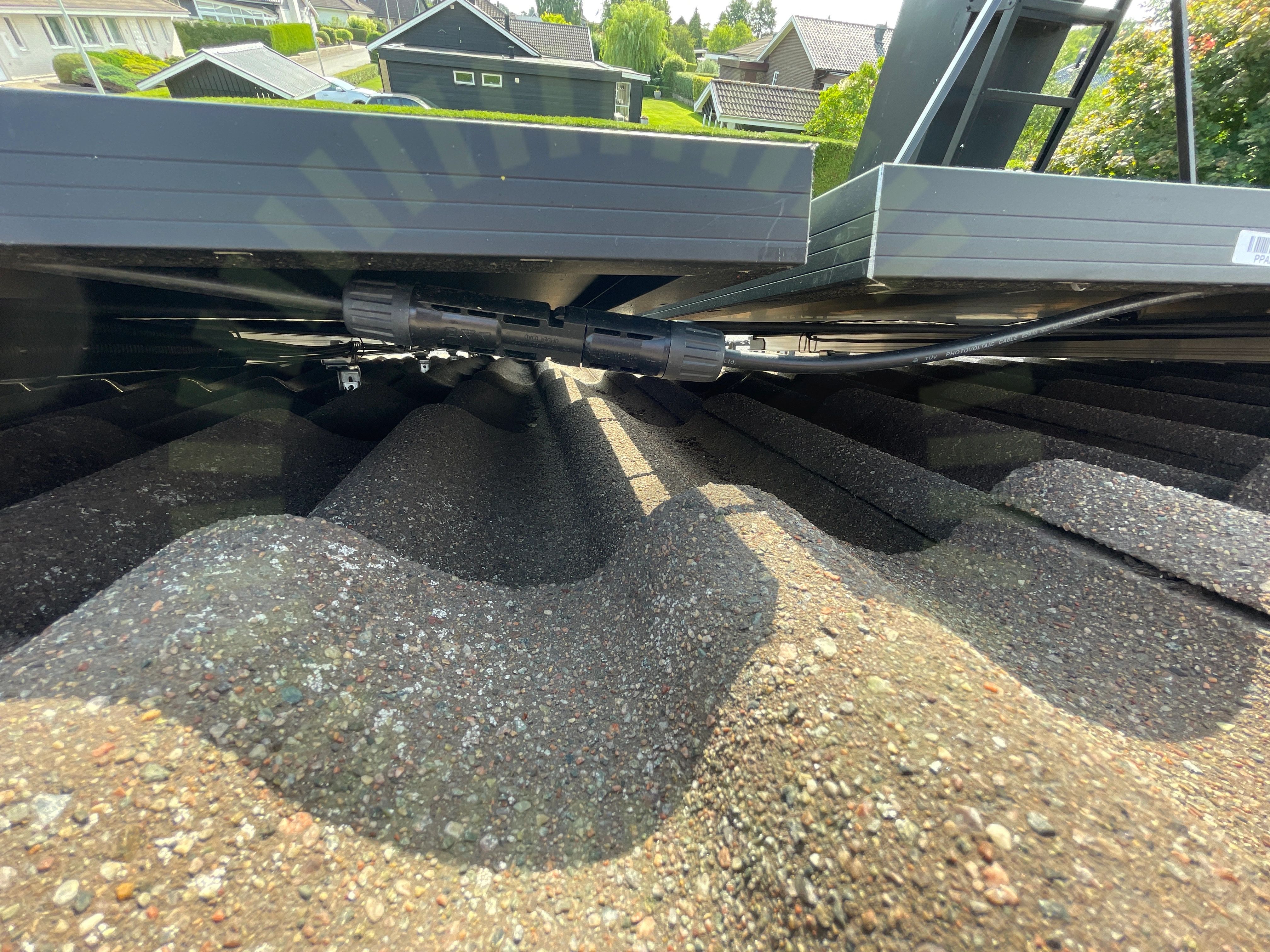

Kabeldragning mellan takytor

3.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad vid samtliga panelfält.

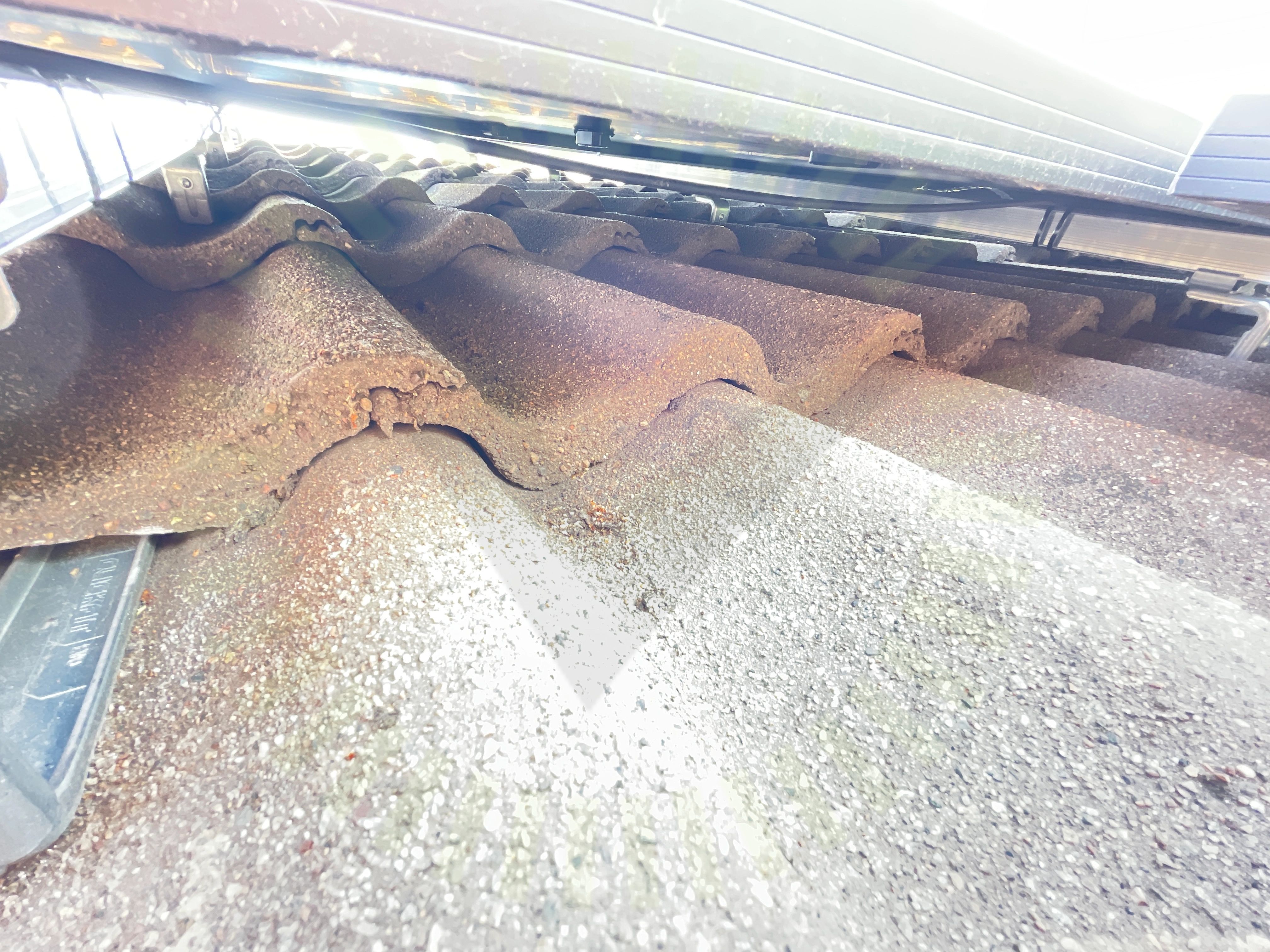

Kabeluppfästning

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd under samtliga panelfält. Hänger långa sträckor vilket kommer påverka negativt över tid.

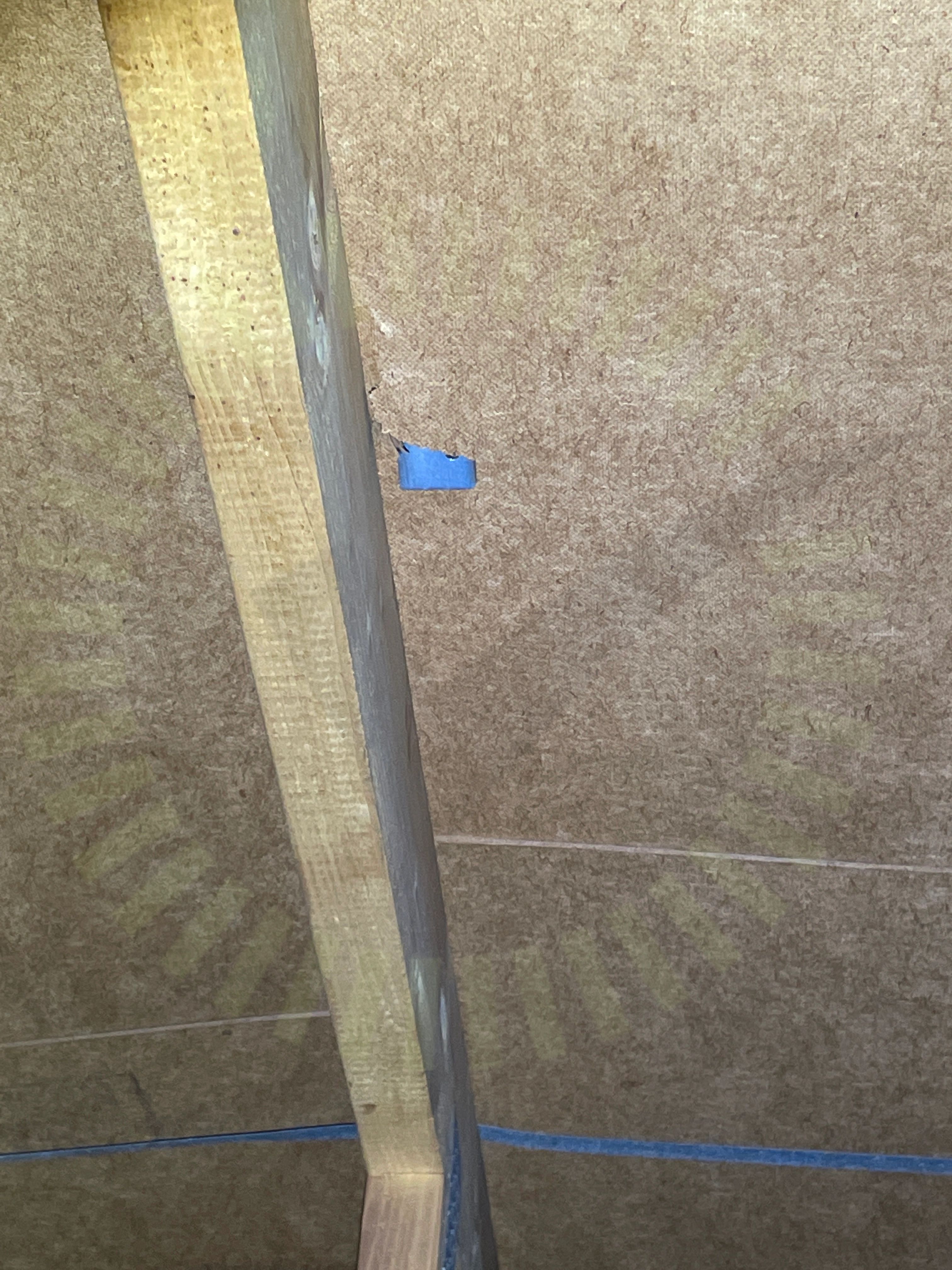

Läktinfästning

3.4 Läktinfästning

Inte godkänd

Leverantör har inte fäst kroken korrekt, krok går även under masonitskivor och har skadat taket.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17
Skenornas infästning

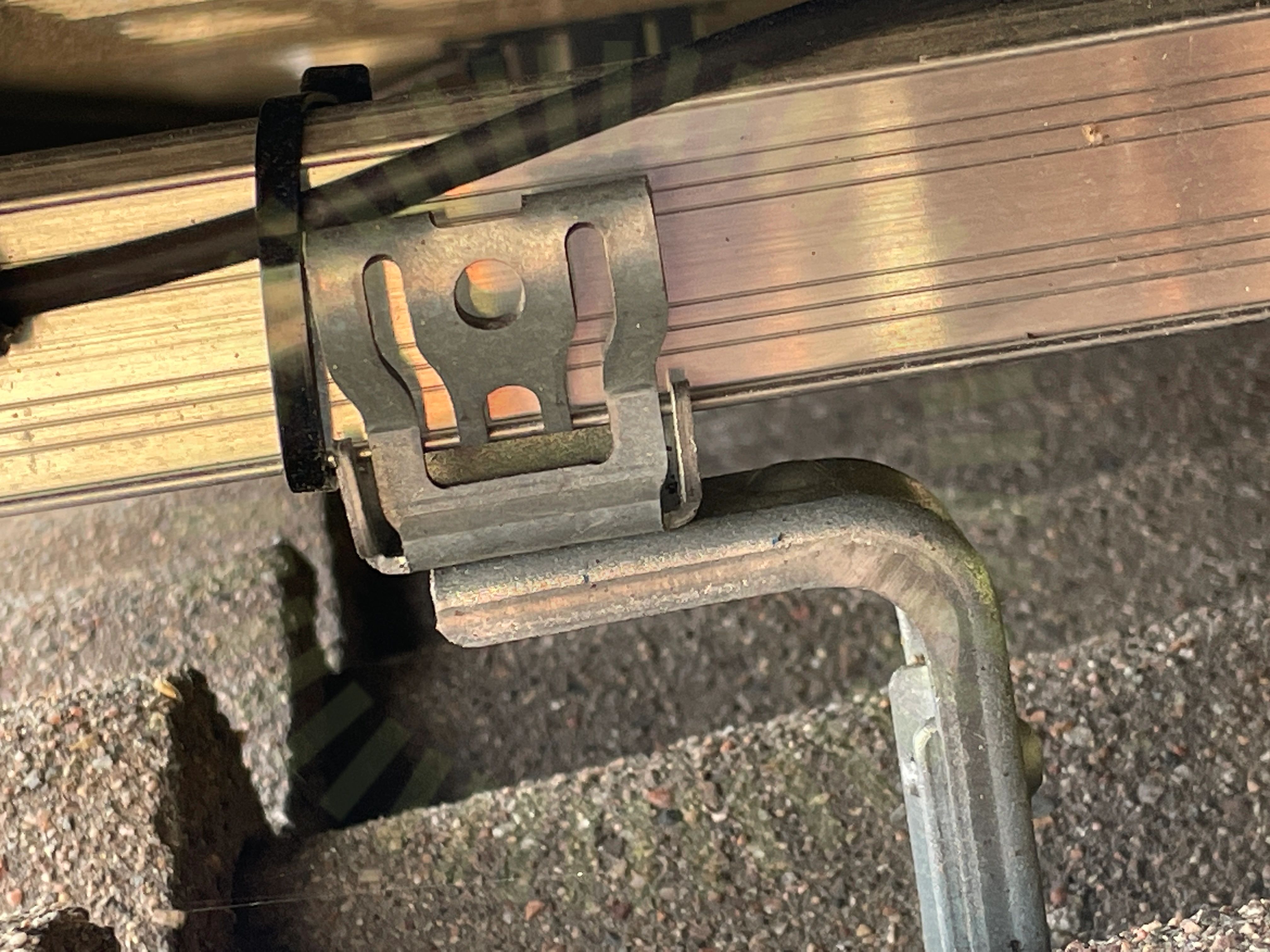

3.5 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenan botten, ligger och vilar utanför skenan på flertalet ställen under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

3.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

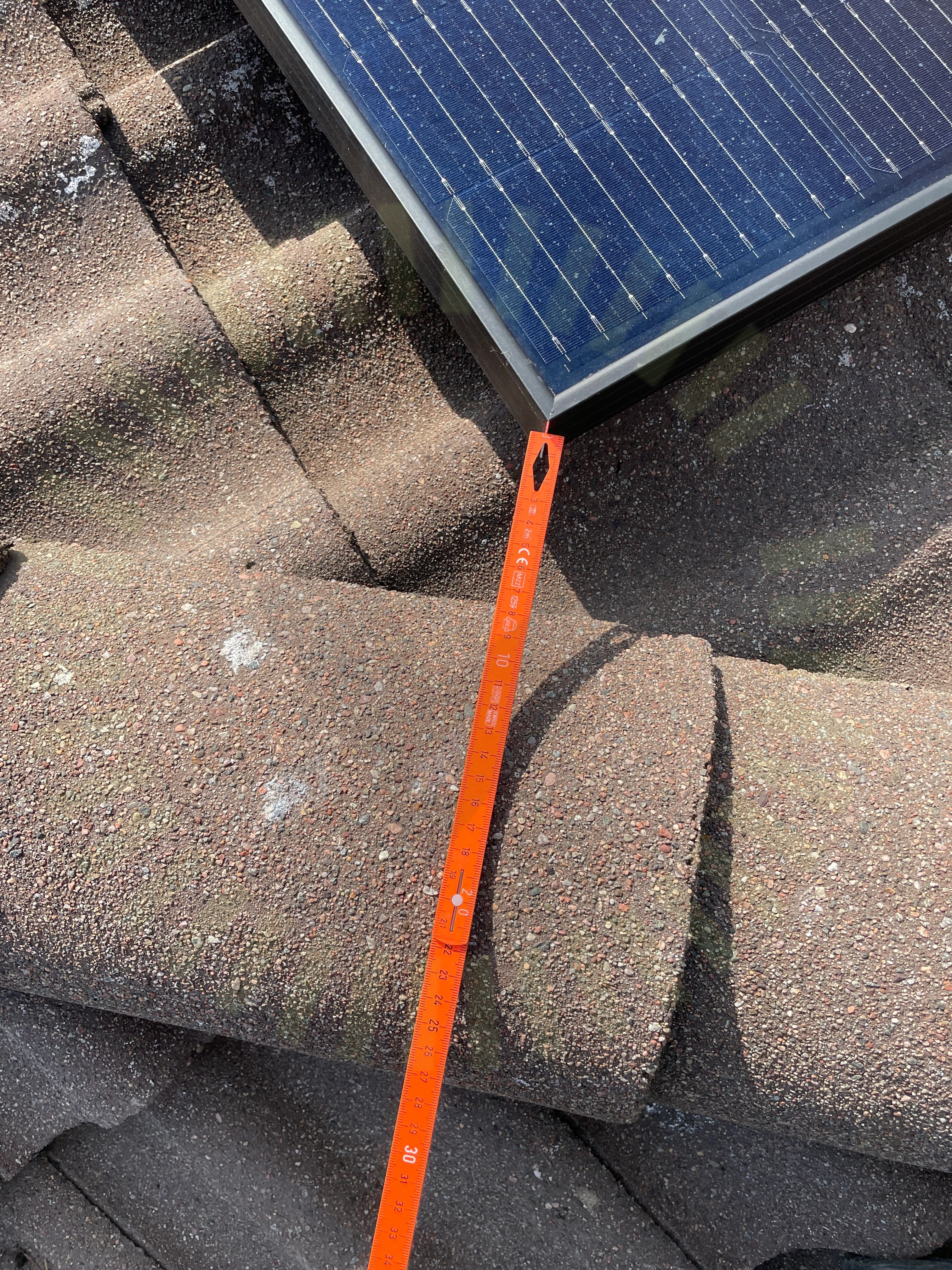

Säkerhetsavstånd

3.7 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Förstärkningsskruv

3.8 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för horisontella skenor saknas på samtliga skenor under samtliga panelfält.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skador

3.9 Skador

Inte godkänd

Större repor på två av kunds paneler. Förekommer även trasiga takpannor på taktfälten.

Godkända kontrollpunkter

16/25
DC kabel förläggningFöremål mellan skena och panelramMittklämmorPanelstorlekKlämmans placering i skenaPanelramens höjdSkenans utstick för klämmaSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak 1, PPAM: Onyxium Nano

Anmärkningar

5/13

4.1 Fästenas placering

Inte godkänd

Underlag för klämmzon saknas. Uppmätt längsta mått 440mm, uppmätt kortast mått 220mm.

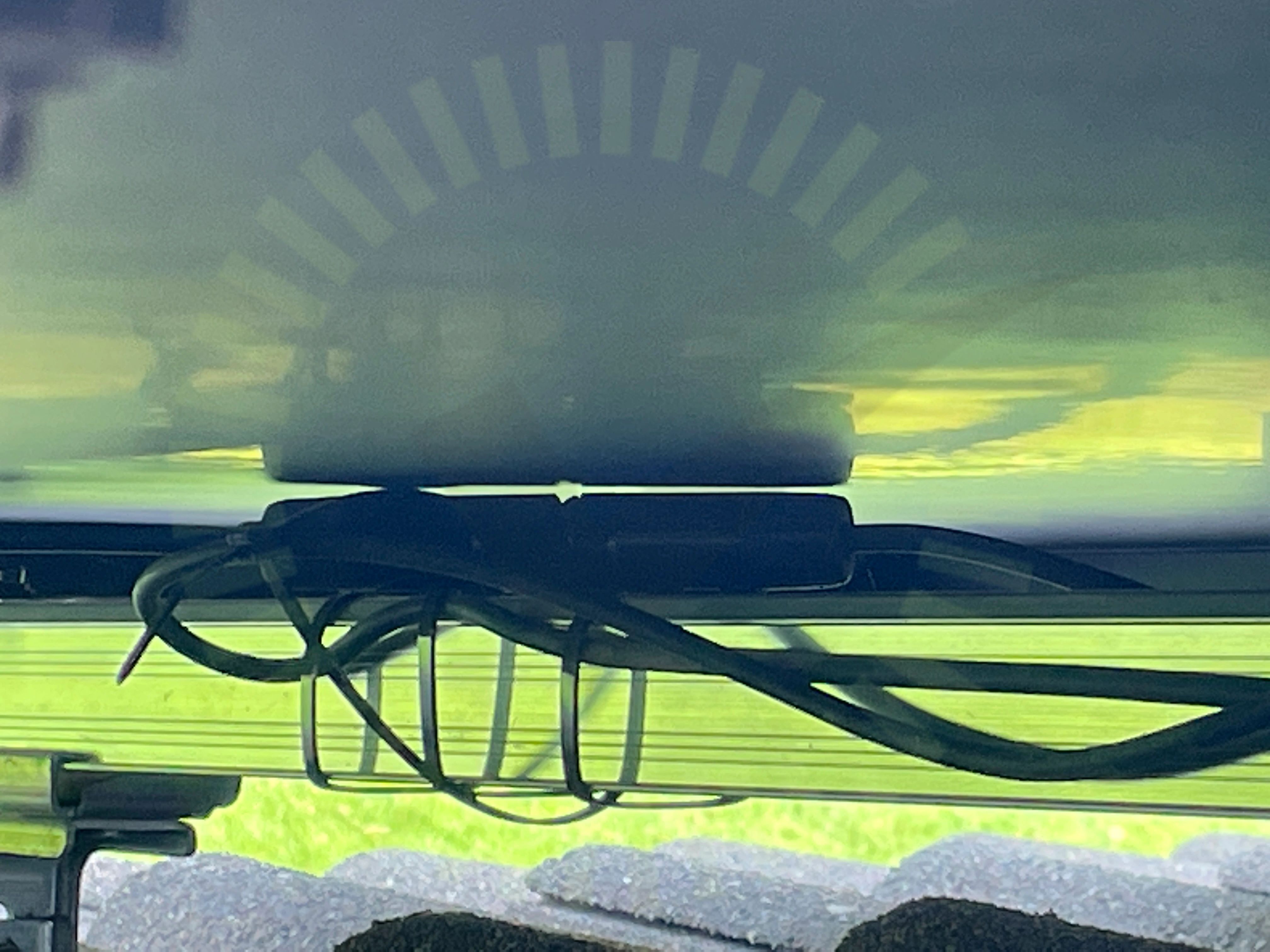

Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke.

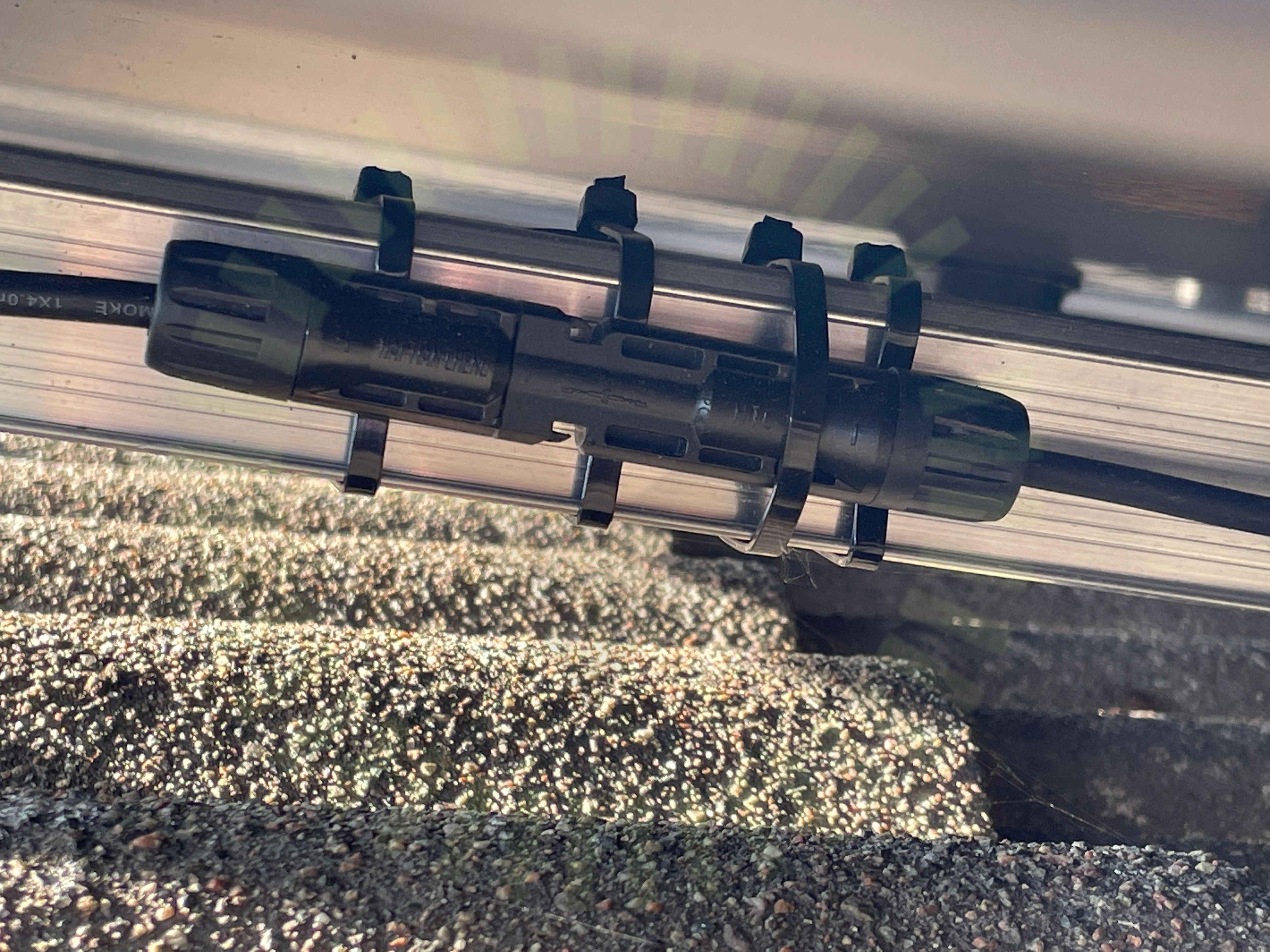

Förbindelse av kontakter

4.3 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

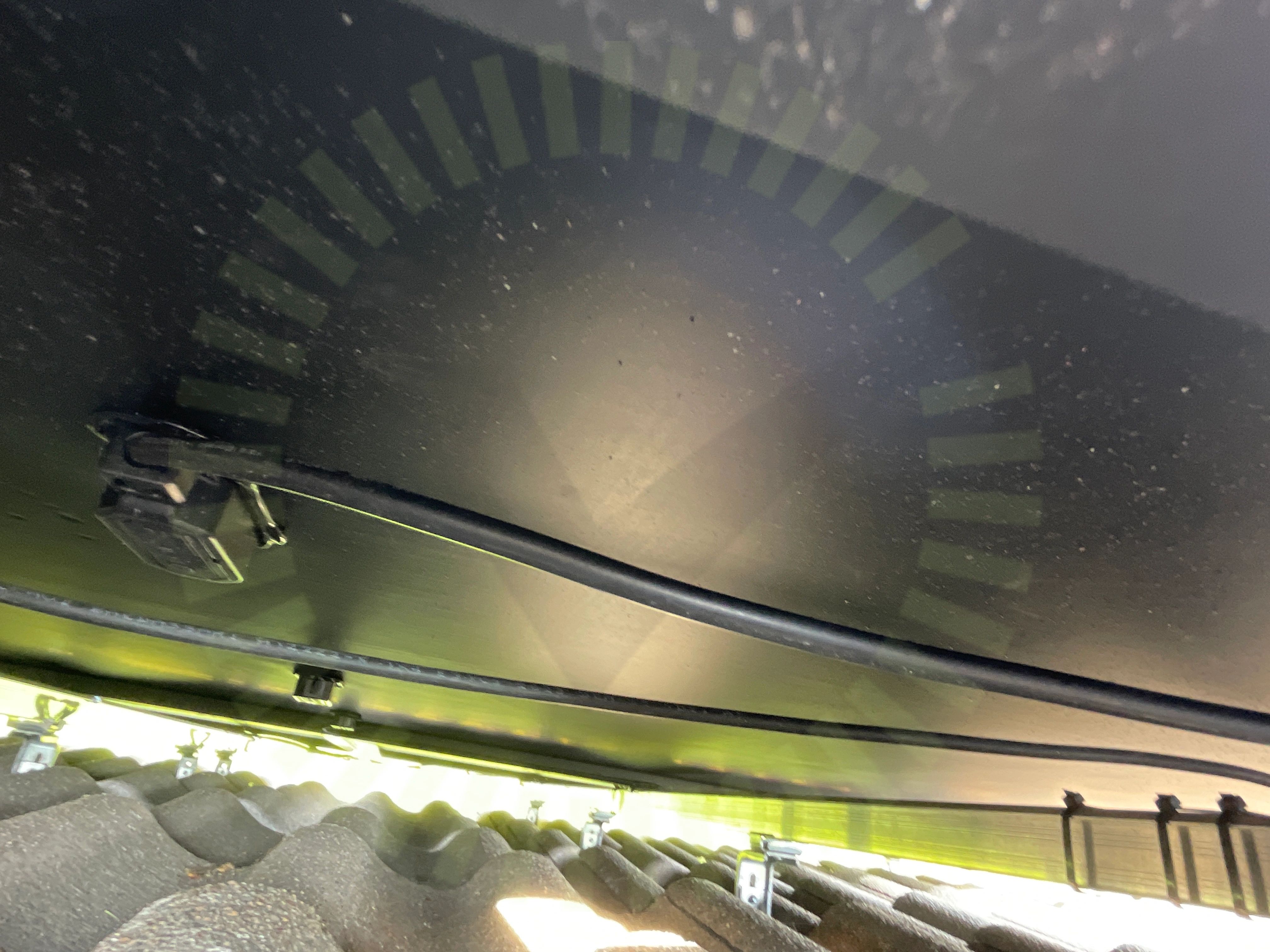

Kopplingslåda

4.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan på flertalet ställen under samtliga panelfält.

Stress på kontakter

4.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna på flertalet ställen under samtliga panelfält.

SS 436 40 00, 712.526

Godkända kontrollpunkter

8/13
DräneringshålKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

2/5

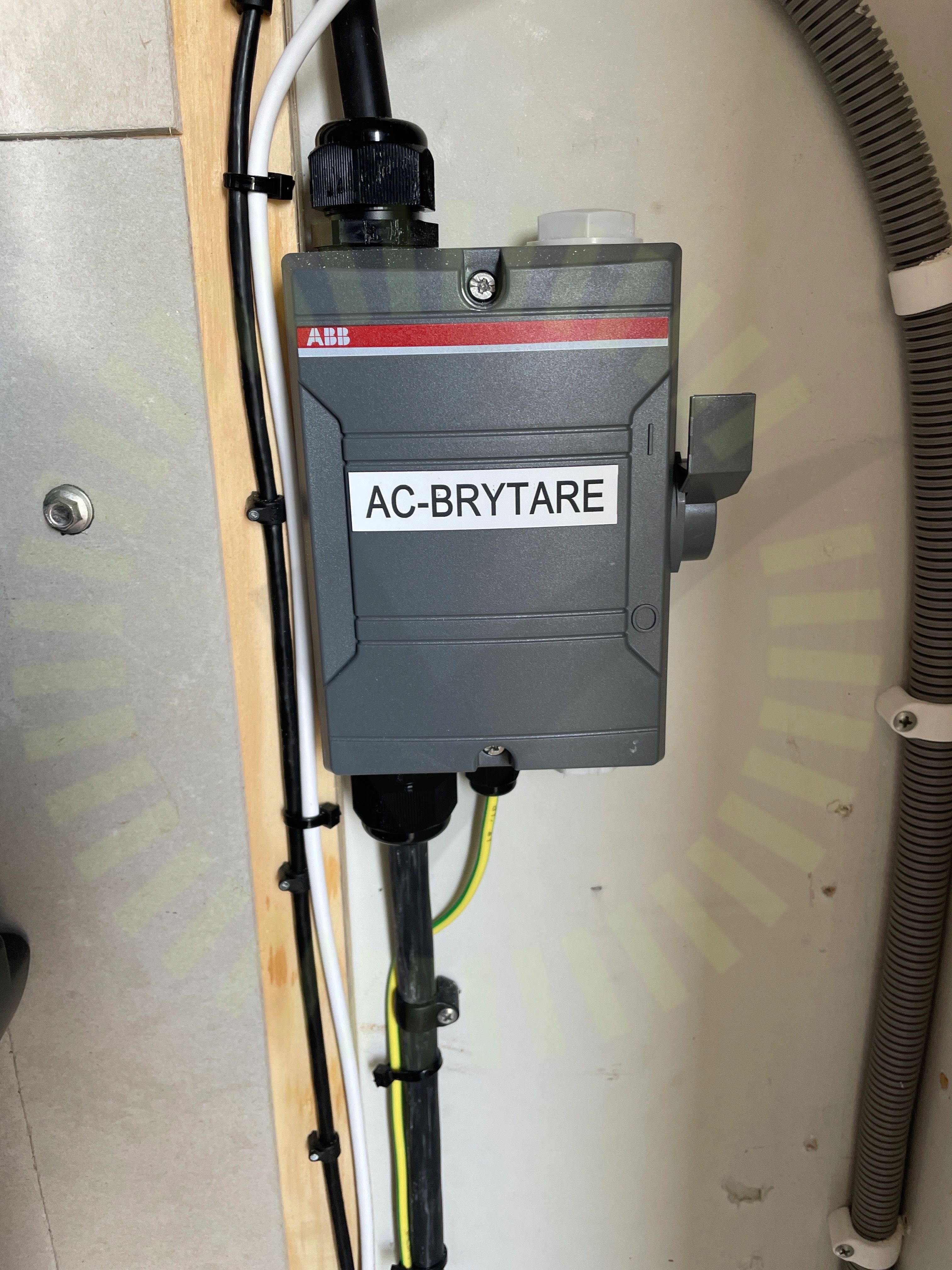

Varning för backspänning

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Bakspänning saknas på säkerhetsbrytare.

SEK 457, Sida 42

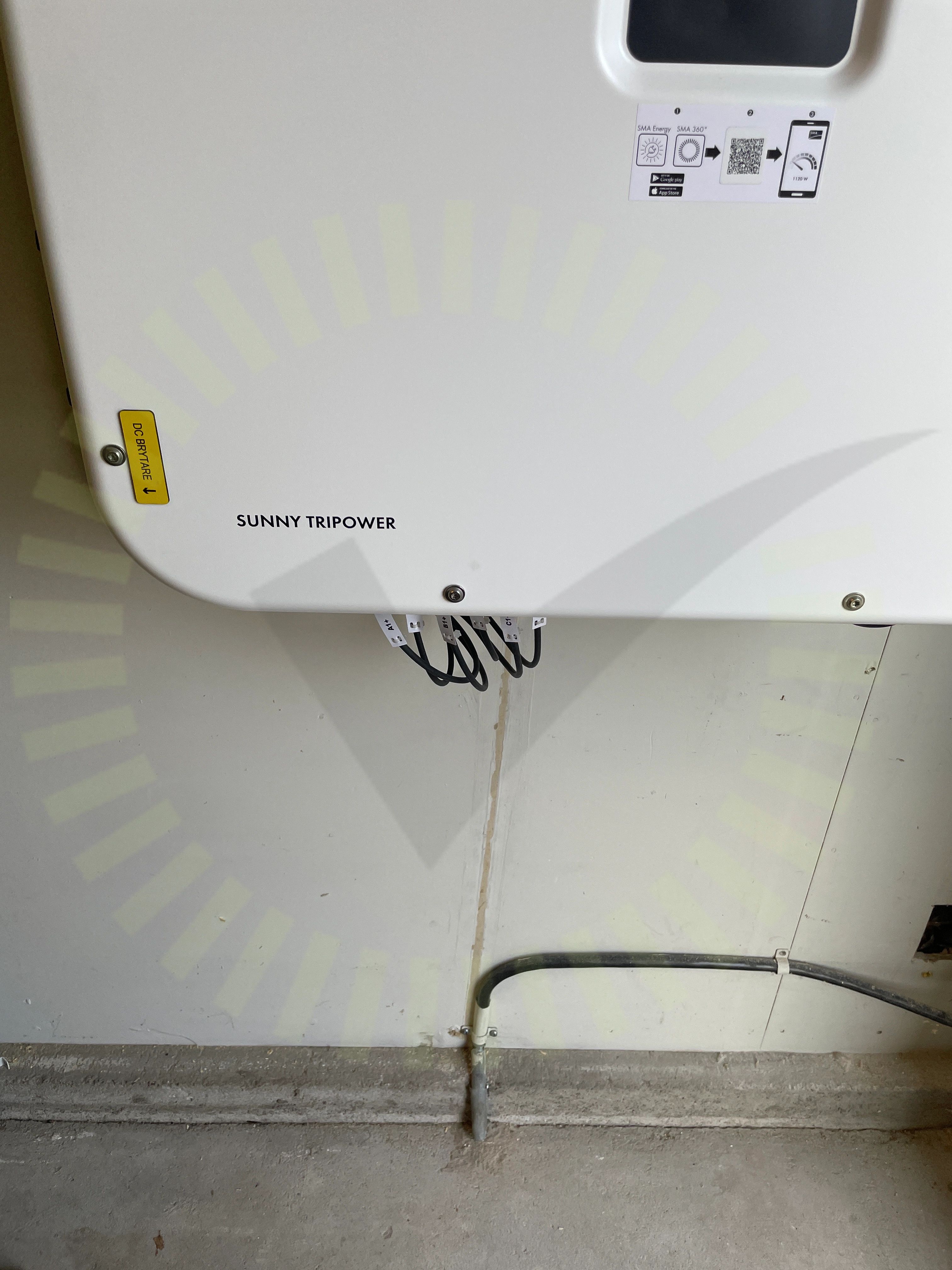

Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning
