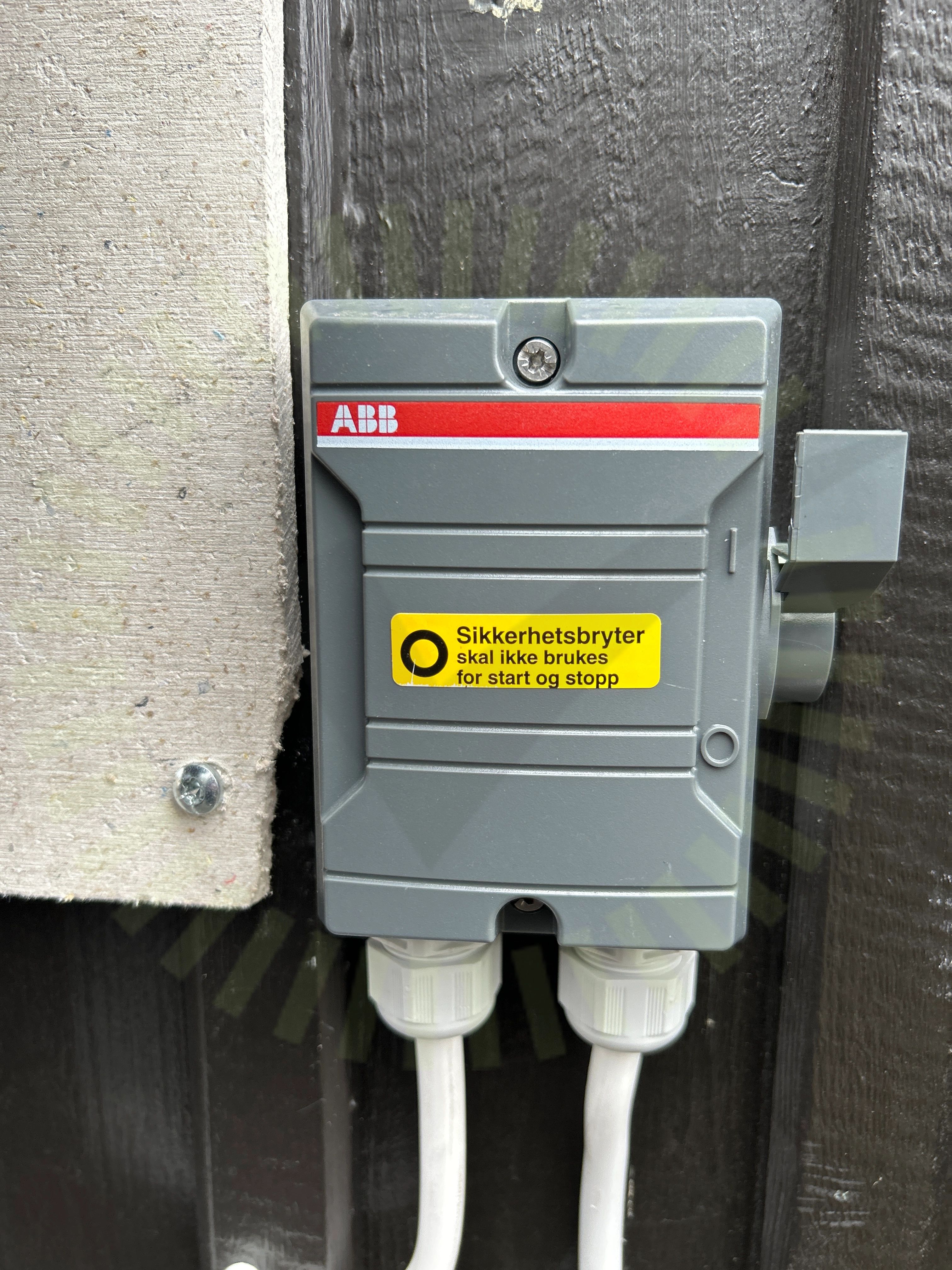

2.1 Märkning
Inte godkändMärkning är utförd på norska.
Besiktningsrapport
9.4
Installation genom
Otovo
Datum
22 mars 2023
Ort
Rosersberg, Stockholms län
93% godkända7% ej godkända
Om installationen
PanelerTrina: TSM-DE09.05 380-395W
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Tak, ESDEC Lutande Panntak
Anmärkningar
2/283.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas för 2 av modulfälten.
Tillverkarens montageanvisningar
3.2 Takkrokarnas CC
Inte godkändLastberäkning saknas för 2 av modulfälten. Cc-mått kan inte kontrolleras. Högsta uppmätta cc-mått 90cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
25/28Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/28Takgenomföring
Tak, Trina: TSM-DE09.05 380-395W
Godkända kontrollpunkter
16/16Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
1/4

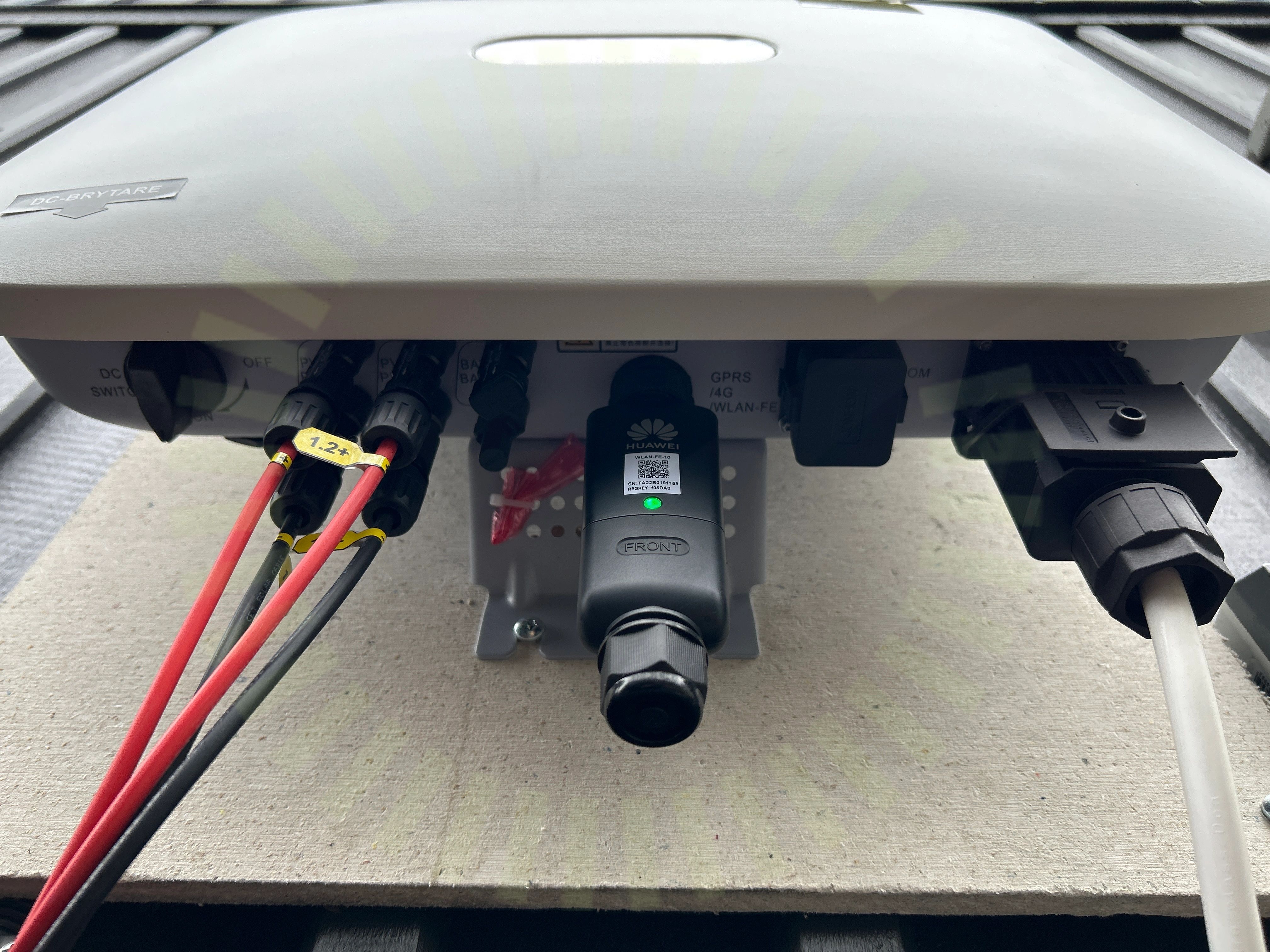

5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
2/29
6.1 Jordning av chassi
Inte godkändVäxelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

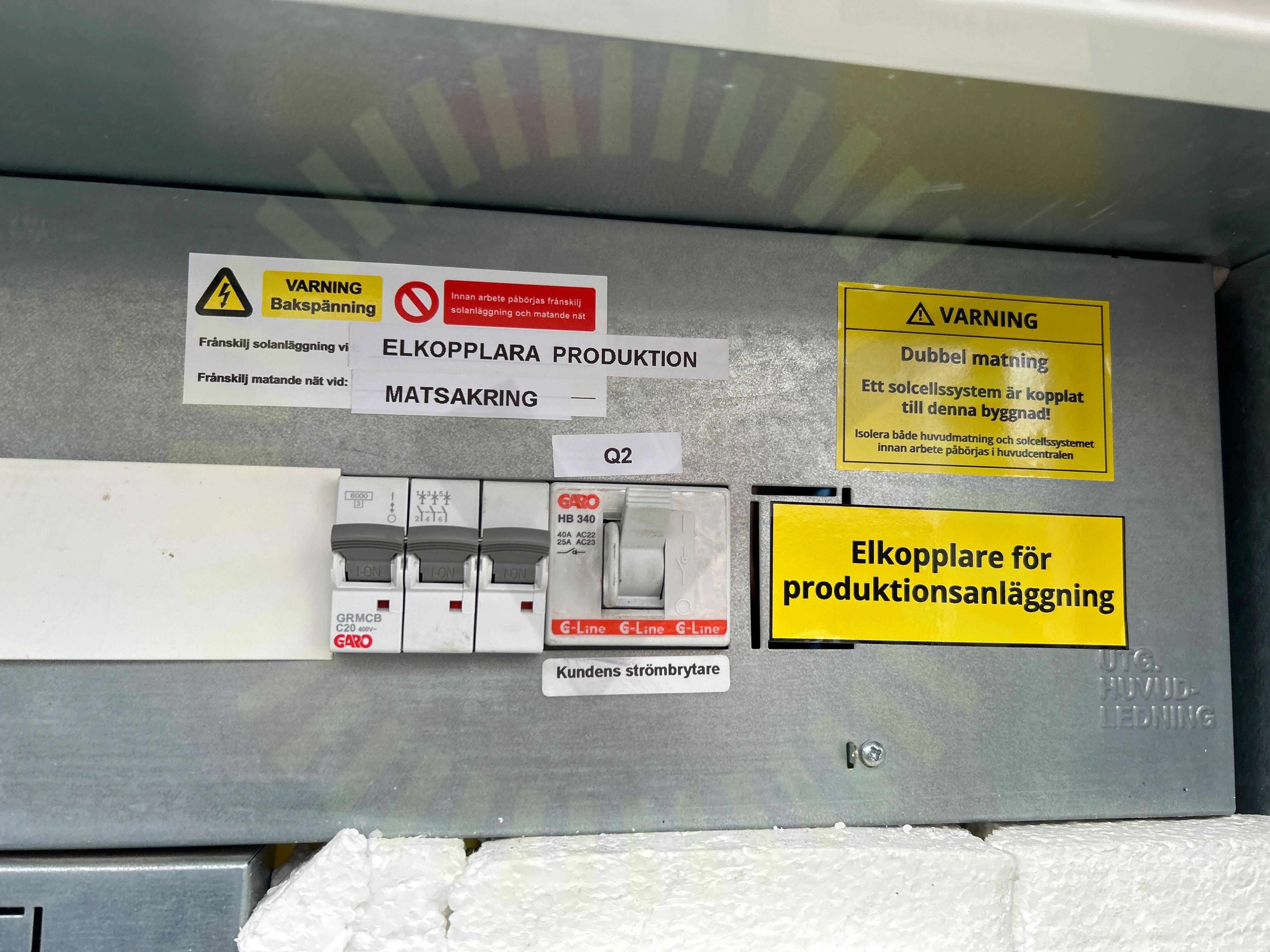

6.2 Märkning
Inte godkändVäxelriktarens säkring är inte uppmärkt.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
27/29AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningKontakterLedare FastspändaPlaceringSäkringsdimensionVentilation
