Besiktningsrapport

7.6

Installation genom

Sesol

Datum

4 maj 2023

Ort

Gråbo, Västra Götalands län

AC anslutning växelriktare

Kabeluppfästning

Kabeldragning mellan takytor

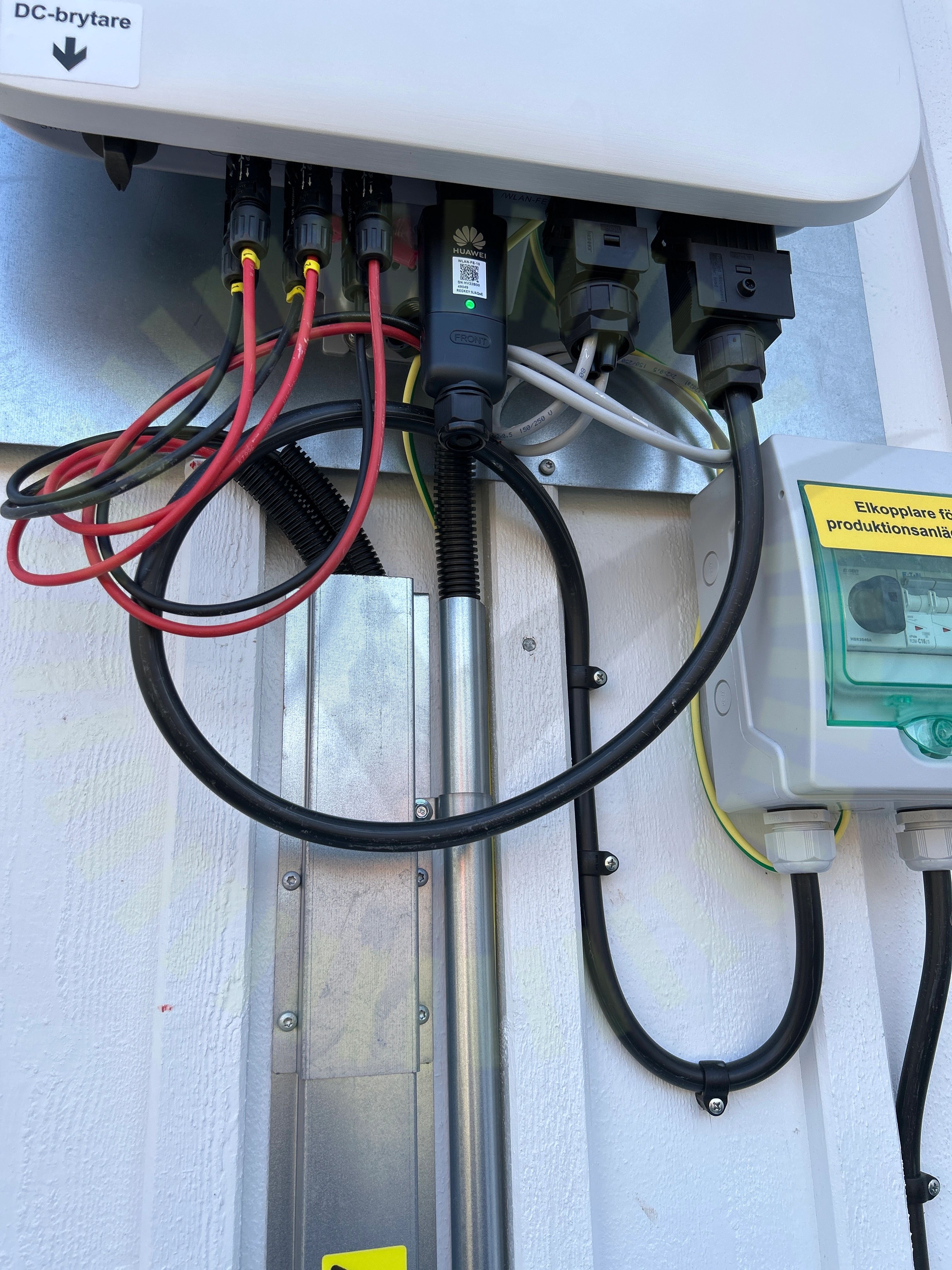

+ 7

79% godkända21% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 455W

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/1

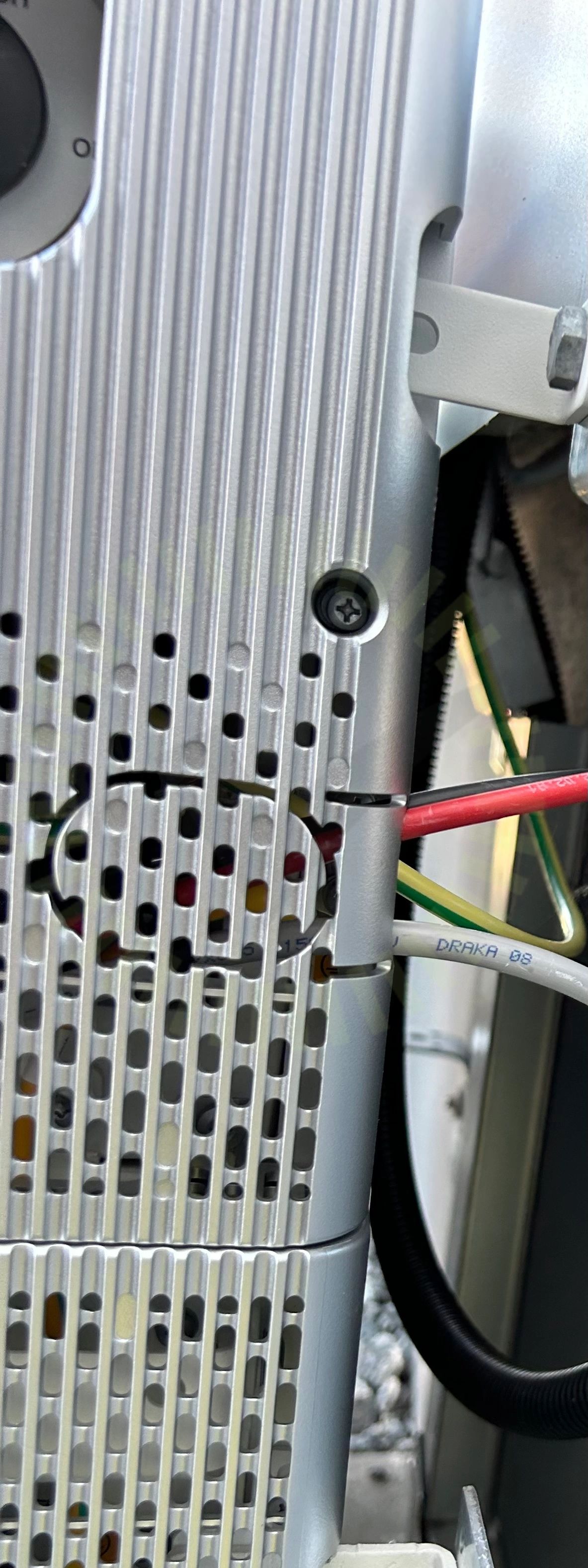

1.1 Lucka

Inte godkänd

Skruv till lucka går ej att skruva fast

Elmaterial: Kapsling

Anmärkningar

1/1

2.1 Infästning

Inte godkänd

Kapsling sitter inte tillförlitligt fast.

GruppSol: Sverigepanelen 455W

Anmärkningar

2/12

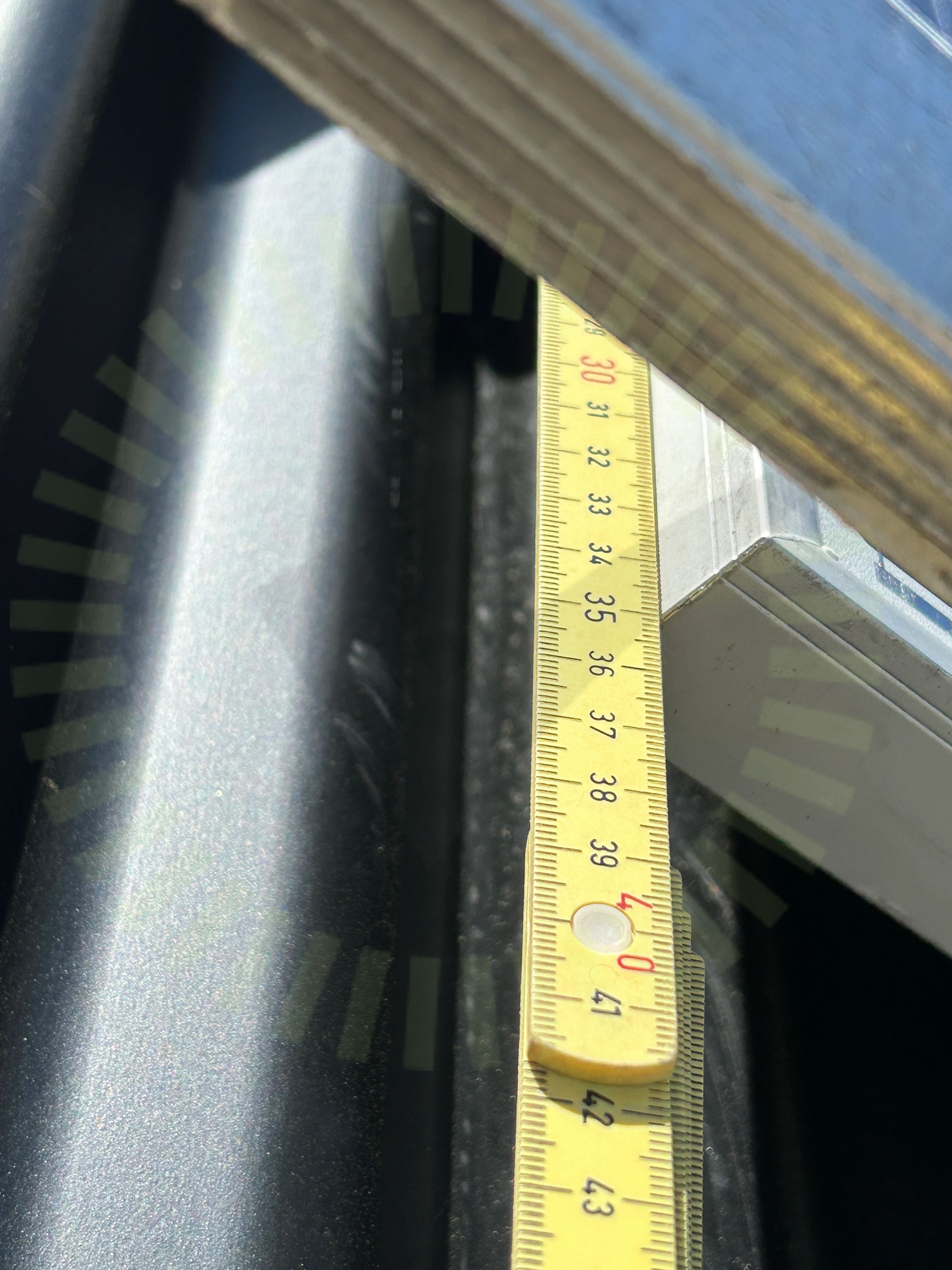

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen

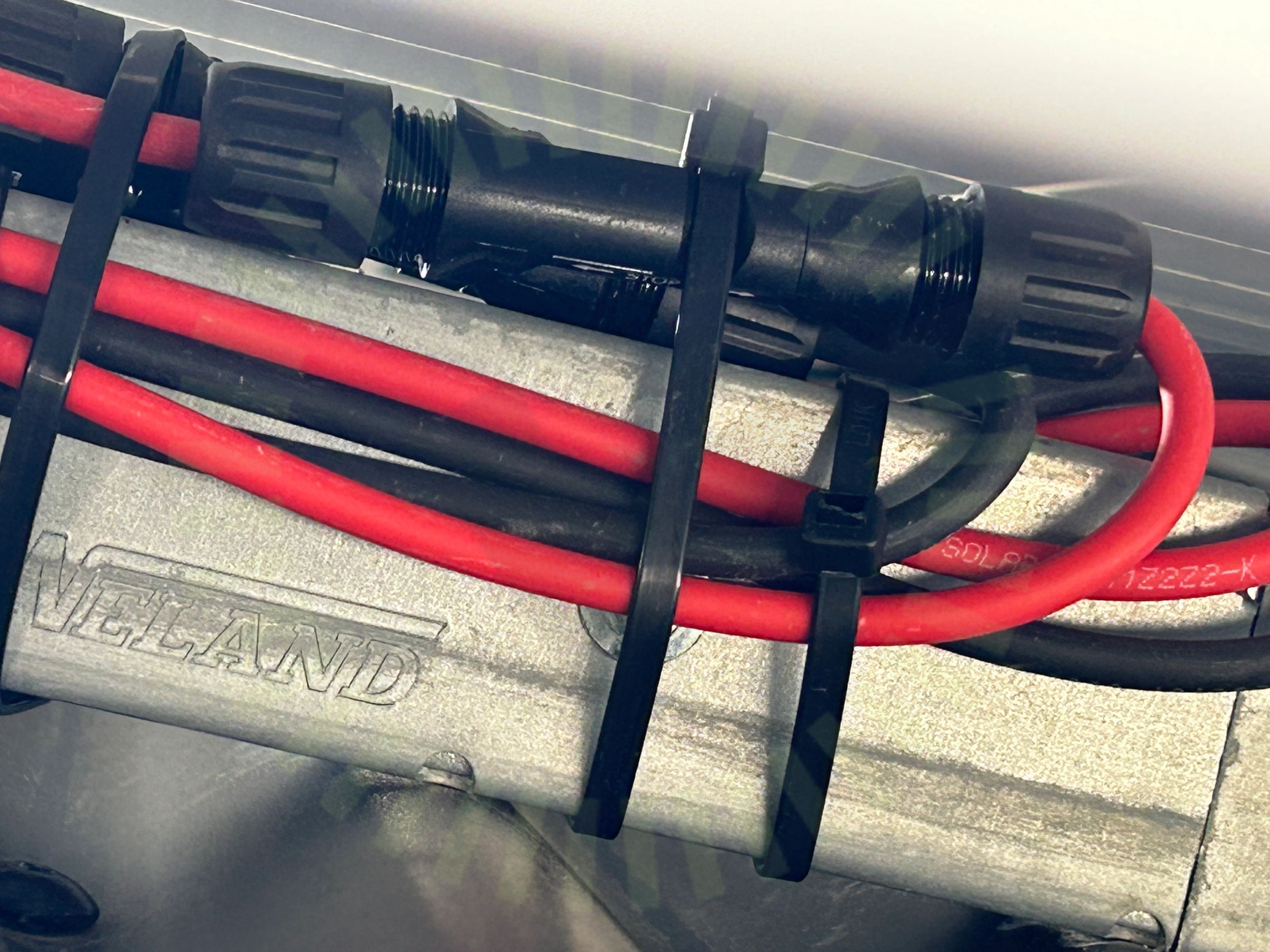

3.2 Stress på kontakter

Inte godkänd

Hård böj vid kontakt samt att bundbant inte får placeras över kontakter.

Godkända kontrollpunkter

9/12

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/12

Förbindelse av kontakter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/12

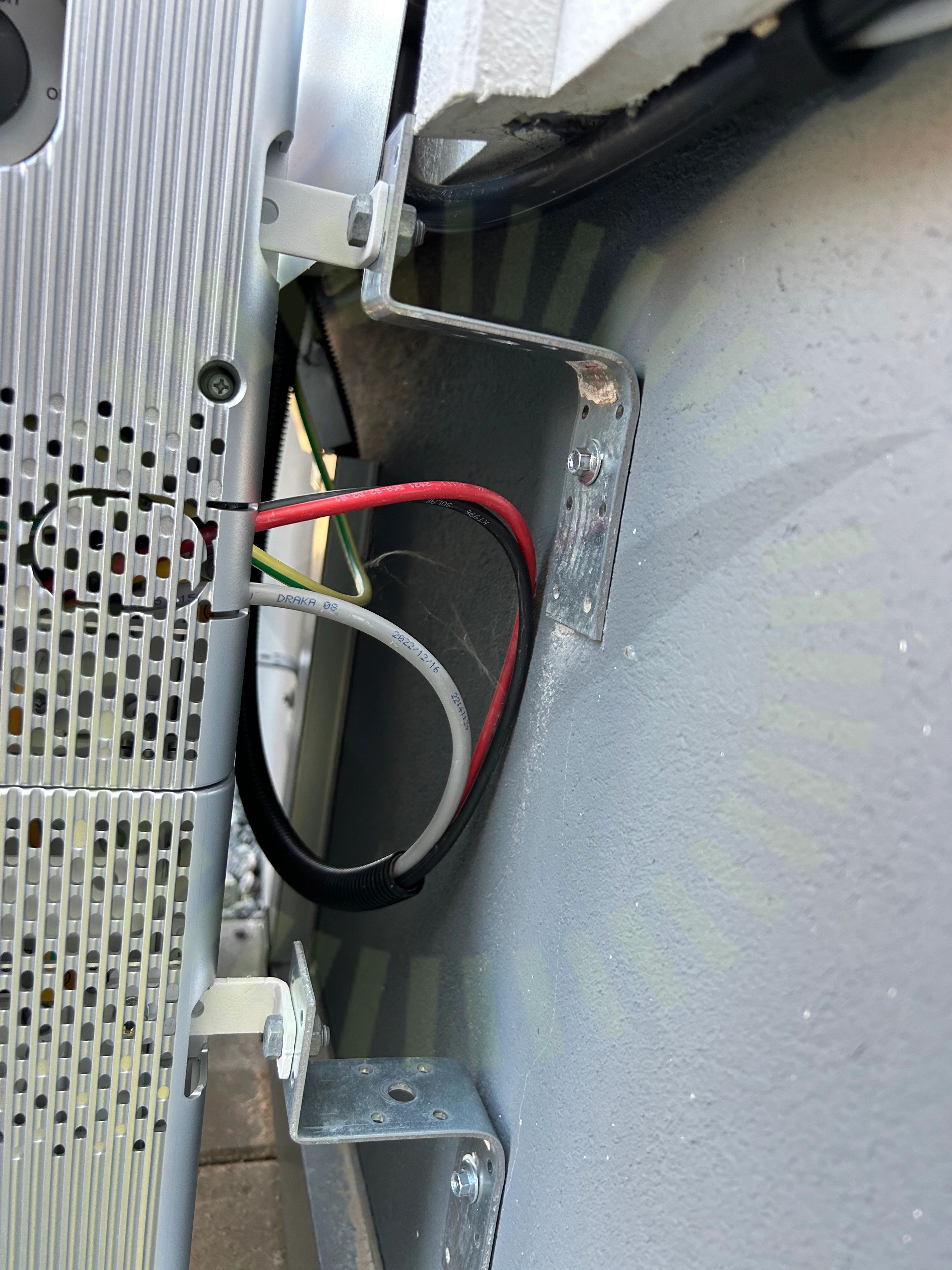

4.1 Kablage

Inte godkänd

Kablar ej korrekt fastsatta

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/36

5.1 Förskruvningar

Inte godkänd

Förskruvningar för undercentral är ej åtdragna och förskruvning saknas för jordkabel

5.2 AC anslutning växelriktare

Inte godkänd

Skruv för kontakt är ej åtdragen.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

5.3 AC förläggning

Inte godkänd

Kabel är bristfälligt uppfäst.

SS 436 40 00 (522.8.3)

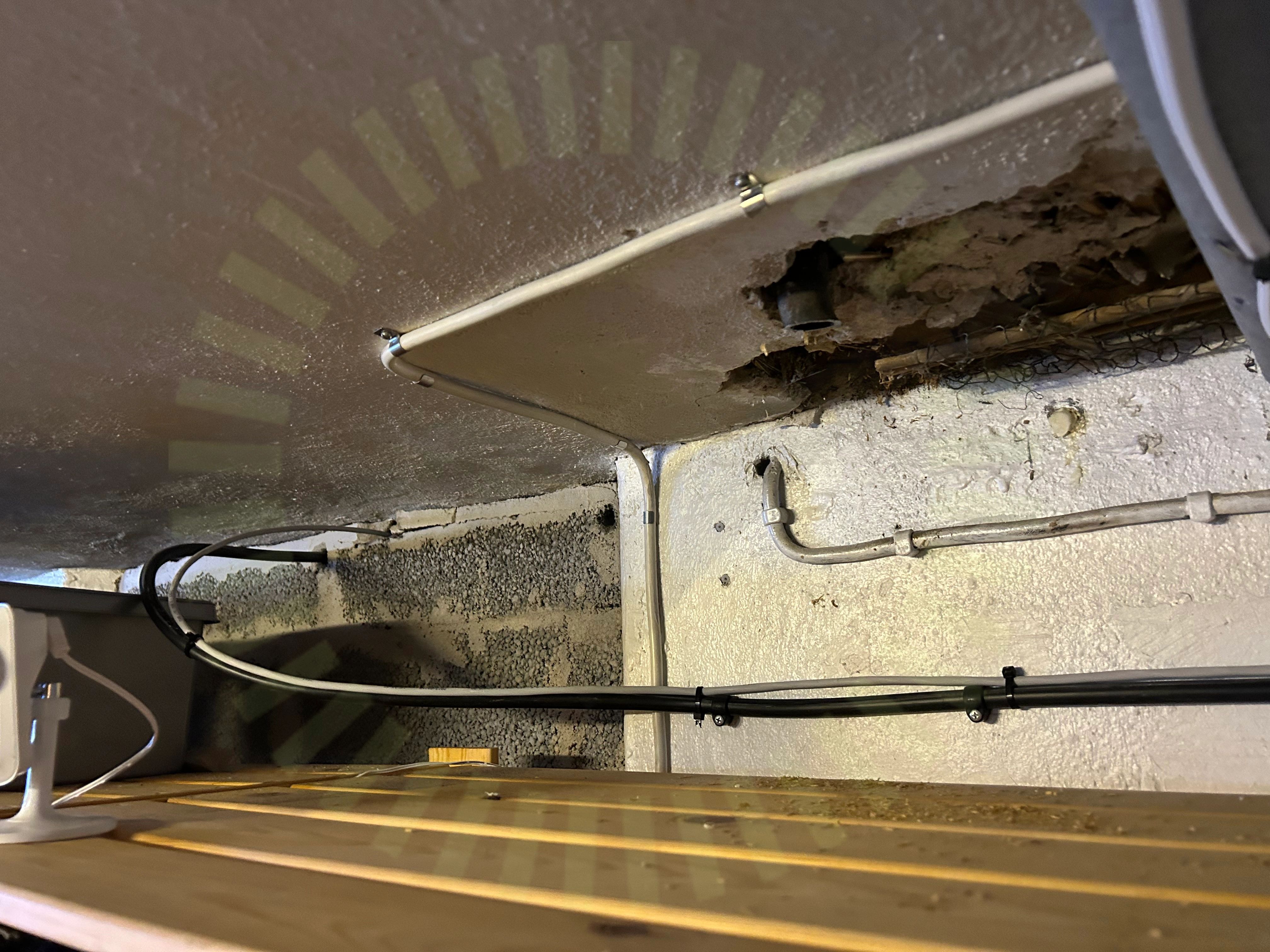

5.4 AC Kablage förläggning

Inte godkänd

Kabel är bristfälligt fastsatt.

SS 436 40 00 (522.8.4)

5.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

5.6 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

30/36

AC kablage skarp kantAvstånd till havBakomliggande materialFastsäkring av produktAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Tak 1, Weland Stål: Plåttak

Anmärkningar

1/1

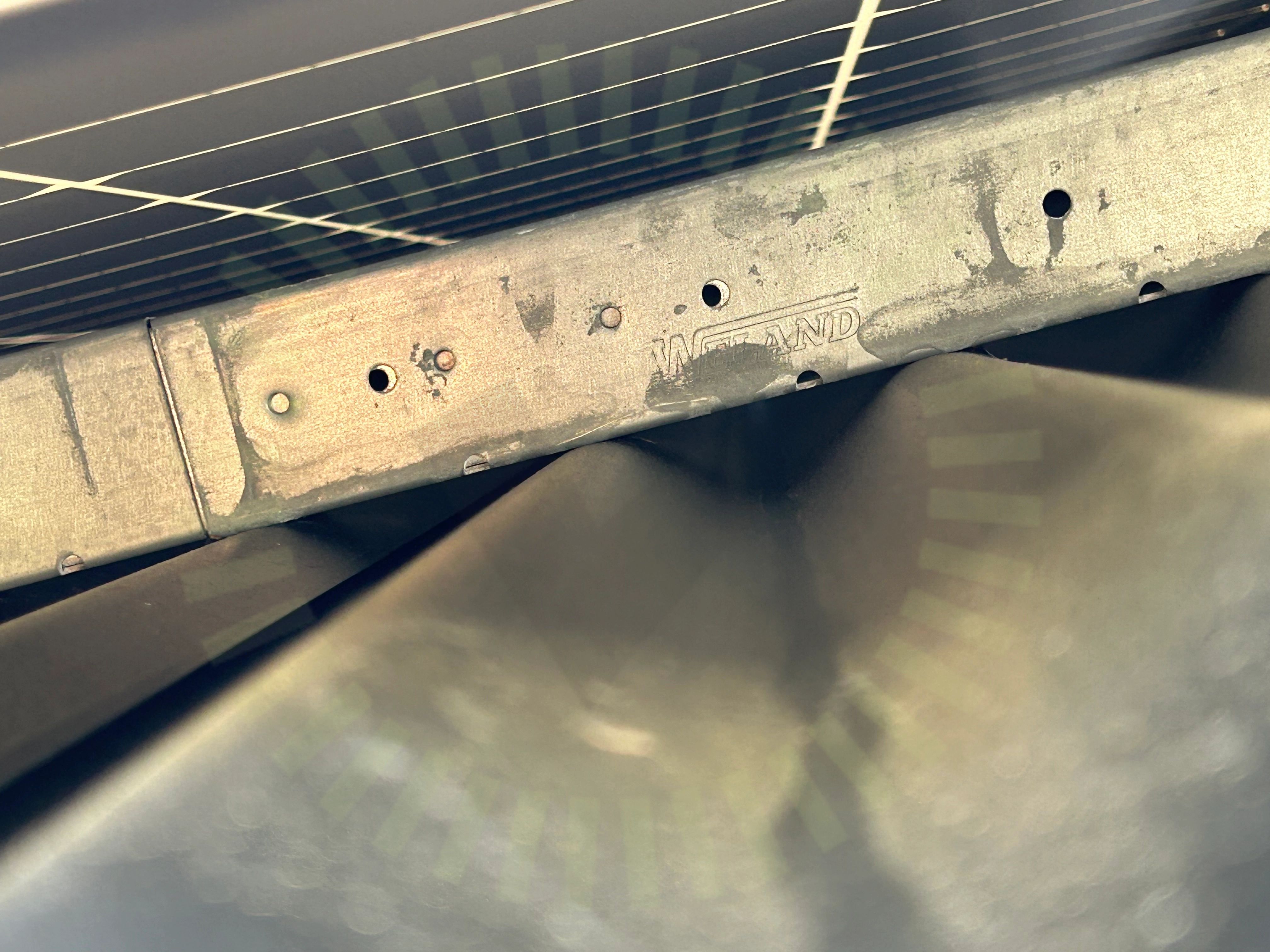

6.1 Skenskarv

Inte godkänd

Skenskarv inte korrekt utfört

Weland Stål: Plåttak

Anmärkningar

6/18

7.1 Infästning

Inte godkänd

Lastberäkning saknas. skruvar sitter på ca 70-90 cm avstånd

MA5101 Sid 1 (1) | Version 4 - 220829

7.2 Infästning skena

Inte godkänd

Lastberäkning saknas. Skruvar sitter på ca 20 cm avstånd på kanterna.

MA5101 Sid 1 (1) | Version 4 - 220829

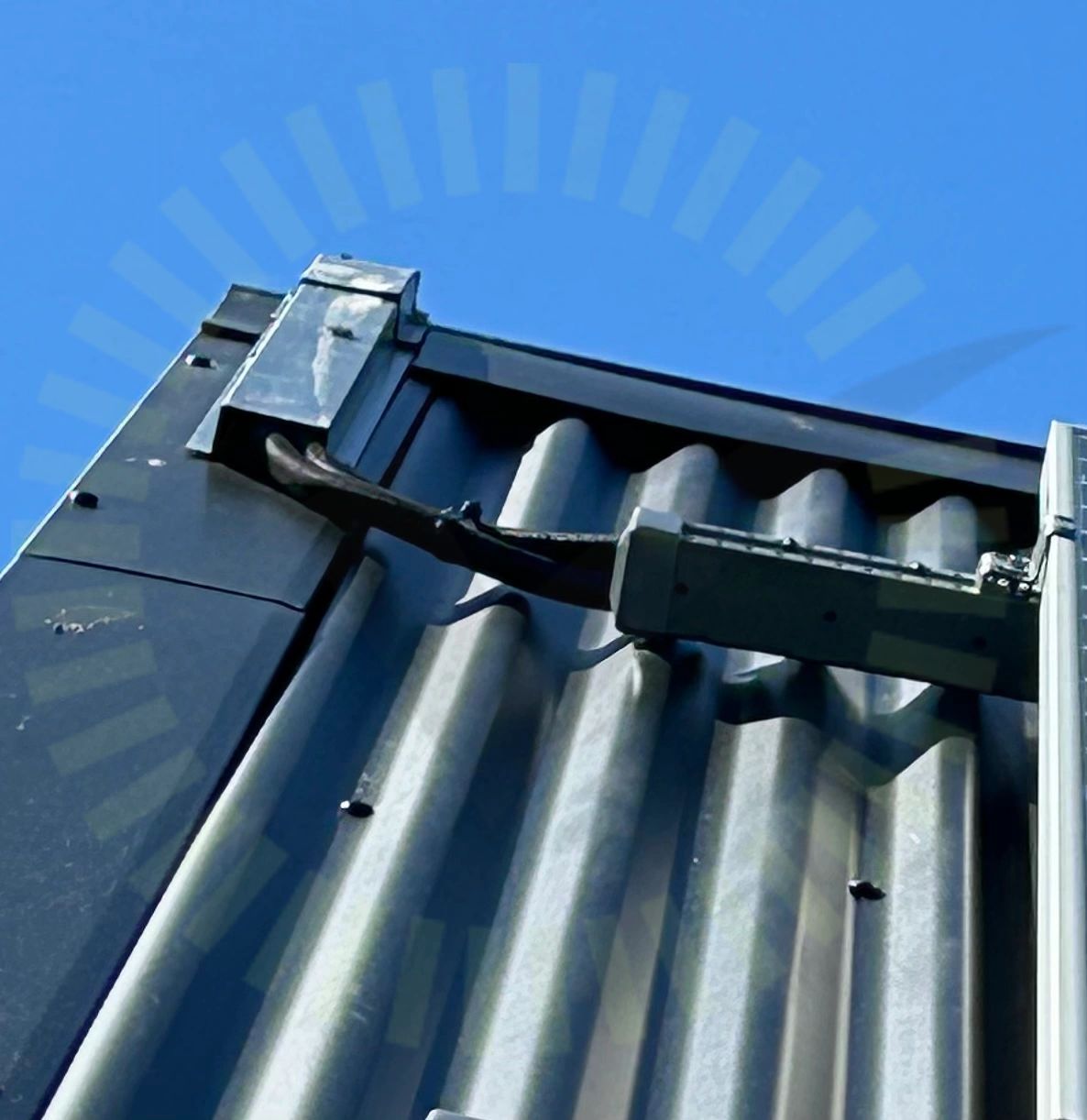

7.3 Kabeldragning mellan takytor

Inte godkänd

Dåligt fastsatta kablar/slang

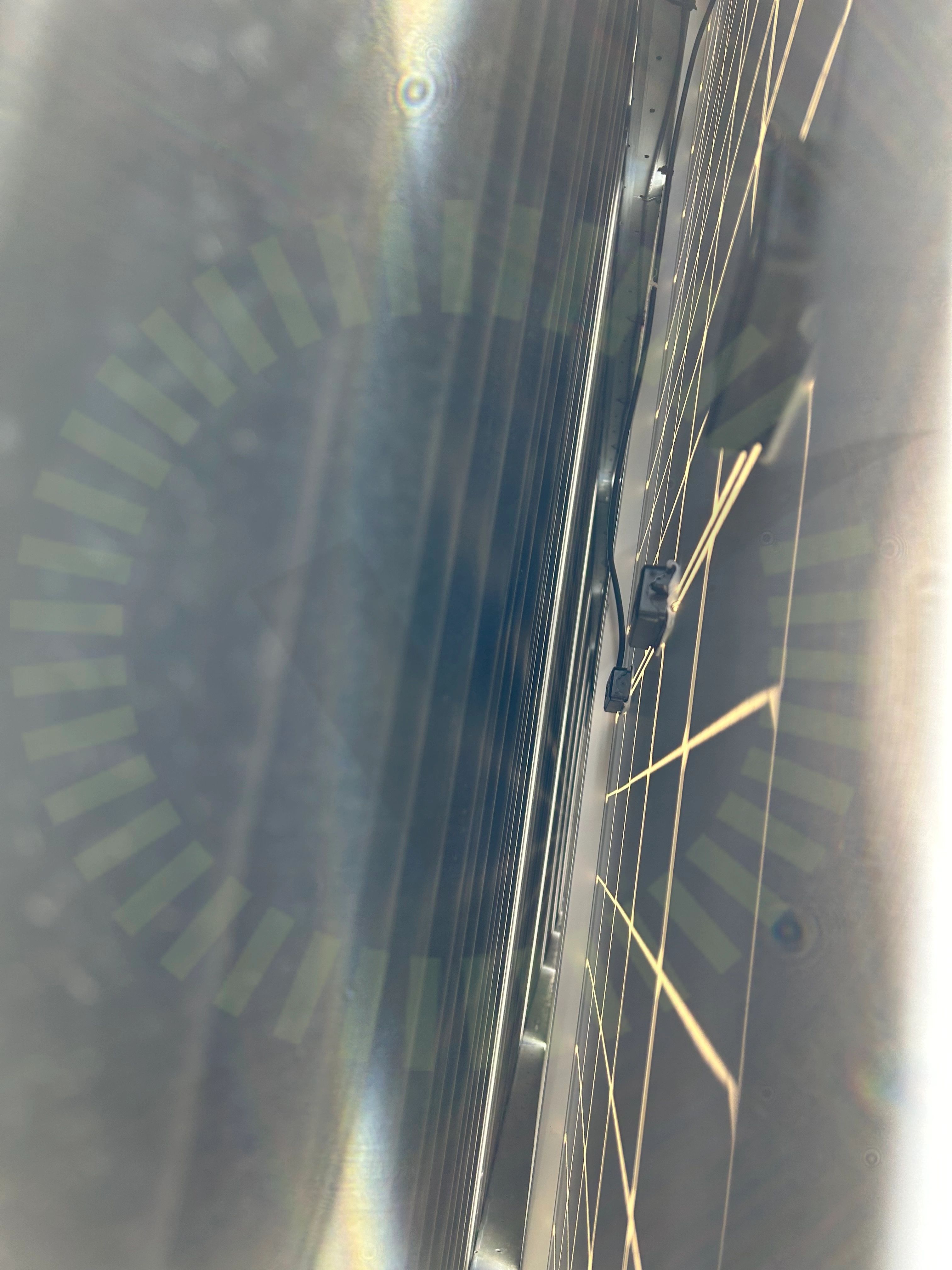

7.4 Kabeluppfästning

Inte godkänd

Kablage under paneler är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)

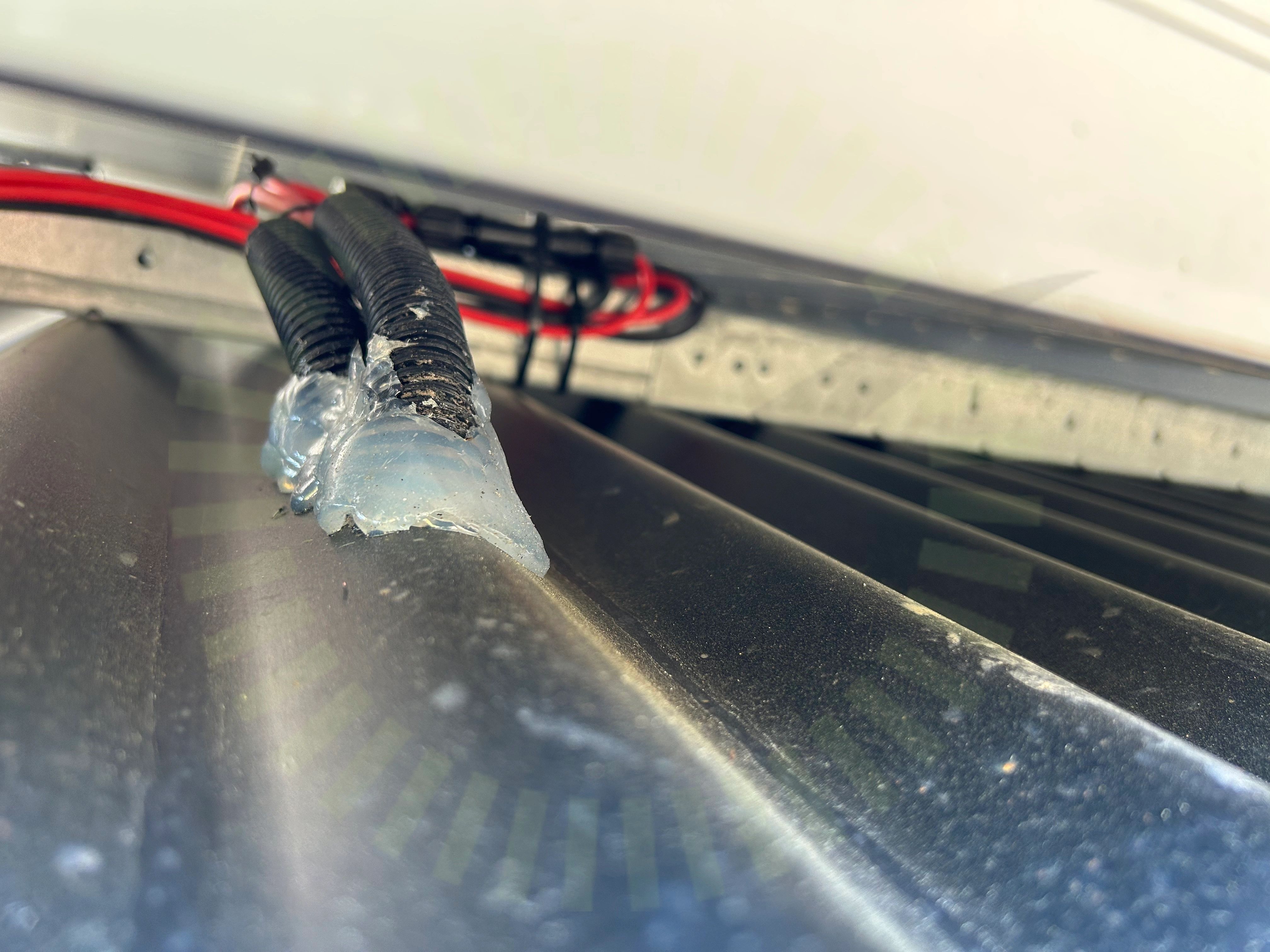

7.5 Takgenomföring

Inte godkänd

Takgenomförning ej hållbart utförd.

7.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/18

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
