Besiktningsrapport

7.6

Installation genom

Raymond

Datum

14 december 2023

Ort

Eksjö

Län

Jönköpings län

Skenornas infästning

DC Kontakter

Kontakter

+ 14

83% godkända

17% ej godkända

Om installationen

Paneler

GruppSol: Sverigepanelen 455W

Optimerare

FerroAmp: SSO 8kW

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

FerroAmp: EnergyHub Wall 14kVA

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Optimerare (12)Tak 1, GruppSol: Sverigepanelen 455W (16)Tak 1, K2: SingleRail: Single Hook 3S (25)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Optimerare

Anmärkningar

2/12

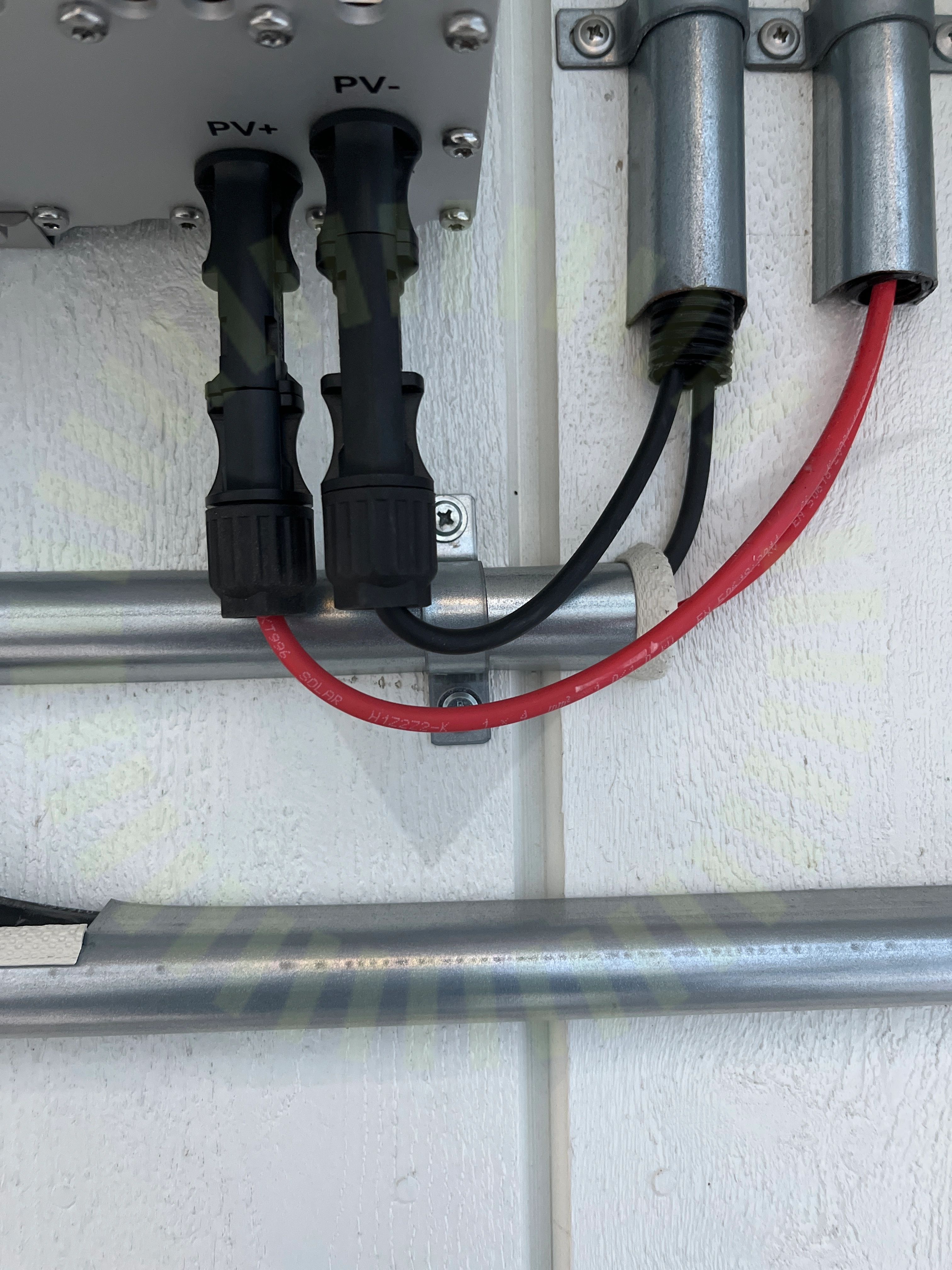

2.1 Kabelradie

Inte godkänd

Kabelradien är för skarp.

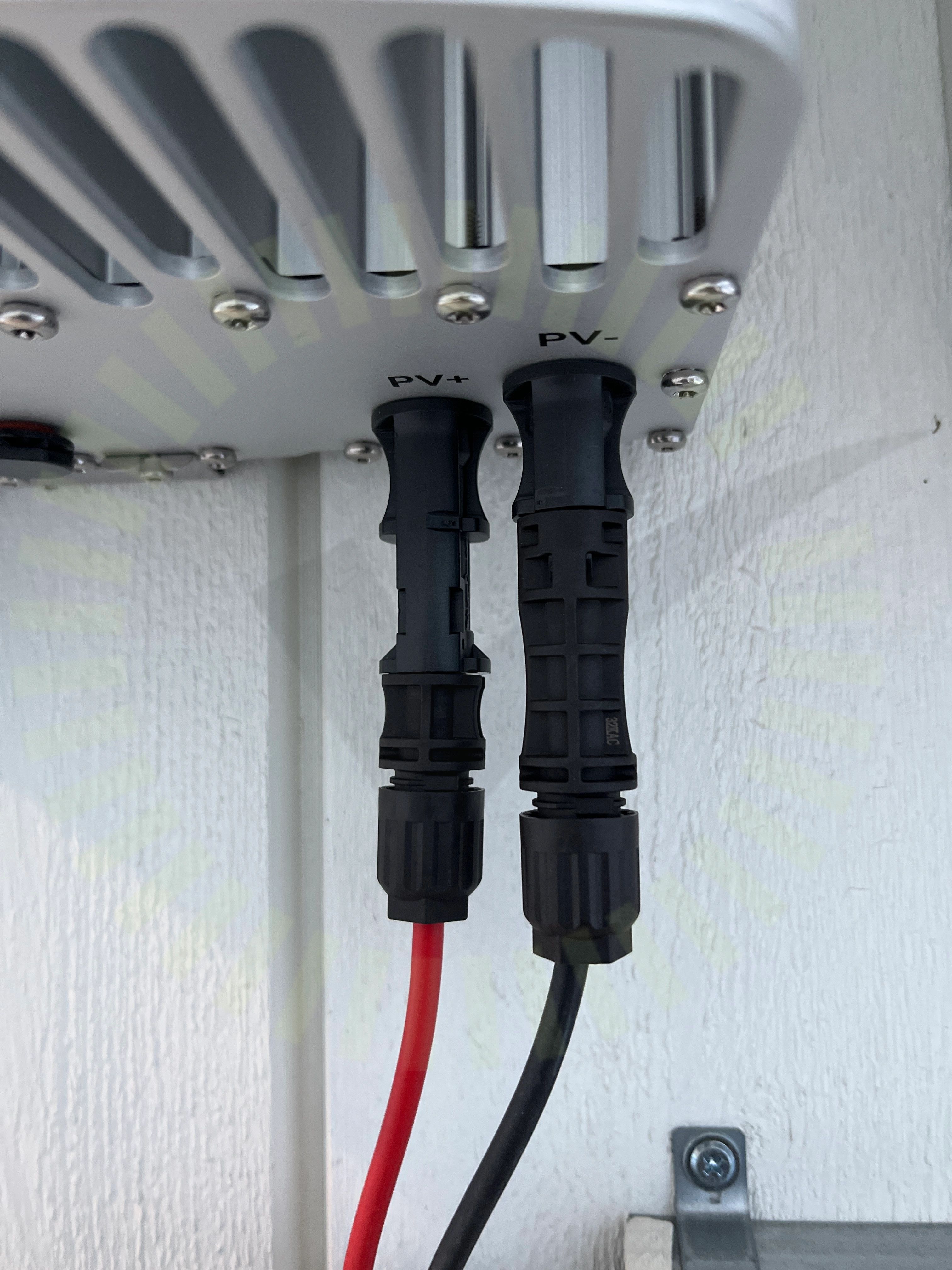

2.2 Kontakter

Inte godkänd

Kontakterna är från olika fabrikat.

Godkända kontrollpunkter

10/12

Avstånd närliggande objekt

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Kabeldimensionering

Max total effekt

Placering

Väderskydd

Tak 1, GruppSol: Sverigepanelen 455W

Anmärkningar

6/16

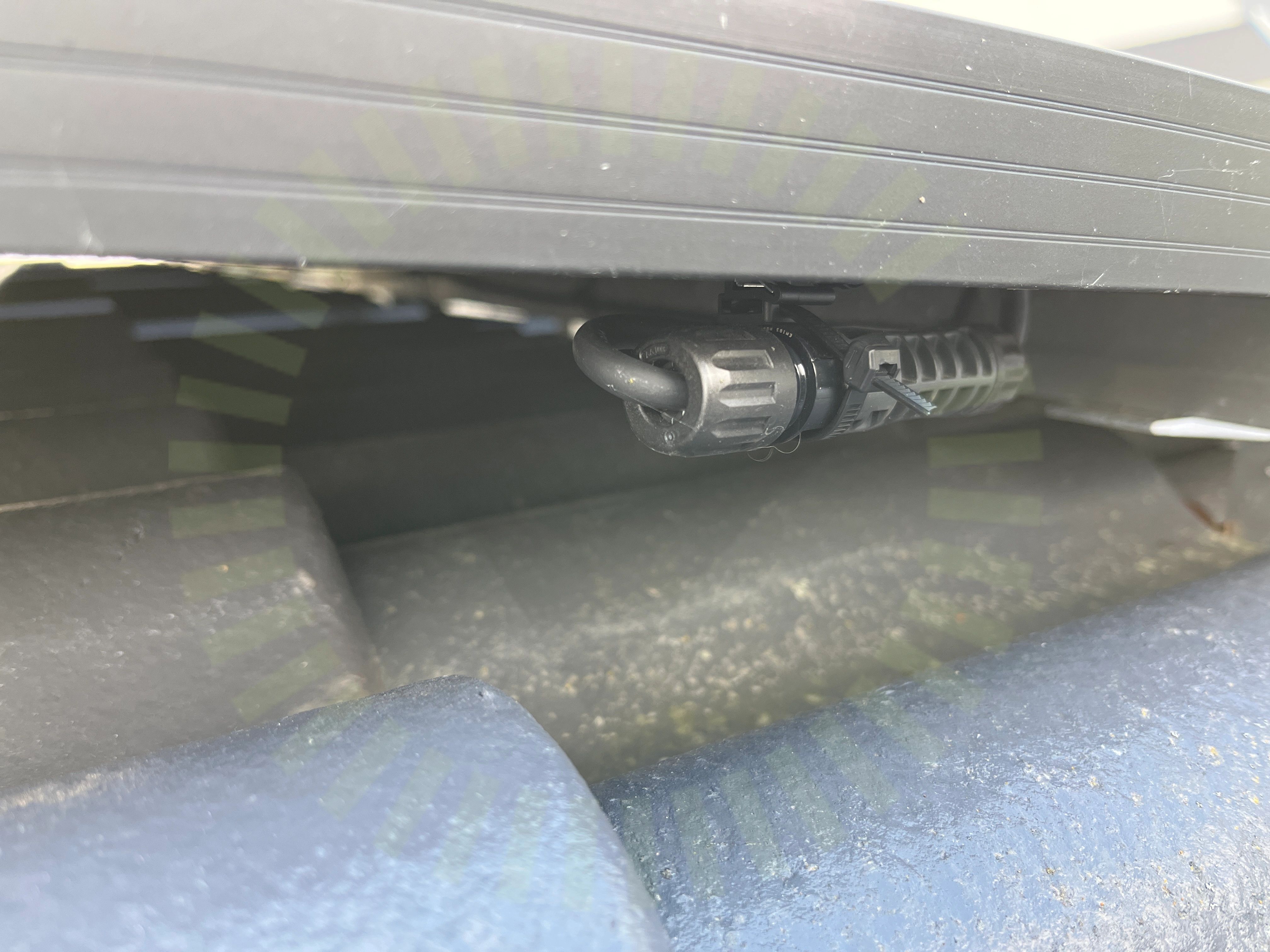

3.1 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

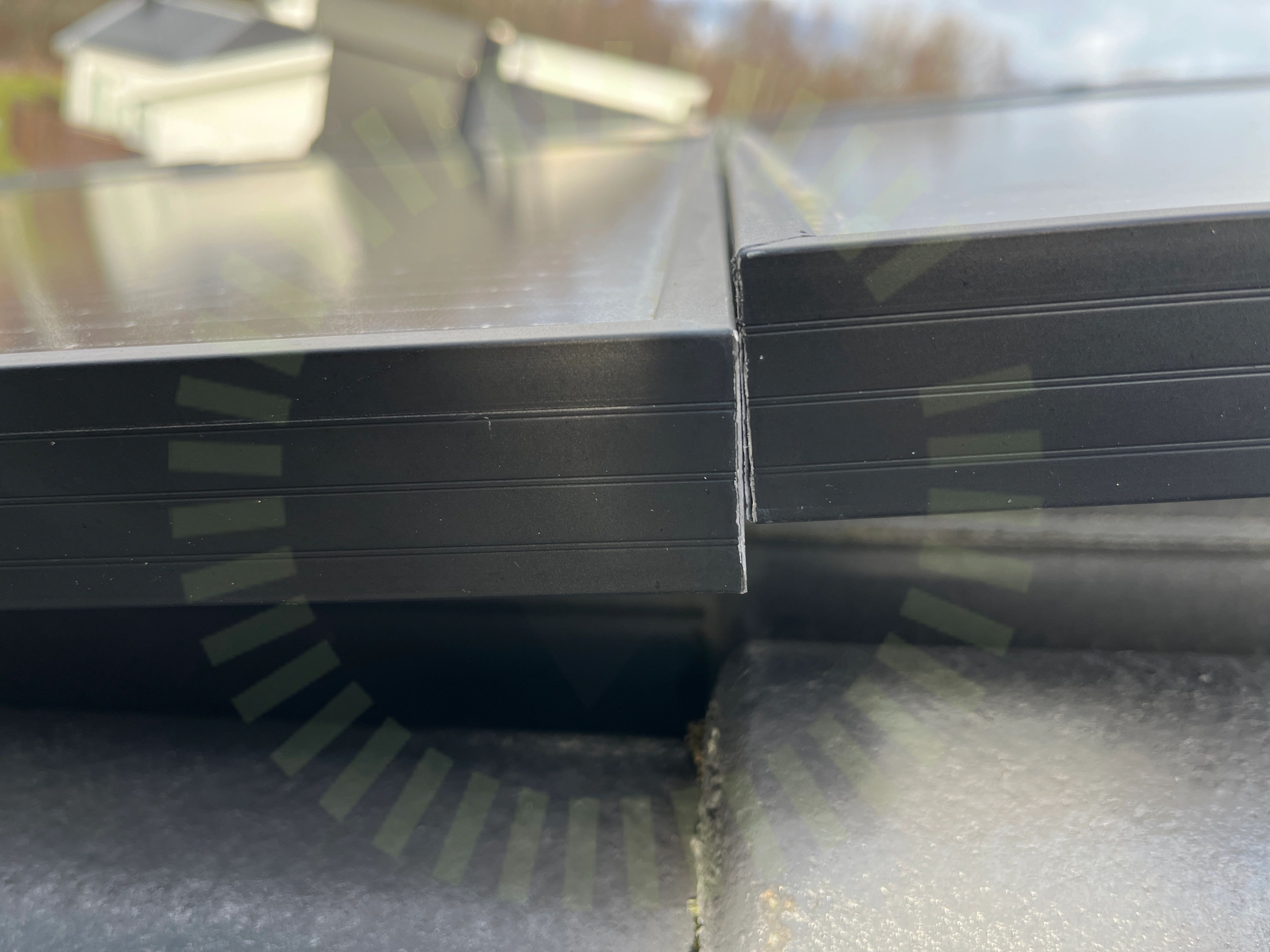

3.2 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

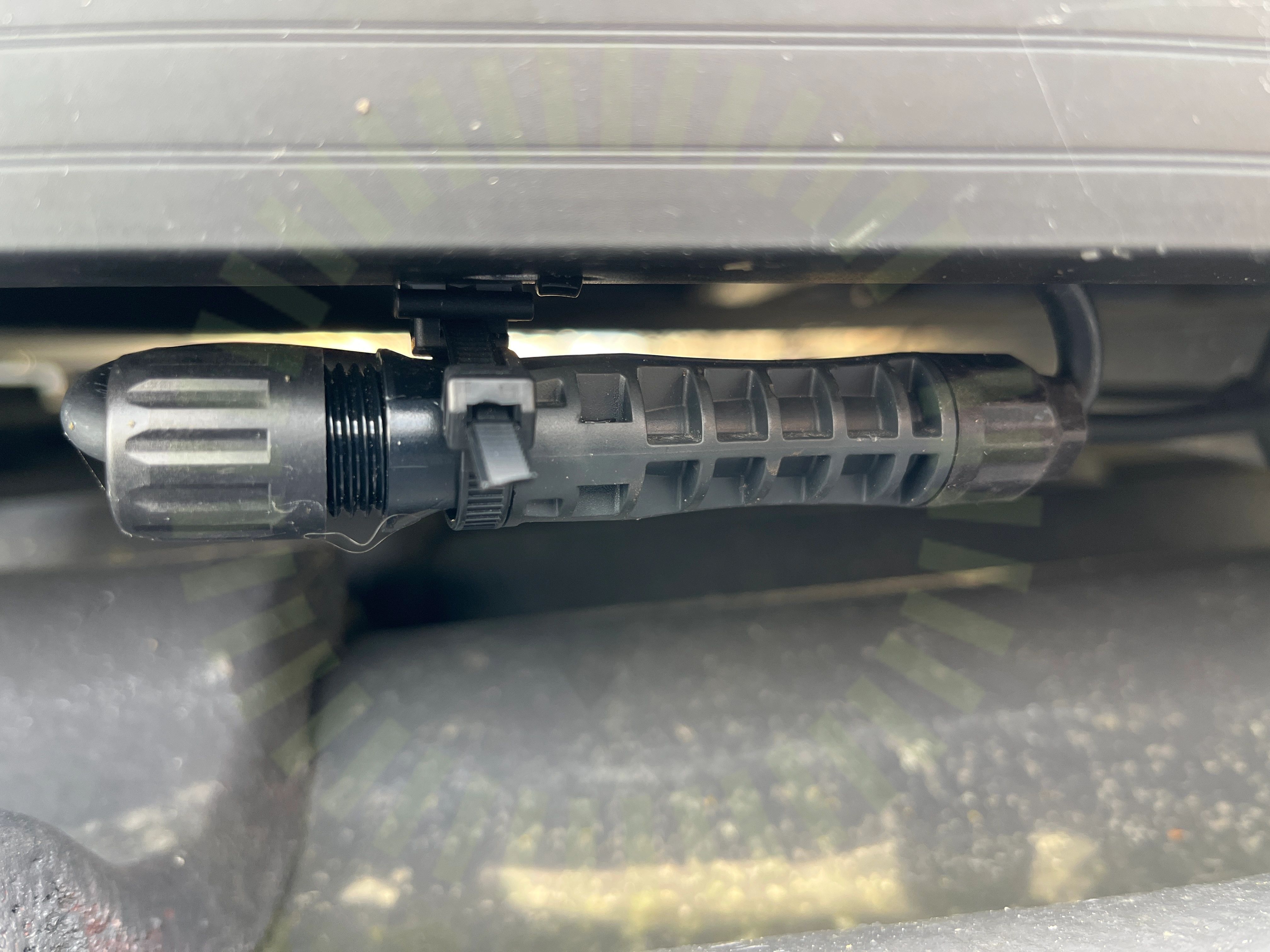

3.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

3.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen

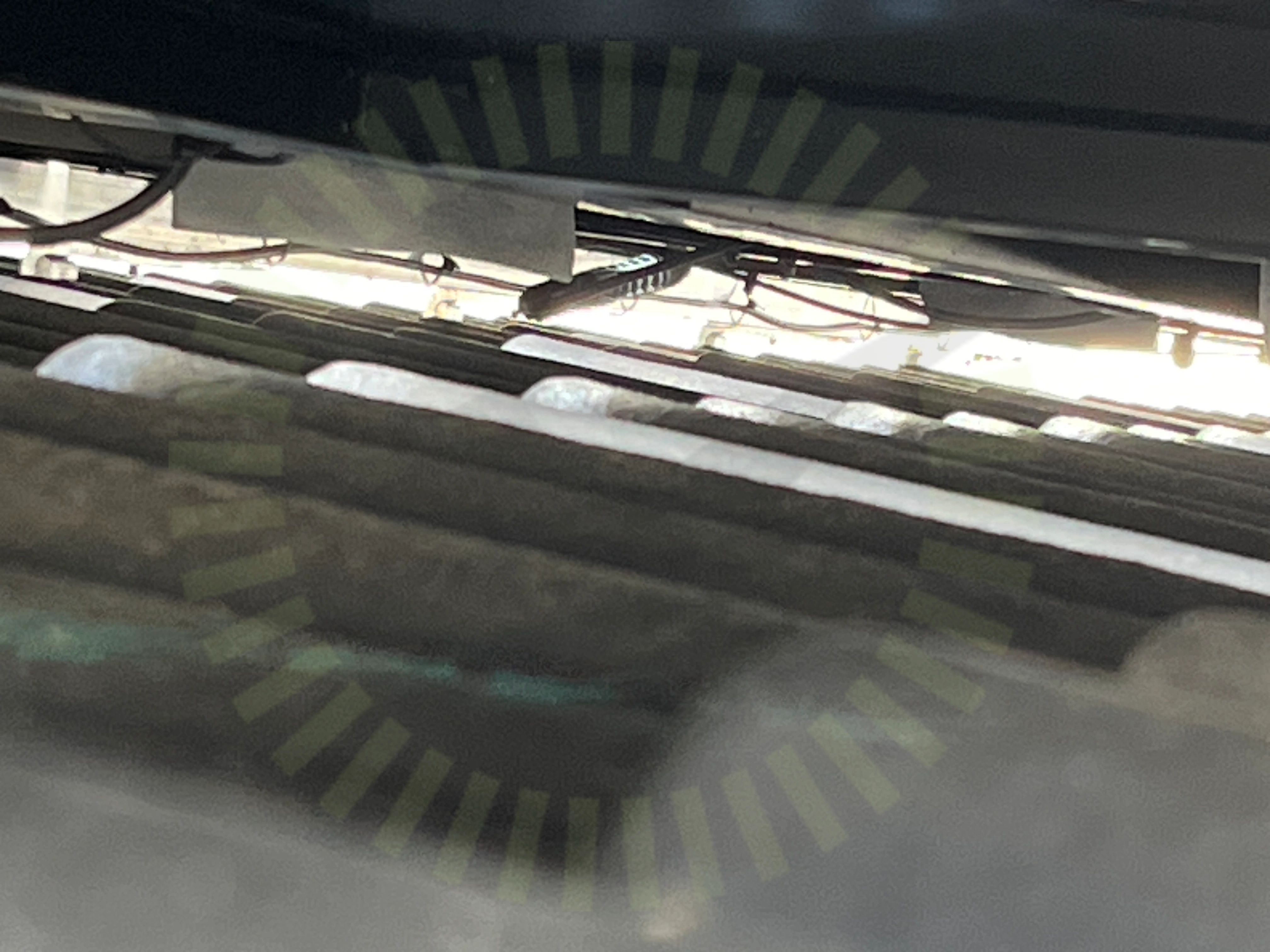

3.5 Kontaktdon

Inte godkänd

Kontakten är bristfälligt uppsatt.

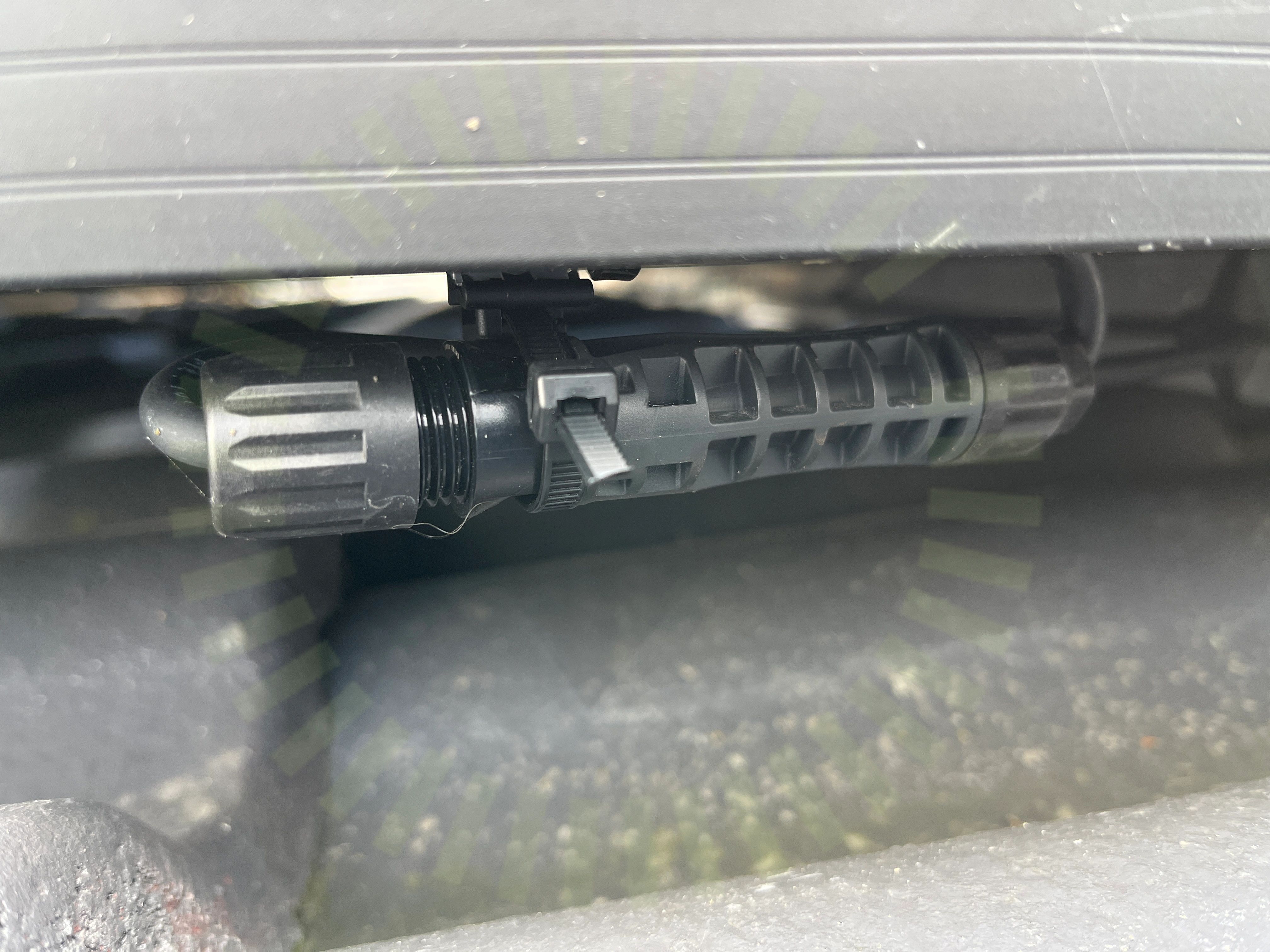

3.6 Kontaktdon 2

Inte godkänd

Buntband över kontakt.

Godkända kontrollpunkter

9/16

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

8/25

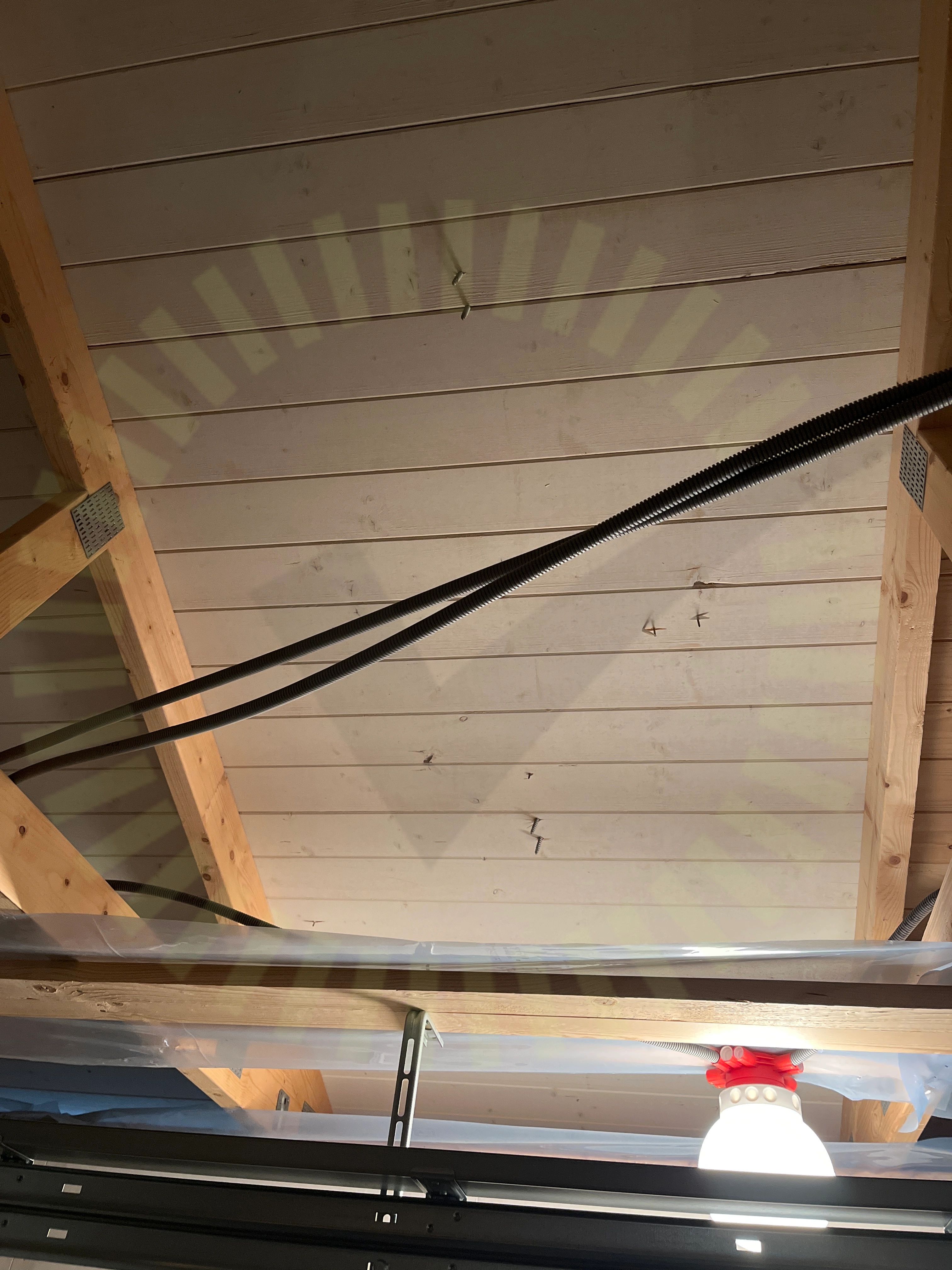

4.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

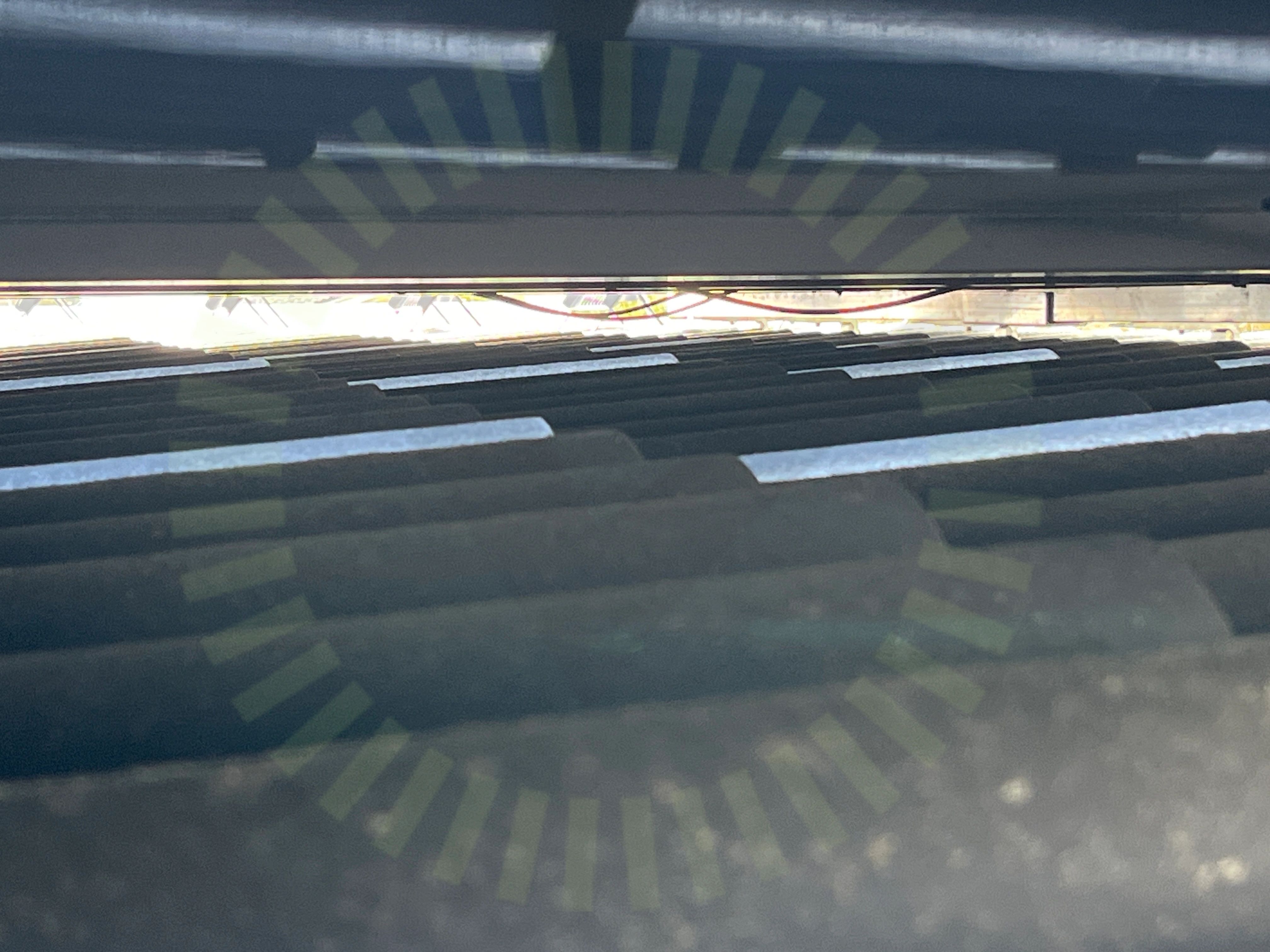

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

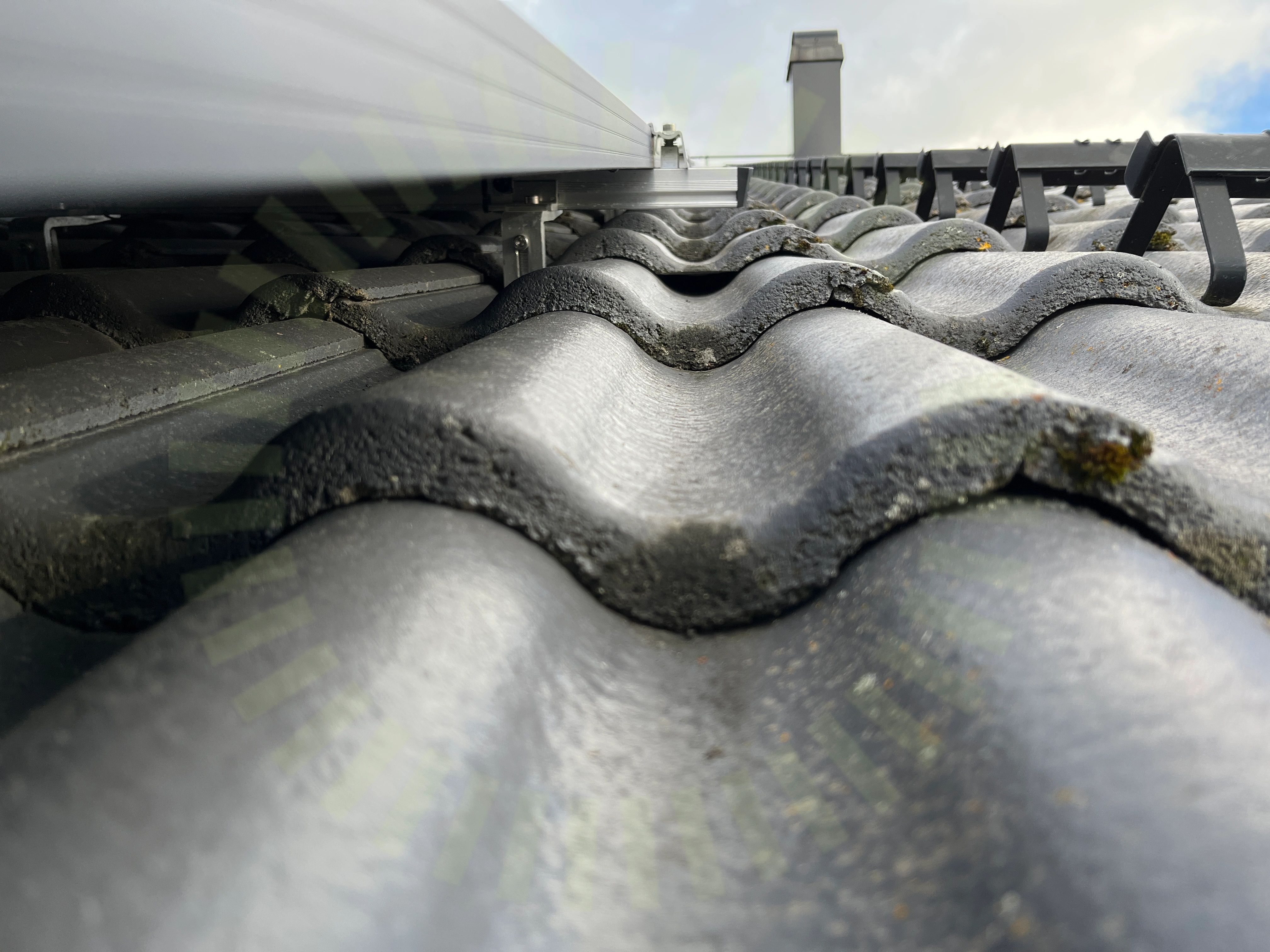

4.3 Skador

Inte godkänd

Urslipade pannor ligger där det inte finns någon takkrok. Taket är inte tätt.

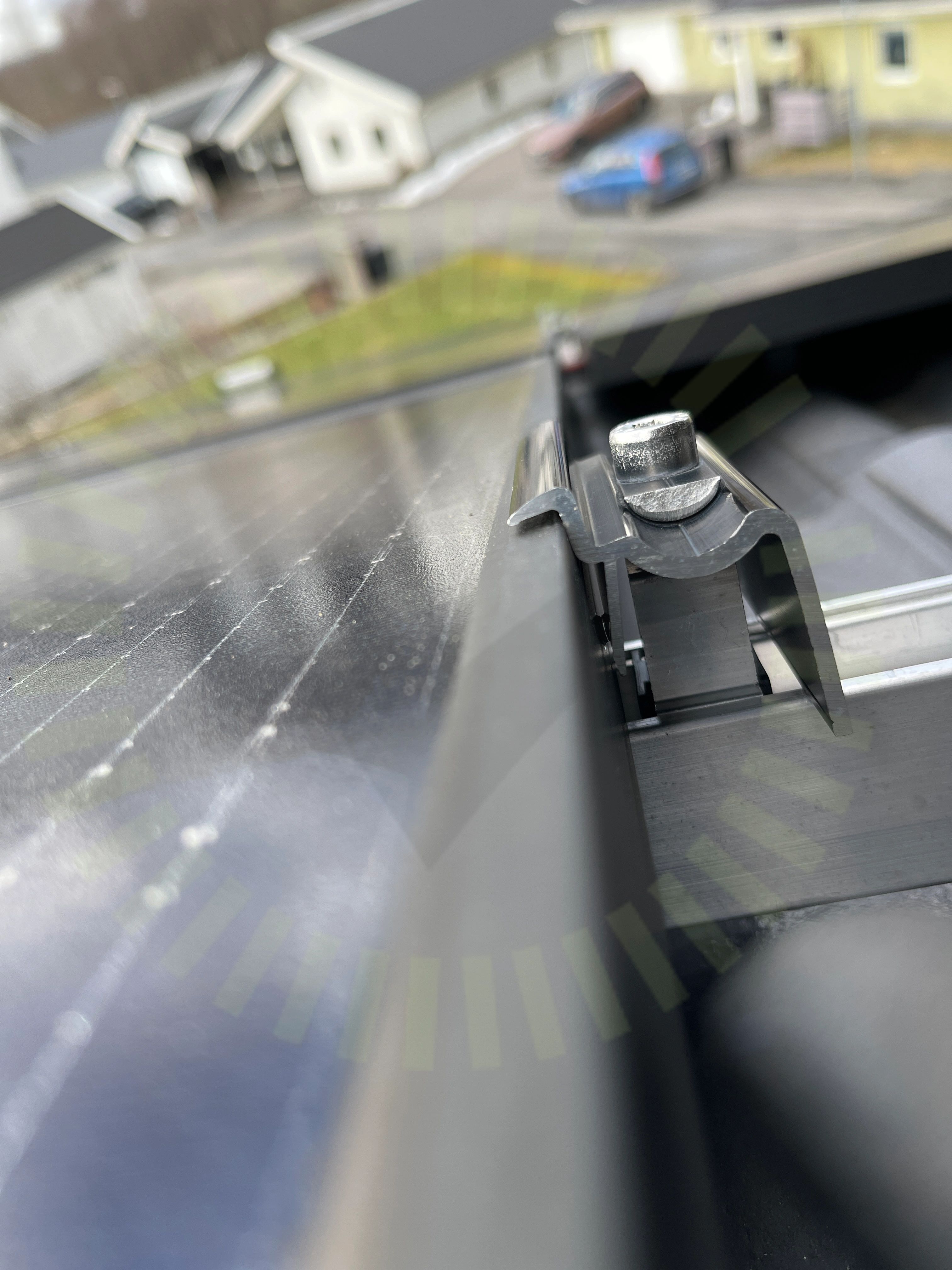

4.4 Ändklämmor

Inte godkänd

Ändklämman svävar ovanför panelen.

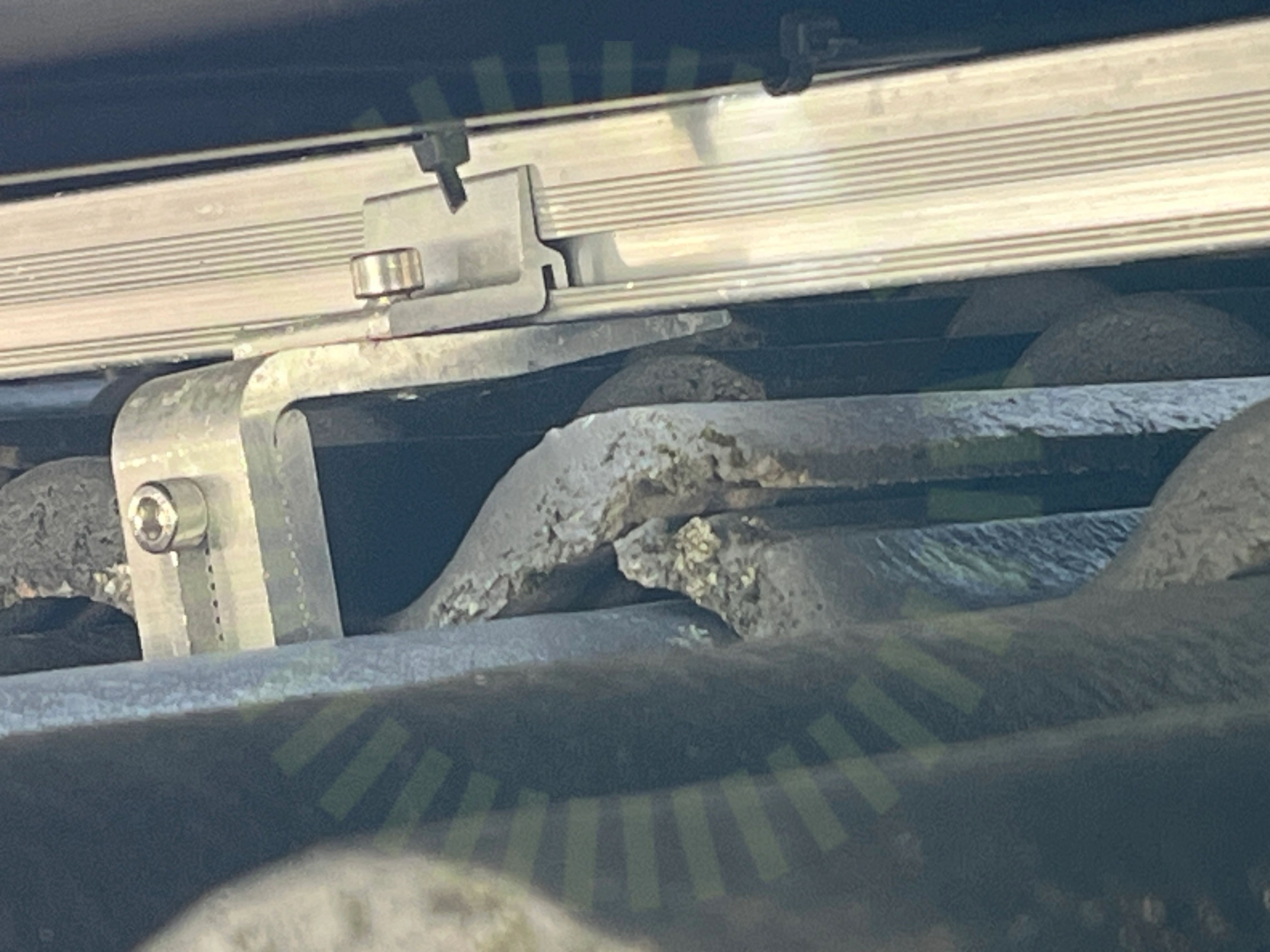

4.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i takkroken korrekt.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

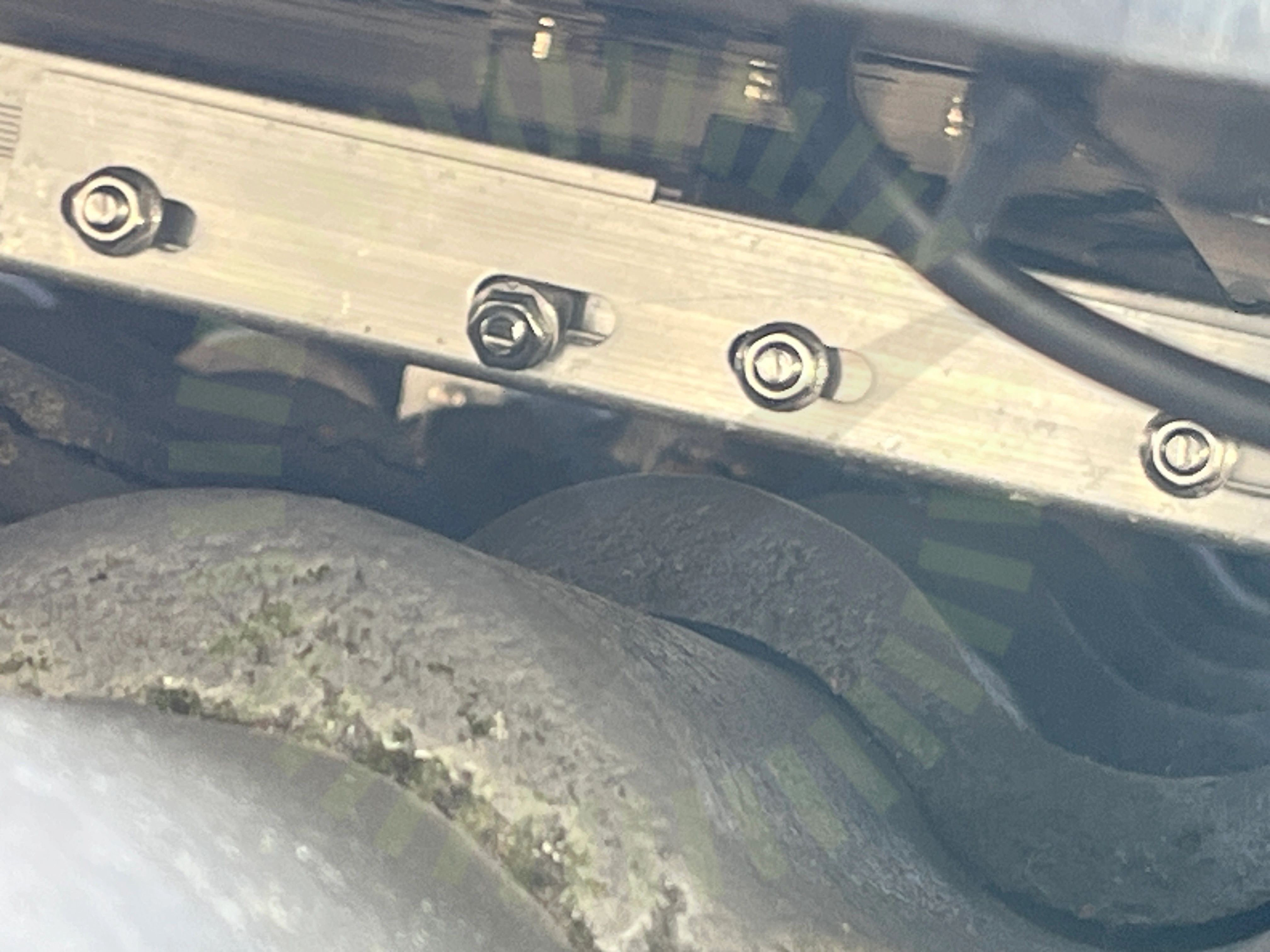

4.6 Skenskarvar

Inte godkänd

T-bult ligger felaktigt.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

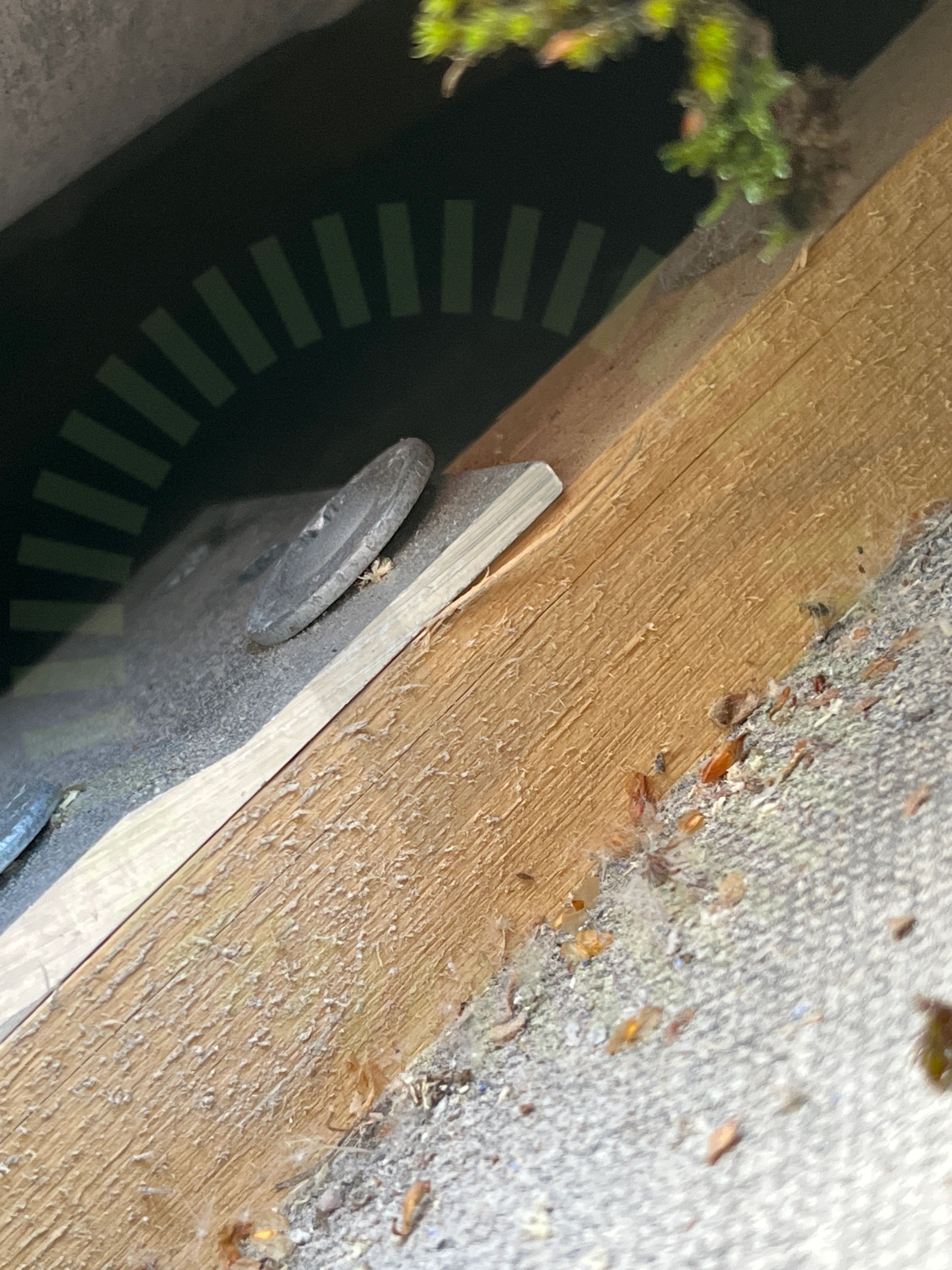

4.7 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

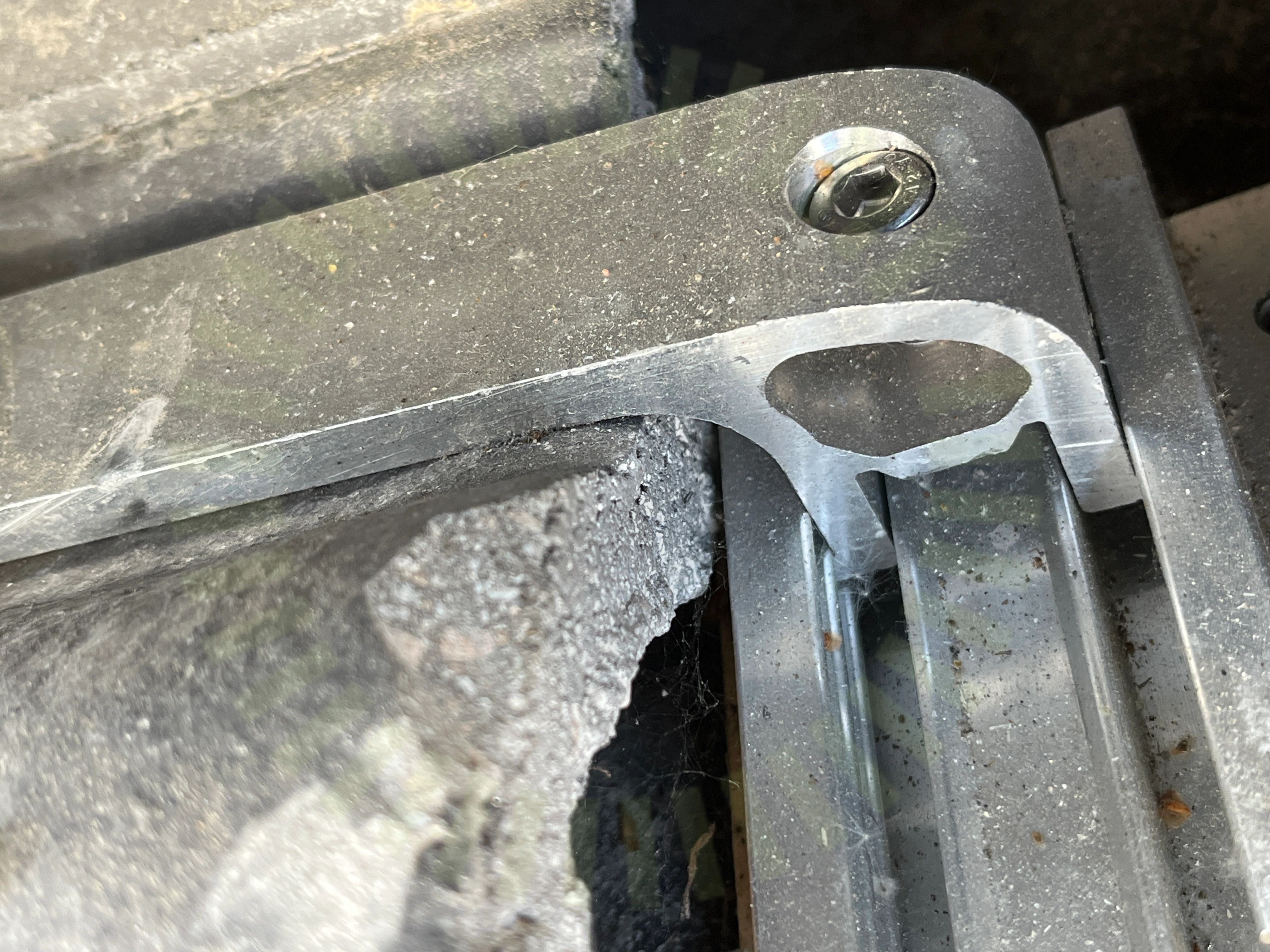

4.8 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

Godkända kontrollpunkter

17/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningar

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Skenans utstick för klämma

Skenornas överhäng

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takstolsinfästning

Tvådelad takkrok

Väderbeständigt material

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/36

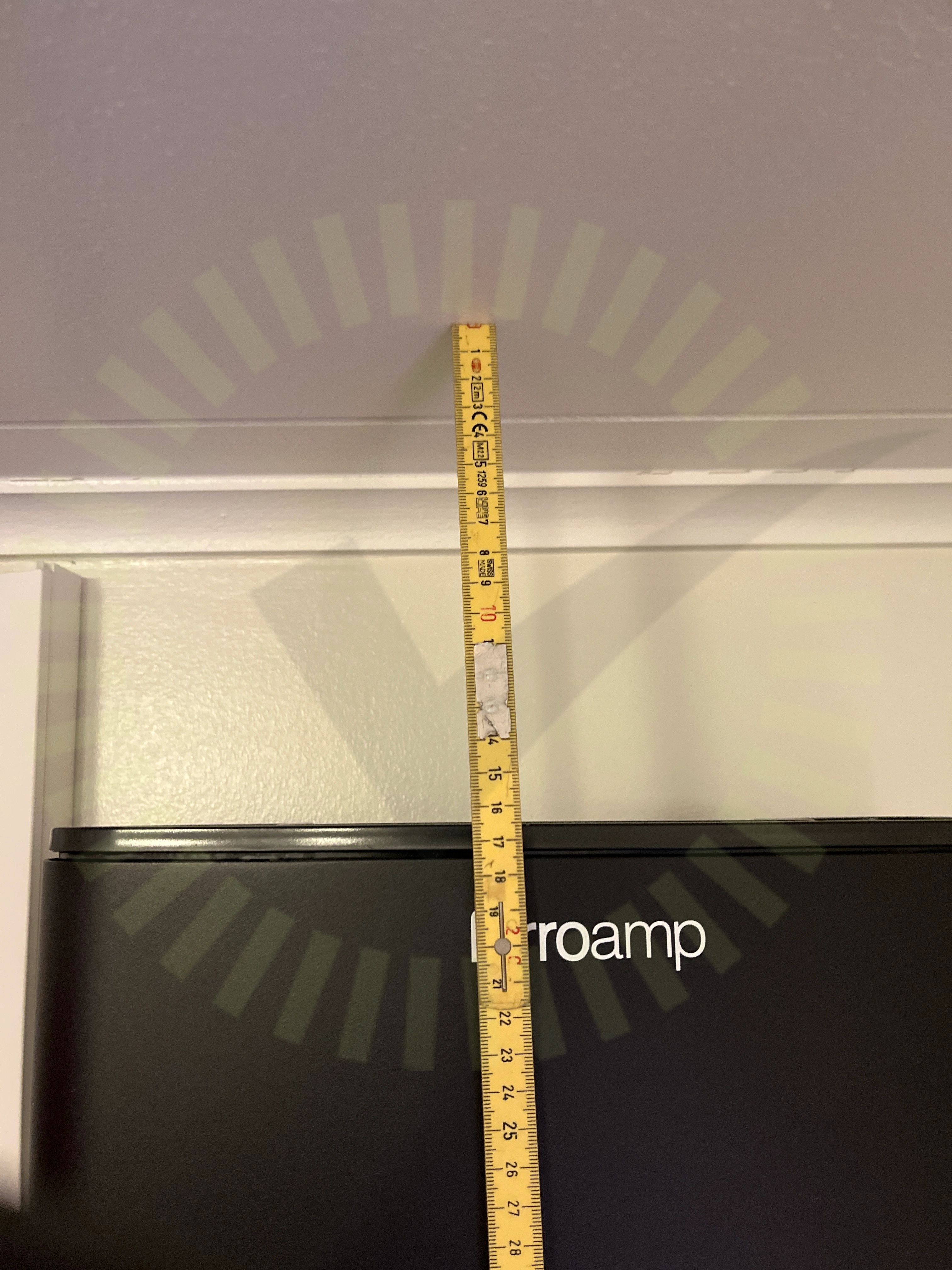

6.1 Avstånd närliggande objekt

Inte godkänd

EnergyHub är placerad för nära taket.

EnergyHub Wall 14kW Installation manual Rev D02, Sida 3

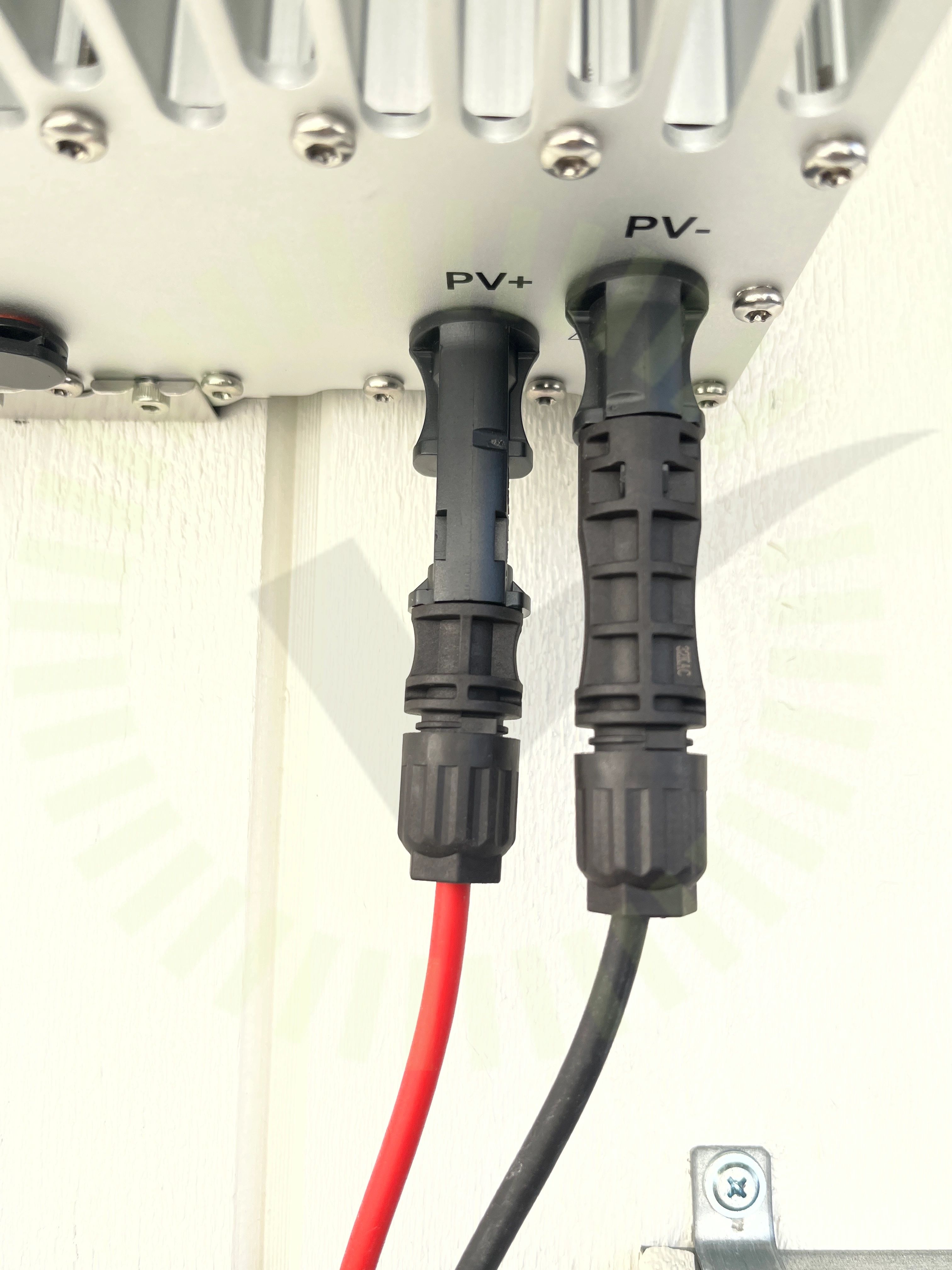

6.2 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar.

FerroAmp: SSO 8kW Manual Rev A02, Sida 5

Godkända kontrollpunkter

34/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Anslutning till Power Distribution box

DC Kablage förläggning

DC Kablage skydd

DC Kontakt

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Internet

Kabeldimensionering

Kabeldimensionering AC

Kabeldimensionering DC

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Strömtransformatorer

Säkring

Tillgänglighet

Väderbeständigt material

Värmeutveckling

Växelriktarens IP klassning
