Besiktningsrapport

6.2

Installation genom

Gisle Innovations AB

Datum

15 februari 2024

Ort

Eldsberga , Hallands län

PEN-ledare

Skenans utstick för klämma

Skenskarvar

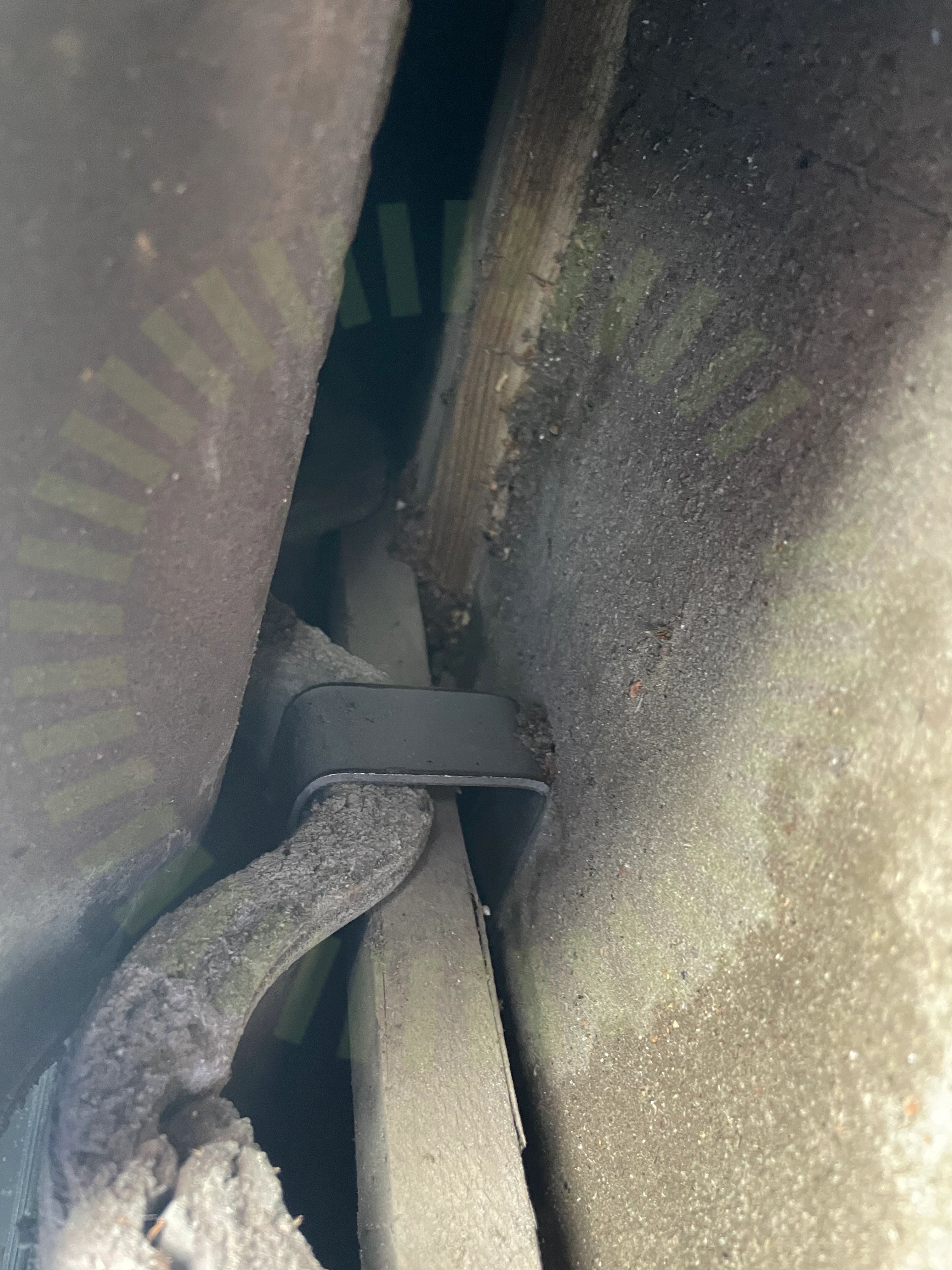

+ 14

74% godkända26% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4-B

MontagesystemK2 SingleRail med okänt läktfäste

VäxelriktareKACO: blueplanet 8.0 – 20.0 NX3 M2

TillbehörUndercentral

TillbehörSäkerhetsbrytare DC

TillbehörÖverspänningsskydd DC

Installerad av Gisle Innovations AB som har ett lågt snittbetyg på 6.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare DC

Anmärkningar

1/7

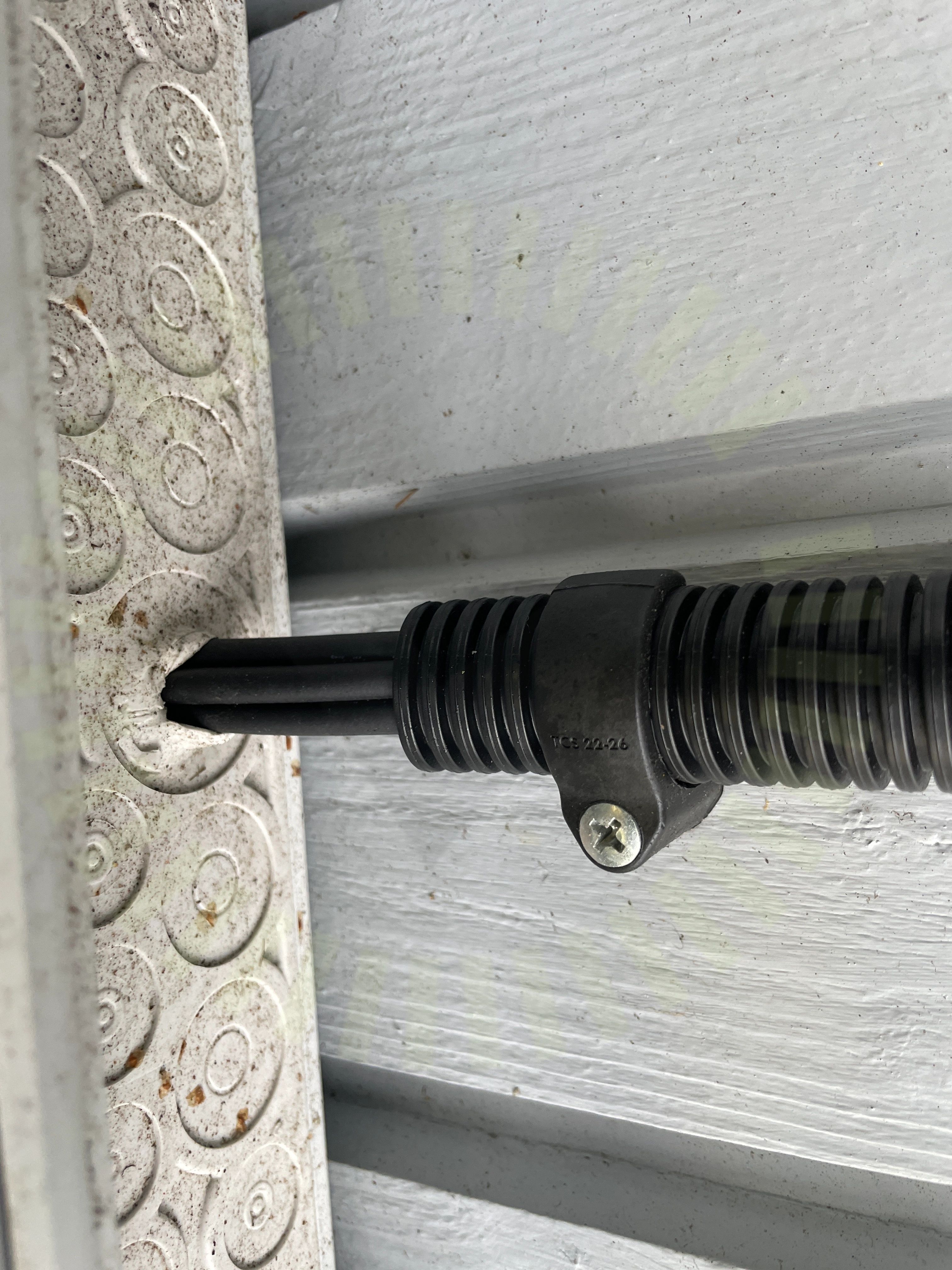

2.1 Kabelinföringar

Inte godkänd

Kabelinföring sluter inte runt kablar och håller inte tätt.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Jinko: Tiger Neo N-type 54HL4-B

Anmärkningar

4/17

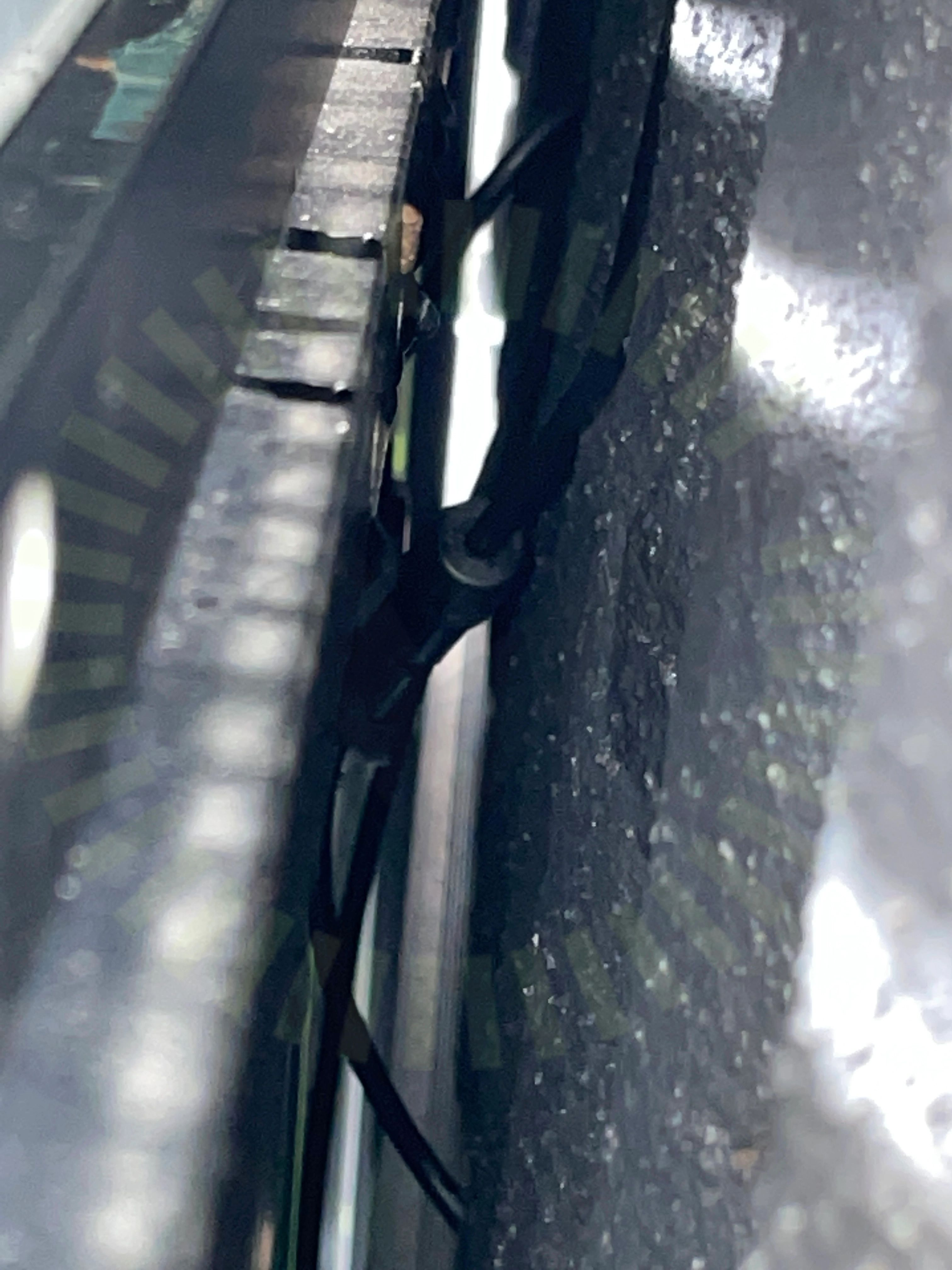

3.1 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

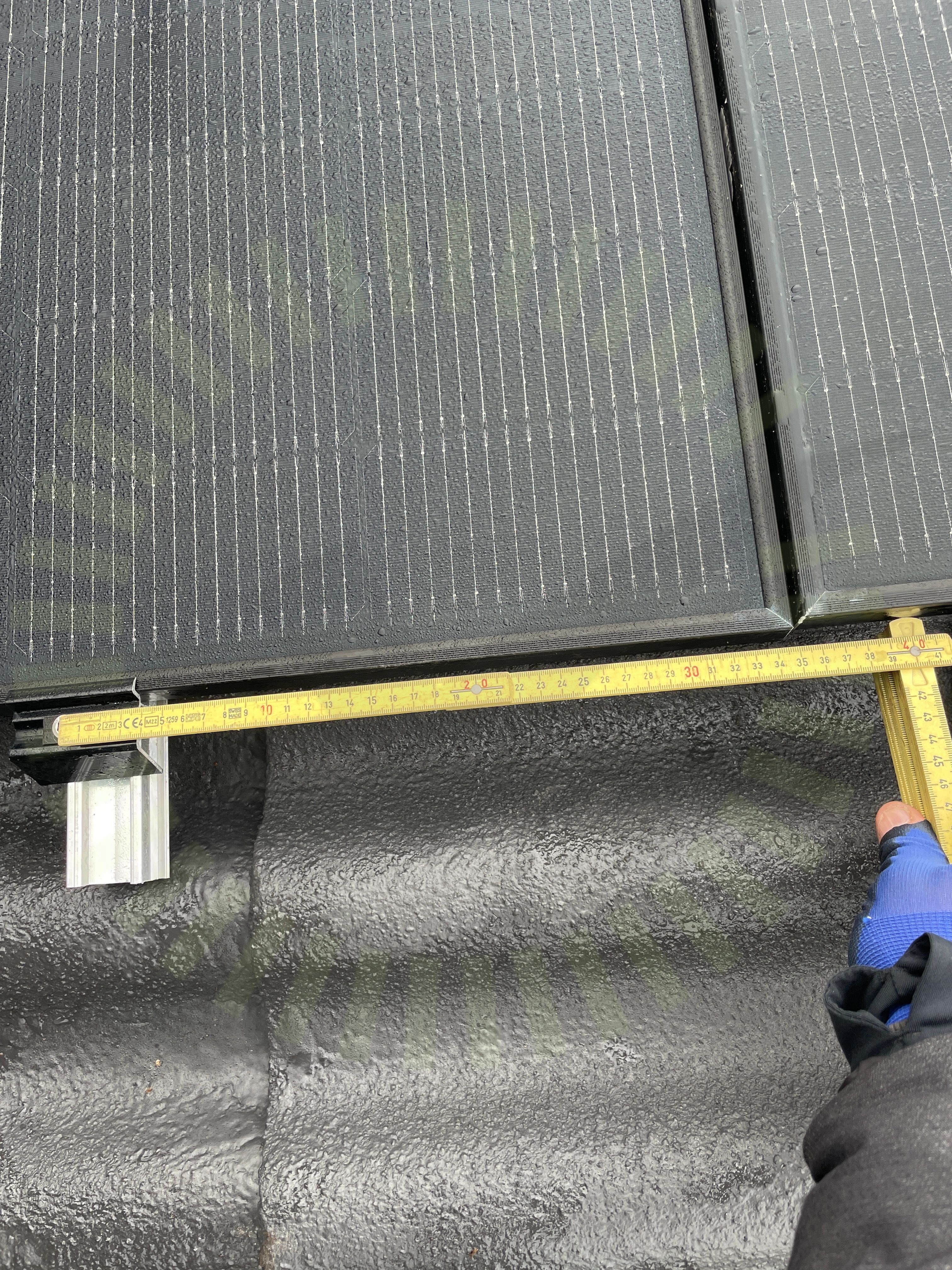

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15

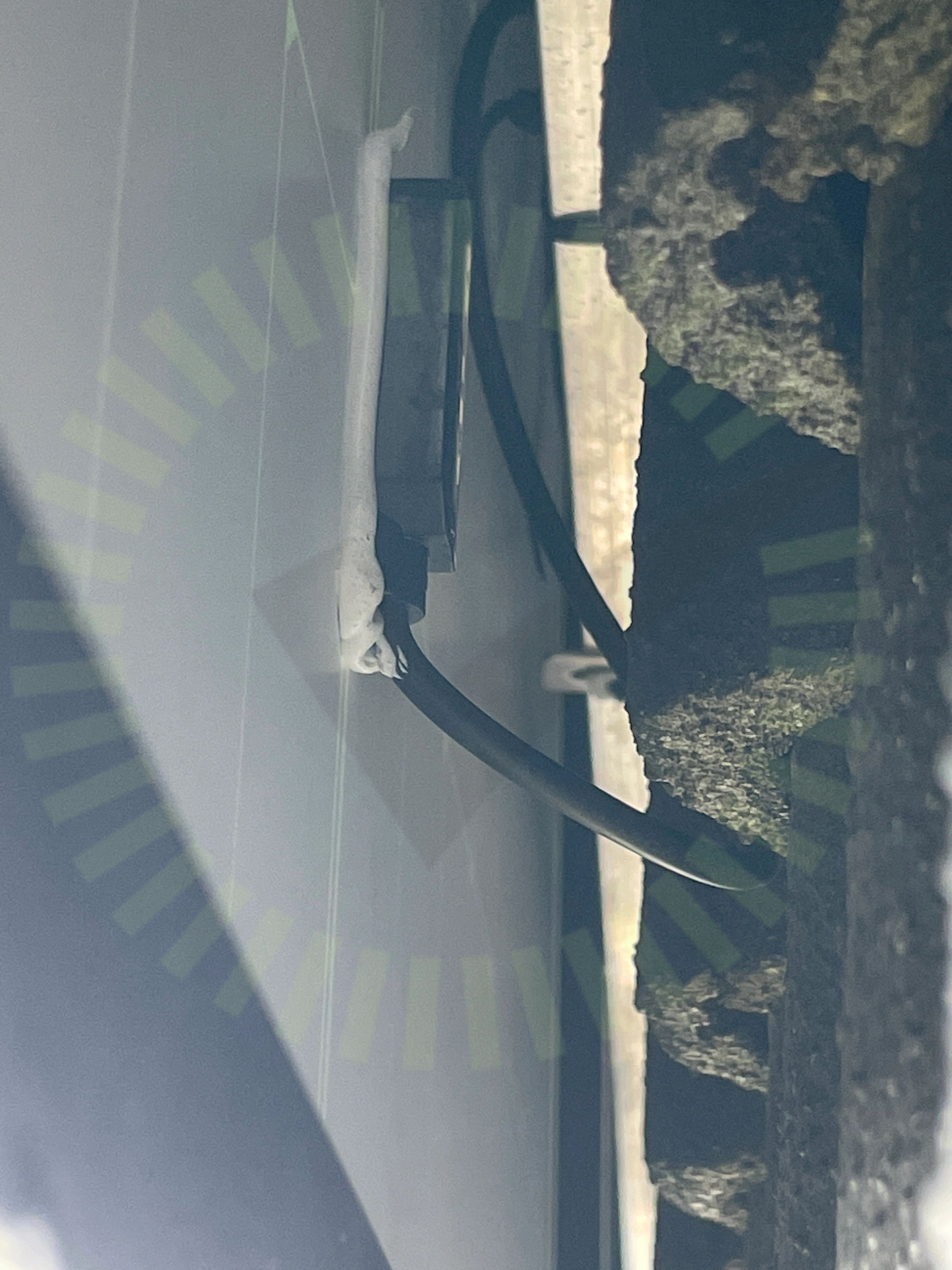

3.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

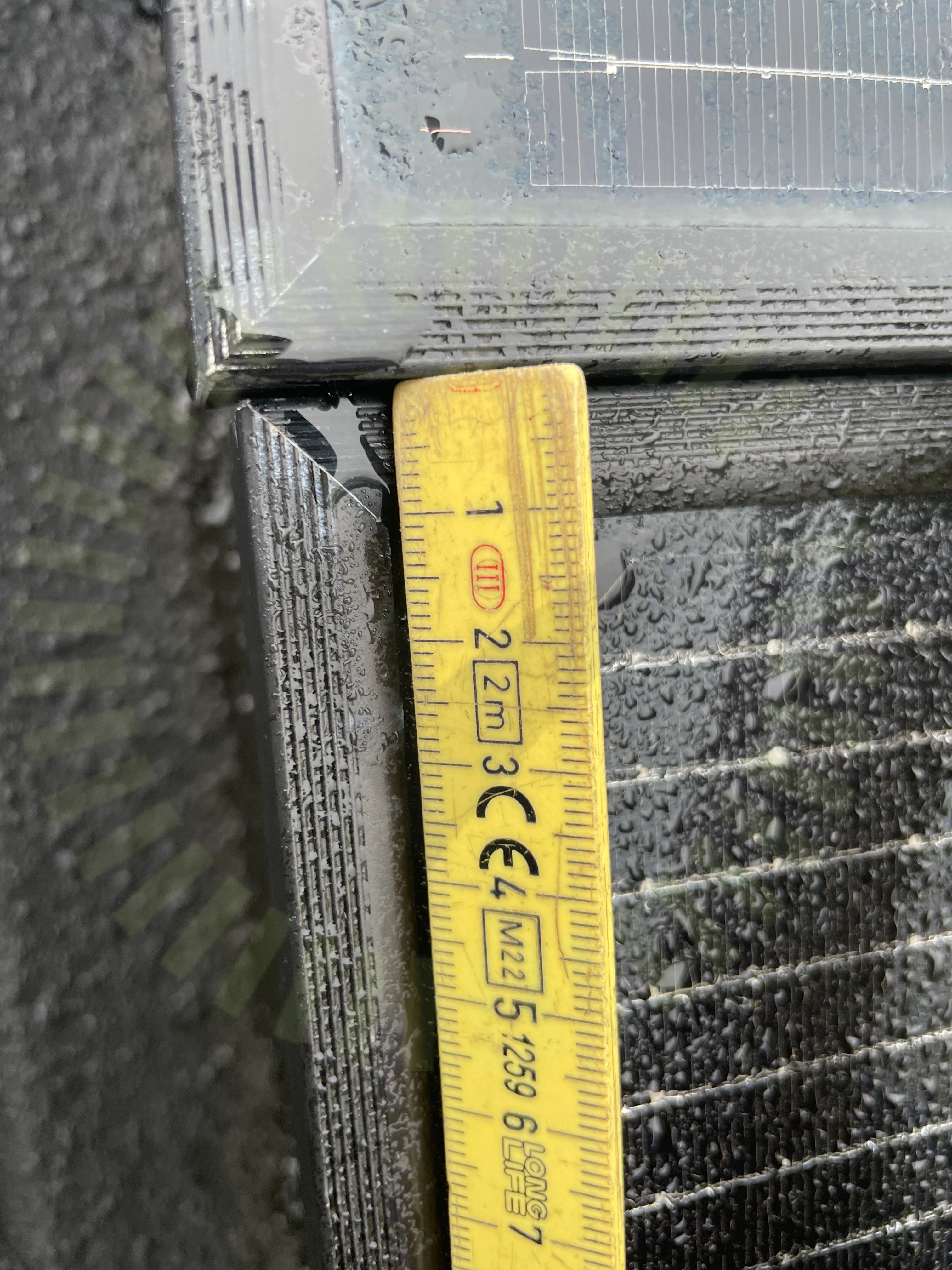

3.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual Jinko IEC updated version 2023.07.20, sida 6

Godkända kontrollpunkter

10/17

Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningPanelkablaget böjradiePunktbelastningSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakterStress på kontakterSträngförläggning

Tak 1, K2 SingleRail med okänt läktfäste

Anmärkningar

15/22

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

4.2 Främmande material

Inte godkänd

Två blandade montagesystem.

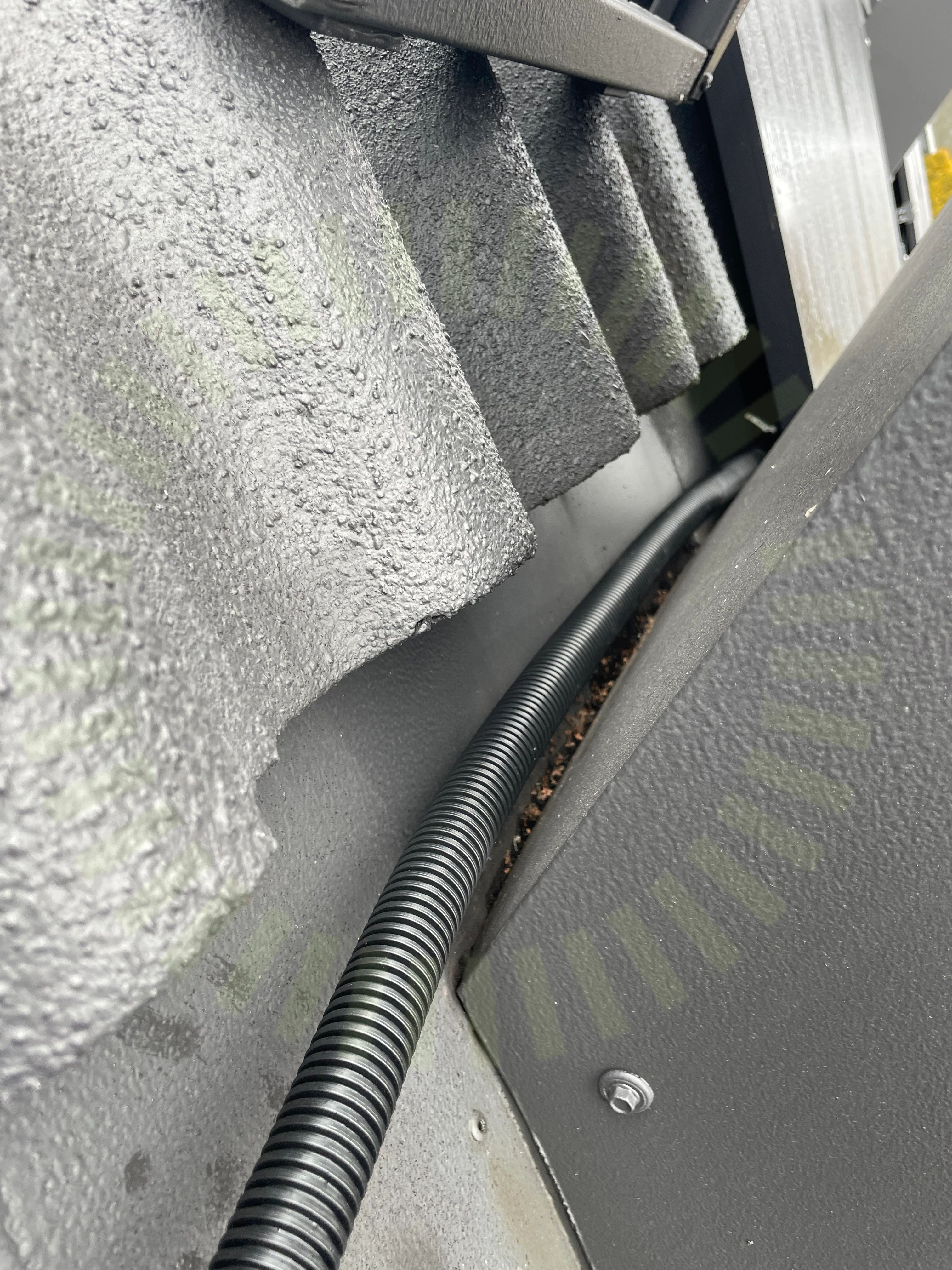

4.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

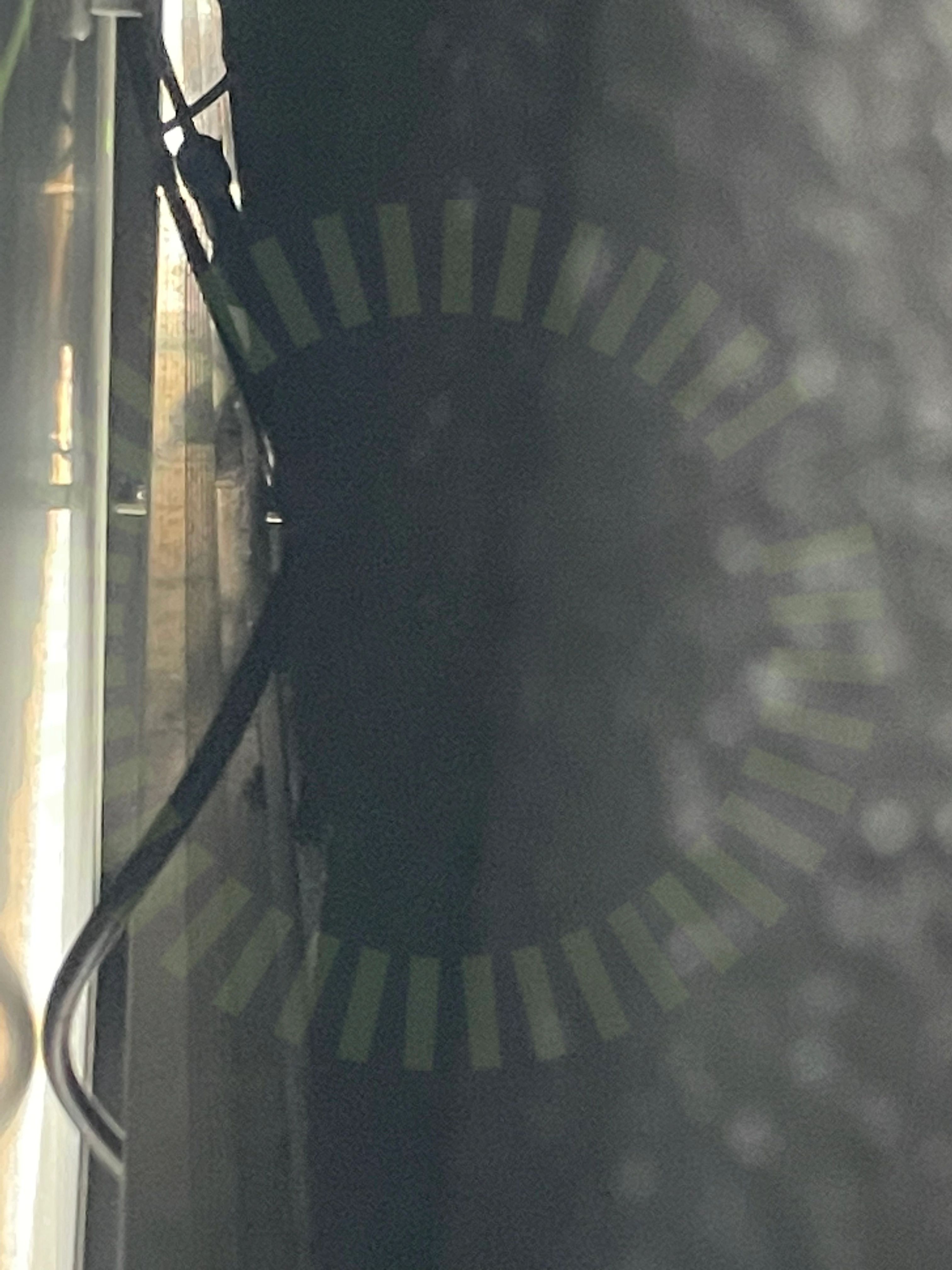

4.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

4.5 Läktinfästning

Inte godkänd

Läktfästet klämmer inte om runt läkten och sitter därför löst.

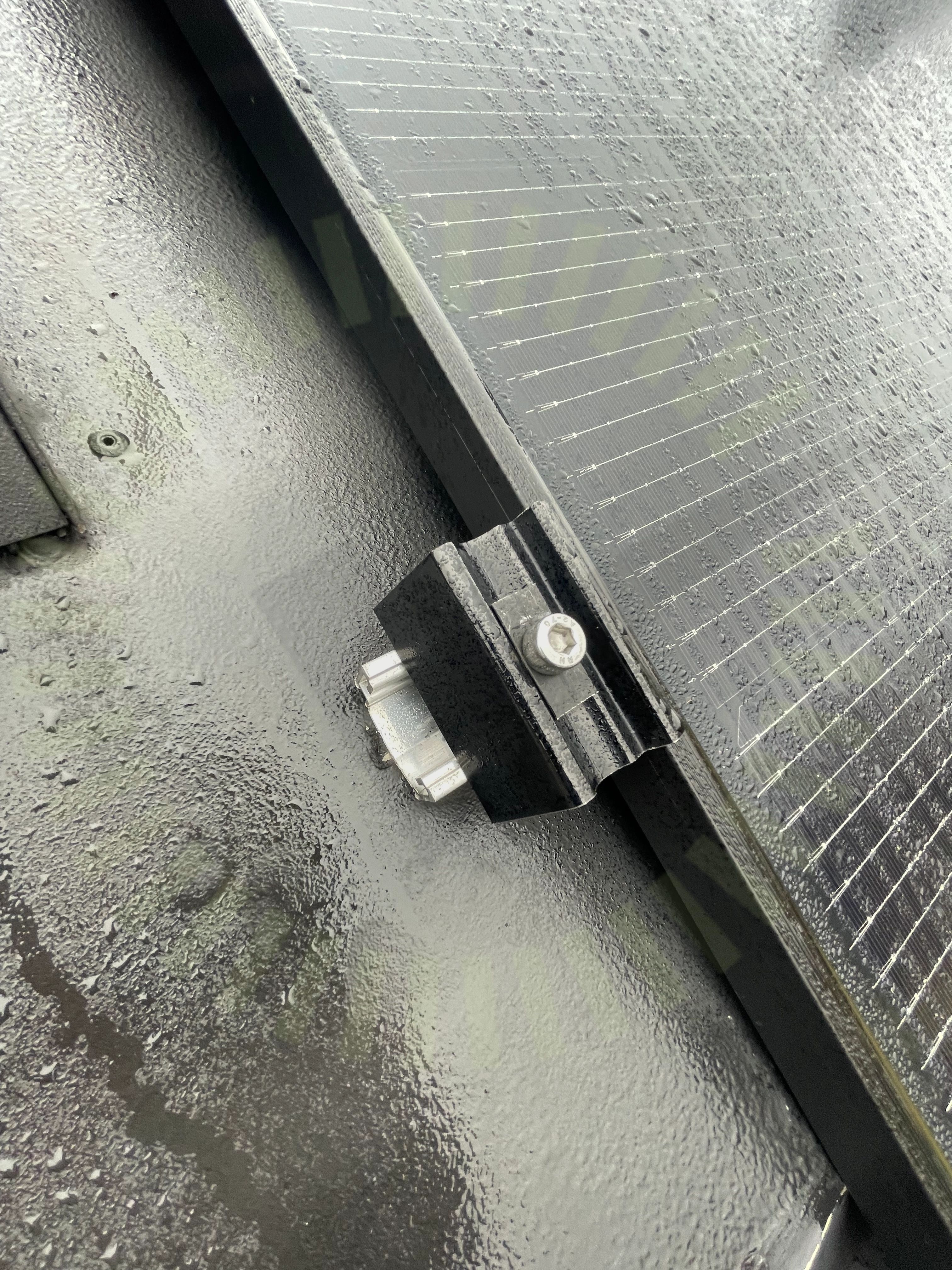

4.6 Skador

Inte godkänd

Skador noterade på taket. Skenor ligger dikt an plåt vid skorsten.

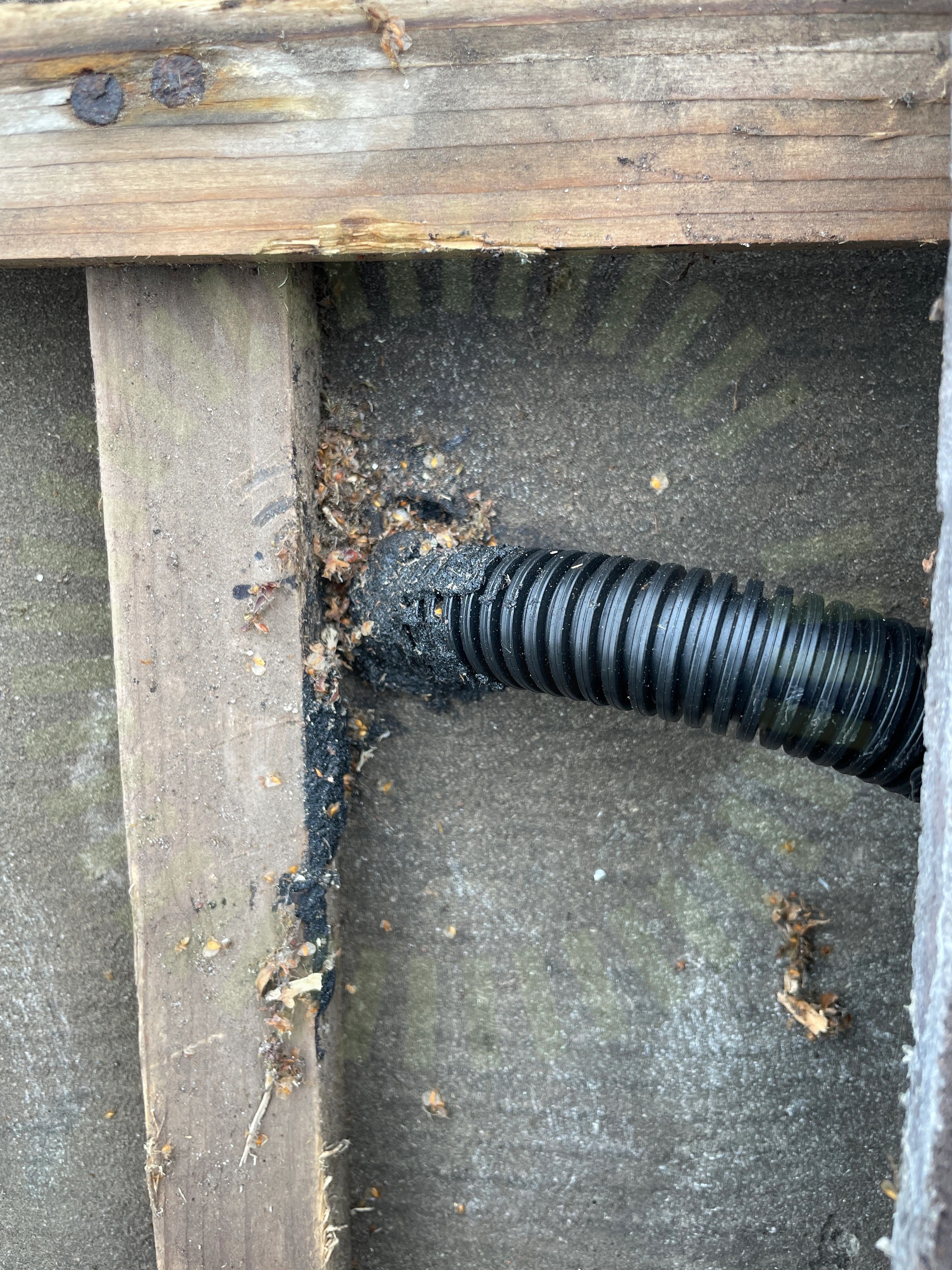

4.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

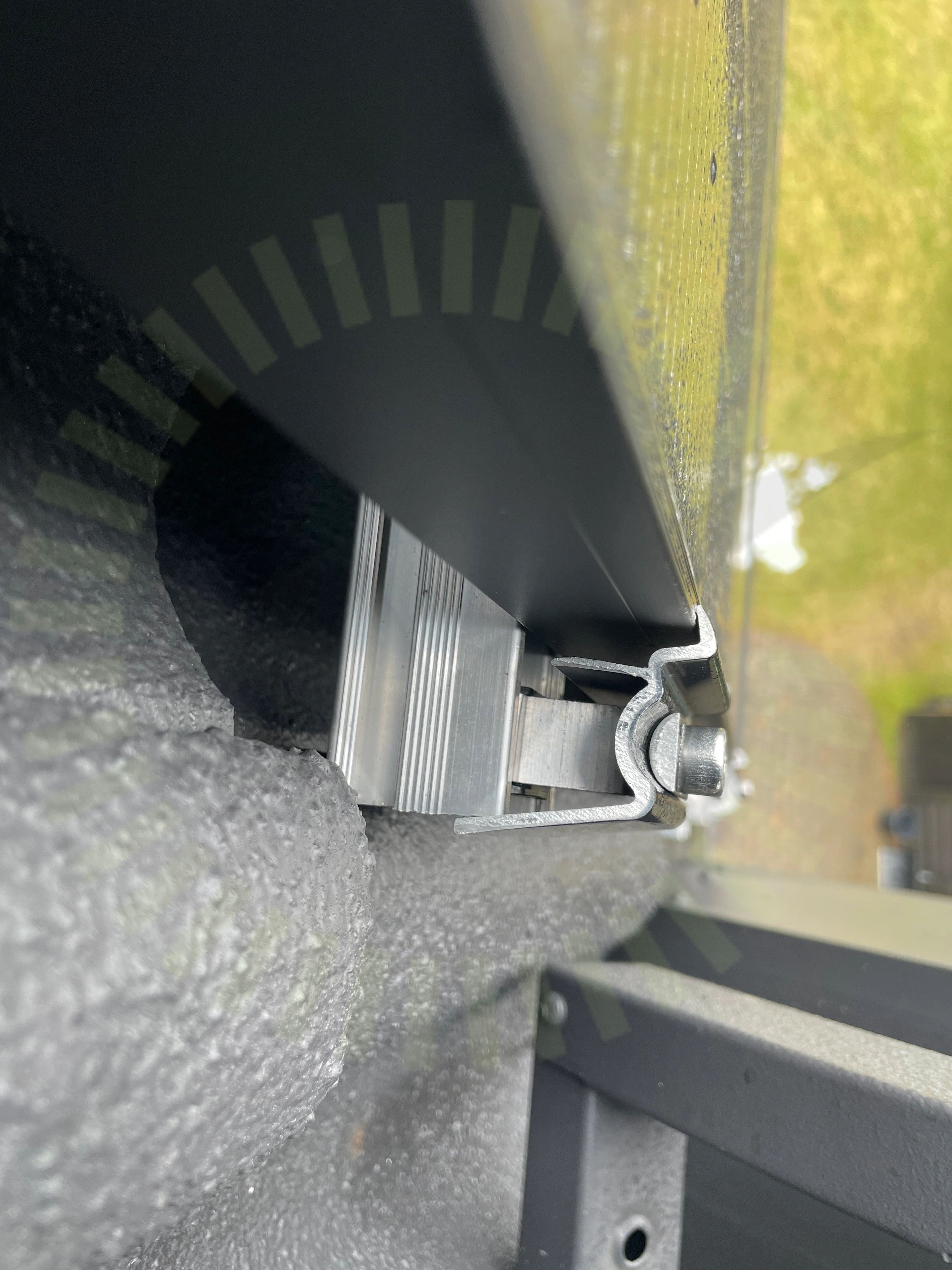

4.8 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

4.9 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

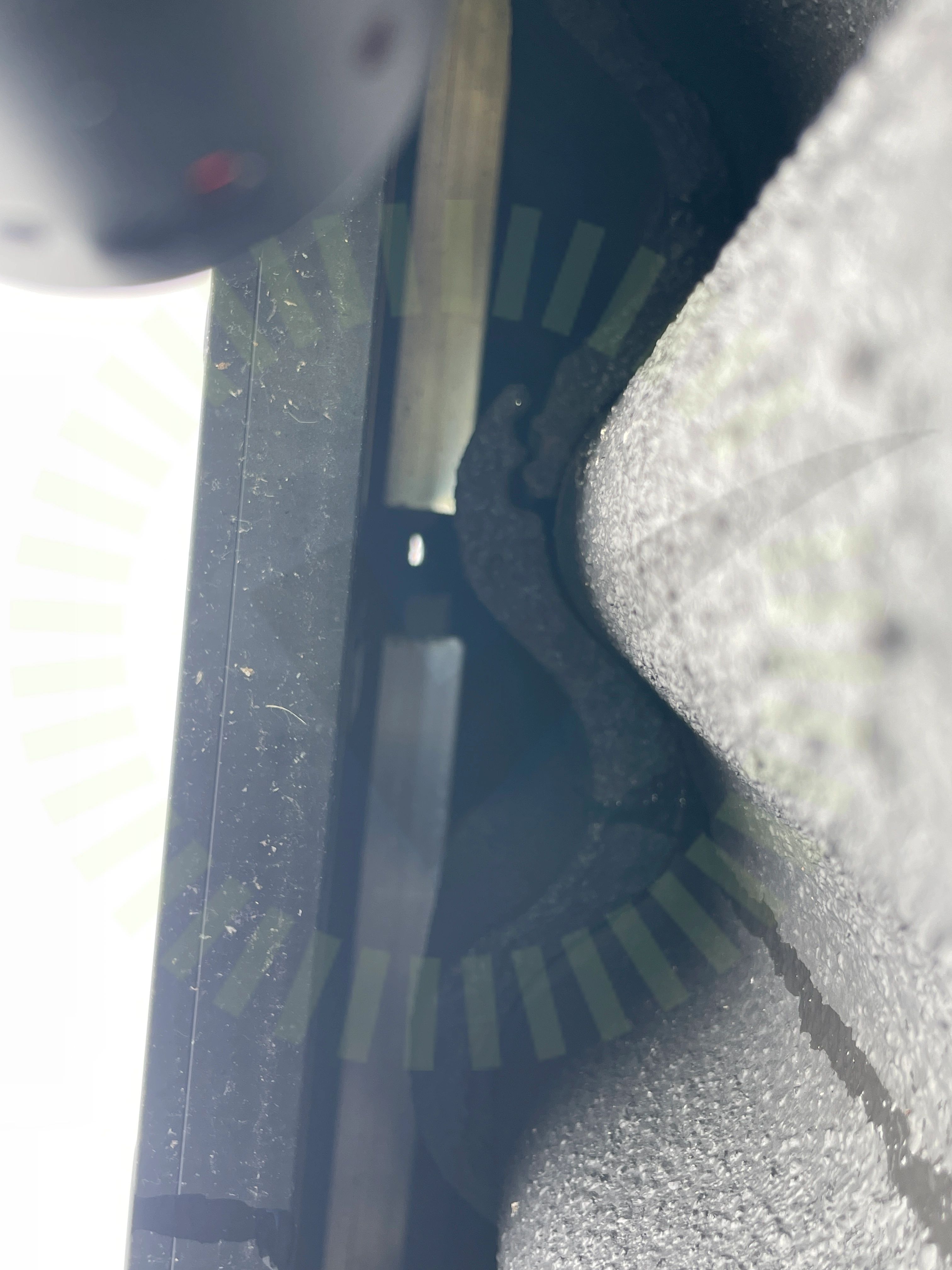

4.10 Skenskarvar

Inte godkänd

Skenskarv saknas helt.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

4.11 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

4.12 Takkrokarnas CC

Inte godkänd

En korrekt Snö- och vindlastberäkning går ej att ta fram då det är två blandade montagesystem. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

4.13 Underbyggnad

Inte godkänd

Då underlag saknas går det ej att kontrollera att underbyggnad uppfyller dem krav som ställs.

4.14 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

4.15 Underliggande takpanna

Inte godkänd

Underlag för använd krok saknas, går ej att kontrollera ifall kroks placering är korrekt.

Godkända kontrollpunkter

7/22

DC kabel förläggningFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringTakets lutningVäderbeständigt material

Undercentral

Anmärkningar

1/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

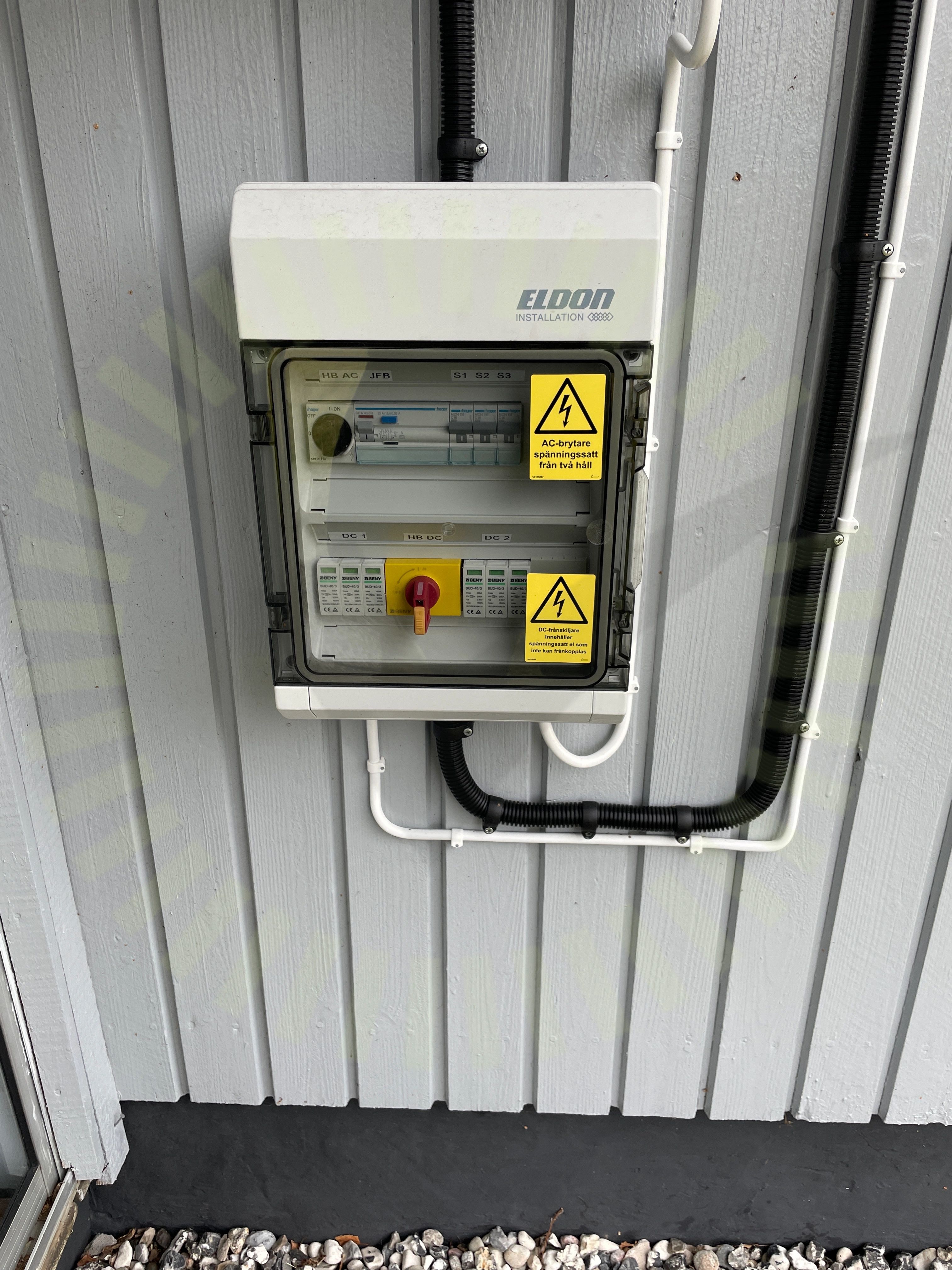

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav på undercentral, central inne i huset och fasadmätarskåp. Se referens.

SS 436 40 00 (712.514.101)

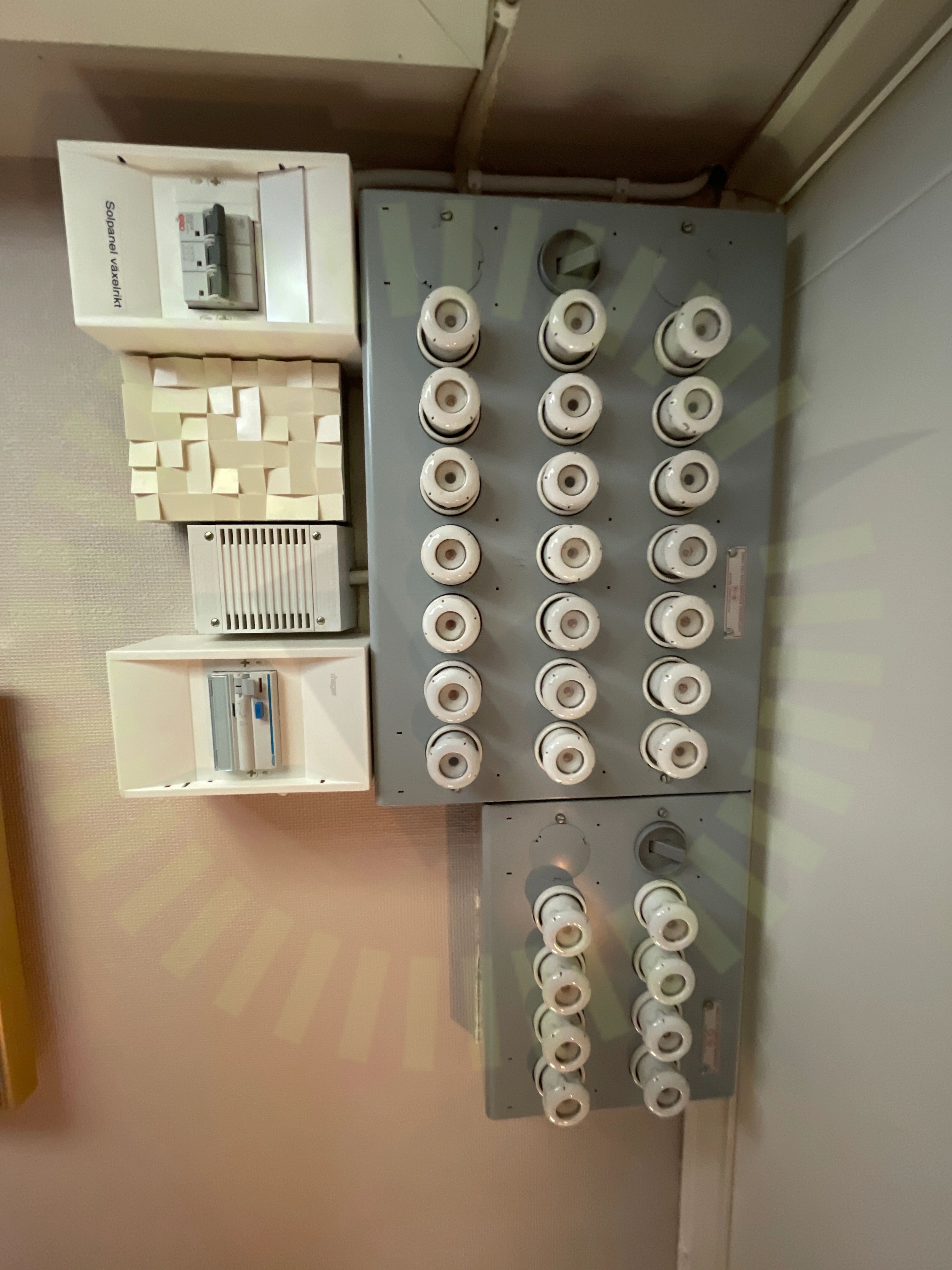

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

3/39

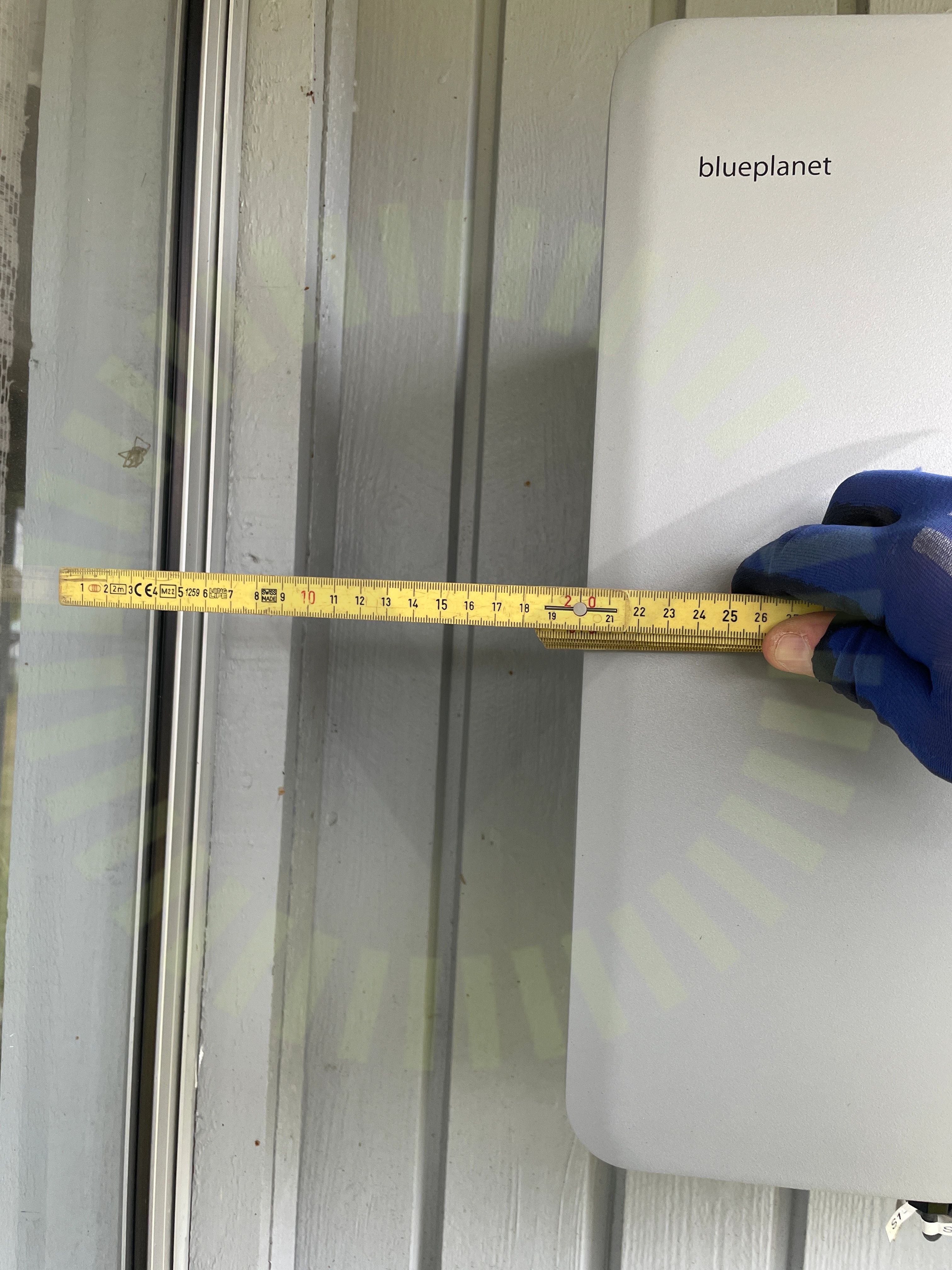

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära en vägg.

KACO: blueplanet 3.0 – 20.0 NX3 M2 Manual, Sida 12

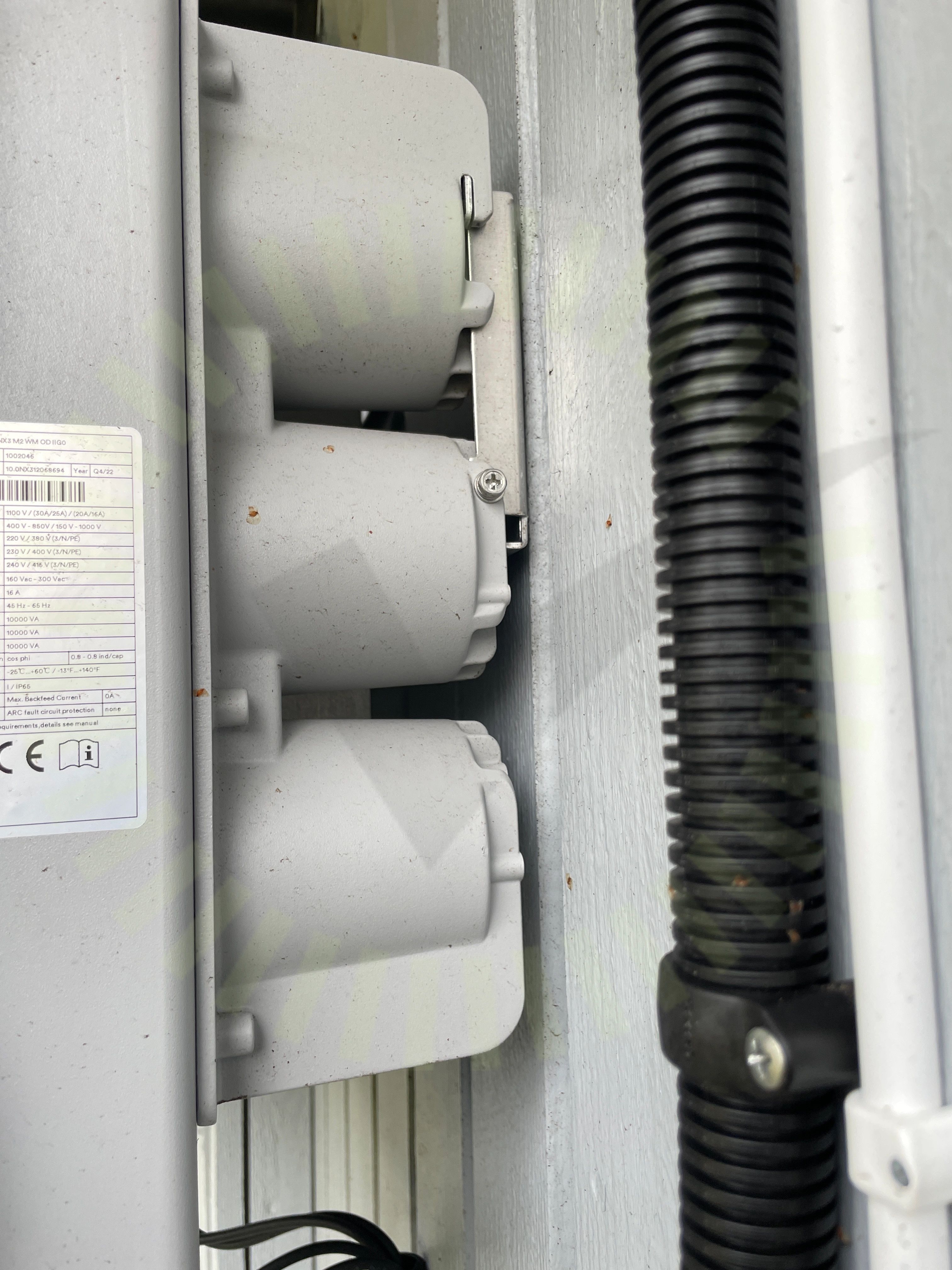

7.2 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

KACO: blueplanet 3.0 – 20.0 NX3 M2 Manual, Sida 10

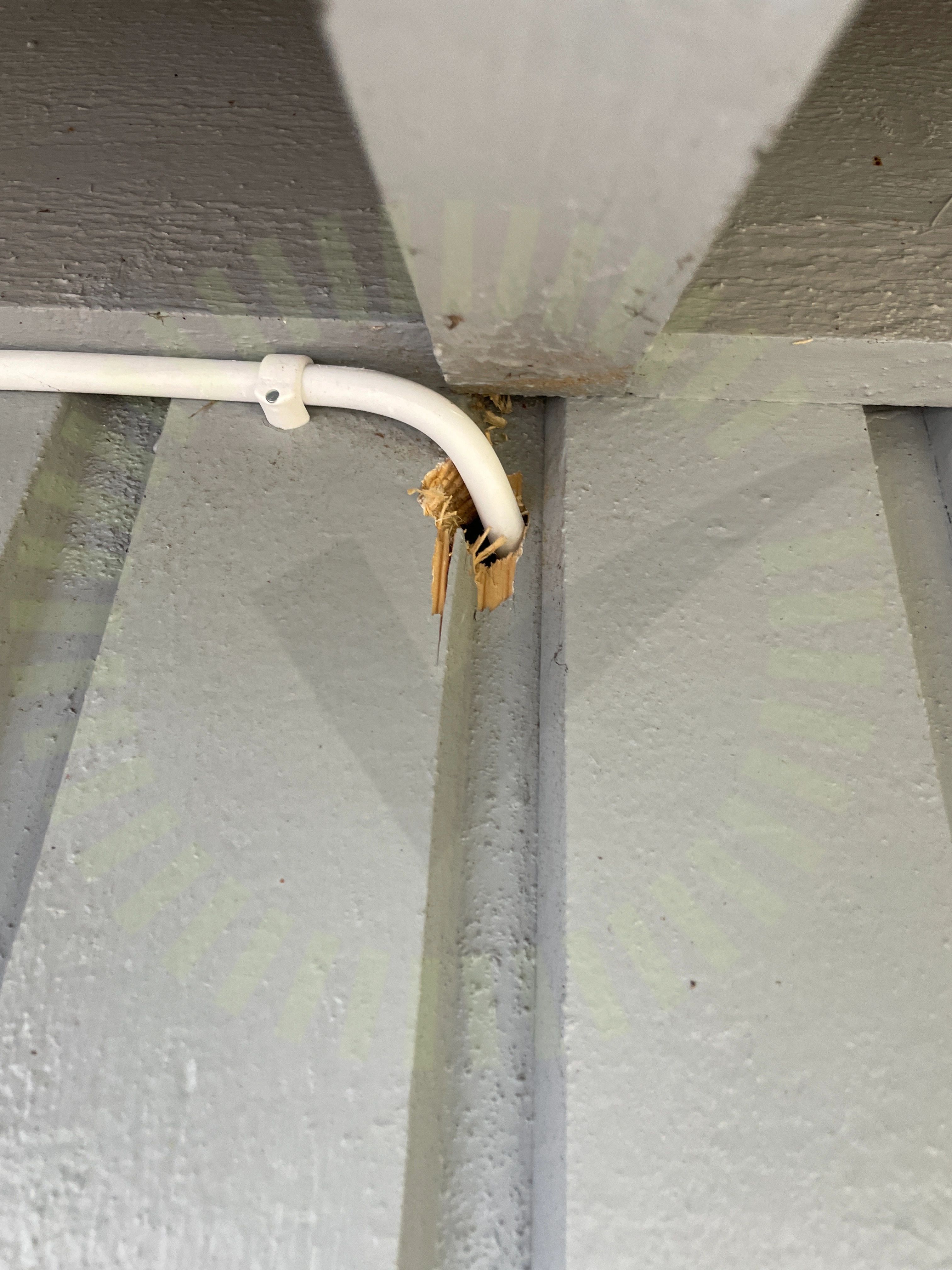

7.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

36/39
