Besiktningsrapport
9.9
Installation genom
Raymond
Datum
6 februari 2025
Ort
Nyköping, Södermanlands län
Infästning
Anslutning av växelriktare
Anslutning av CT klämmor
98% godkända
2% ej godkända
Om installationen
Paneler
Raymond/Sverigepanelen: Doubleglass 530W
Montagesystem
Raymond: Mrac Tile Roof
Montagesystem
Weland Stål: Plåttak Långskena
Växelriktare
SunGrow: SH15/20/25T
Batteri
SunGrow: SBR(XXX)
Tillbehör
CHINT: Sungrow DTSU666-20
Tillbehör
Undercentral
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
16/16
Avstånd till växelriktare
Batteri PE
Batterimodul
DC anslutning
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Anmärkningar
1/6

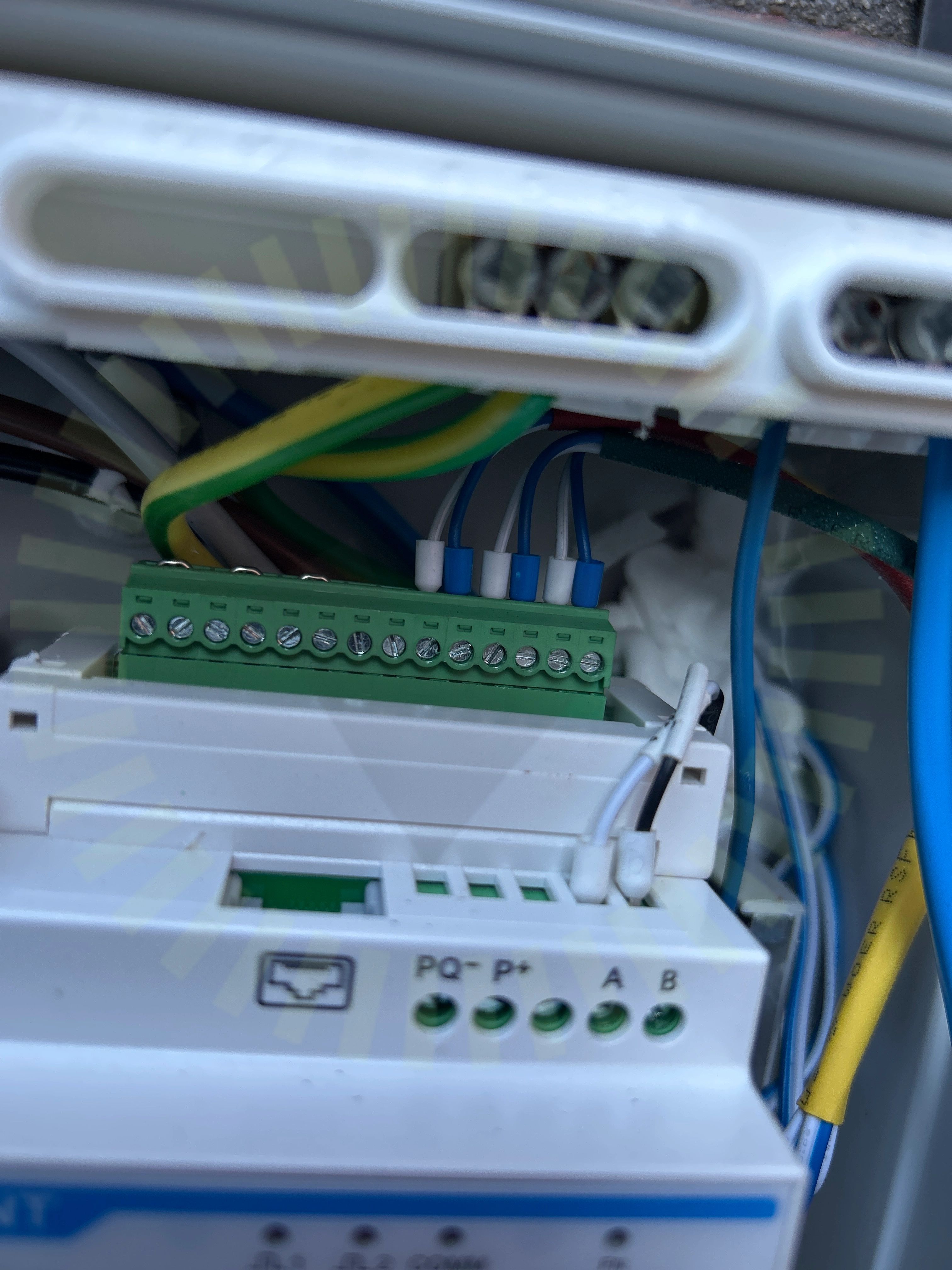

3.1 Anslutning av CT klämmor
Inte godkänd
CT Klämmornas signalkablar är inte anslutna enligt tillverkarens anvisningar.
DTSU666-20-QIEN-Ver15-202311, Sida 7
Godkända kontrollpunkter
4/6
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1, Raymond/Sverigepanelen: Doubleglass 530W
Godkända kontrollpunkter
14/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Raymond: Mrac Tile Roof
Godkända kontrollpunkter
18/20
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
2/20
Råspontsinfästning
Takgenomföring
Tak 1, Weland Stål: Plåttak Långskena
Godkända kontrollpunkter
15/15
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor skena
Undercentral
Anmärkningar
1/6
7.1 Infästning
Inte godkänd
Kapslingens infästning är inte beständig.
Godkända kontrollpunkter
5/6
Femledarsystem
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

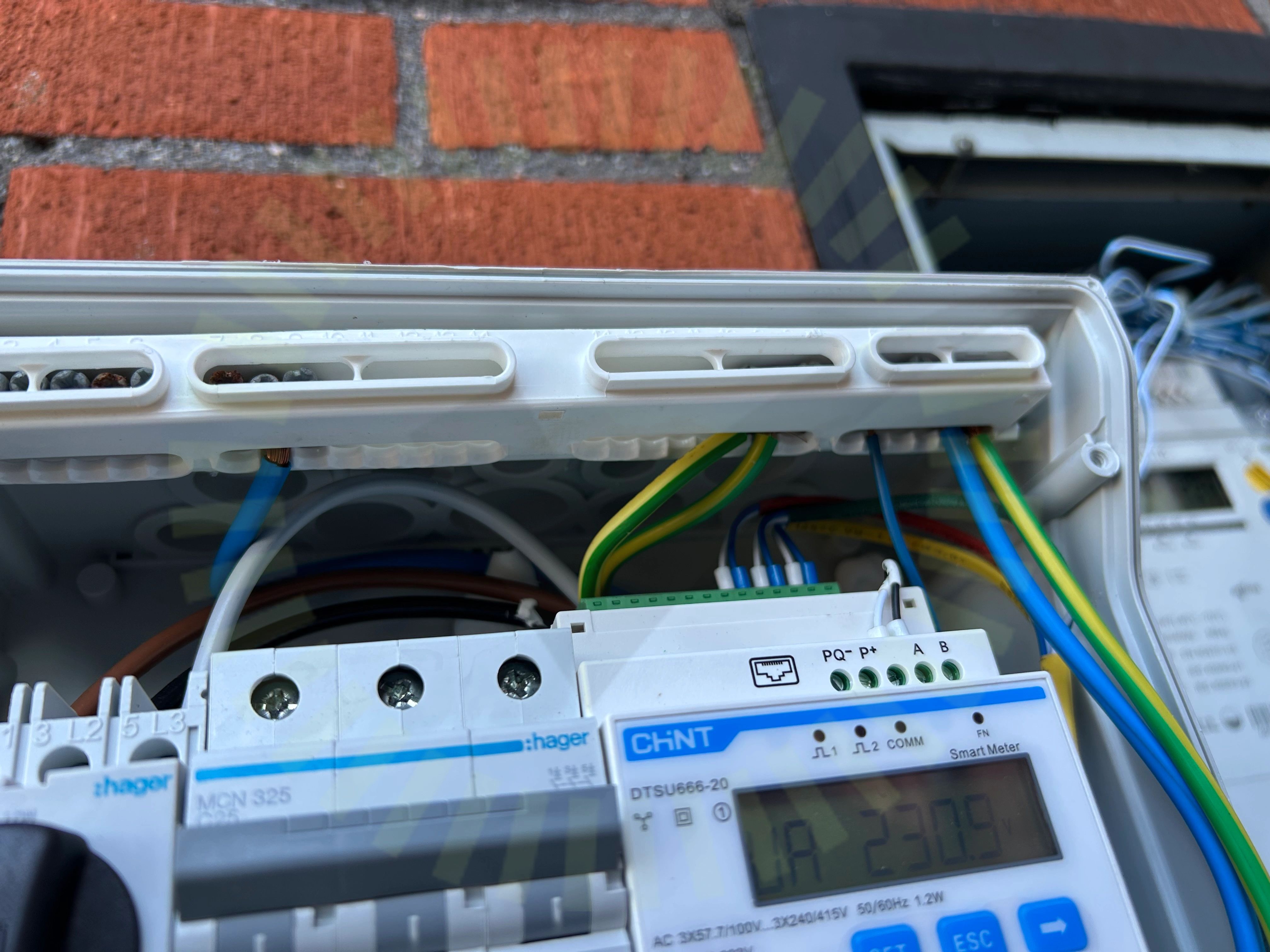

9.1 Anslutning av växelriktare
Inte godkänd
Växelriktaren är inte korrekt ansluten. N-ledare ansluten på PE-plint.
Godkända kontrollpunkter
34/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36
Dubbel matning
