Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

Svea Solar

Datum

29 mars 2023

Ort

Upplands Väsby, Stockholms län
Klämmornas placering
Stress på kontakter
Skenornas överhäng
89% godkända11% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Ordentligt underlag för DC mätningar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak, ESDEC Lutande Panntak

Anmärkningar

2/26
Kabeluppfästning

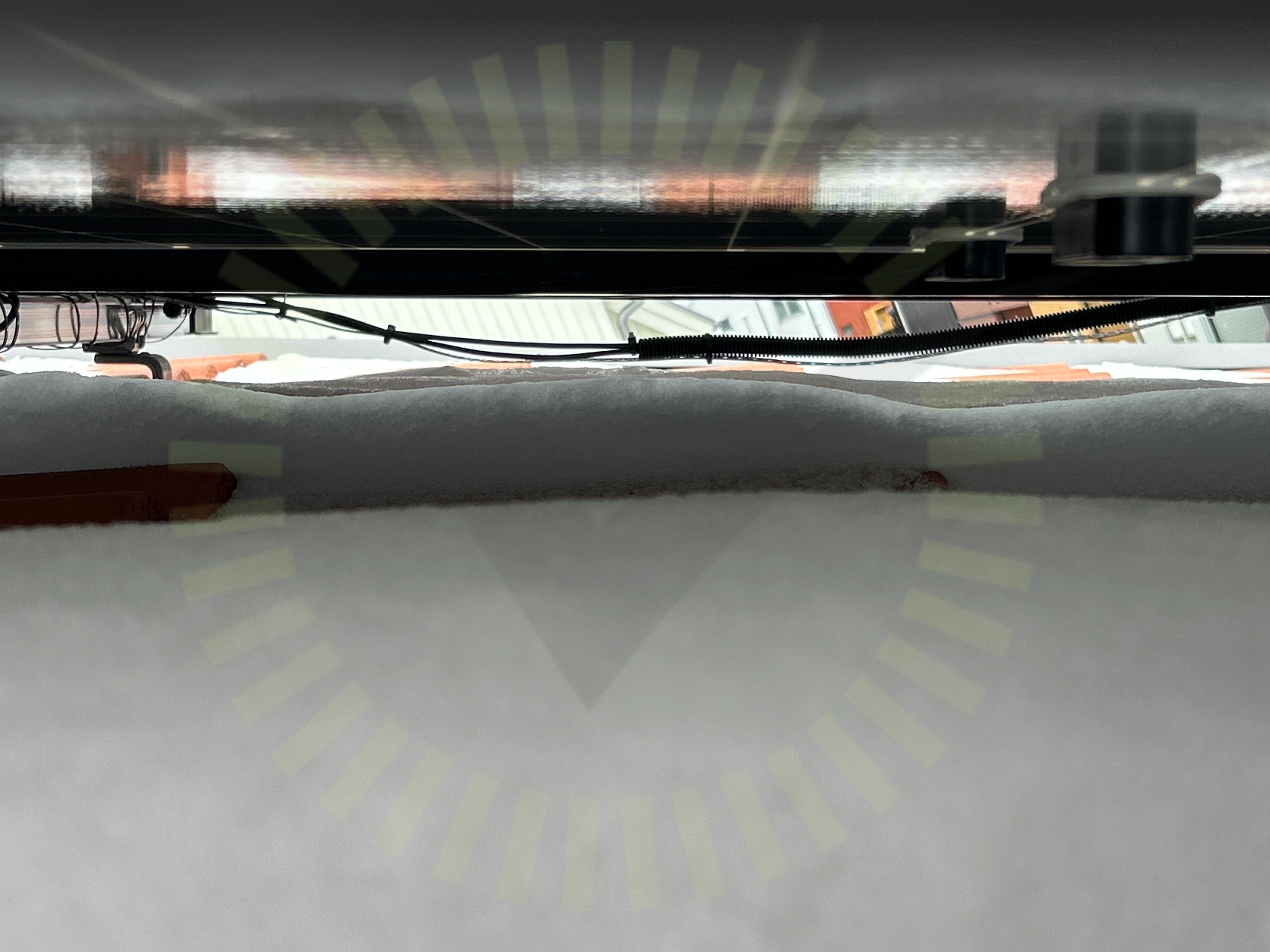

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
Skenornas överhäng

2.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

24/26
Använd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Tak, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

4/18
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.
Skador

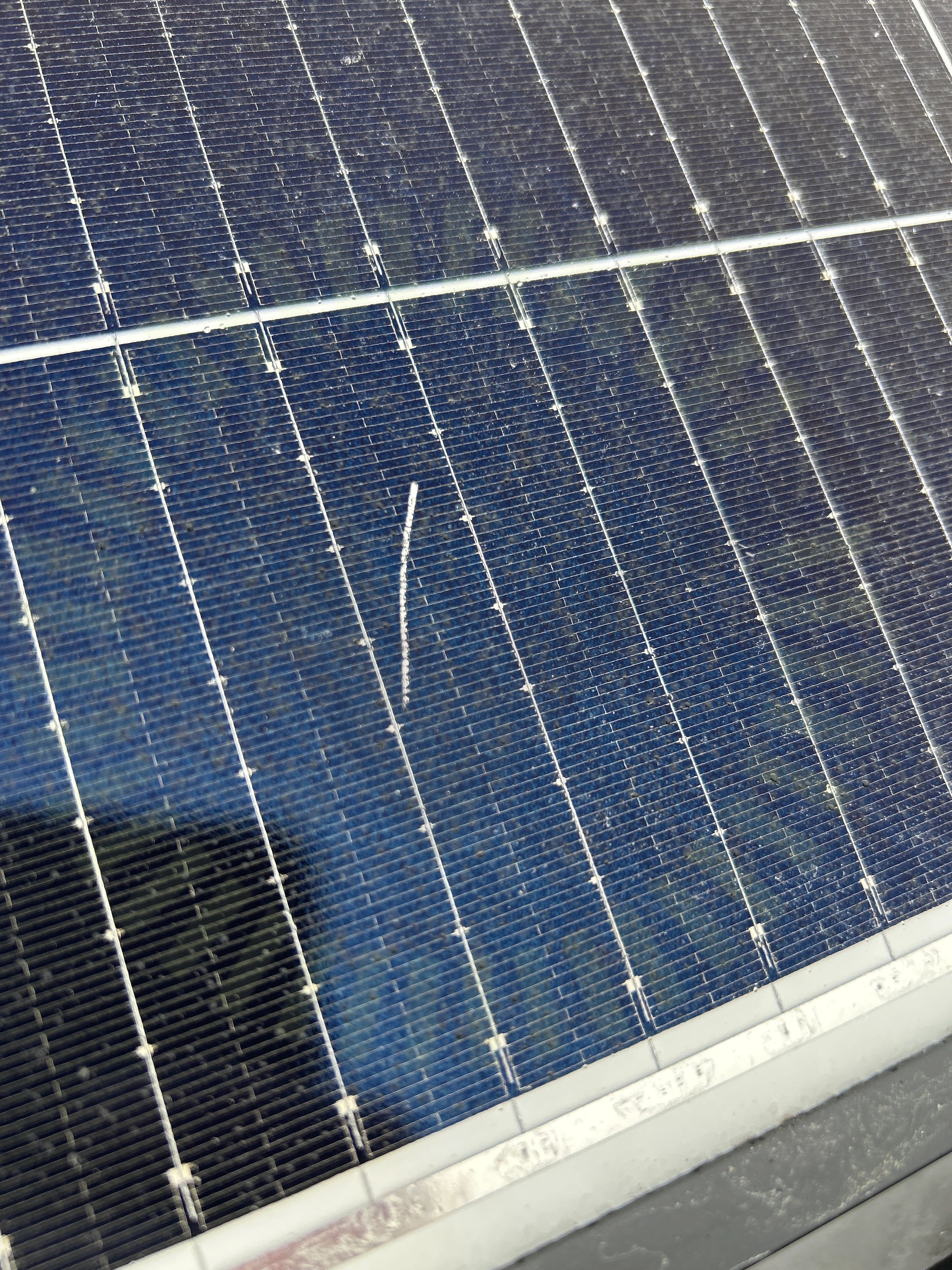

3.2 Skador

Inte godkänd

Skador noterade på panelerna.

Stress på kontakter

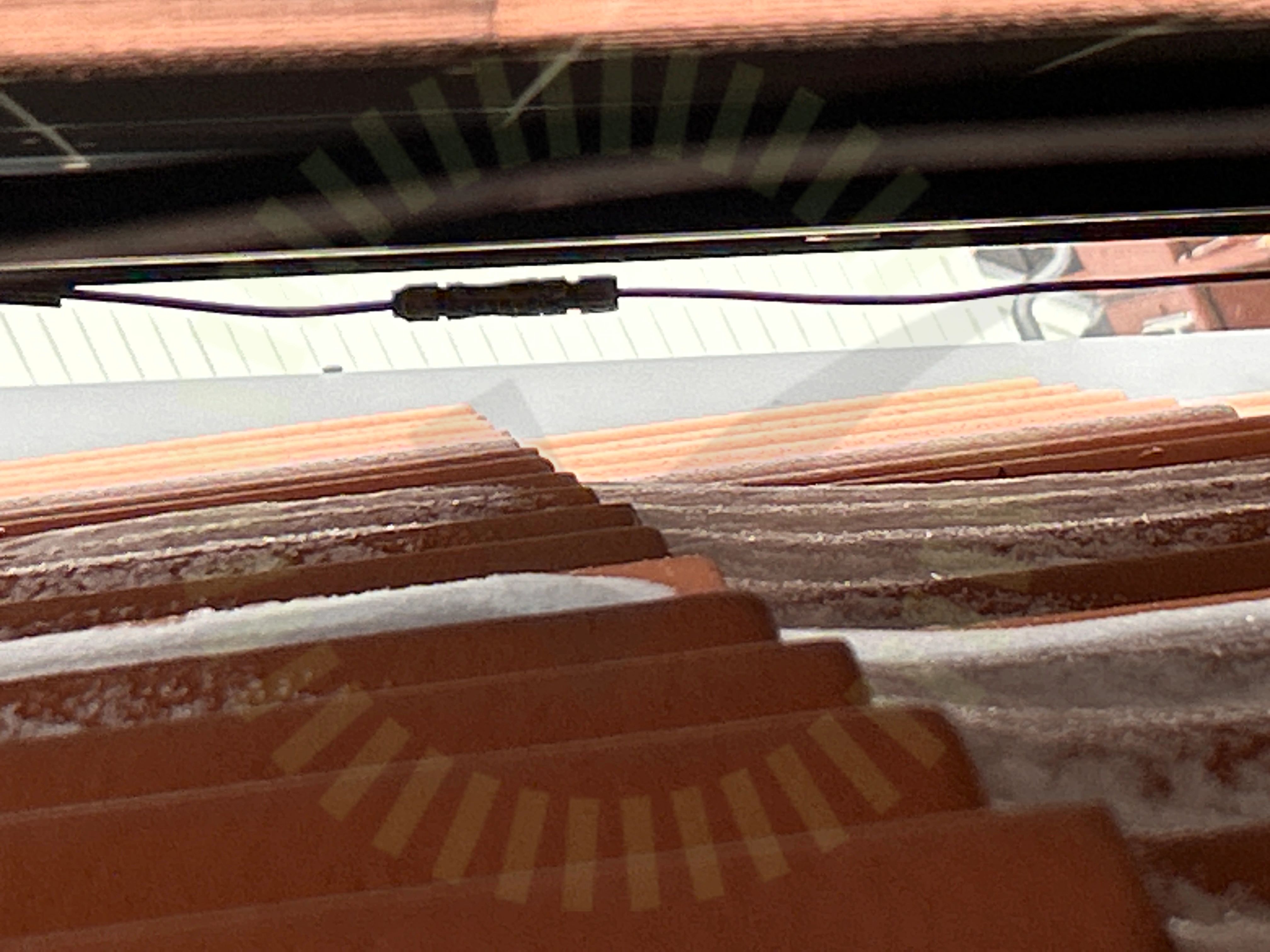

3.3 Stress på kontakter

Inte godkänd

Kontakter hänger fritt. Dragavlastning saknas.

3.4 Överlämnat datablad

Inte godkänd

Överlämnat datablad anger inte den panel som är monterad.

Godkända kontrollpunkter

14/18
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/31
AC Genomföringar

5.1 AC Genomföringar

Inte godkänd

Genomföring är inte tätad.

SS 436 40 00 (527.2.1)

5.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa där de går längs hängrännan. Bild ej möjlig.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

29/31
AC anslutning växelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordfelsbrytareJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
