Besiktningsrapport

9.0

Installation genom

Skandica Solar

Datum

22 maj 2024

Ort

Torslanda, Västra Götalands län

Ändklämmor

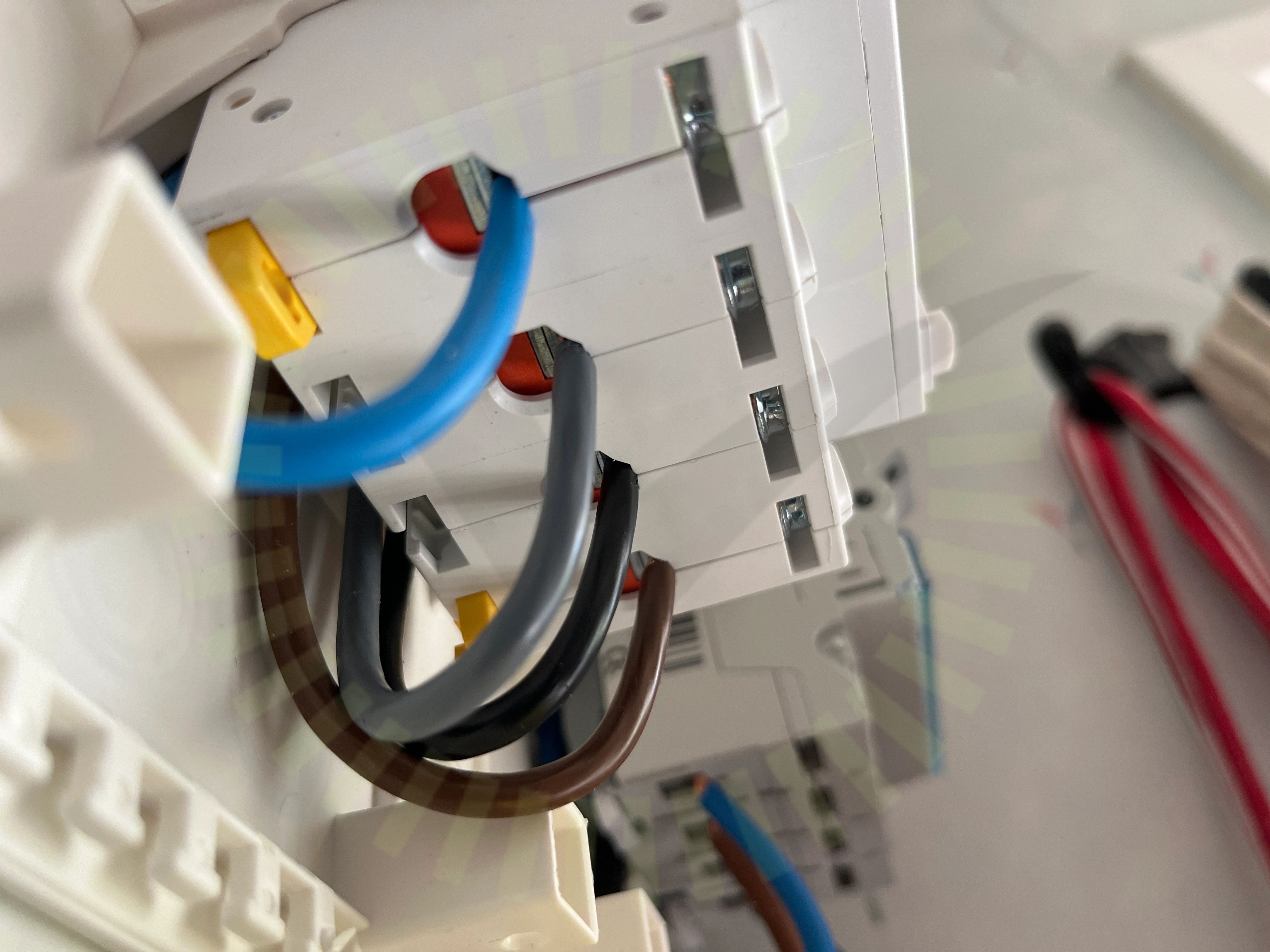

Anslutning av ledare

92% godkända8% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Råspont

VäxelriktareSAJ: R6-(3-15K)-T2

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Nordmount Panntak: Råspont

Anmärkningar

3/25

2.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.2 Ändklämmor

Inte godkänd

Ändklämman är vriden vilket gör att överlappningen blir för liten.

Nordmount: Panntäckta tak | Råspont - monteringsanvisning, Sida 8-9

2.3 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareRåspontens tjocklek (mm)Råspontsinfästning medtod 1ShimsSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndVäderbeständigt materialUnderliggande takpanna

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/36

5.1 Anslutning av ledare

Inte godkänd

Isoleringen är klämd i anslutningen.

SS 436 40 00 (134.1.4)

5.2 Jordfelsbrytare

Inte godkänd

JFB bryter inte på korrekt mA enligt tillverkarens anvisningar.

SAJ: R6-(3-15K)-T2 Series User manual 2023.01, Sida 23

Godkända kontrollpunkter

31/36

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max SpänningDC Min SpänningSträngdesign
