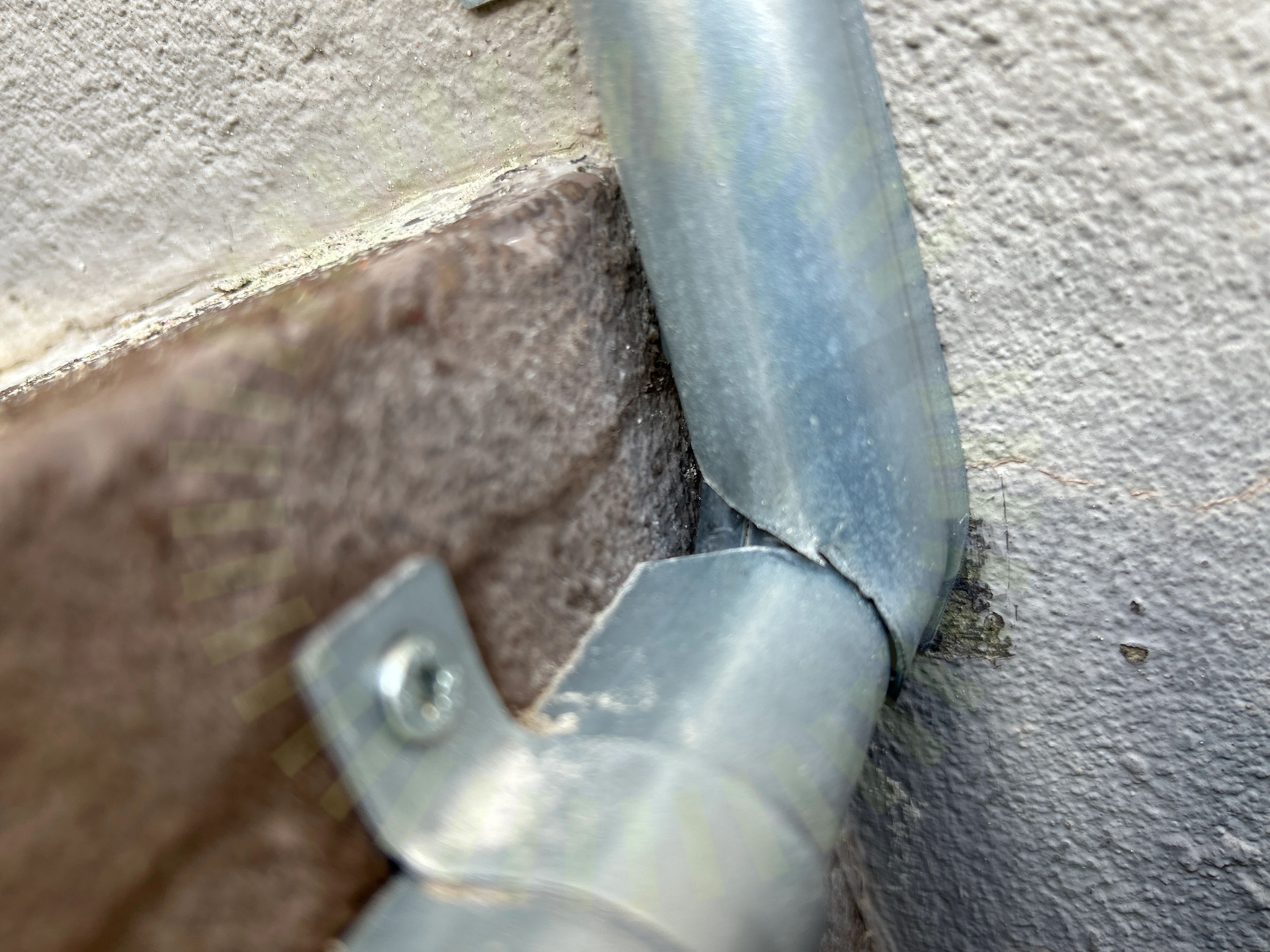

3.1 DC Kablage förläggning
Inte godkändKablaget ligger oskyddat vid skarp kant.
Besiktningsrapport
9.5
Installation genom
Energy Effective Solutions
Datum
31 januari 2024
Ort
bålsta , Stockholms län
94% godkända6% ej godkända
Om installationen
PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemK2: Standing Seam Clamps: Single Rail
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Astronergy: CHSM54M(BL)-HC
Godkända kontrollpunkter
17/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
GroWatt: MOD 3-10KTL3-XH
Anmärkningar
4/38

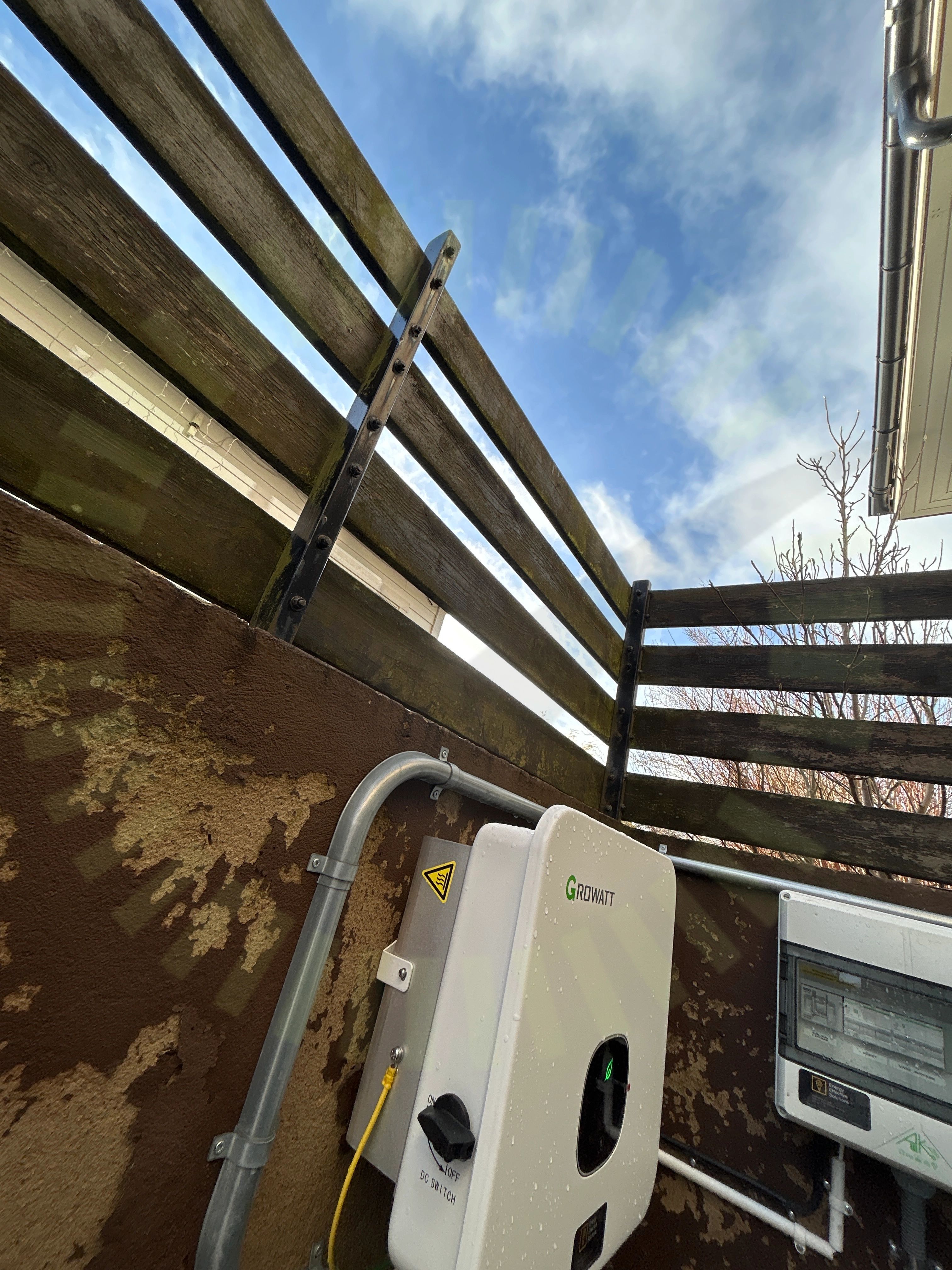

3.2 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 13
3.3 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42

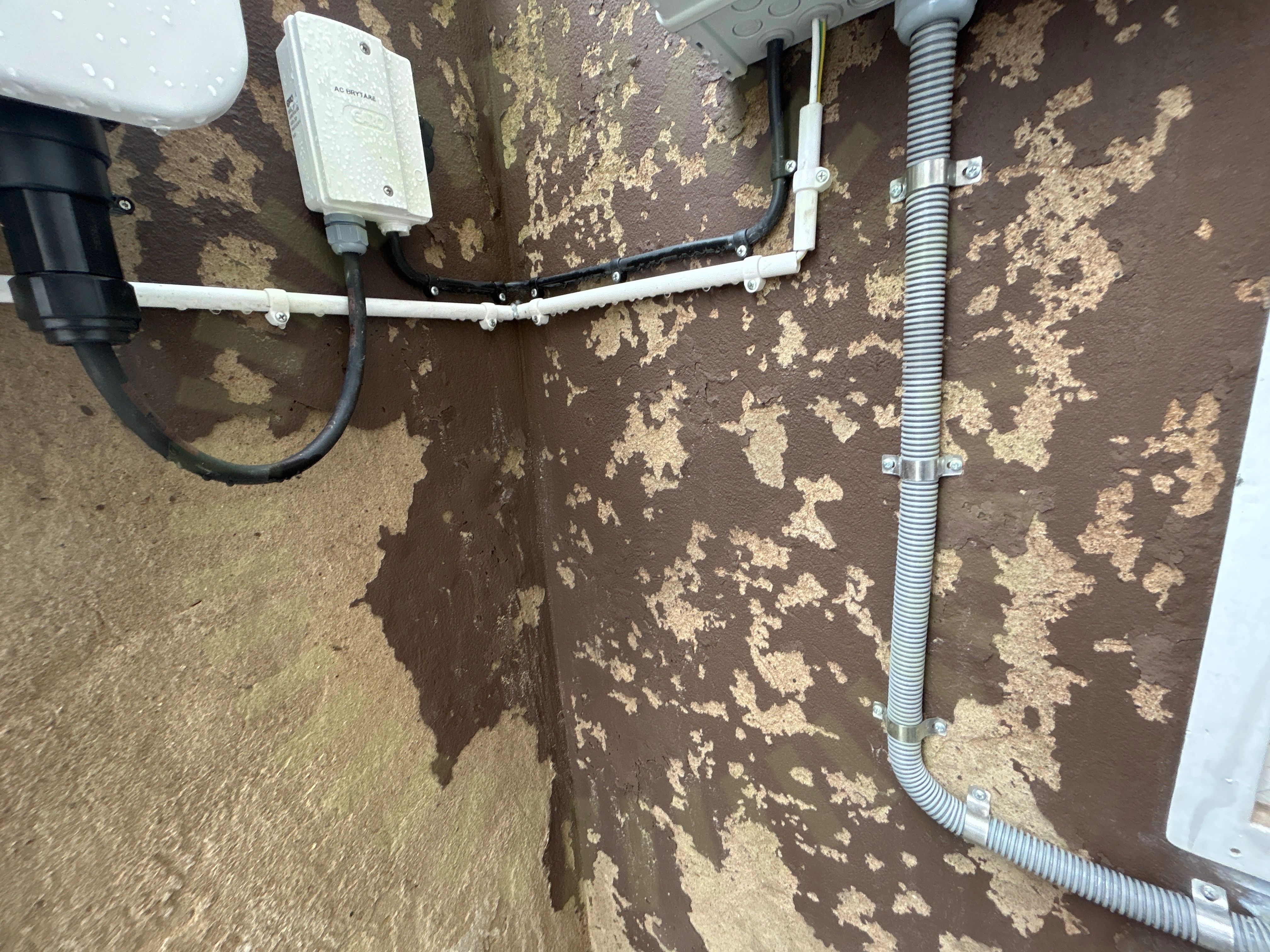

3.4 Väderbeständigt material
Inte godkändFlexslang och VP-rör ej UV-beständiga.
Godkända kontrollpunkter
34/38AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för likspänningVäxelriktarens IP klassning
K2: Standing Seam Clamps: Single Rail
Anmärkningar
3/21

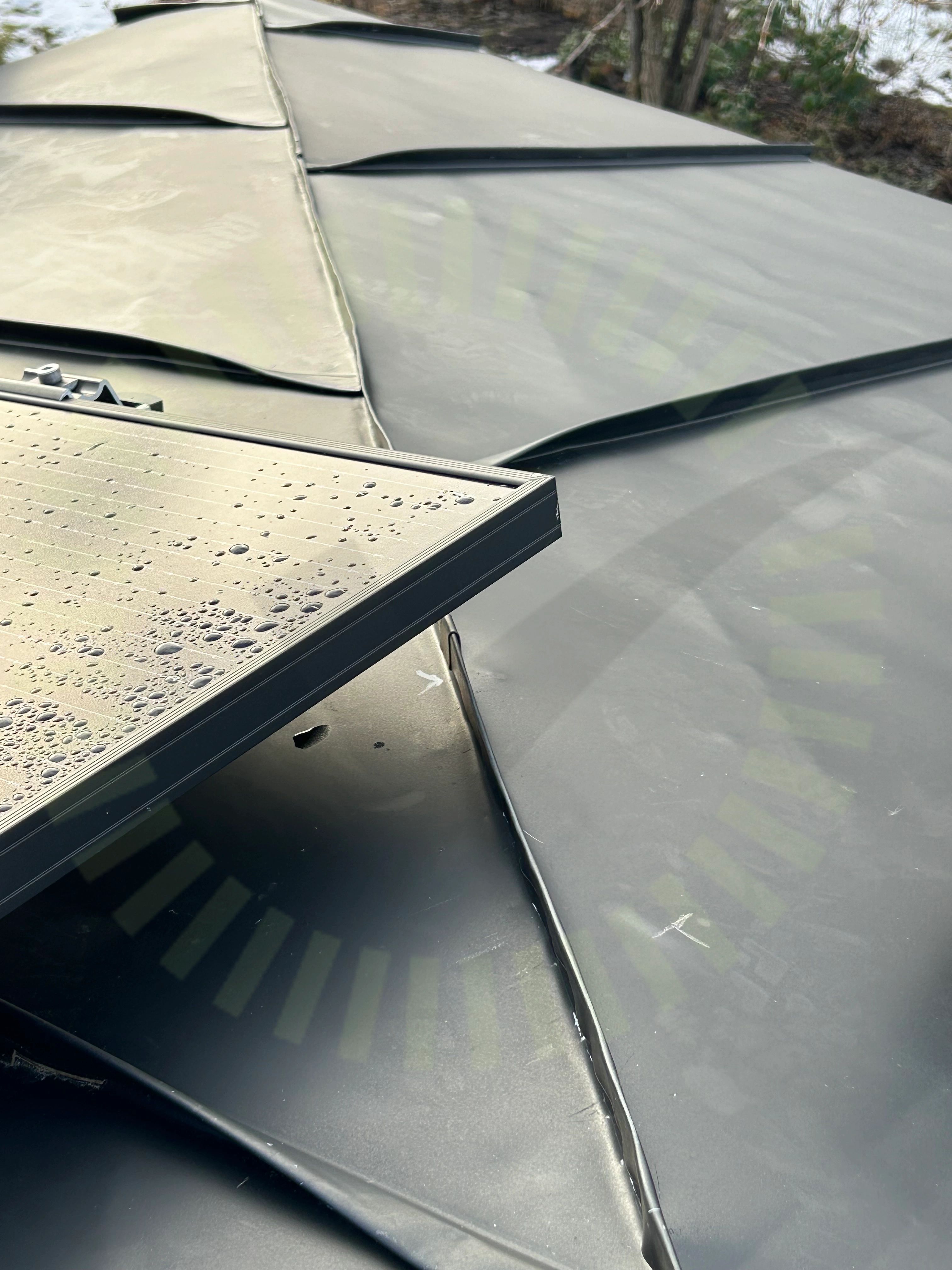

4.1 Placering
ÖverenskommelsePaneler sticker utanför takyta. Kund och installatör överens om avvikelse för att få plats med fler paneler.
4.2 Snö- och Vindlastberäkning
Inte godkändInmatad taklutning i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar

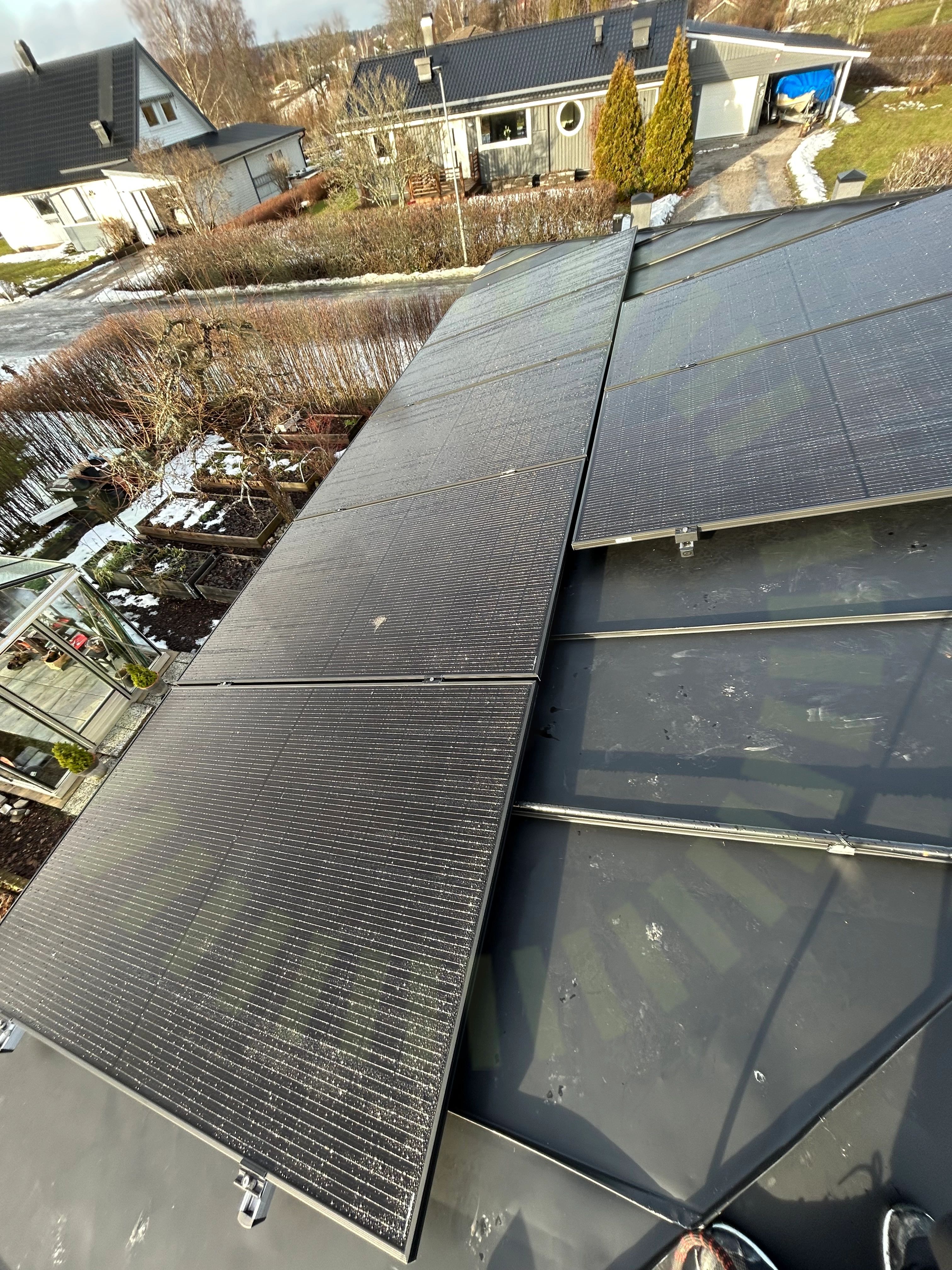

4.3 Termisk brytpunkt skenor
Inte godkändTermiskt brytpunkt saknas efter lastberäkningens anvisningar.
Standing Seam Clamps Assembly EN V4 | 1222, sida 17
Godkända kontrollpunkter
18/21CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningVal av klämmaVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

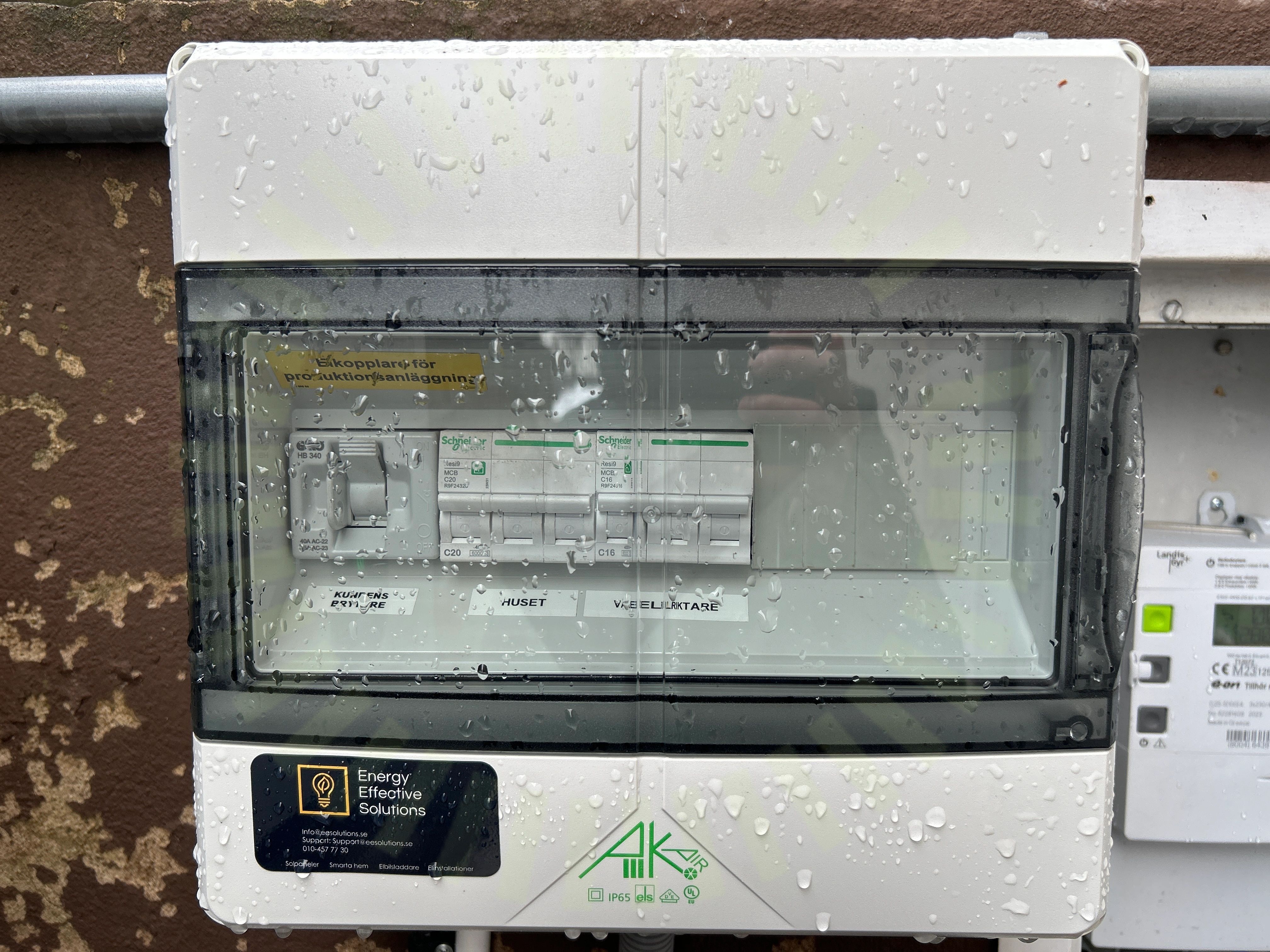

Undercentral
Anmärkningar
1/7
6.1 Fasskena
Inte godkändFasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
