Besiktningsrapport

8.5

Installation genom

Energihem

Datum

3 april 2023

Ort

Järfälla, Stockholms län

Klämmornas placering

Stress på kontakter

Skenskarvar

+ 1

90% godkända

10% ej godkända

Om installationen

Paneler

JA Solar: JAM60S20/21 355-375MR

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Installerad av Energihem som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (2)Kapsling (8)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (29)Tak 1, JA Solar: JAM60S20/21 355-375MR (17)Tak 1, SolarEdge: S-Serie (5)Varselmärkning (4)Växelriktare (26)

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av sträng saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för anläggning.

ELSÄK-FS 2022:1 (3 kap. § 6)

Kapsling

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/29

4.1 Dräneringshål pekar neråt

Inte godkänd

Klämmans dräneringshål är vänt åt fel håll.

Tillverkarens anvisningar

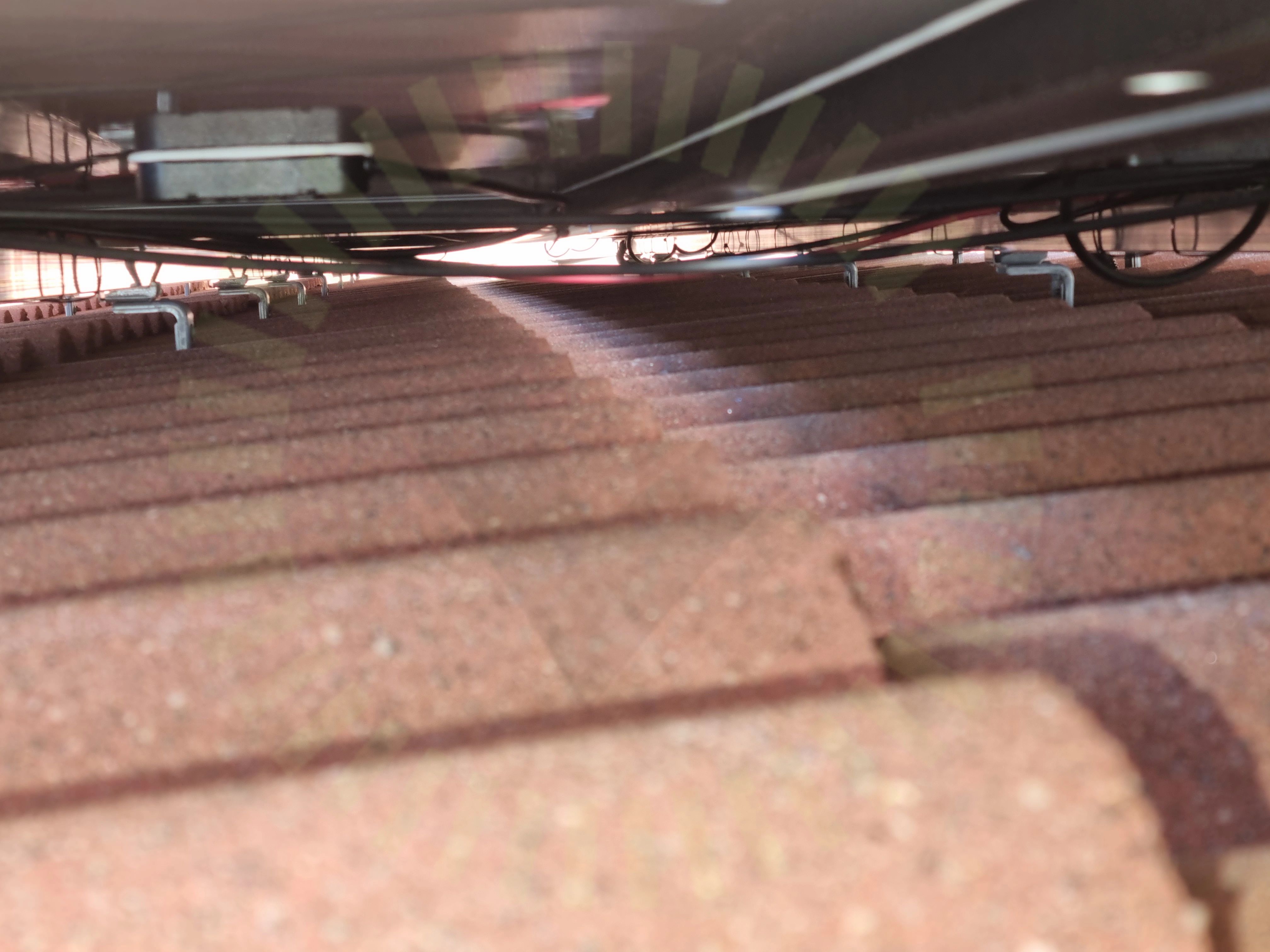

4.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

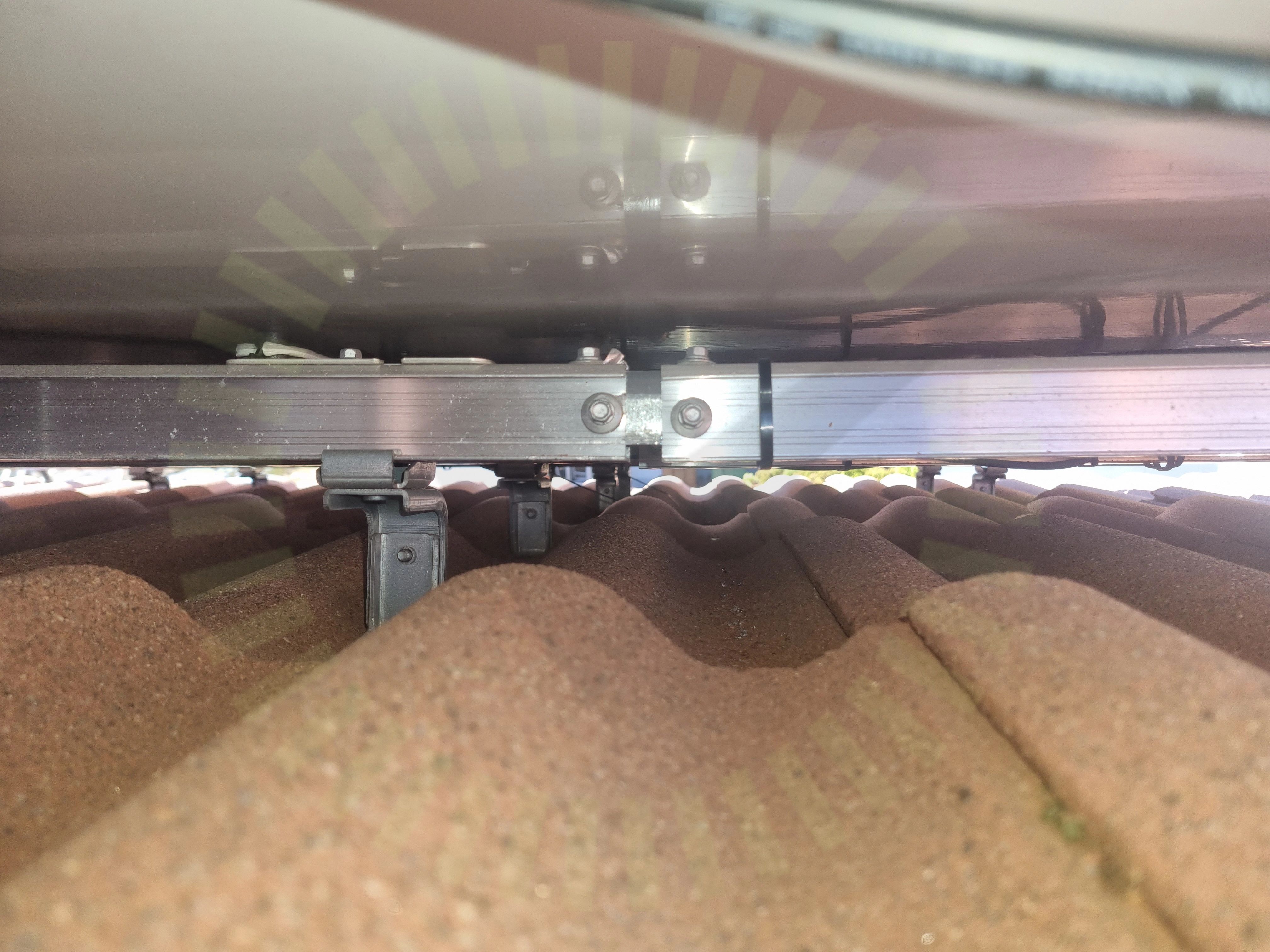

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

4.5 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

4.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/29

Använd skruv för klämma

DC kabel förläggning

Främmande material

Förstärkningsskruv

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Shims

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Takets lutning

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/29

Takgenomföring

Tak 1, JA Solar: JAM60S20/21 355-375MR

Anmärkningar

2/17

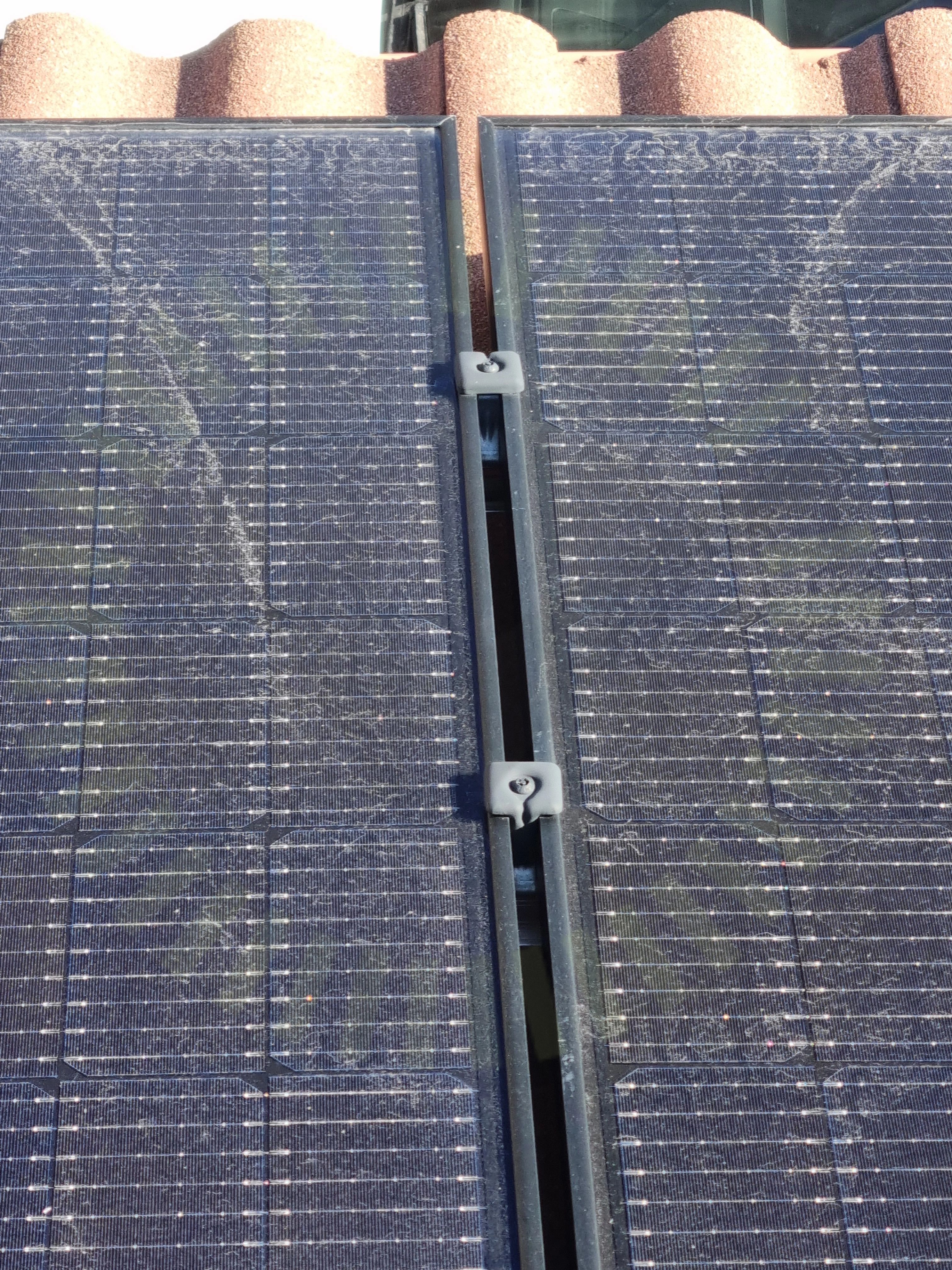

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

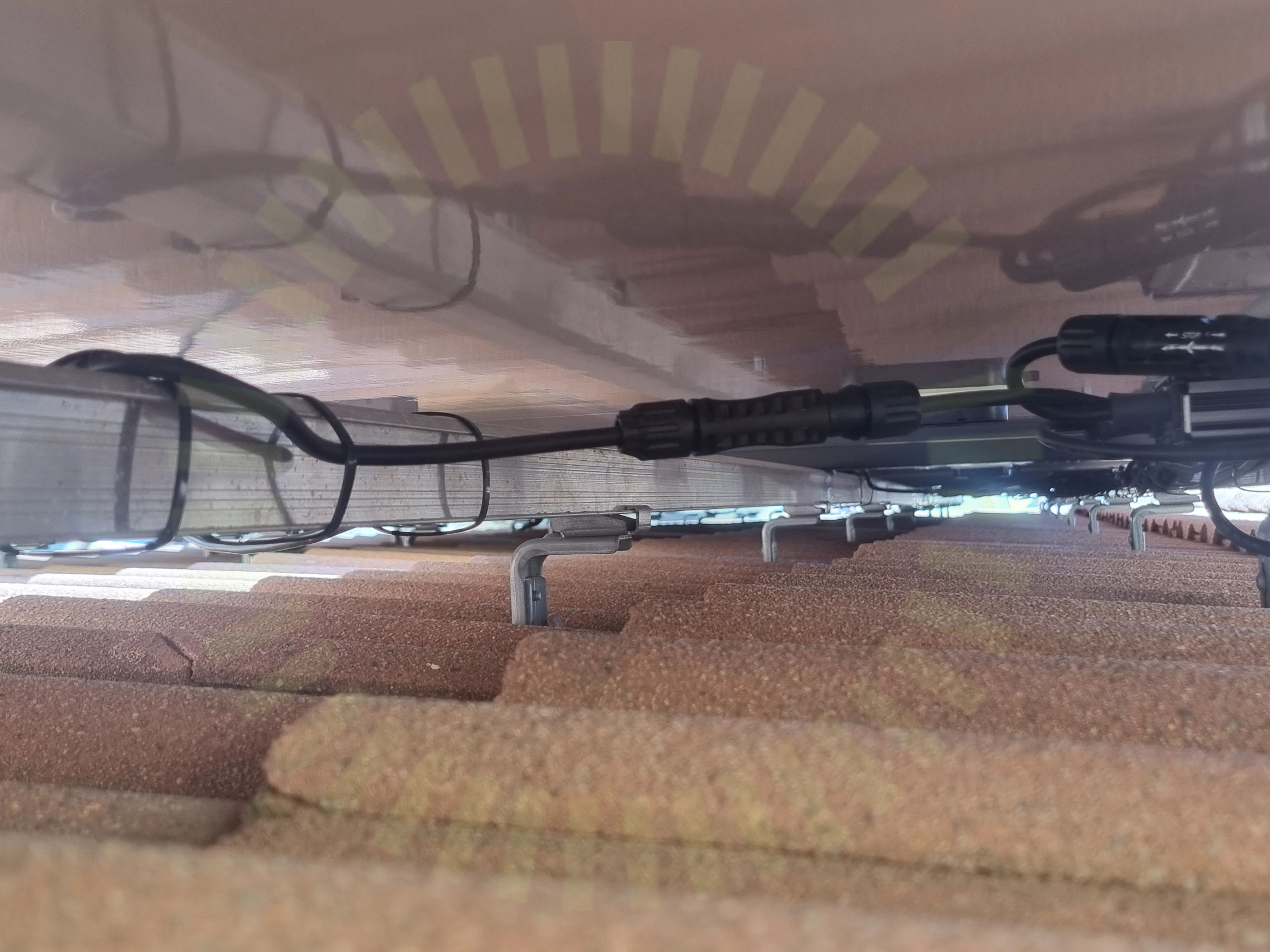

5.2 Stress på kontakter

Inte godkänd

Kablage för kontakter utsätts för drag åt vardera håll.

Godkända kontrollpunkter

14/17

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, SolarEdge: S-Serie

Godkända kontrollpunkter

4/5

Dragavlastade

Fastsäkring av produkt

Kontakter

Placering

Ej tillgängligt vid besiktning

1/5

Kompatibilitet

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

26/26

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av växelriktare

Förskruvning

Huvudsäkring

Infästning

Ledare Fastspända

Märkning

Säkringsdimension

Tätningsinsatts

Ventilation

Vinkel

Växelriktarens kontakter
