Institutet för Solenergikvalitet

Besiktningsrapport

7.3
x

Installation genom

Nordens Solvärme

Datum

16 juni 2023

Ort

Simrishamn, Skåne län
Skenornas infästning
Förbindelse av kontakter
Säkerhetsavstånd
77% godkända23% ej godkända

Om installationen

PanelerSiddite: NB700-66M
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG15-20RT
TillbehörElmaterial: Kapsling
Nordens Solvärme

Installerad av Nordens Solvärme som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

13/28

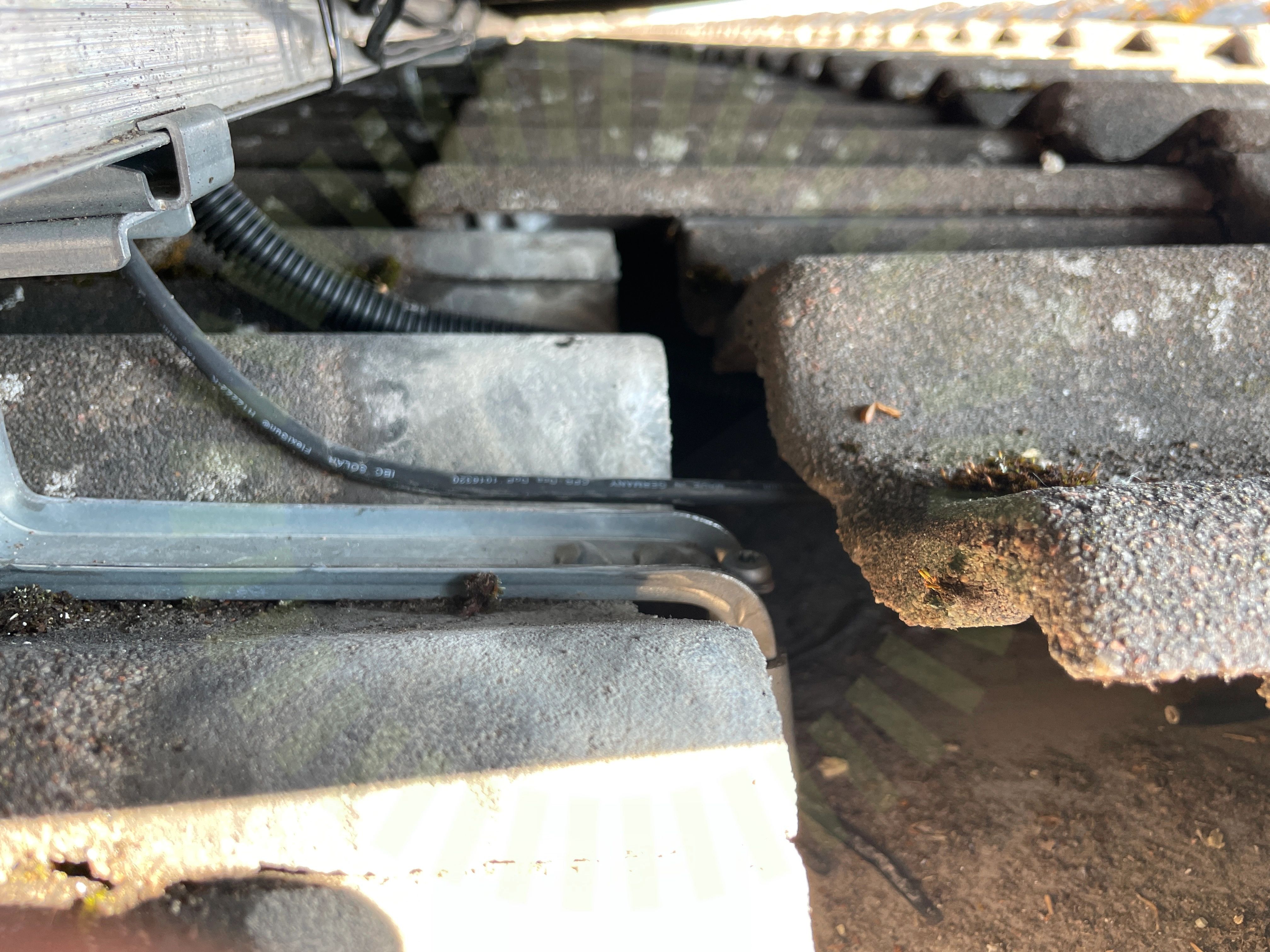

DC kabel förläggning

2.1 DC kabel förläggning

Inte godkänd

Ledare ligger oskyddad mellan takpannor

Kabeluppfästning

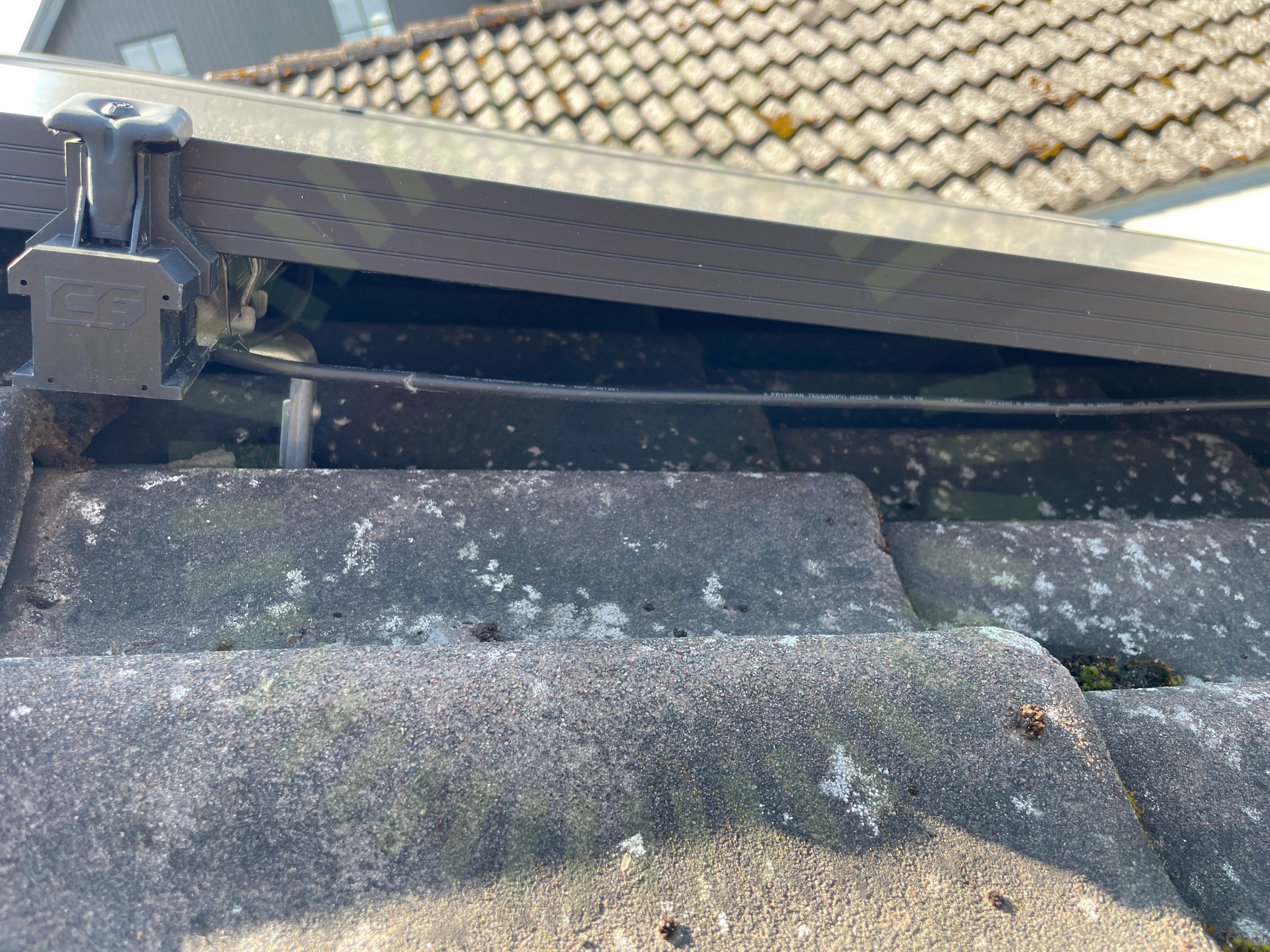

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Klämmans dräneringskanal

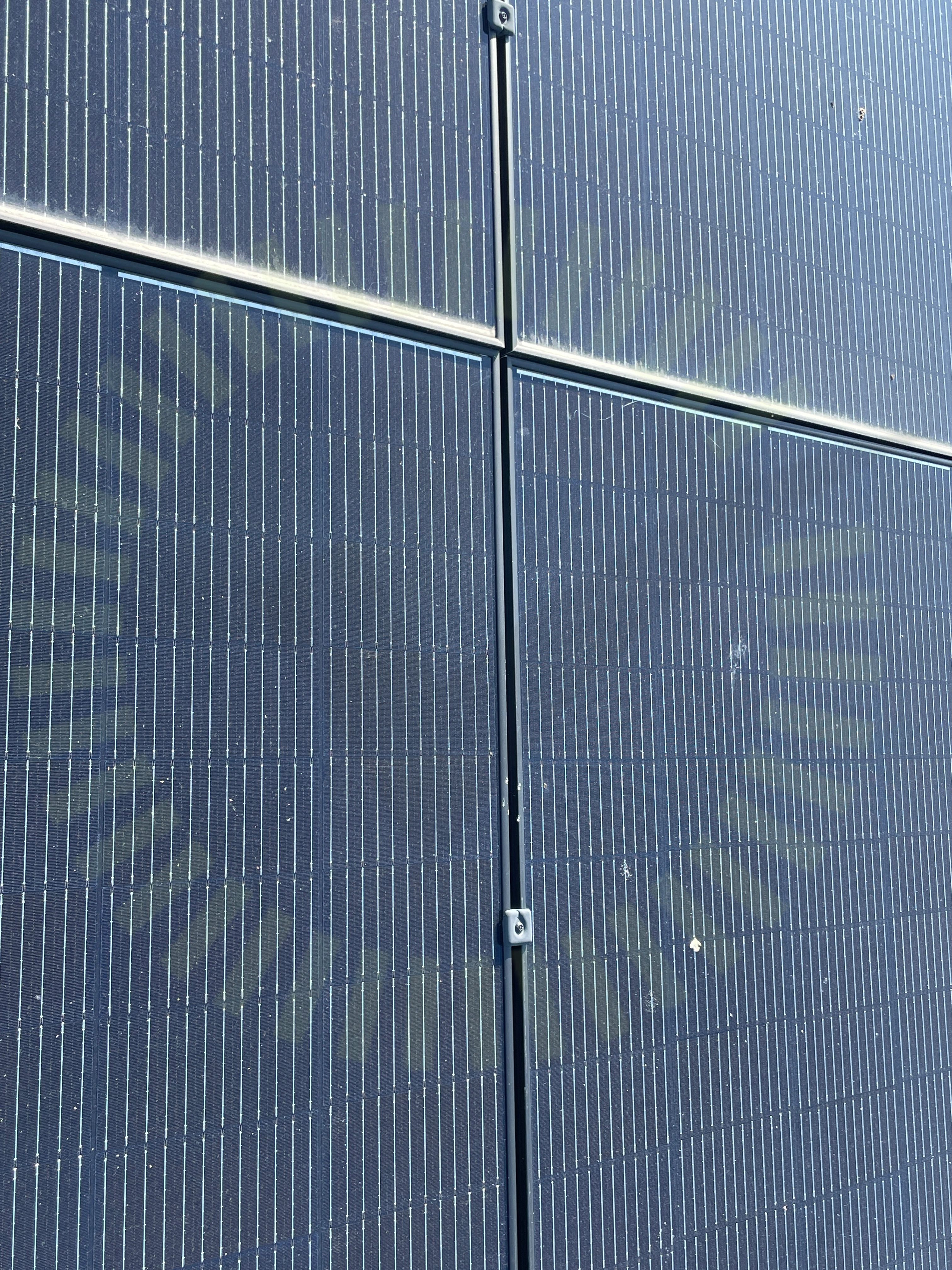

2.3 Klämmans dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Klämmans placering i skena

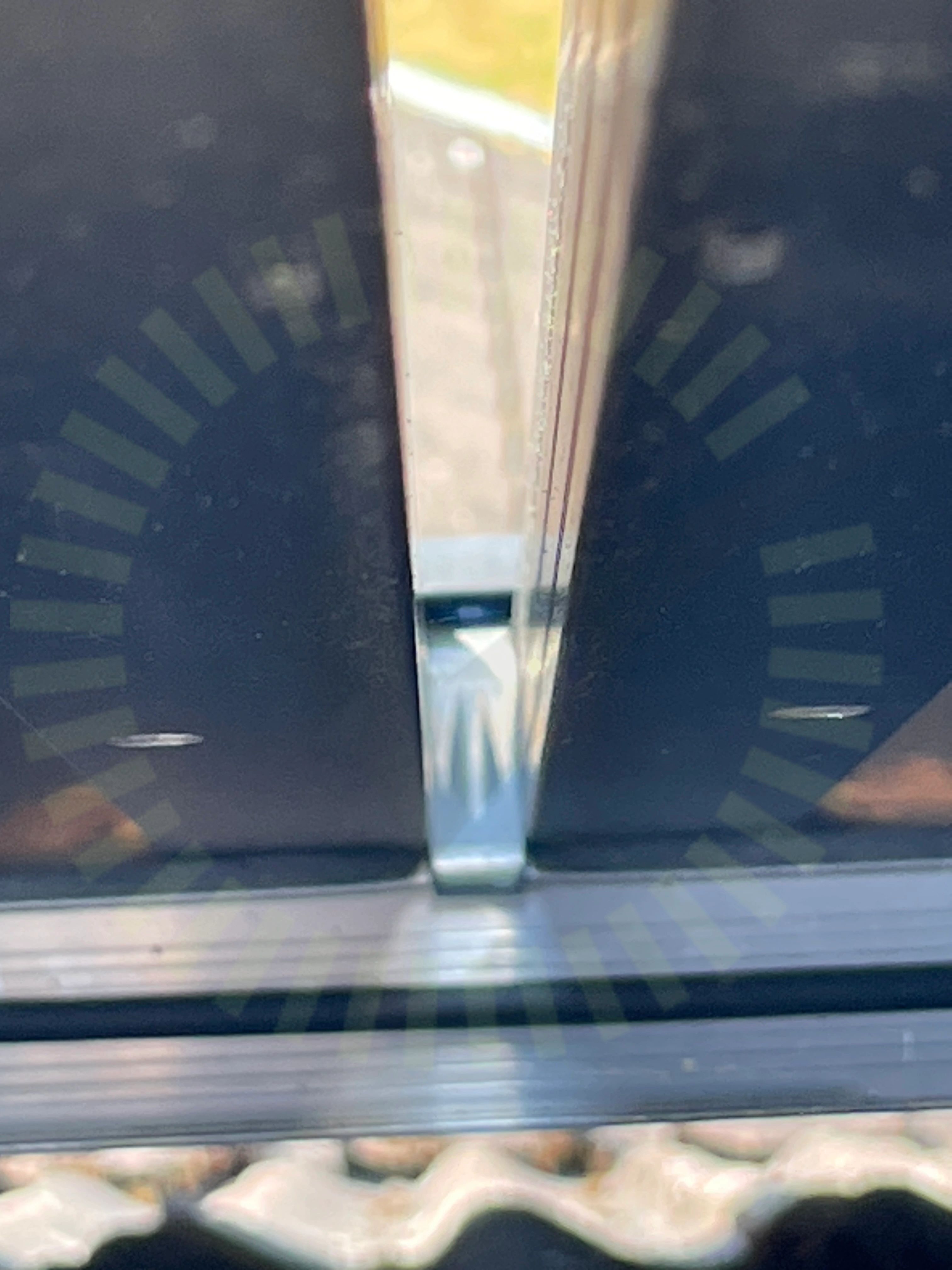

2.4 Klämmans placering i skena

Inte godkänd

Klämman är för hårt åtdragen och har skadat skenan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13
Skador

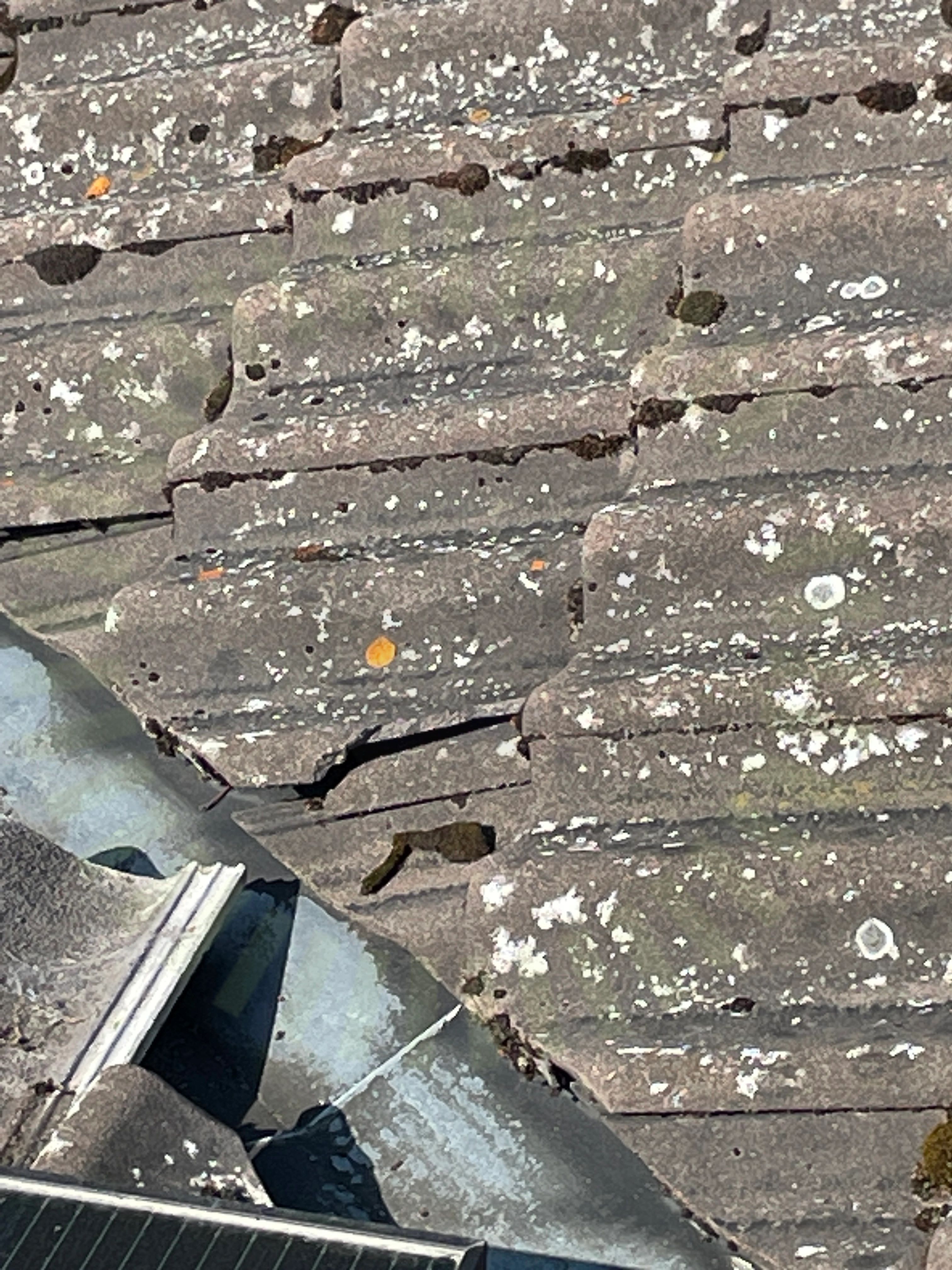

2.5 Skador

Inte godkänd

Skador noterade på delar av taket

2.6 Panelstorlek

Inte godkänd

Panelens storlek överstiger max panelstorlek för tillverkaren av montagesystemet.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1
Takgenomföring

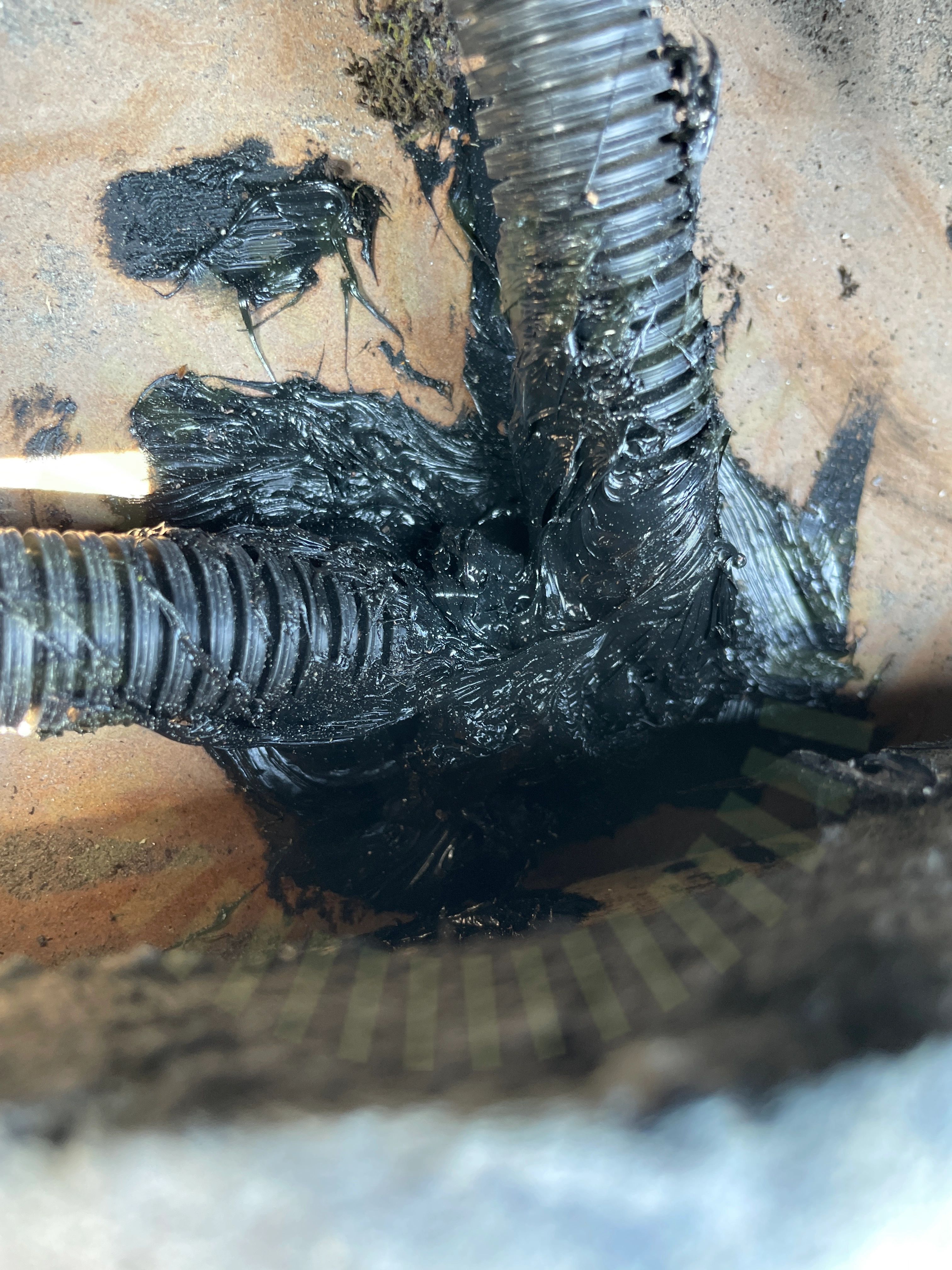

2.7 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Skenornas infästning

2.8 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning som kund har fått är inte för ESDEC system.

Tillverkarens montageanvisningar
Säkerhetsavstånd

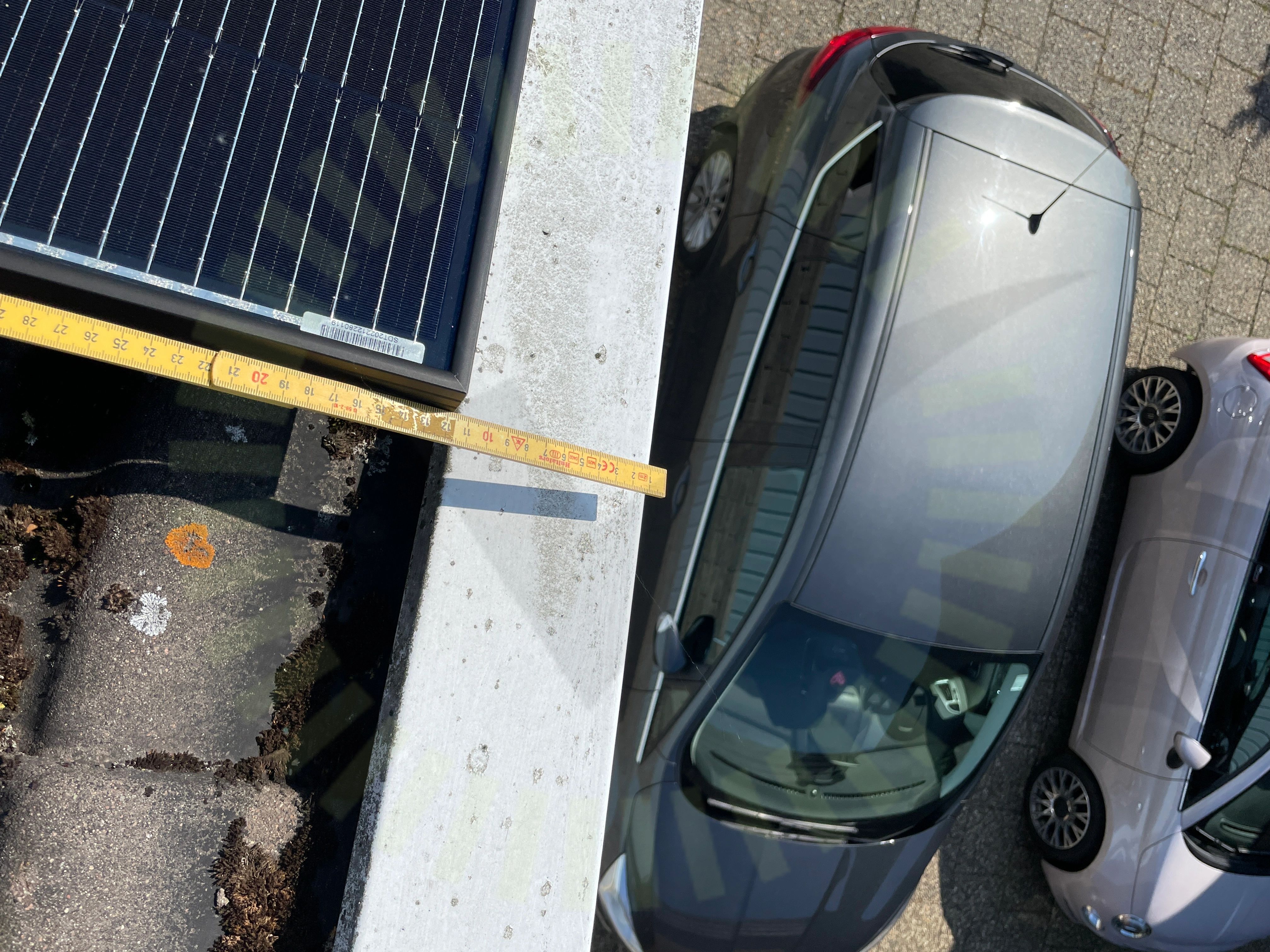

2.10 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant. Gäller även på andra takytor till t.ex ränndalen.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

2.11 Termisk brytpunkt skenor

Inte godkänd

Lastberäkning saknas för projektet. Korrekt underlag för inspektion ej tillgänglig.

Snö- och vindlastberäkning

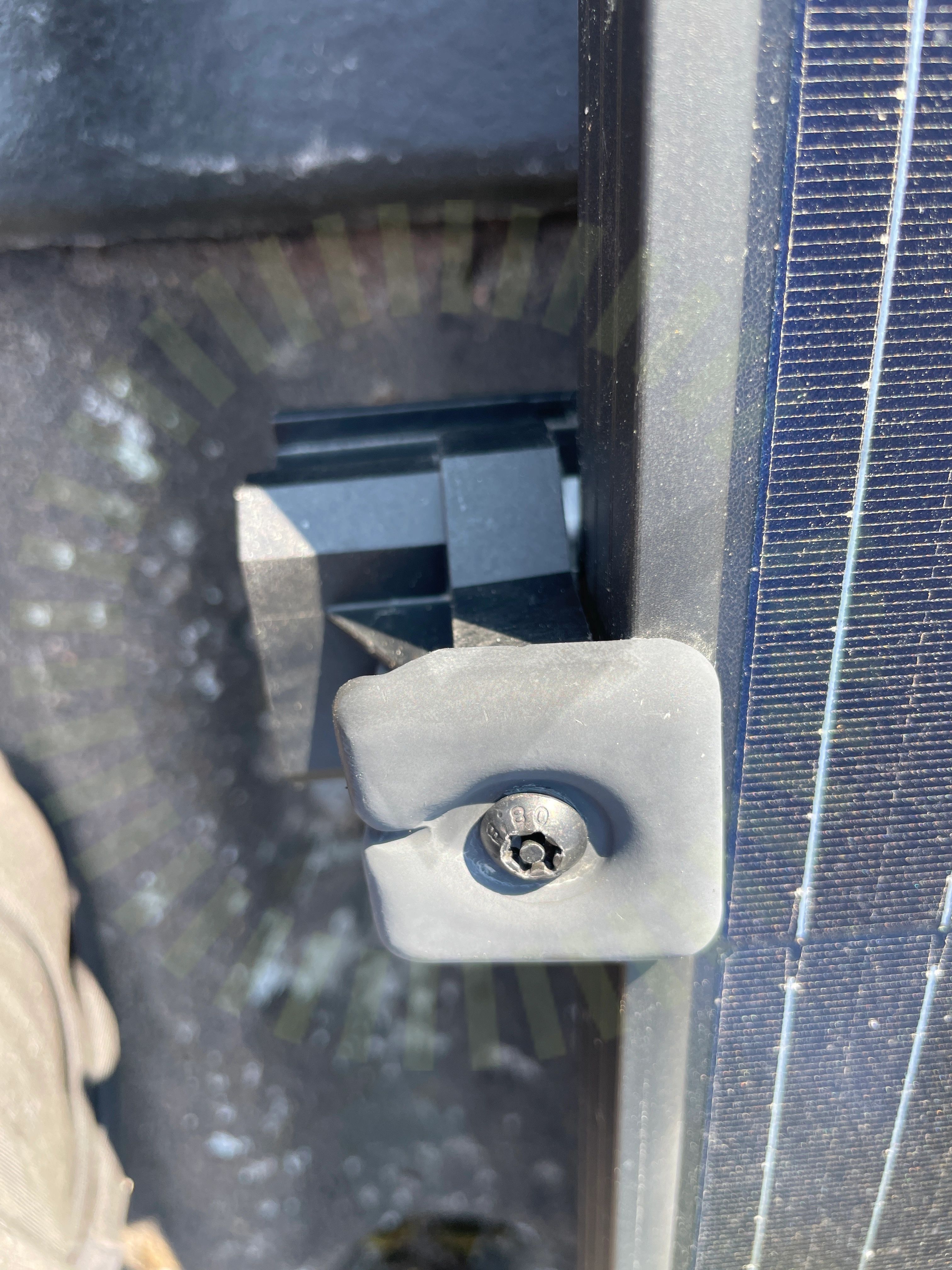

Ändklämmor

2.12 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Ändfäste sitter ej fast.

2.13 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/28
Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningMittklämmorPanelramens höjdPotentialutjämningsledareSkenans utstick för klämmaSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Siddite: NB700-66M

Anmärkningar

5/15
Föremål mot bakstycke

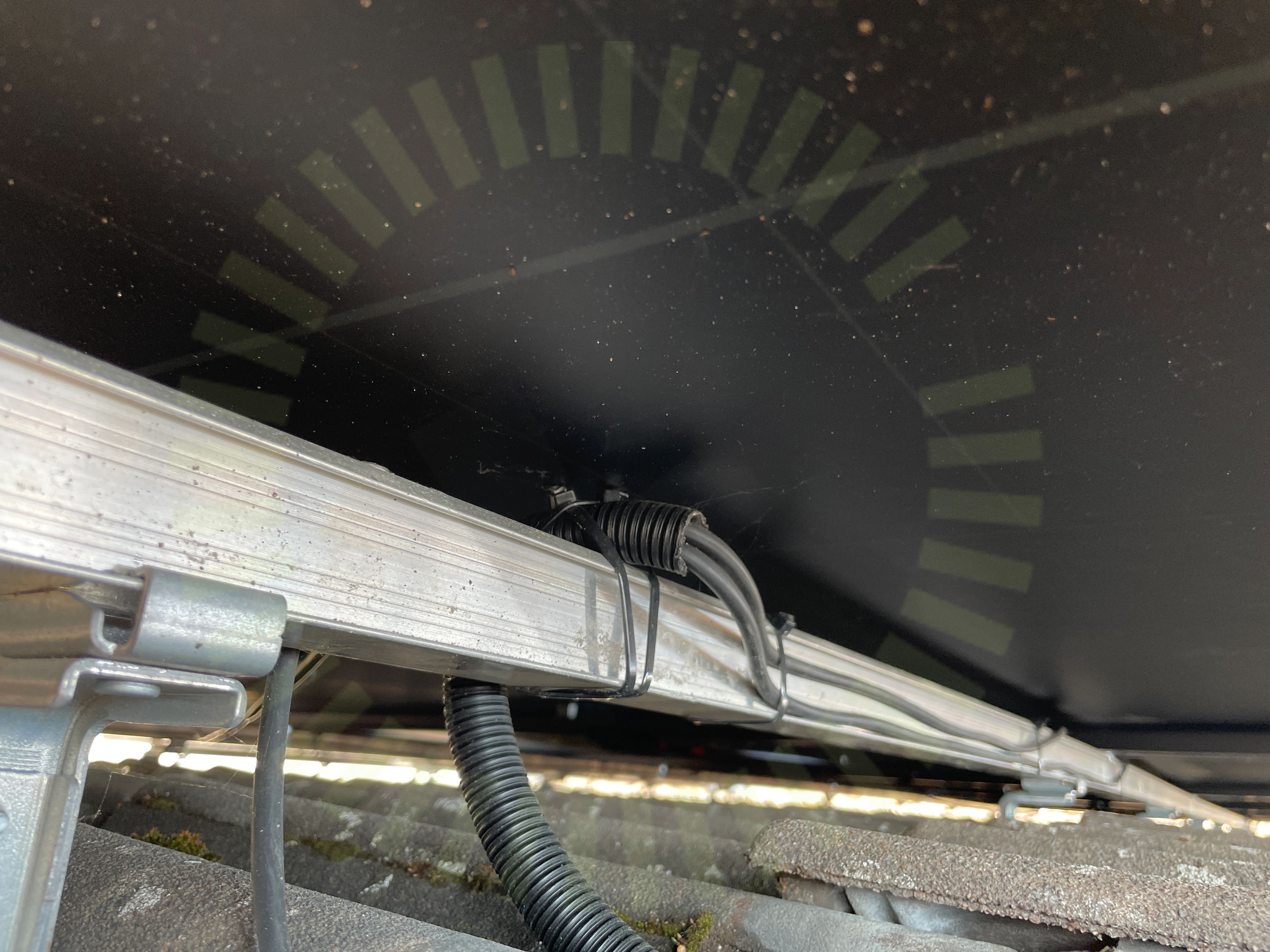

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

Panelramar separerade

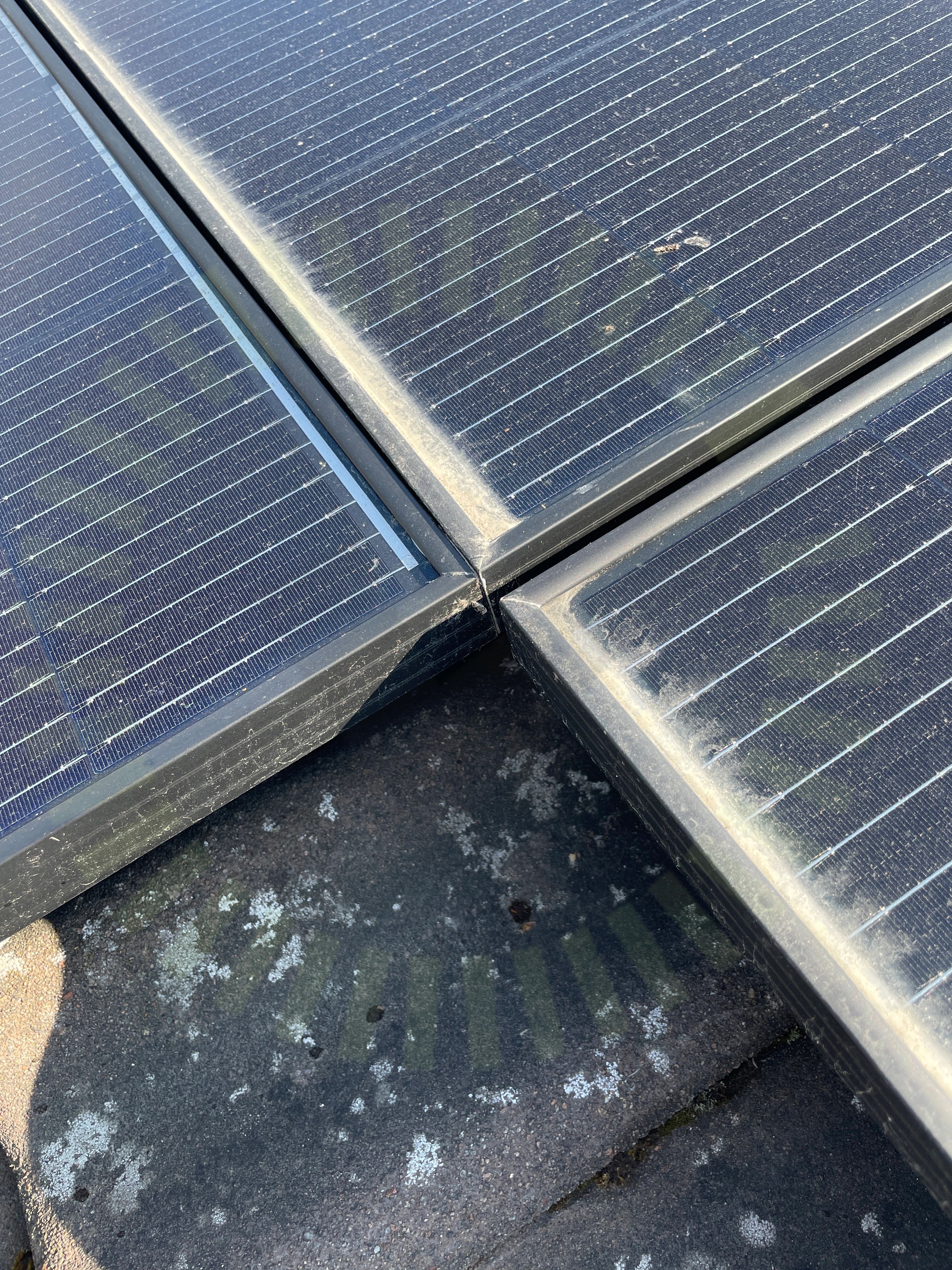

3.2 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

3.3 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Installationsmanual är ej överlämnad.

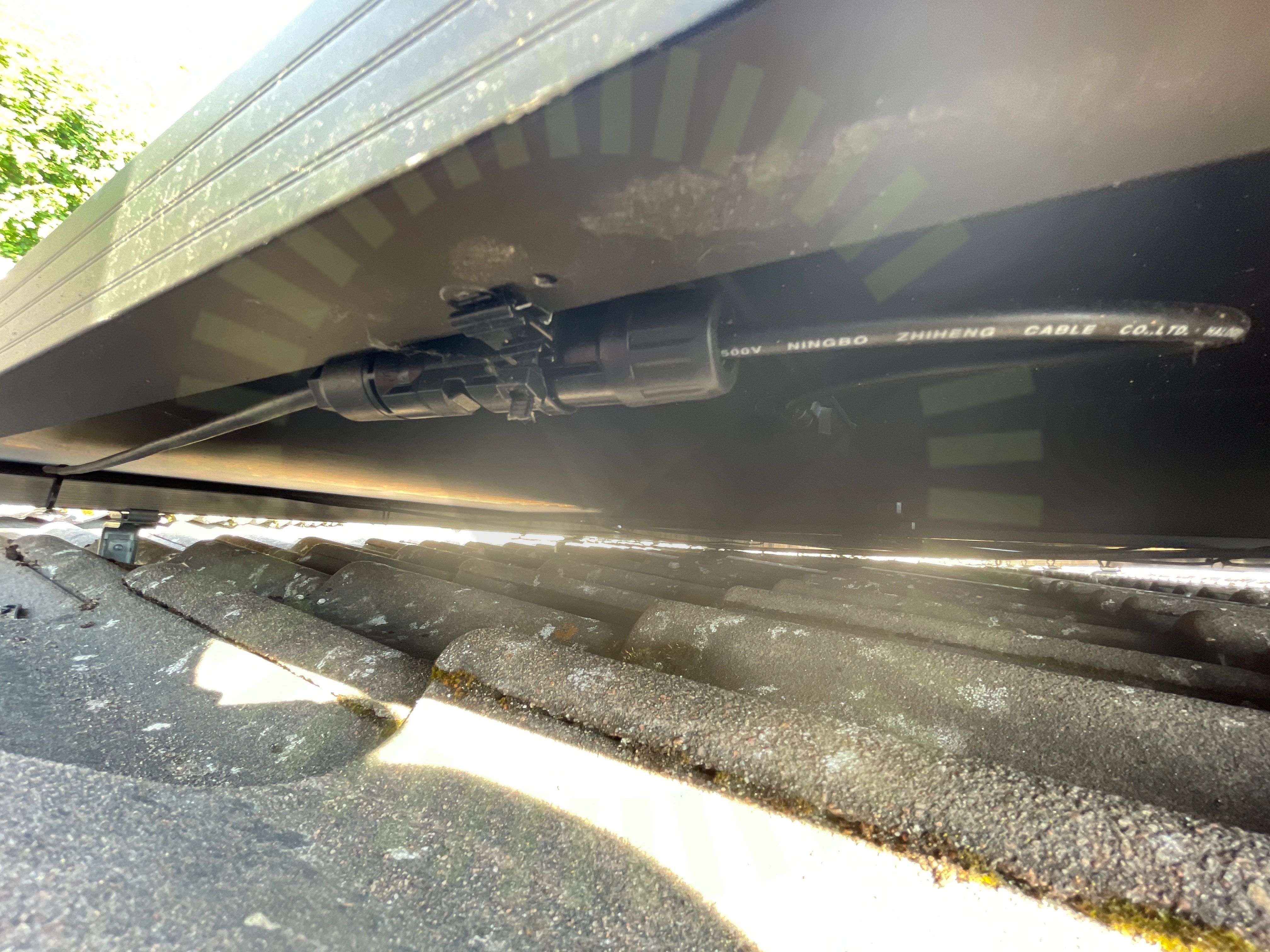

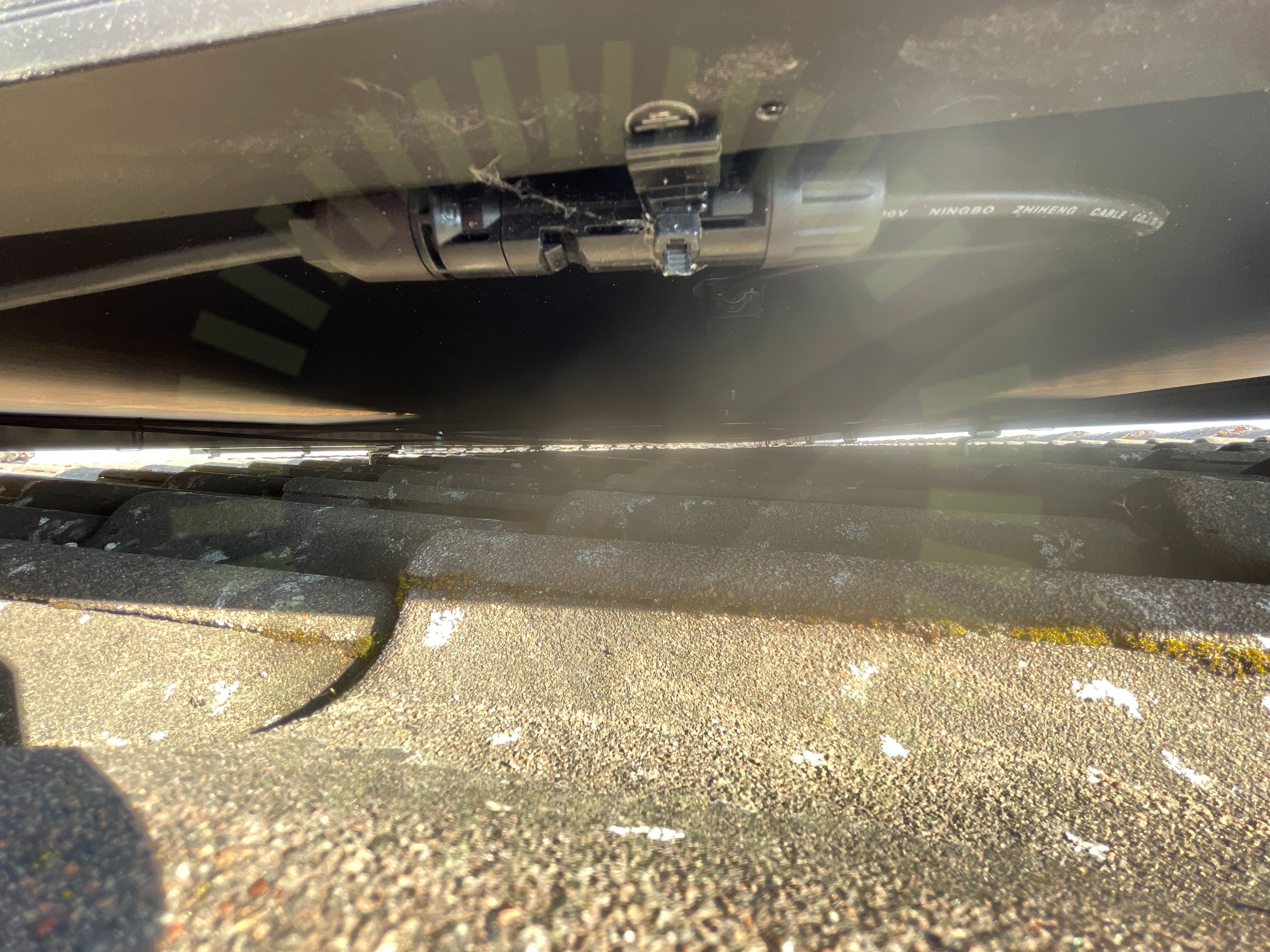

Förbindelse av kontakter

3.4 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526
Kontaktdon

3.5 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

8/15
DräneringshålKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/15
Klämmornas placeringSträngförläggning

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

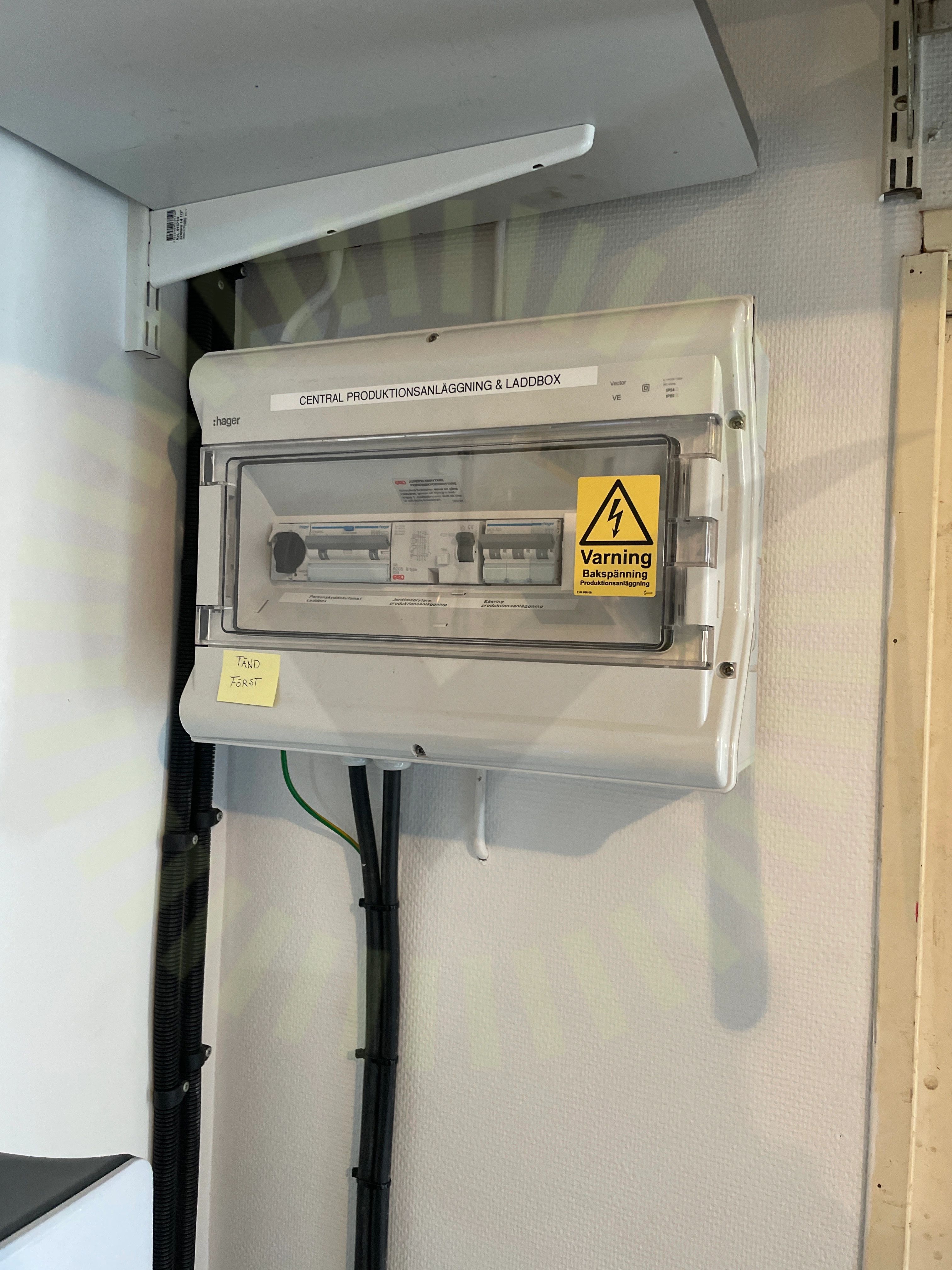

Informering av solceller

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/33

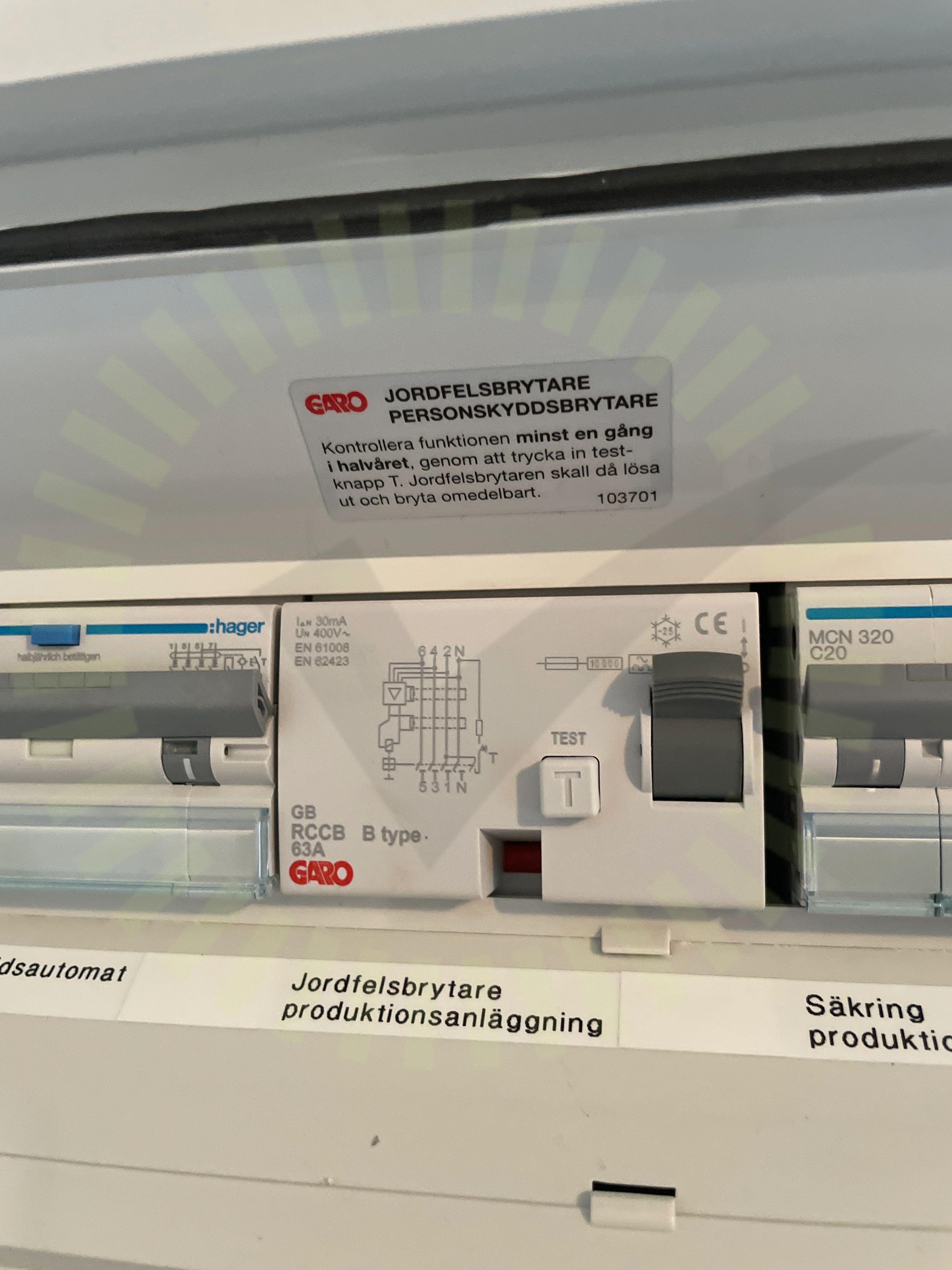

Jordfelsbrytare

6.1 Jordfelsbrytare

Rekommendation

Tillverkaren rekommenderar att en extern JFB bryter på 300mA. Är en 30mA JFB installerad.

SG3.0-20RT-UEN-Ver18-202212, Sida 34

6.2 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas. 17.5kW installerat öst/väst med låg lutning. Effekten kan överstiga säkringen vid vissa förhållanden.

Godkända kontrollpunkter

30/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33
Strängdesign
