Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

DT Energi/Dalaträhus Energi AB

Datum

11 september 2024

Ort

Hålanda, Västra Götalands län
Kopplingslåda böjradie
CC mått Infästning
Kabelinföringar
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemNordmount: Plåttak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörEastron: Sigen Sensor TP-CT120-DH
DT Energi/Dalaträhus Energi AB

Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

Batteri

Anmärkningar

1/5
Sammansättning av komponenter

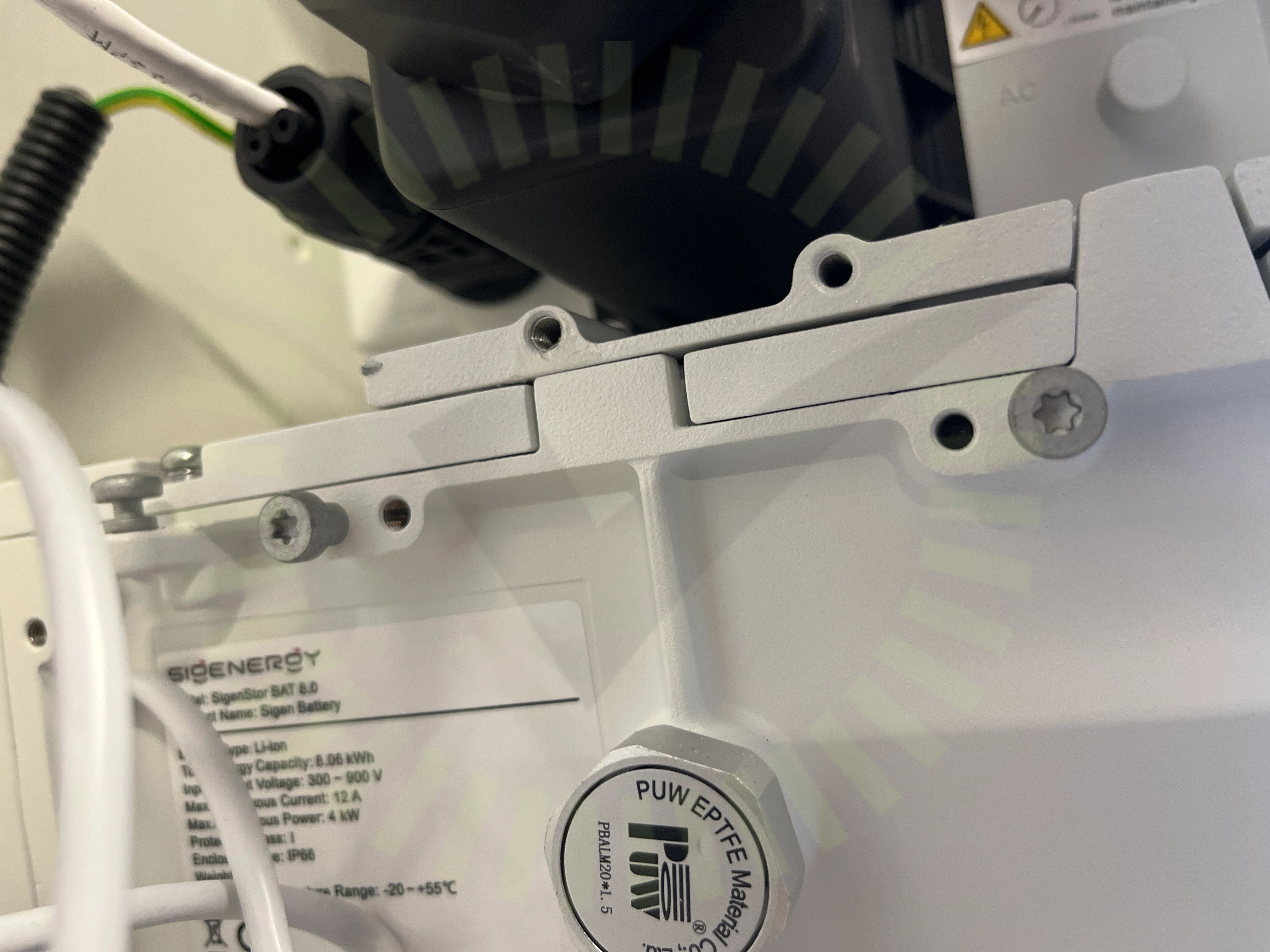

2.1 Sammansättning av komponenter

Inte godkänd

Batteriet och växelriktaren är inte ihopsatt.

SigenStor Home Installation Guide Version: 02, Sida 13-14

Godkända kontrollpunkter

4/5
KåporPlacering bärighetSkadorTillgång till batteriet

Smartmätare

Anmärkningar

1/6

3.1 Anslutning av CT klämmor

Kundkommentar

Smartmätarens faser är inte samma som vattenfall, kund önskar flytta dessa så det blir samma.

Sigen Sensor TP-CT120-DH (SDM630MCT 40mA 120A) User Manual_EN V3.6, Sida 24

Godkända kontrollpunkter

2/6
Fastsäkring av produktSkador signalkablage

Ej tillgängligt vid besiktning

3/6
Matning till smartmätarePlacering av CT klämmorSignalkabel till växelriktaren

Säkerhetsbrytare AC

Anmärkningar

1/7

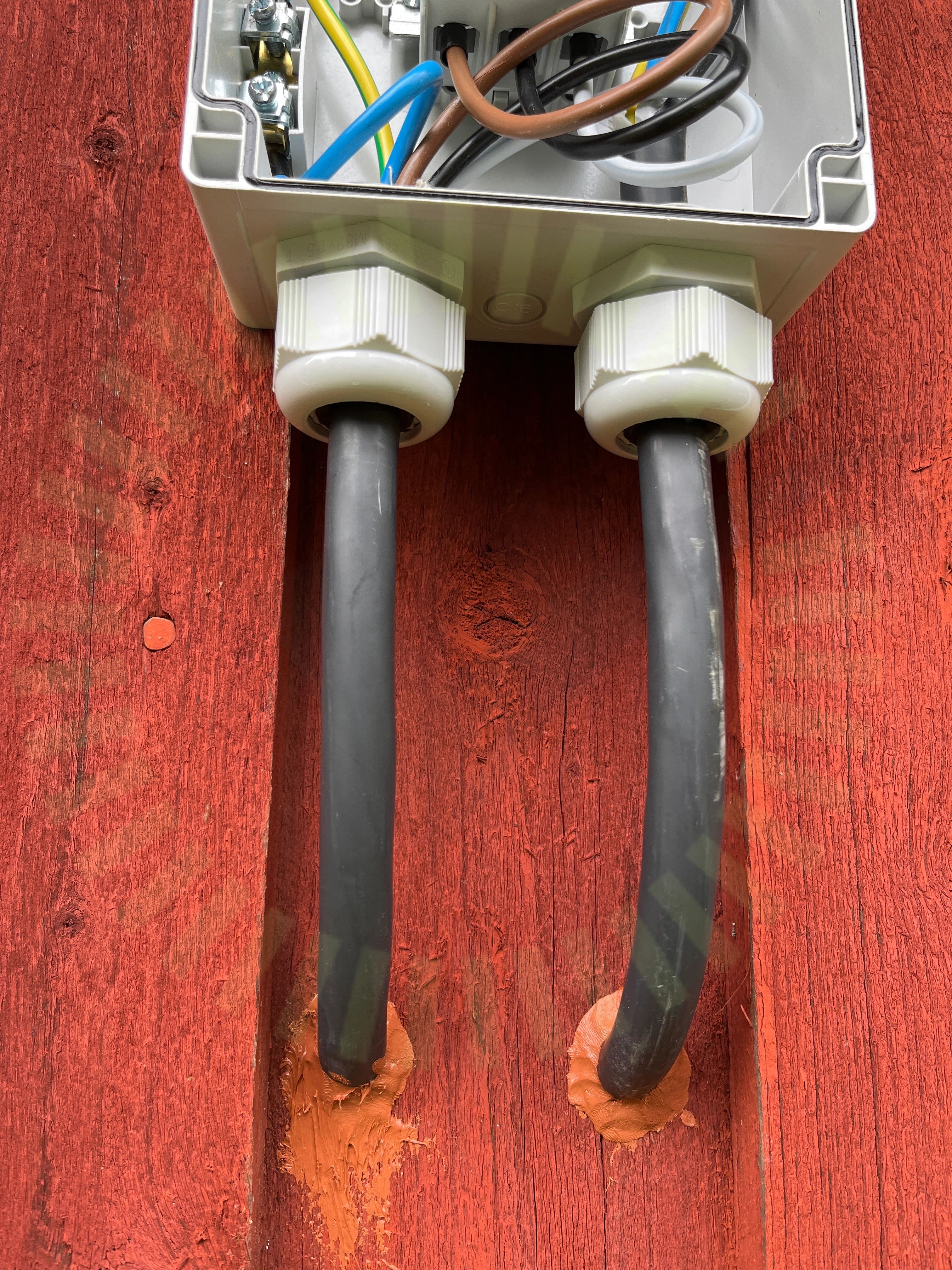

Kabelinföringar

4.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10RT-B54HBT

Anmärkningar

1/18

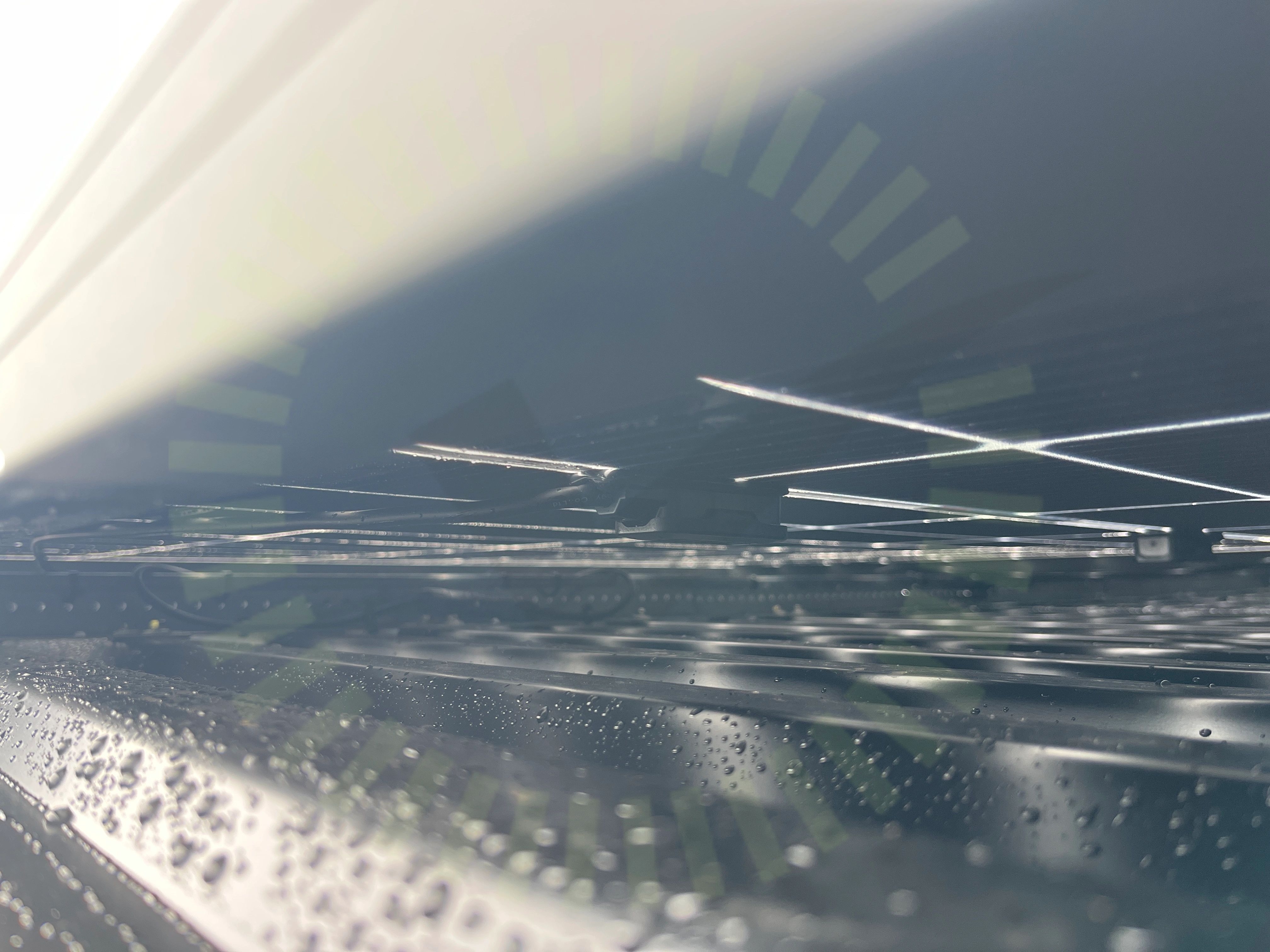

Kopplingslåda böjradie

5.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/18
Avstånd till havAvstånd till ytaDräneringshålFästens placeringFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/18
Förbindelse av kontakterSträngförläggning

Tak 1, Nordmount: Plåttak

Anmärkningar

1/19

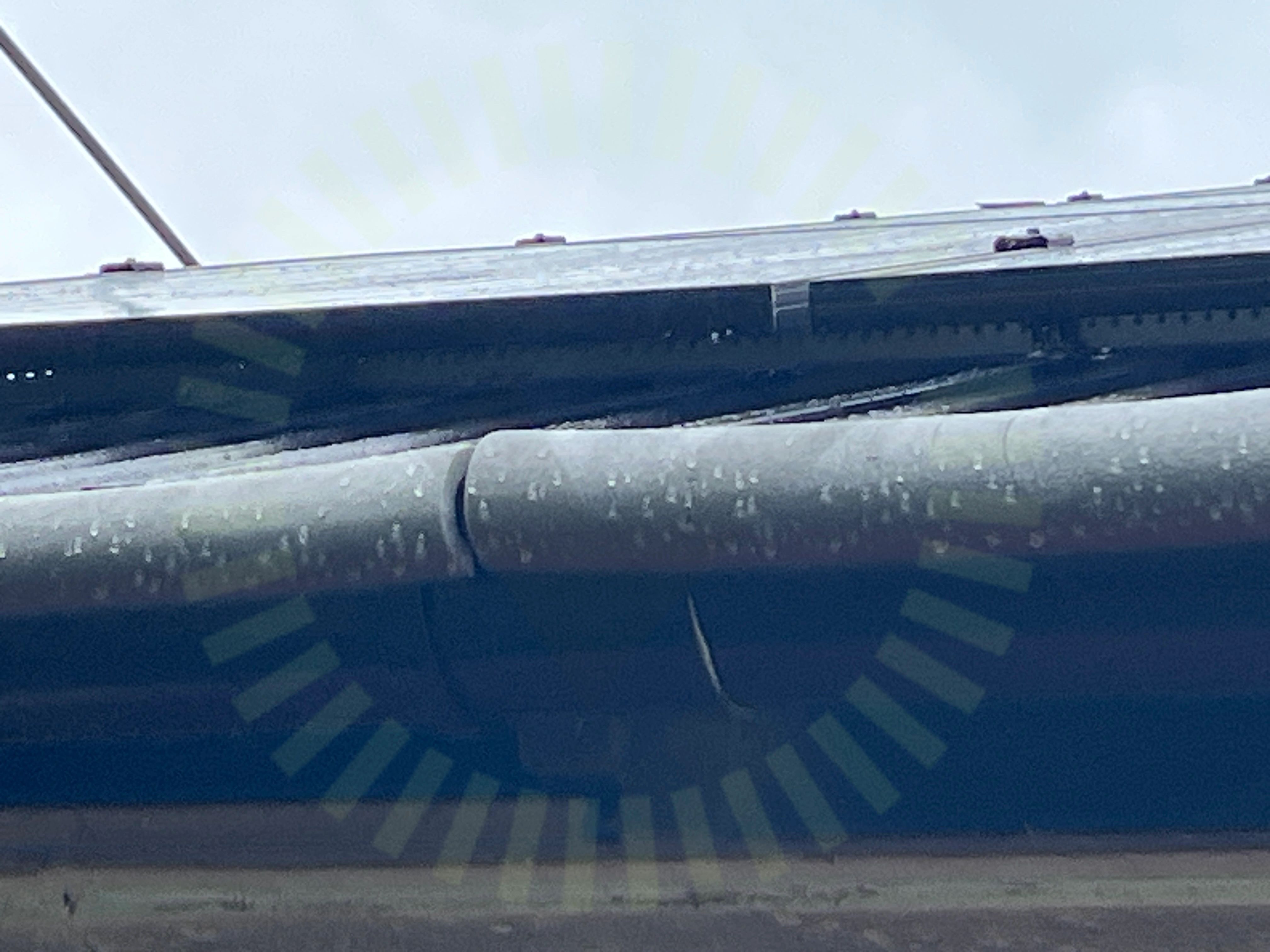

CC mått Infästning

6.1 CC mått Infästning

Inte godkänd

Infästning är inte utförd med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 40cm där det skall vara 20cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/19
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4

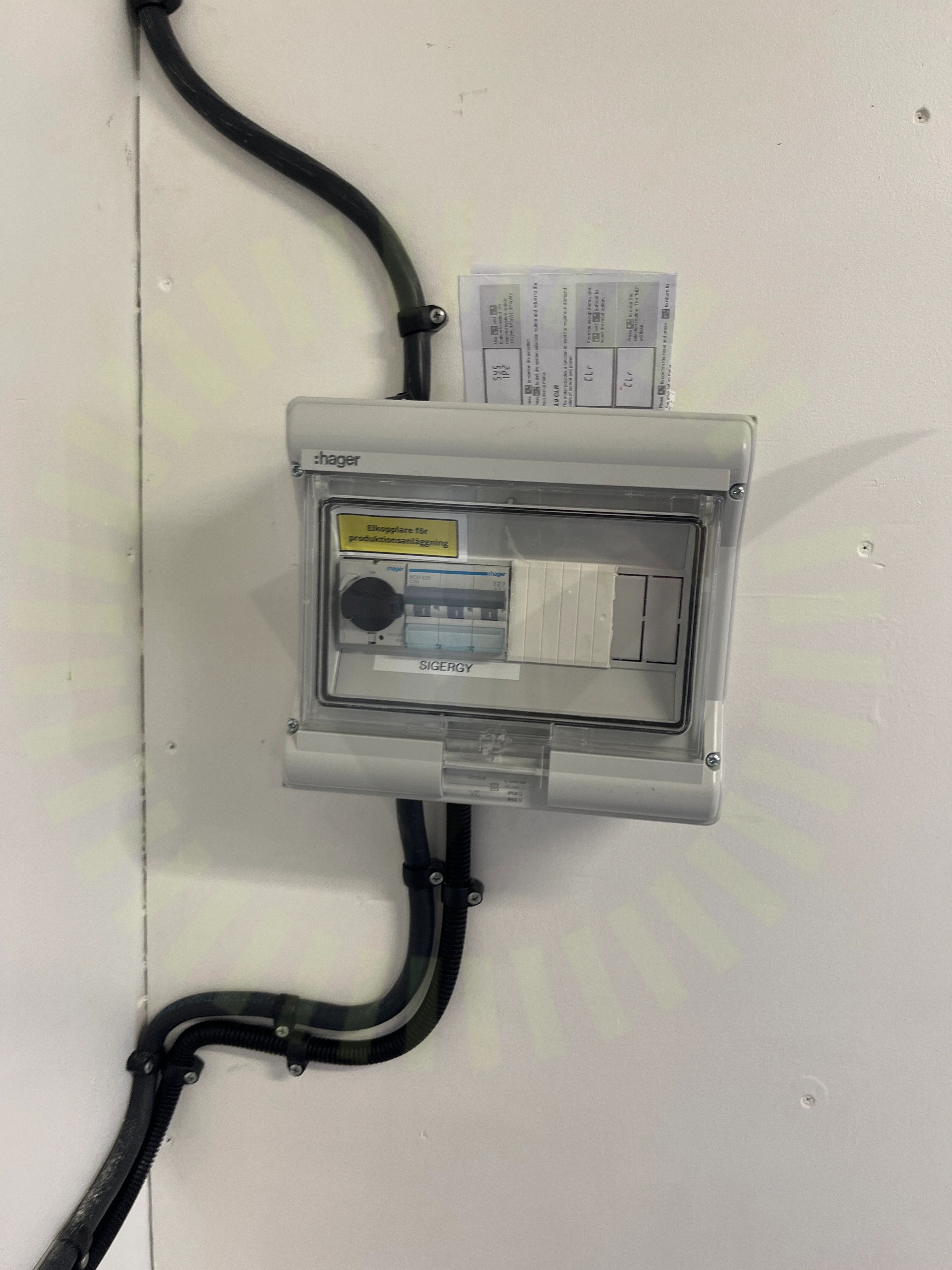

Informering av solceller

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

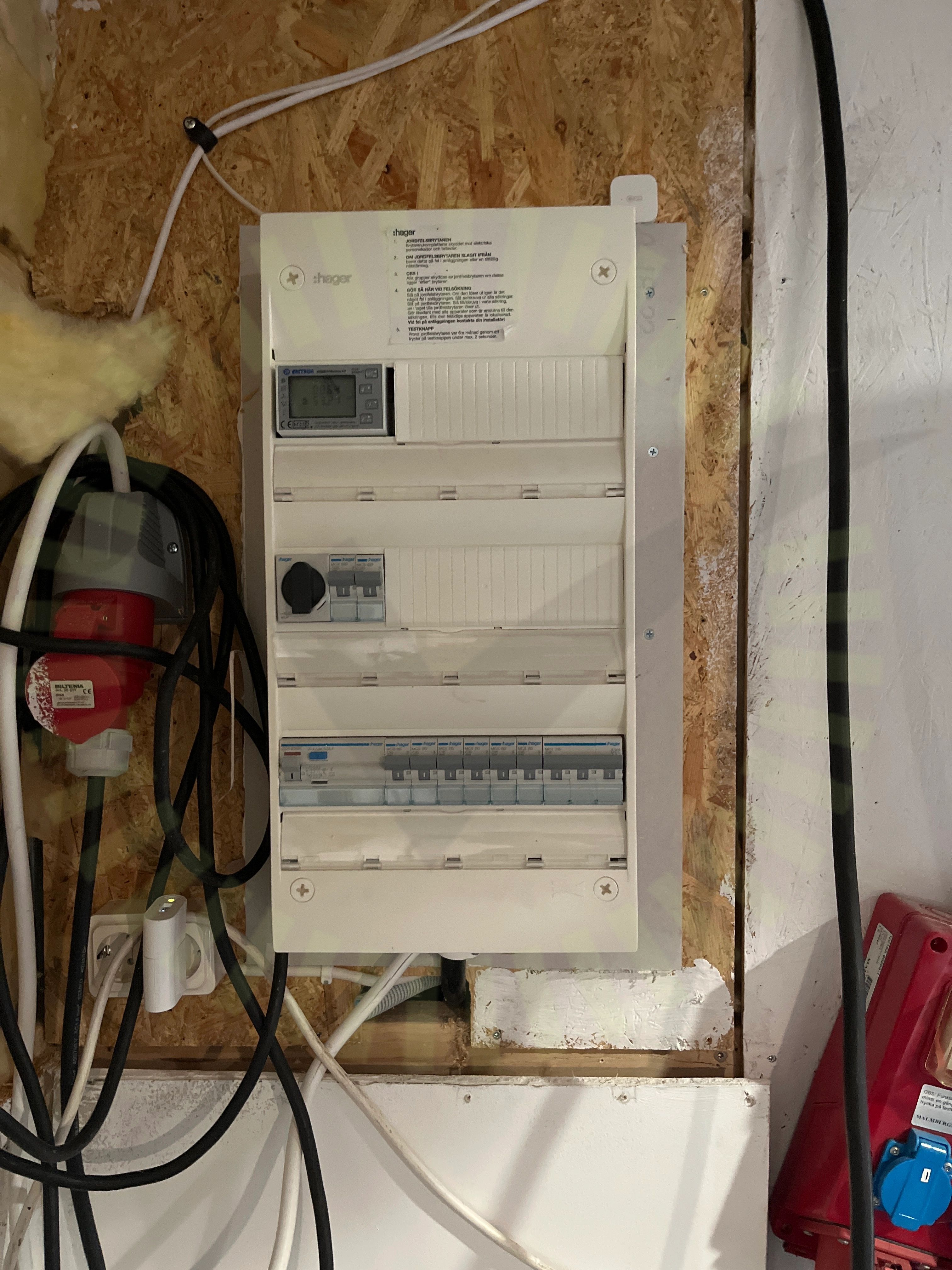

Varning för backspänning

8.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

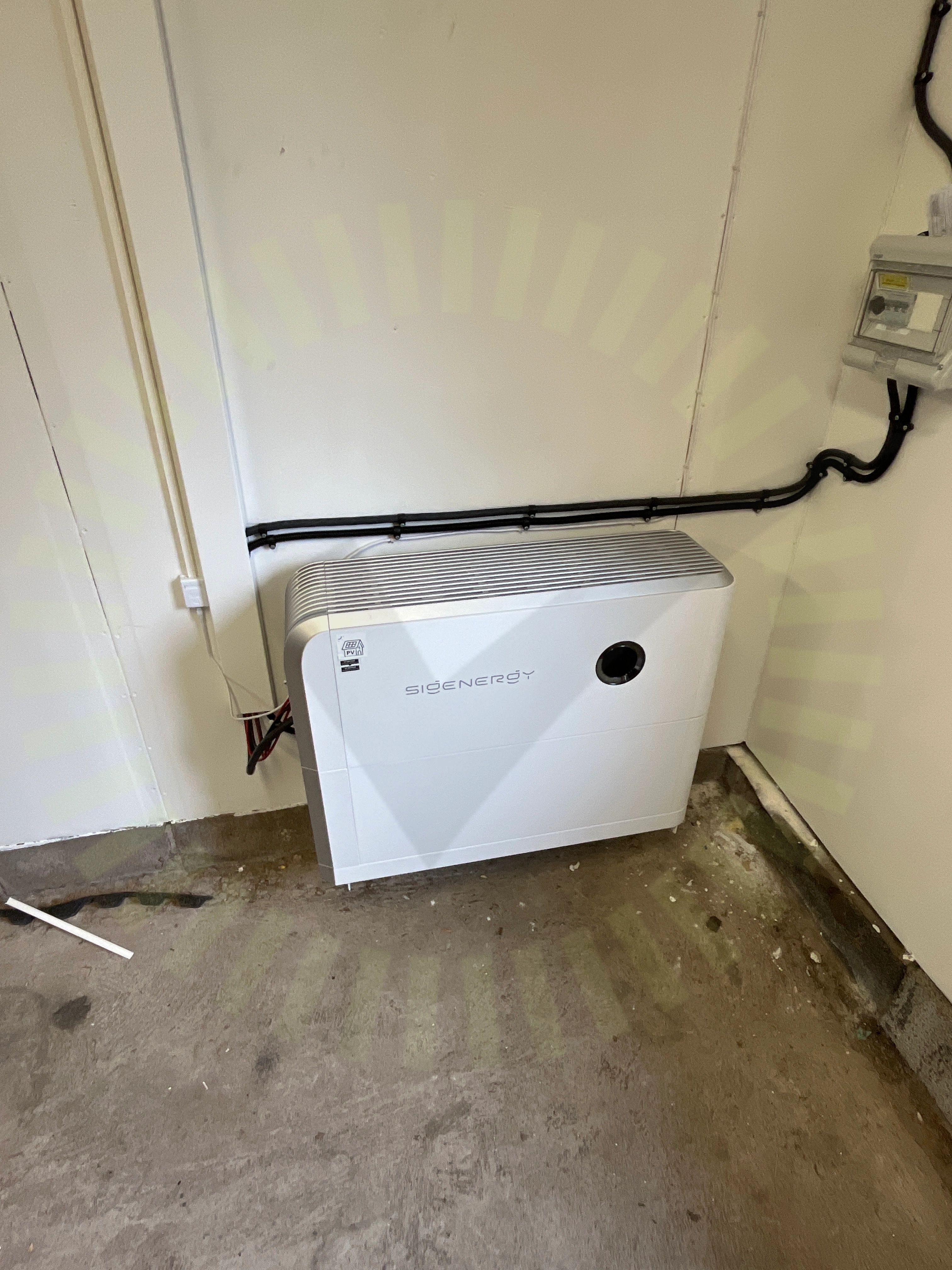

Varning för likspänning

8.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Missvisande varselmärkning

Växelriktare

Anmärkningar

1/38

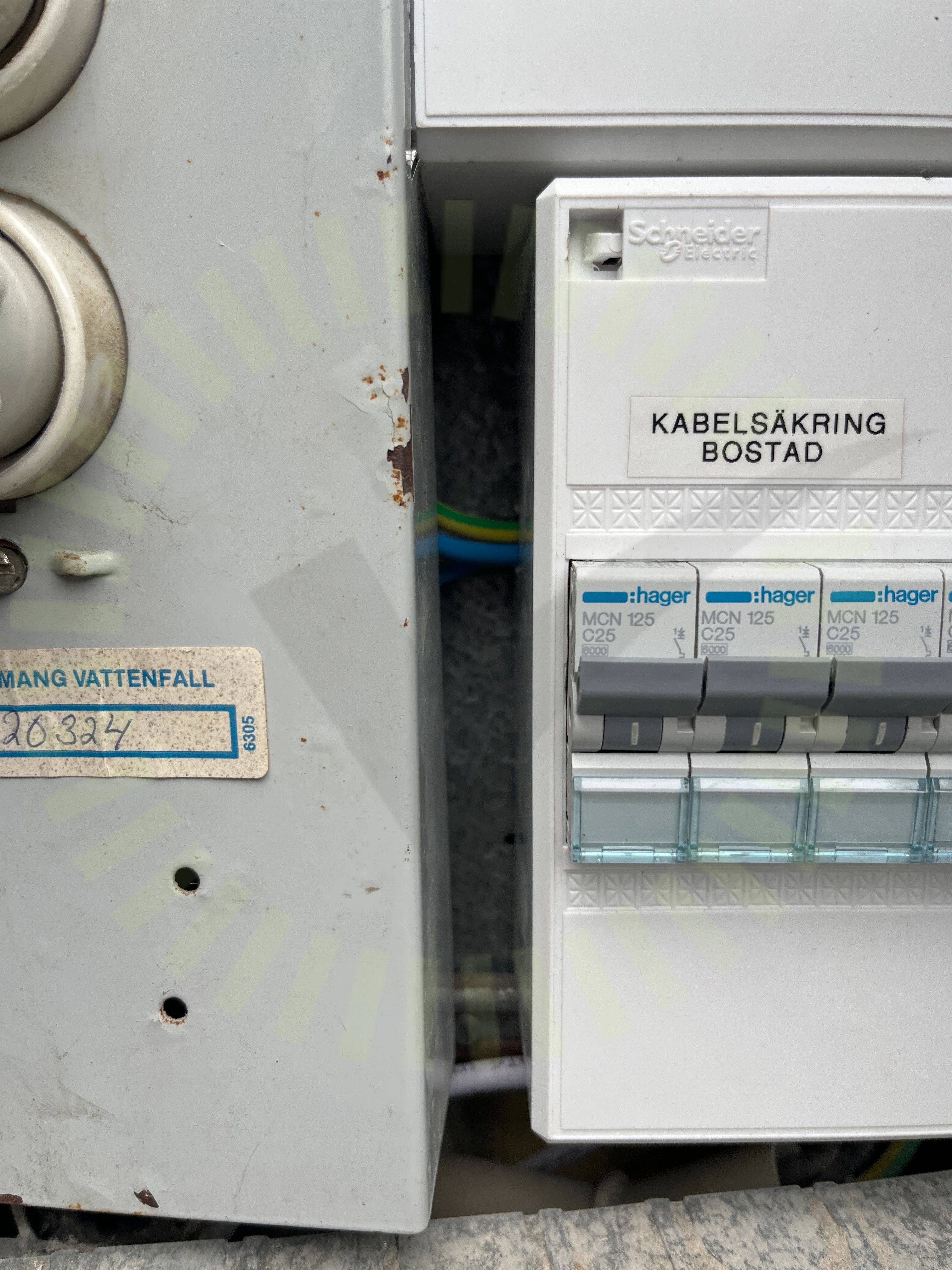

Enkelisolerade ledare

9.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

Godkända kontrollpunkter

34/38
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/38
DC Max SpänningDC Min SpänningSträngdesign
