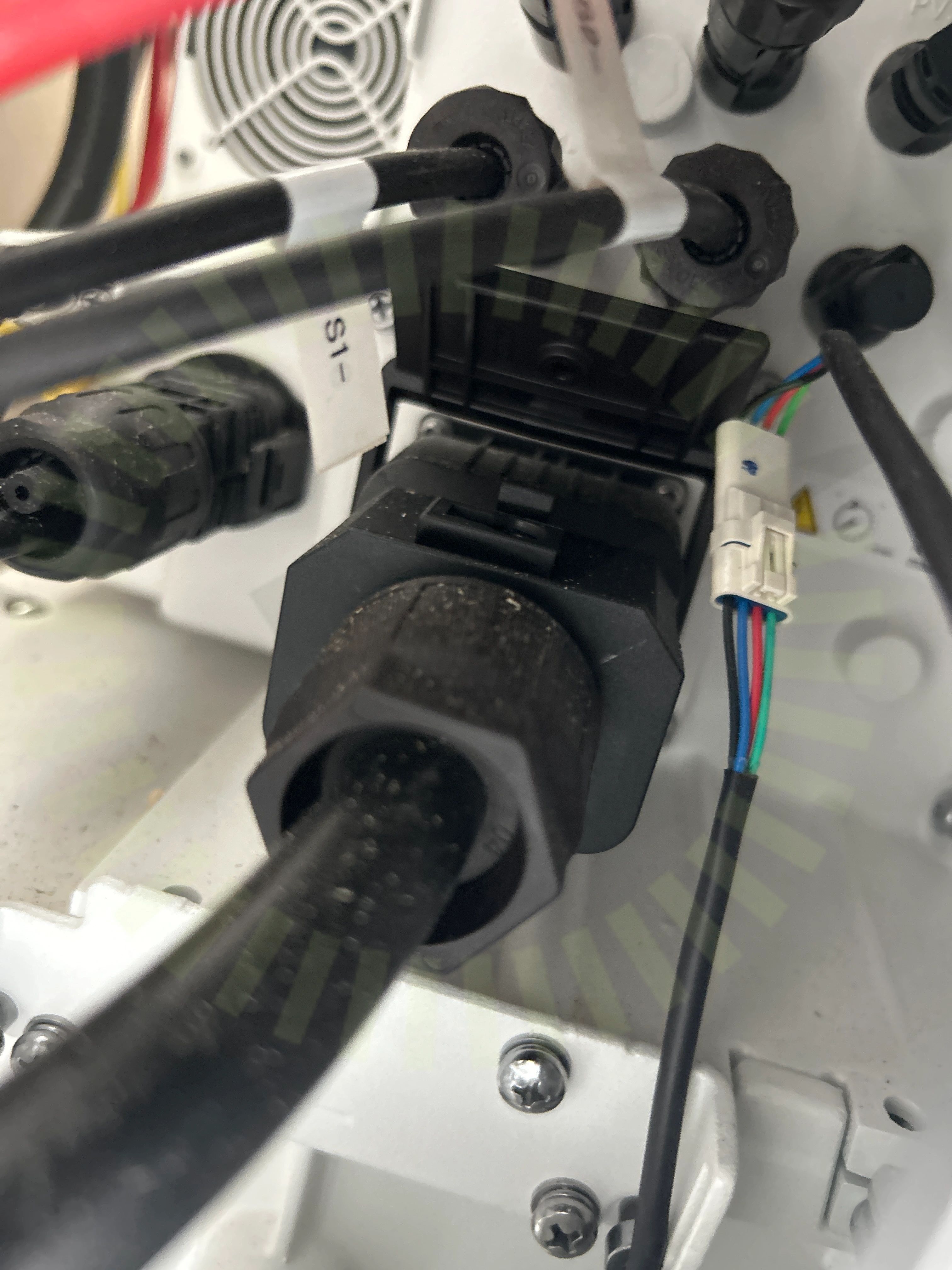

2.1 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
Besiktningsrapport
9.3
Installation genom
Takkraft
Datum
29 oktober 2025
Ort
Åkersberga, Stockholms län
95% godkända5% ej godkända
Om installationen
PanelerAIKO: MAH60Db
MontagesystemMAFI: Roof Tile Bracket Läktfästen
BatteriSigenergy: SigenStor BAT
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Batteri
Anmärkningar
1/45Godkända kontrollpunkter
44/45AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: AIKO: MAH60Db
Anmärkningar
2/16

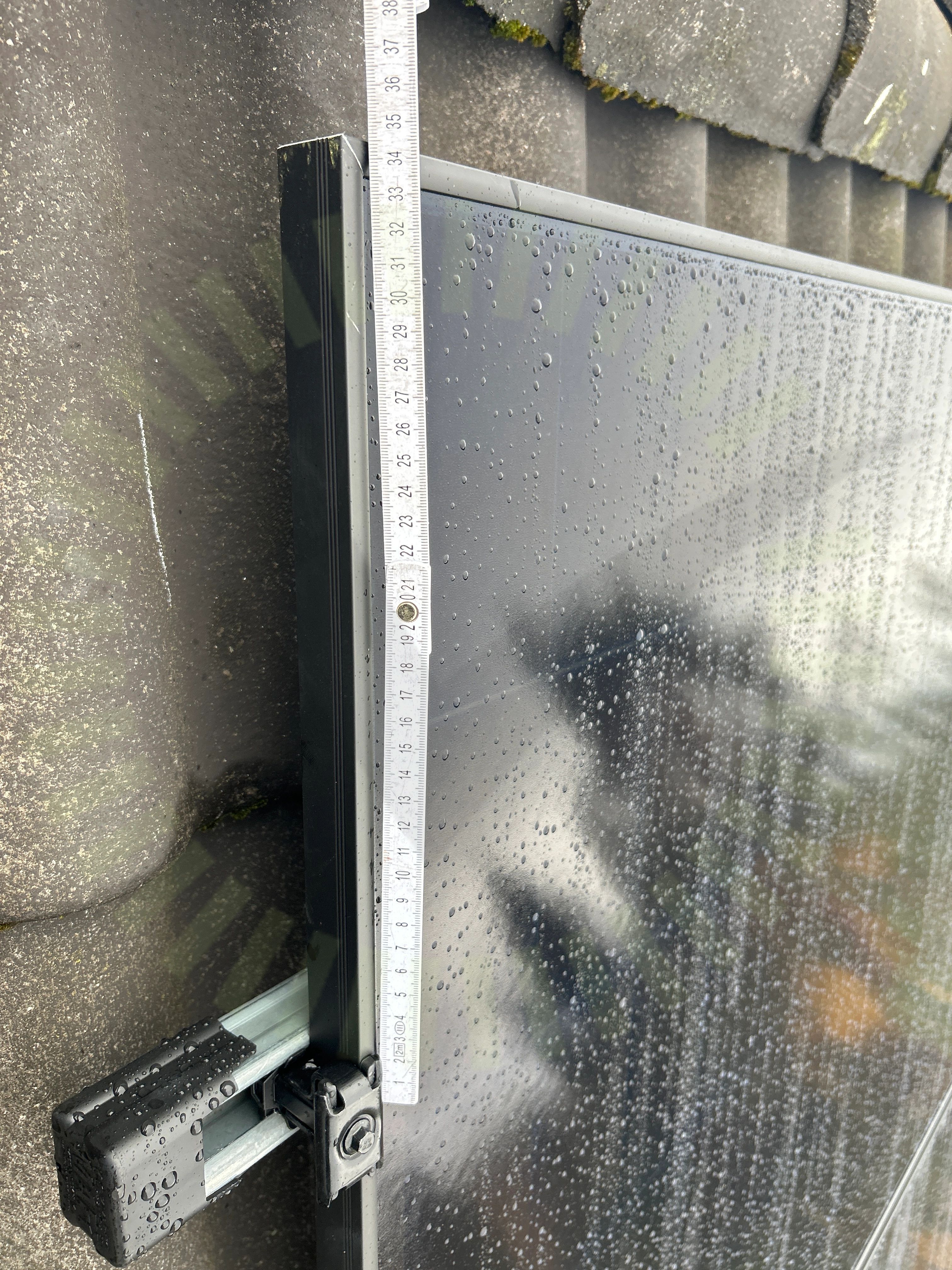

5.1 Klämmornas placering
Inte godkändPanelklämmor är inte placerade inom tillverkarens angivna zon.
AIKO PV Module Installation Manual Dual Glass Module, version 202502 sid 18. / AIKO Neostar Clamping Zone Extension, Sida 22.
5.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
AIKO PV Module Installation Manual Dual Glass Module version 202502 sid 17.
Godkända kontrollpunkter
12/16Avstånd till havDräneringshålFöremål mot bakstyckeKlämmornas storlekKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
2/16Förbindelse av kontakterKontaktdon
Tak 1: MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
3/206.1 Snö- och Vindlastberäkning
Inte godkändKorrekt lastberäkning saknas vid besiktning. Överlämnad lastberäkning avser installation med annat montagesystem.
Tillverkarens montageanvisningar
6.2 Takkrokarnas CC
Inte godkändKorrekt lastberäkning saknas. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning
6.3 Ändklämmor
Inte godkändFlera ändklämmor ligger inte korrekt mot panelram.
MAFI Solar Montagehandbok 2023 Rev G, Sida 10
Godkända kontrollpunkter
16/20DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderbyggnadVäderbeständigt material
Ej tillgängligt vid besiktning
1/20Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7FemledarsystemInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
