Besiktningsrapport
9.5
Installation genom
Alstra
Datum
9 februari 2023
Ort
Skurup, Skåne län
Dragavlastade
Föremål mot bakstycke
Märkning
94% godkända
6% ej godkända
Om installationen
Paneler
Vertex DE09.05
Optimerare
SolarEdge: S-Serie
Montagesystem
K2: SingleRail: CrossHook 3S
Växelriktare
SolarEdge: SE12.5K-SE20K
Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Tak 1, K2: SingleRail: CrossHook 3S
Godkända kontrollpunkter
17/20
Främmande material
Förutsättningar
Infästningarnas CC mått
Kabeluppfästning
Mittklämmor
Shims
Skador
Skarp kant
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skydd
Slutklämmor
Snö- och Vindlastberäkning
Takpannor under betongkrok
Urspårning av betongpannor
Väderbeständigt material
Ej tillgängligt vid besiktning
3/20
Infästningar i råspont
Infästningar i takstol
Takgenomföring
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 1, Trina: Vertex DE09.05
Anmärkningar
2/12
4.1 Dragavlastade
Inte godkänd
Kablarna är ej dragavlastade.
SS 436 40 00 (522.8.3)

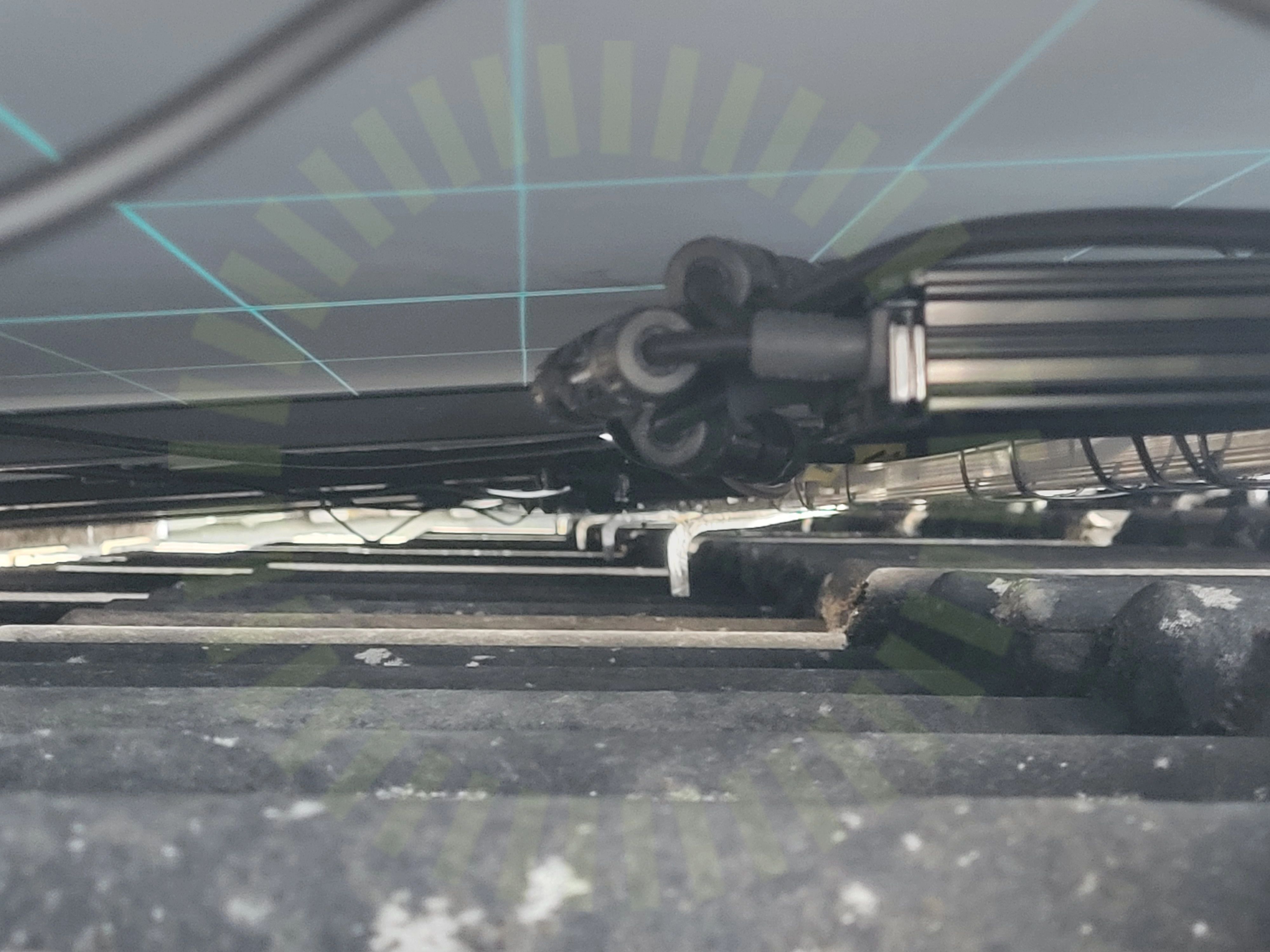

4.2 Föremål mot bakstycke
Inte godkänd
Kontakter trycker mellan optimerare och baksidan av paneler.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
10/12
Böjradie kablage
Dräneringshål
Fästenas placering
Fästenas överlappning
Förbindelse av kontakter
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/25
6.1 Infästning
Inte godkänd
Växelriktaren sitter löst i nederkant.

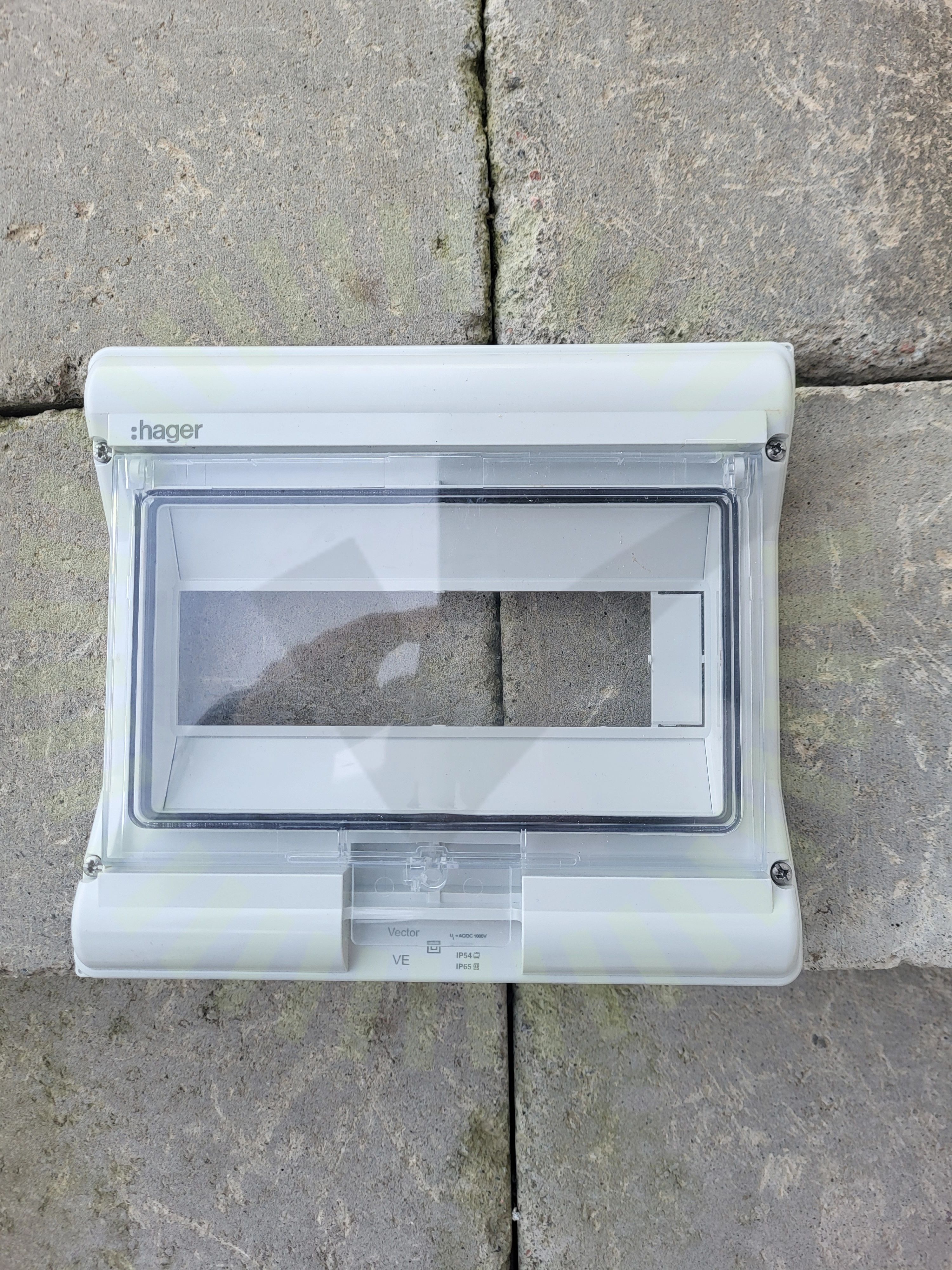

6.2 Märkning
Inte godkänd
Ej uppmärkt ordentligt.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
23/25
AC Böjradie
AC Förläggning
AC Genomföringar
AC kabel skarp kant
AC Skador på kabel
Anslutning
Avstånd
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Fastsäkring av växelriktare
Förskruvning
Huvudsäkring
Kabel
Ledare fastspända
Mätprotokoll DC
Strängschema
Säkring
Tätningsinsatts
Vinkel
Växelriktarens kontakter
