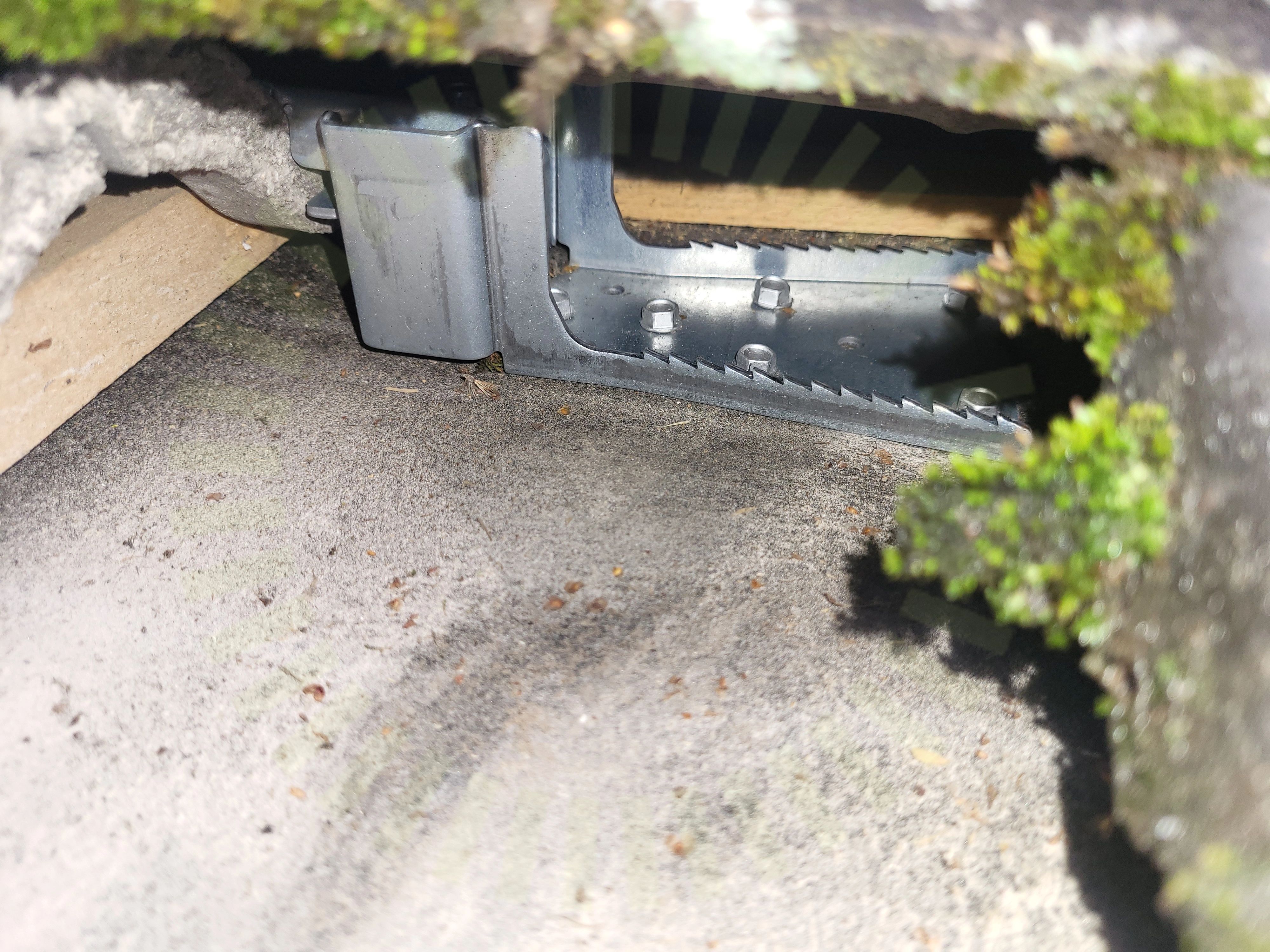

3.1 Råspontsinfästning
Inte godkändFel träskruv har använts vid råspontsinfästning.
Nordmount: Monteringsanvisning Tegel | Råspont Version 1 — 230309, Sida 2
Besiktningsrapport
9.7
Installation genom
Skandica Solar
Datum
7 november 2023
Ort
Pixbo, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Råspont
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, Longi: LR5-54HPB
Godkända kontrollpunkter
17/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Nordmount Panntak: Råspont
Anmärkningar
1/22Godkända kontrollpunkter
20/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/22Råspontens tjocklek (mm)
Undercentral
Anmärkningar
2/6
4.1 Femledarsystem
Inte godkändNeutralledare felaktigt uppmärkt med PEN-tejp.

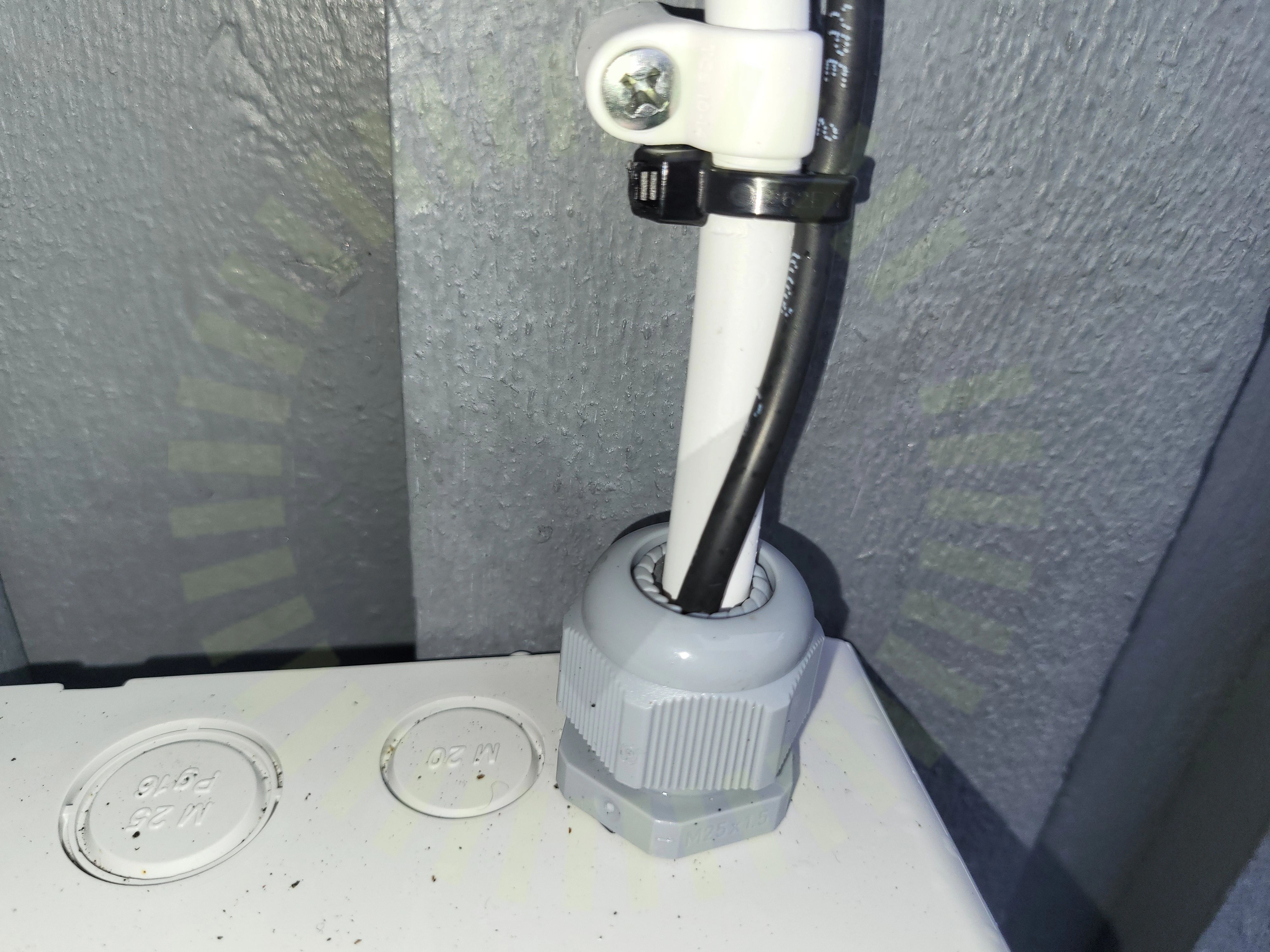

4.2 Kabelinföringar
Inte godkändTvå kablar går in i en förskruvning avsedd för en kabel.
Godkända kontrollpunkter
4/6InfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5

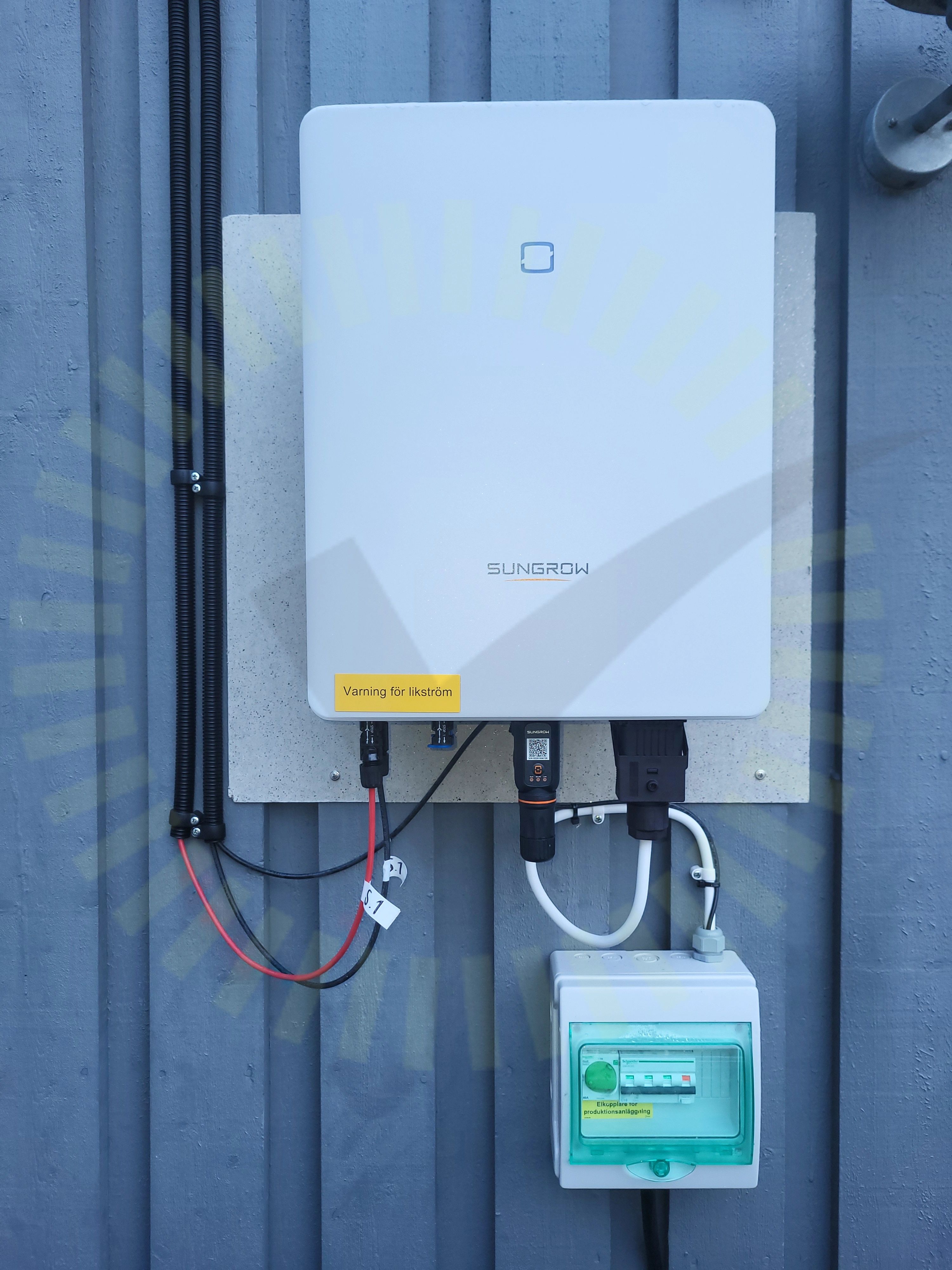

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav vid anslutningspunkt. Se referens.
SEK 457, Sida 42
5.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Informering om att spänningssatta delar inte går att frånkoppla saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningTillförlitligt fäst
Växelriktare
Anmärkningar
3/366.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

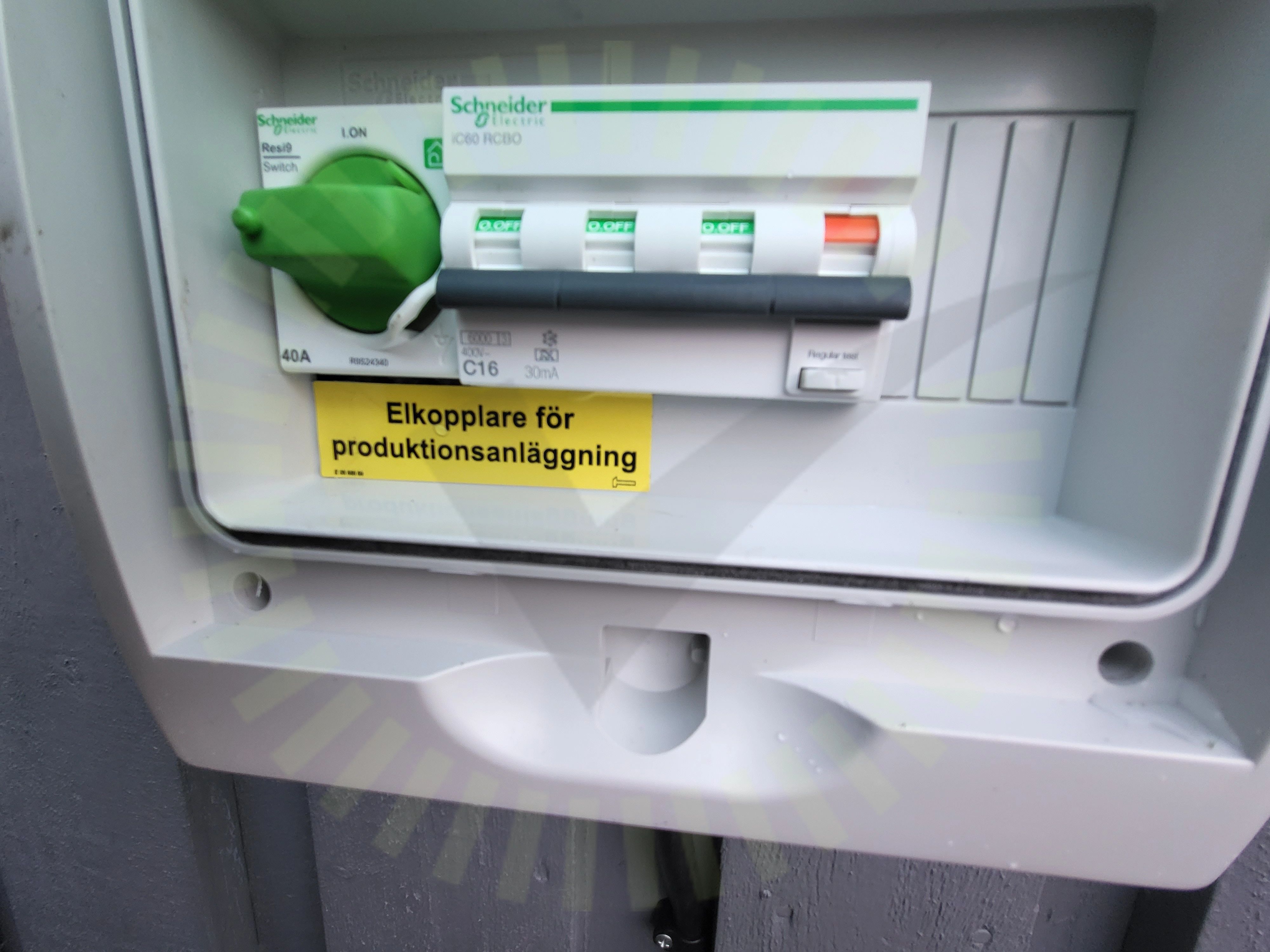

6.2 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34
6.3 Jordning av chassi
Inte godkändJordkabeln är av fel färg. Jordledaren ska vara grön/gul utefter hela sin längd.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
