Besiktningsrapport

9.5

Installation genom

Svea Solar

Datum

7 december 2023

Ort

Varberg, Hallands län

Termisk brytpunkt skenor

Kopplingslåda: Dragavlastade

Optimerare: Dragavlastade

97% godkända3% ej godkända

Om installationen

PanelerLongi: LR5-54HIH

OptimerareSolarEdge: P300-P505

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE12.5K-SE20K

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

ESDEC Lutande Panntak

Anmärkningar

1/26

2.1 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Tillverkarens anvisningar

Godkända kontrollpunkter

23/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

2/26

DräneringskanalMittklämmor

Longi: LR5-54HIH

Anmärkningar

1/17

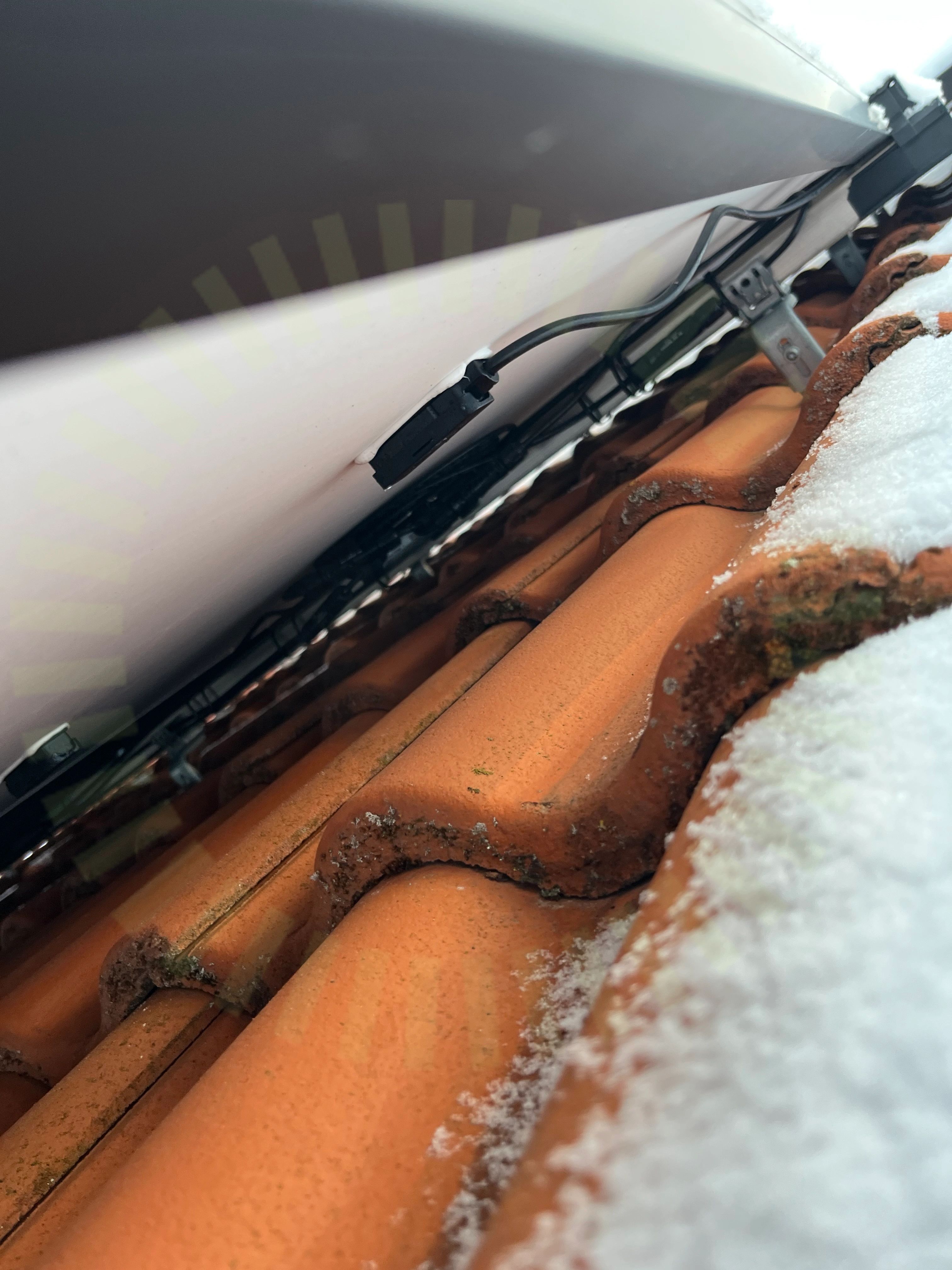

3.1 Kopplingslåda: Dragavlastade

Inte godkänd

Kablage ut från kopplingslåda är ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

15/17

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

SolarEdge: P300-P505

Anmärkningar

1/6

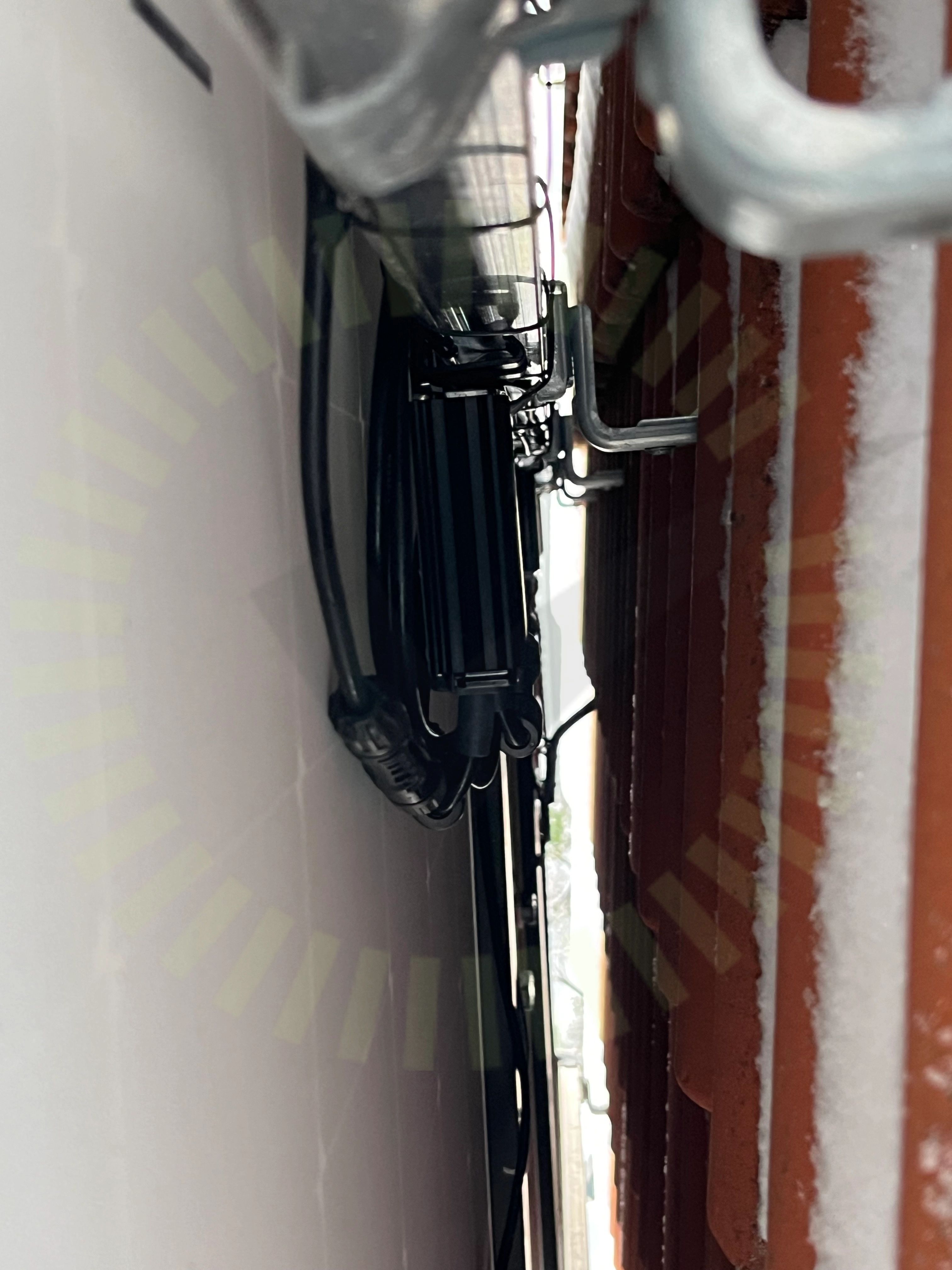

4.1 Optimerare: Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar. Det är för skarpa böjar ut från optimerarna.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6

KompatibilitetOptimerare: Fastsäkring av produktOptimerare: KontakterOptimerare: PlaceringOptimerare: Skada

SolarEdge: SE12.5K-SE20K

Godkända kontrollpunkter

37/37

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvståndAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av växelriktareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetTätningsinsatsVarning för backspänningVarning för likspänningVinkelVäderbeständigt materialVäxelriktare direkt solljusVäxelriktarens IP klassningVäxelriktarens kontakter
